全自动配粉机｜工业自动化粉体设备钣金外观设计

项目概述
本项目为全自动荧光粉配粉机整机工业设计，用于LED、半导体行业粉体物料自动称量、配比、搅拌，属于精密粉体自动化设备。传统配粉设备柜体杂乱，粉体易外泄污染，操作界面布局零散，物料取放不便，防尘清理难度大。项目结合无尘车间工况、粉体防泄漏防护、钣金工艺与人机工程，完成整机外观重塑与壳体结构开发，重点解决粉尘密封、便捷上料、设备运维等痛点，打造高端精密自动化装备视觉形象。

一、外观设计（ID）

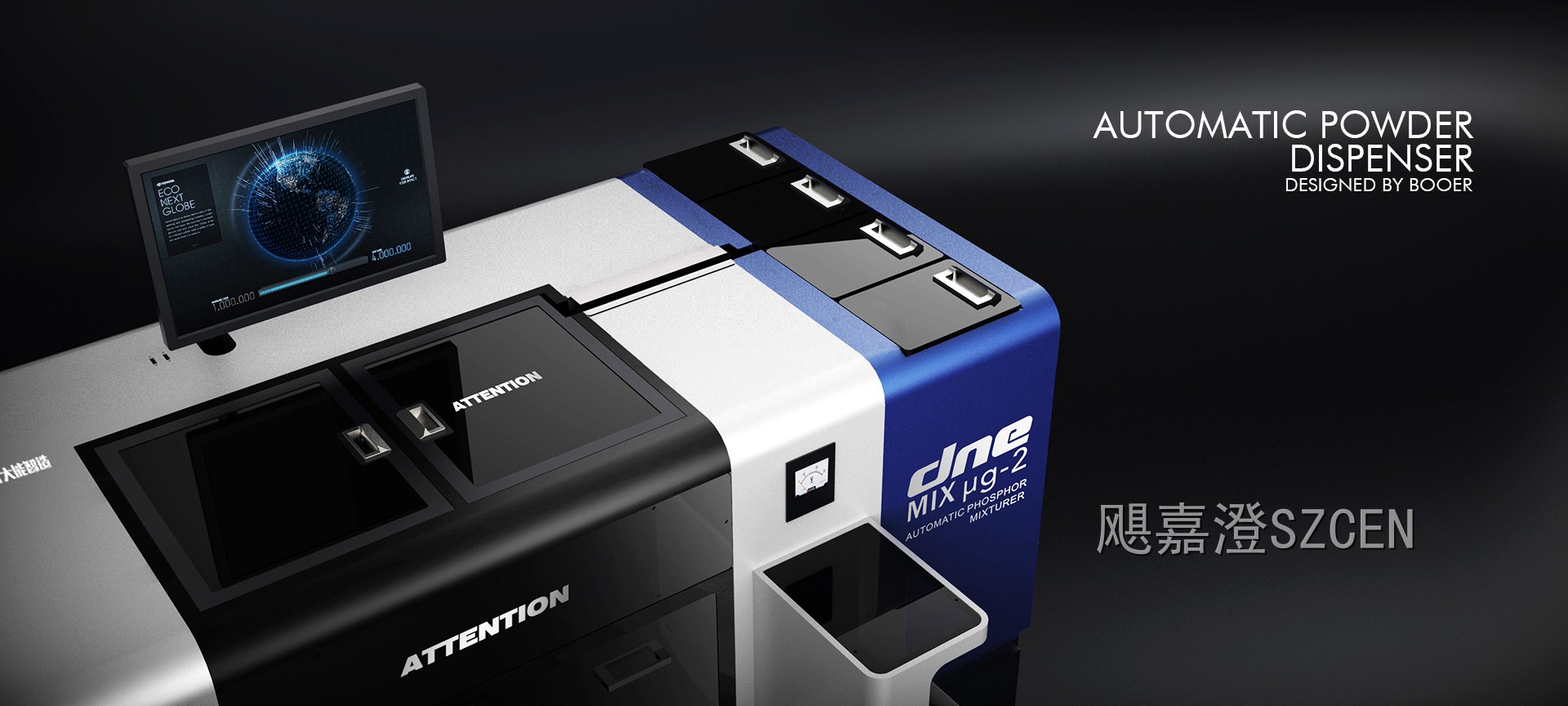

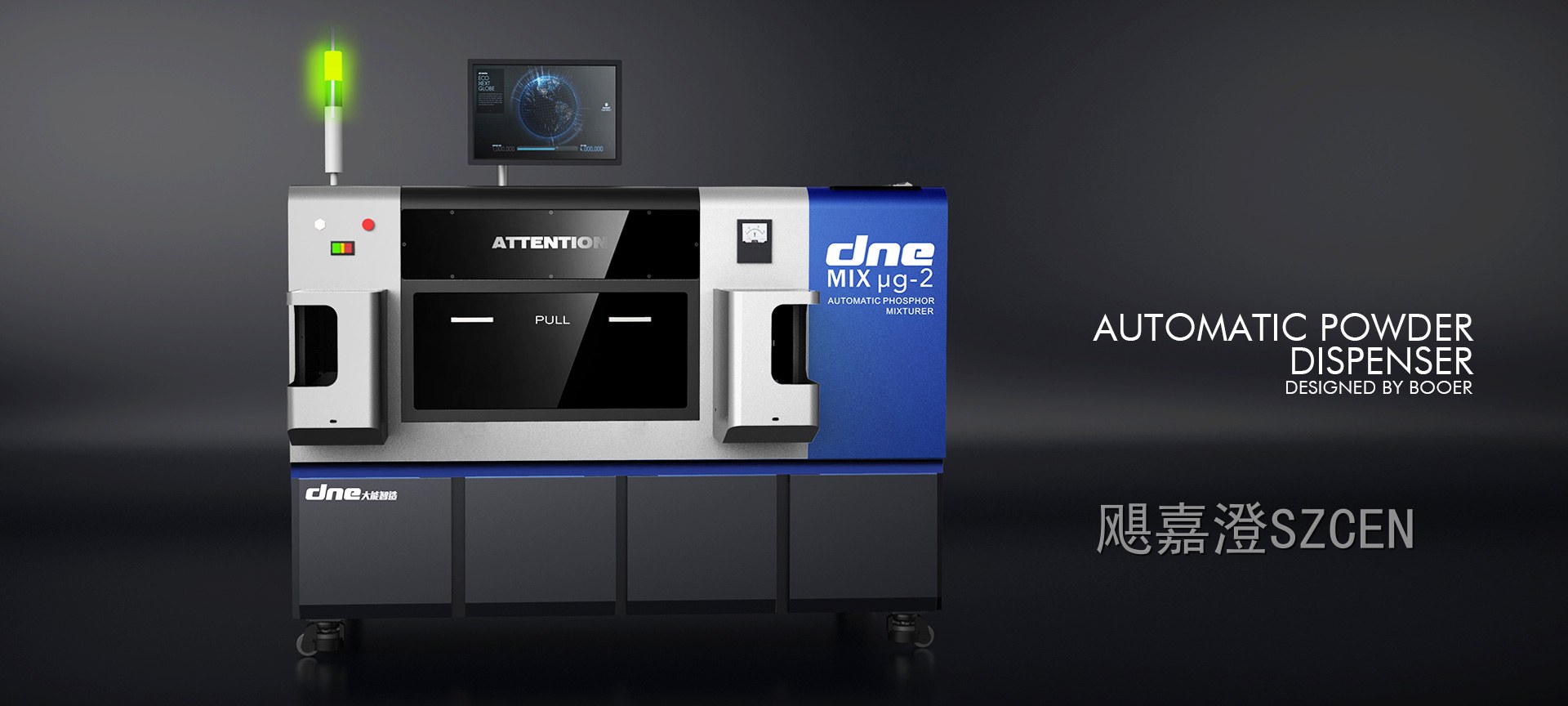

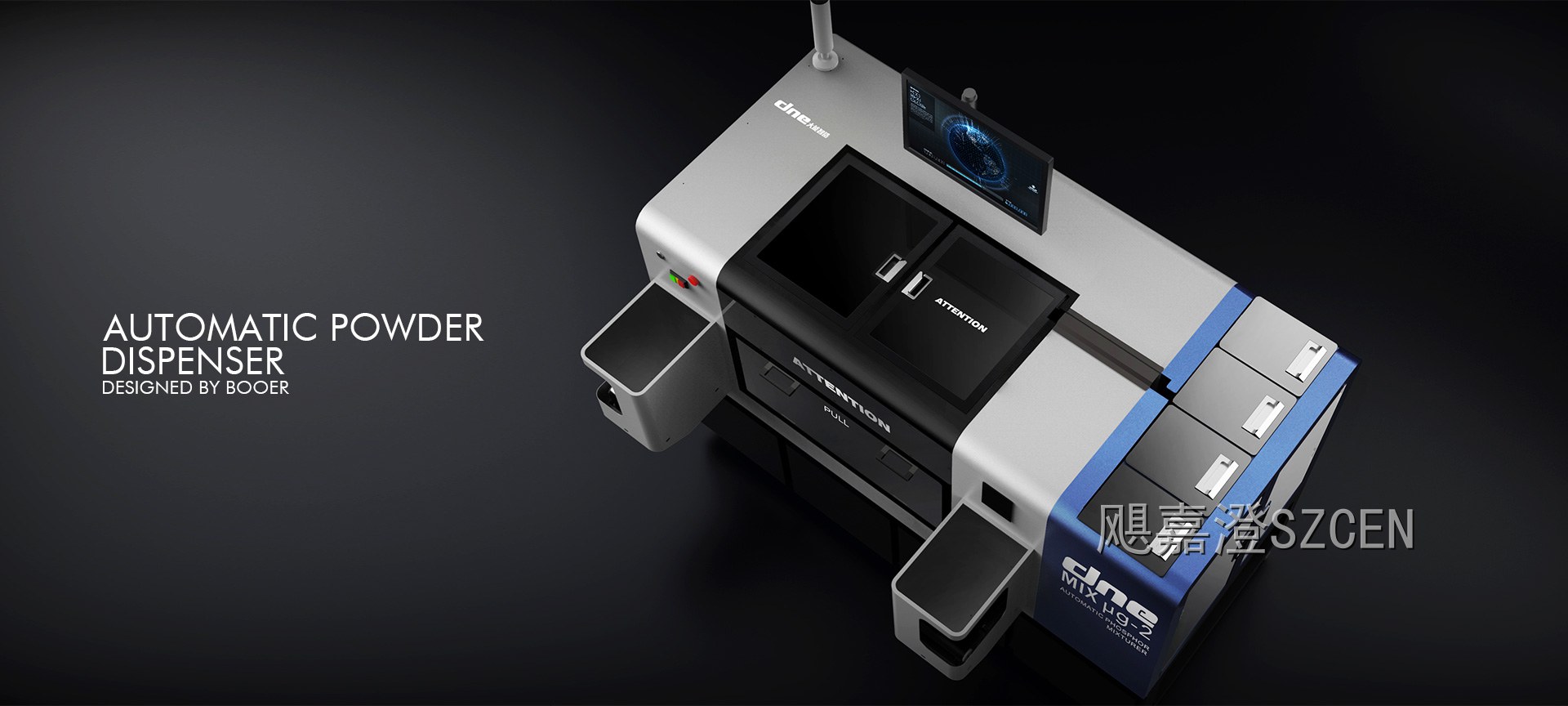

1. 整机造型
横向分体式柜体，银灰+宝蓝+深灰撞色设计，线条简洁硬朗，分区清晰，适配洁净车间。上层为作业操作区，下层为储物/电控柜体，视觉稳定均衡。
2. 中部作业舱
中间推拉式封闭作业舱，大面积黑色观察窗，带PULL拉手，可直观查看内部粉体配比作业；舱体封闭设计，抑制粉尘外溢；左右对称设置物料上料仓，造型对称规整，方便物料投放。
3. 人机交互模组
设备顶部悬臂独立显示器，悬浮式布局，不占用正面操作空间；左上角集成急停按钮、状态指示灯；顶部外置三色报警灯，实时反馈待机/运行/故障状态；右侧蓝色侧板集中放置品牌标识与设备型号。
4. 下部柜体与移动结构
下方多组独立检修柜门，模块化分区；整机底部配置脚轮，支持车间灵活移位，兼顾定位锁止；品牌logo与设备型号标识规整排布，识别度高。
5. 材质工艺
主体钣金采用冷轧钢板折弯焊接；观察窗钢化玻璃；外壳静电喷塑，表面光滑不易积粉，便于擦拭清洁，满足无尘车间清洁需求。

亮点标签：全自动配粉机外观设计 | 粉体自动化设备ID设计 | LED精密配粉装备钣金设计 | 无尘产线设备造型 | 自动粉料设备外观

二、结构设计（MD）
1. 钣金模块化壳体结构
整机上下分层钣金结构，上层作业腔体、下层电控储物柜体独立拆分，降低钣金加工难度，便于组装调试；钣金接缝密封处理，阻挡粉尘外泄。
2. 推拉作业舱与上料仓结构
中间推拉舱采用导轨+密封胶条结构，关闭后形成密闭腔体，防止粉体飞扬；左右两侧独立上料仓钣金结构，可拆卸维护，物料投放顺畅。
3. 悬臂显示屏支架结构
悬臂钣金支架加强承重，角度可调，隐藏走线，避免线缆干涉操作；面板、指示灯、急停按键模块化装配，方便后期更换维修。
4. 检修与防尘结构
底部多扇独立检修门，可单独开启，方便电控、动力模块维护；钣金腔体内部设置粉尘收集导流结构，减少粉体堆积。
5. 移动基座结构
底部钣金基座加厚加固，配备带锁脚轮，满足车间移位与固定定位需求。

亮点标签：粉体设备钣金结构 | 密闭作业舱防尘结构 | 悬臂操作屏支架结构 | 模块化检修柜体结构 | 无尘产线防泄漏结构


三、样品制作
1. 外观手板：CNC加工柜体、作业舱、上料仓、悬臂支架外壳，喷涂上色，验证整机比例、造型配色。
2. 钣金样机：钣金折弯、焊接、喷塑制作首件，测试装配精度、推拉舱开合、密封贴合度。
3. 功能样机：钣金壳体与粉体输送、称量、电控系统联调，测试防尘密封、上料流畅性、运维便捷性。

亮点标签：全自动配粉机钣金手板样机 | 粉体自动化设备钣金首件 | 精密装备外壳打样 | 无尘产线装备样机制作

本项目为全自动配粉机整机外观与钣金结构设计。设备采用横向模块化柜体，银灰搭配宝蓝撞色，科技质感突出，适配LED半导体无尘产线。中部密闭推拉作业舱搭配观察窗，可实时监控粉体配比流程，腔体密封结构有效抑制粉尘外泄；左右对称上料仓设计，方便物料投放。顶部悬臂独立显示器，人机操作空间开阔；外置三色状态指示灯，设备运行状态一目了然。下层多组独立检修门，便于设备维护；底部带锁脚轮，支持车间灵活转运。整机钣金外壳光滑易清洁，满足洁净车间防尘要求。
