激光晶圆切割机｜半导体设备钣金外观设计

 项目概述
本项目为半导体晶圆激光切割机整机工业设计，用于半导体封装测试环节硅片精密切割。半导体车间对设备防尘、洁净度、操作安全要求极高，传统设备外观笨重、布局杂乱，光学腔防护与电控区域划分不清晰，品牌辨识度弱。项目结合洁净车间使用规范、激光安全防护、钣金工艺与人机工程，完成整机外观重塑与壳体结构开发，兼顾激光安全防护、防尘密封、散热与检修维护，打造高端半导体精密装备形象。

一、外观设计（ID）

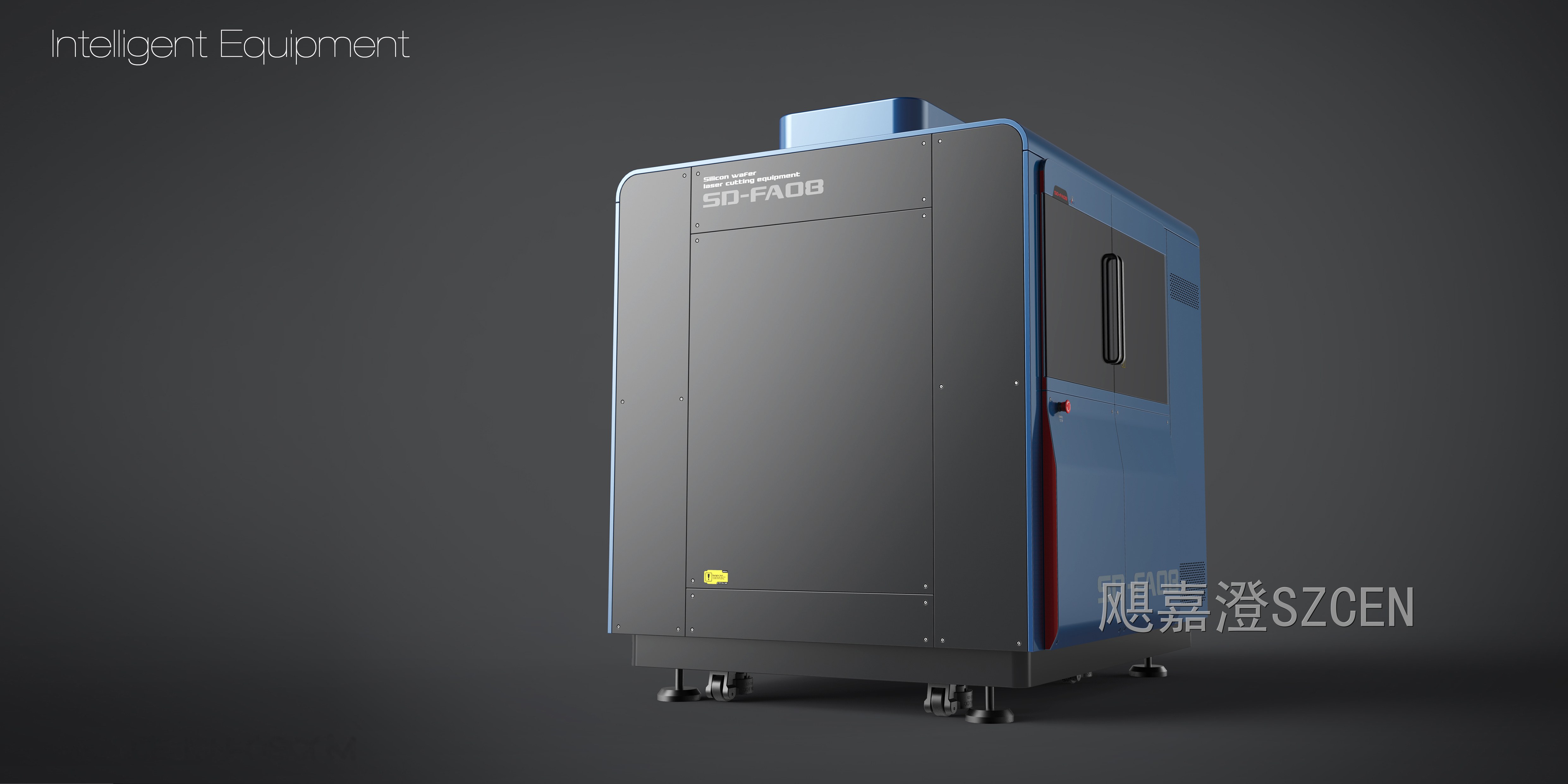

1. 整机造型

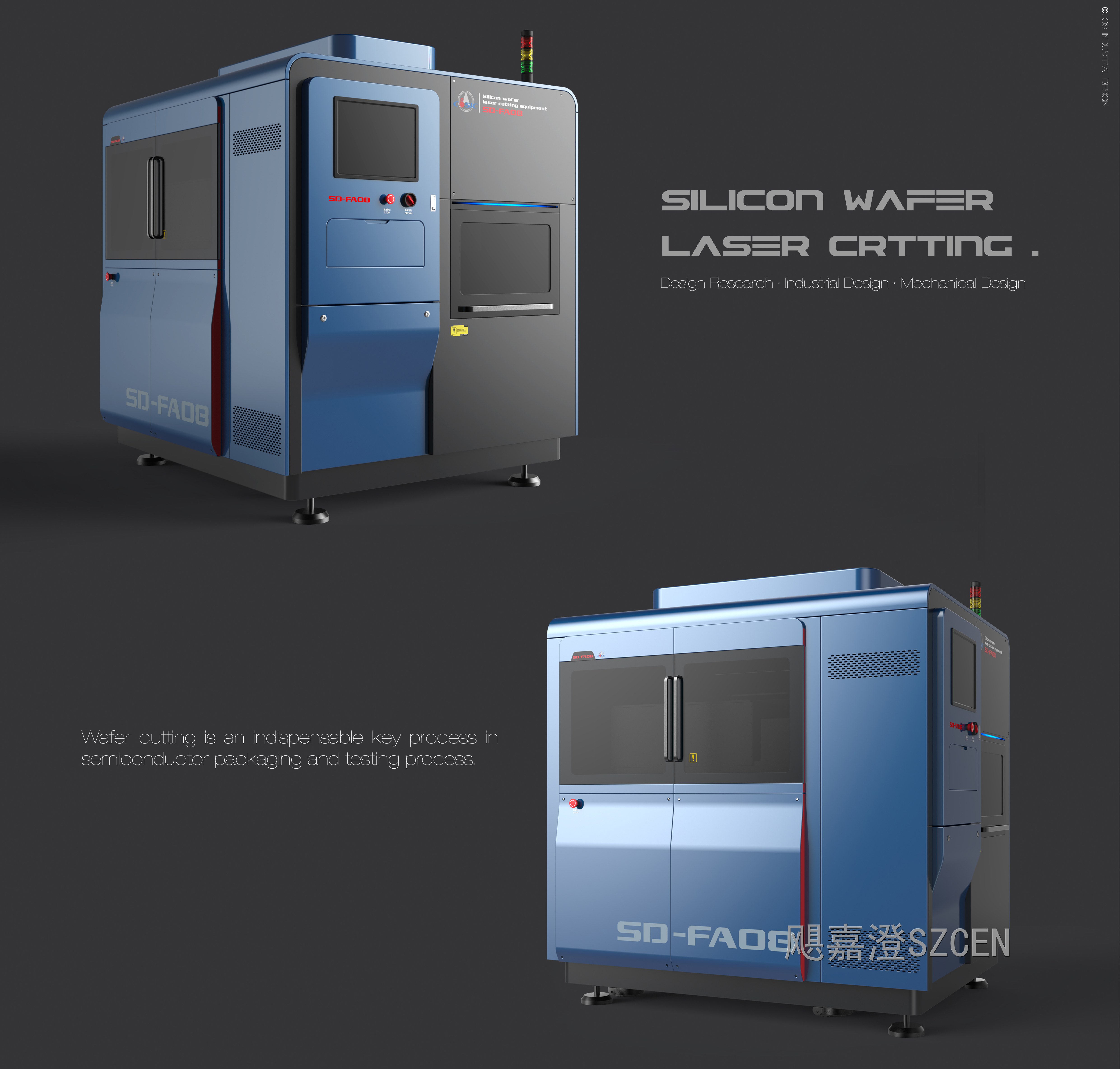

方正稳重的封闭式钣金柜体，蓝灰撞色搭配，局部红色线条点缀，硬朗利落，科技感强，适配半导体无尘车间；整机采用模块化分区，加工腔、操作面板区、电气散热区层次分明。
2. 加工舱门
大面积深色防爆观察窗，配备双把手安全舱门，激光作业时密闭防护，有效阻隔激光外泄；视窗遮光处理，兼顾安全与工况观察。
3. 前置人机操作模组
设备正面集成嵌入式触控显示屏、启停按键、急停按钮，就近操作；设备顶部安装三色报警指示灯，实时反馈待机/运行/故障状态。
4. 散热与基座造型
柜体侧面布置格栅式散热孔，保障内部激光器、电控元器件散热；底部配备重型可调支撑脚，用于设备水平调平，满足精密加工设备安装要求；机身正面印刷设备型号，标识醒目。
5. 材质工艺
主体钣金选用冷轧钢板折弯焊接；观察窗采用激光防护玻璃；外壳静电喷塑，表面平整不易积尘，便于无尘车间清洁。

亮点标签：激光晶圆切割机外观设计 | 半导体精密设备ID设计 | 晶圆切割装备钣金设计 | 无尘车间设备造型 | 激光加工设备外观

二、结构设计（MD）
1. 钣金模块化壳体结构
整机钣金分区设计，加工腔壳体、电控壳体独立拆分，便于生产装配；壳体接缝做密封处理，防止粉尘进入加工腔，满足洁净车间要求。
2. 激光安全舱门结构
双开门铰链与锁止安全机构，设备运行状态下互锁保护，开门自动停机；舱门边框加强筋设计，保证多次开关不变形，配合密封胶条实现防尘。
3. 操作面板模组结构
嵌入式触控屏钣金安装腔体，线路隐藏布置；急停、功能按键模块化装配，便于后期更换维修。顶部三色灯钣金支架加固，走线内置。
4. 散热防尘结构
侧面散热格栅内置防尘滤网，在通风散热的同时阻挡粉尘进入设备内部，保护光学镜头、激光器等精密元器件。
5. 基座调平结构
底部钣金基座加厚加固，搭配可调支撑脚，可现场微调水平，保障晶圆切割精度；预留检修盖板，方便内部管路、电路维护。

亮点标签：半导体设备钣金结构 | 激光安全防护舱结构 | 无尘设备防尘密封结构 | 精密设备调平基座结构 | 电控散热钣金结构



三、样品制作
1. 外观手板：CNC加工柜体、舱门、操作面板外壳，喷涂上色，验证整机比例、造型配色。
2. 钣金样机：钣金折弯、焊接、喷塑制作首件，测试装配精度、舱门开合锁止、密封贴合度。
3. 功能样机：钣金壳体与激光模组、电控系统联调，测试防尘、散热、安全互锁性能。

亮点标签：晶圆切割机钣金手板样机 | 半导体设备钣金首件 | 精密装备外壳打样 | 激光加工设备样机制作


本项目为半导体激光晶圆切割机整机外观与钣金结构设计。设备采用封闭式模块化柜体，蓝灰主色调搭配红色装饰线条，科技感突出，适配无尘车间场景。封闭式激光加工舱配备防爆观察窗与安全互锁舱门，有效实现激光安全防护；正面集成触控操作面板，顶部三色指示灯实时反馈设备状态。侧面格栅散热结构搭配防尘滤网，保护内部光学精密器件；底部重载调平基座保障切割精度。整机钣金壳体具备优良防尘性能，表面易清洁，多处可拆卸检修盖板，方便运维。
