超声眼科乳化治疗仪-外观设计-结构设计

✦ 项目概述
超声眼科乳化治疗仪，多用于眼科手术室，完成白内障超声乳化手术，属于精密手术设备。传统同类设备台车储物布局混乱，器械托盘固定不可调，主机与台车整合度低，管线收纳困难，手术室转运及术中操作不便。
项目目标：打造一体化眼科手术设备台车，集成主机、多层可调节器械托盘、手柄存放区与输液悬挂支架；造型简约专业，分层置物满足眼科手术器械摆放需求，整机重心稳定，适配手术室无菌环境。

✦ 一、外观设计（ID）

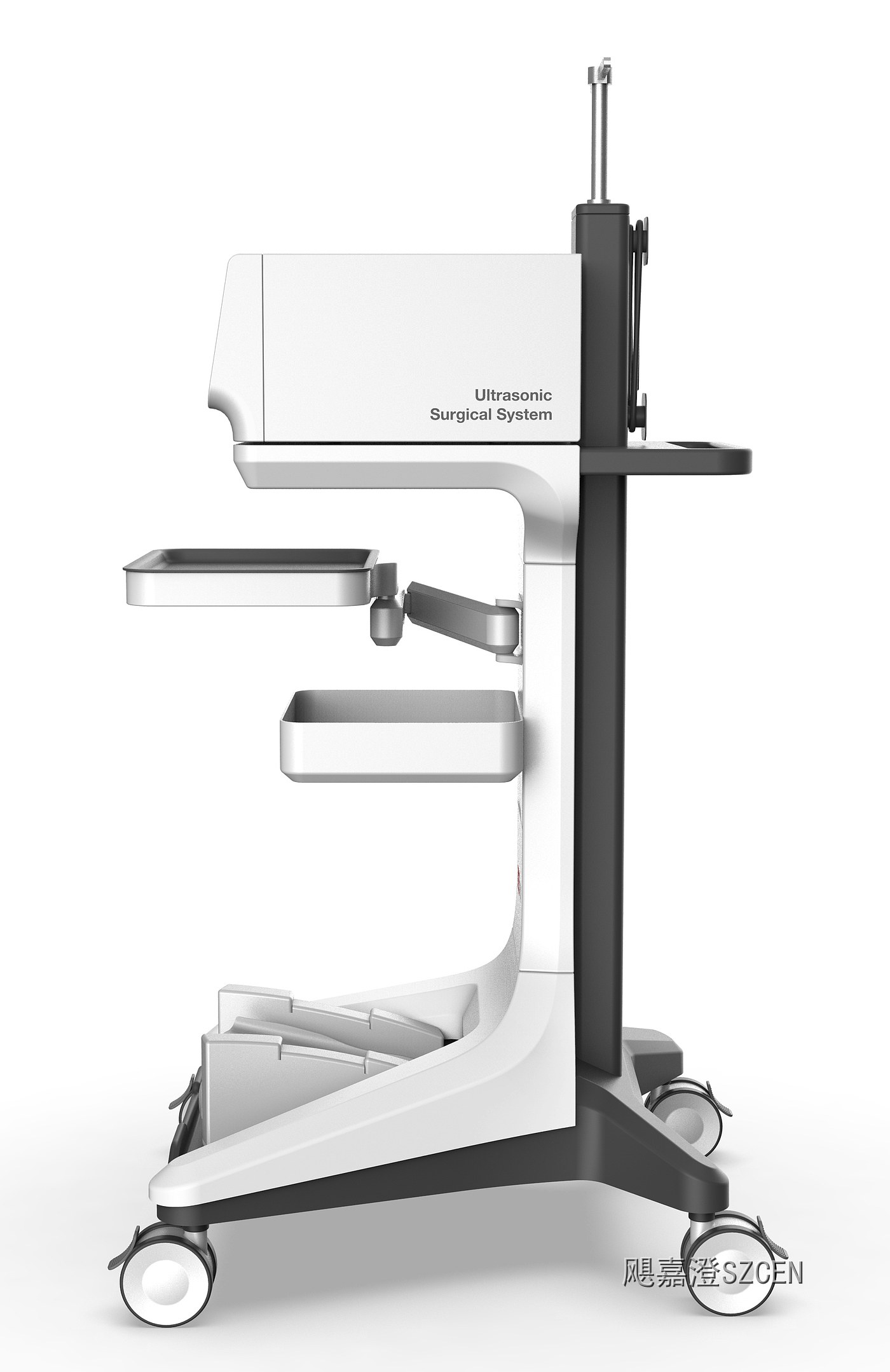

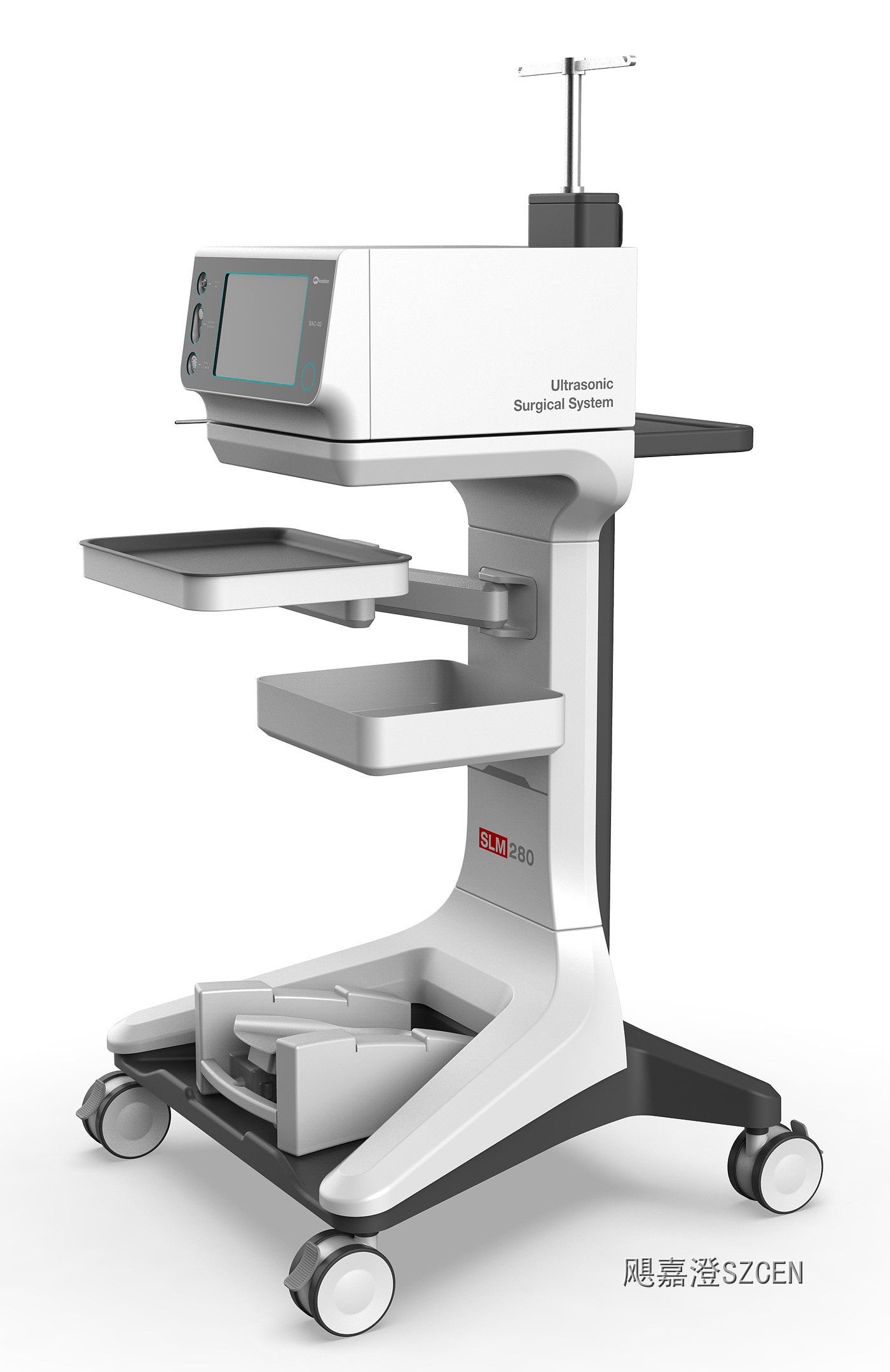

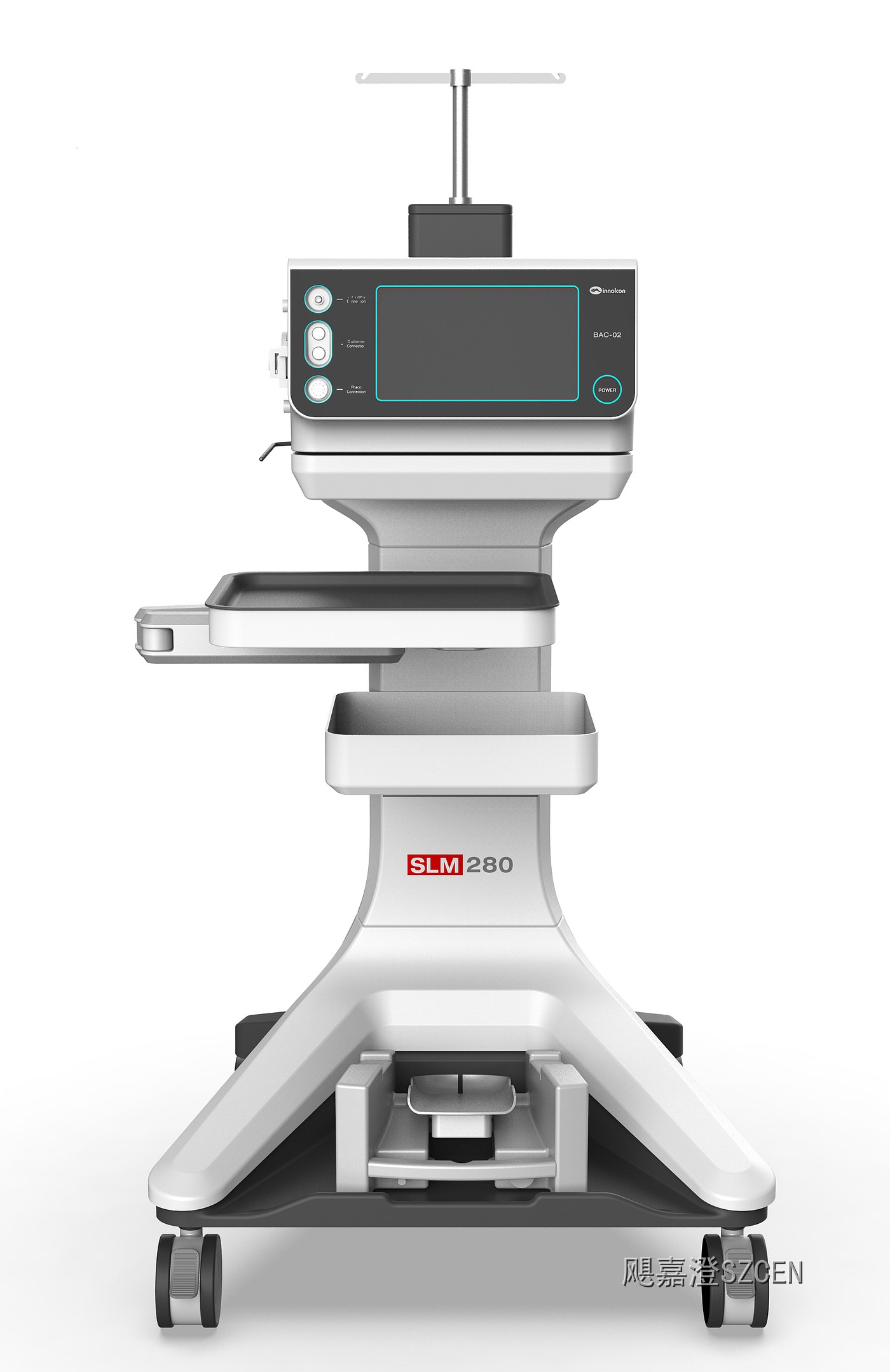

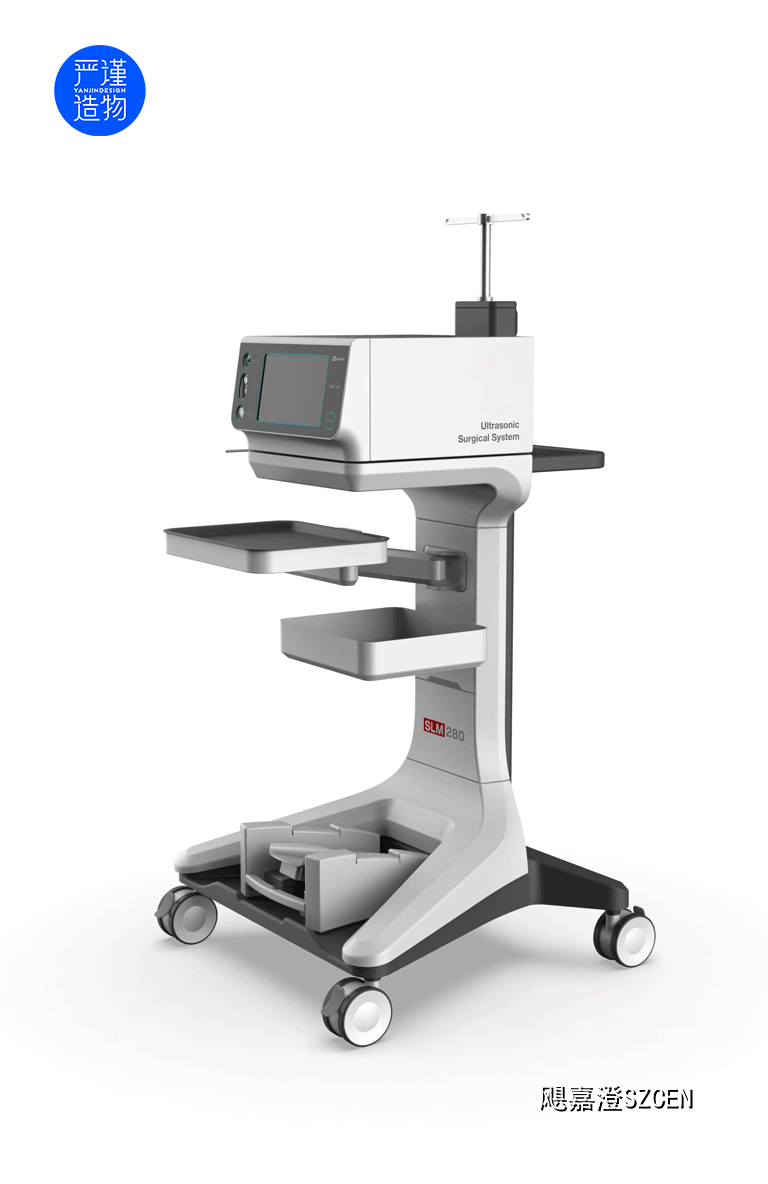

1. 造型语言：一体式流线立柱台车，医用白为主，深灰作为功能饰板，干净专业。三角稳定底盘，保证设备稳固；立柱上多层可伸出托盘，分层放置手术耗材、器械。顶部放置主机，上方预留输液挂杆。

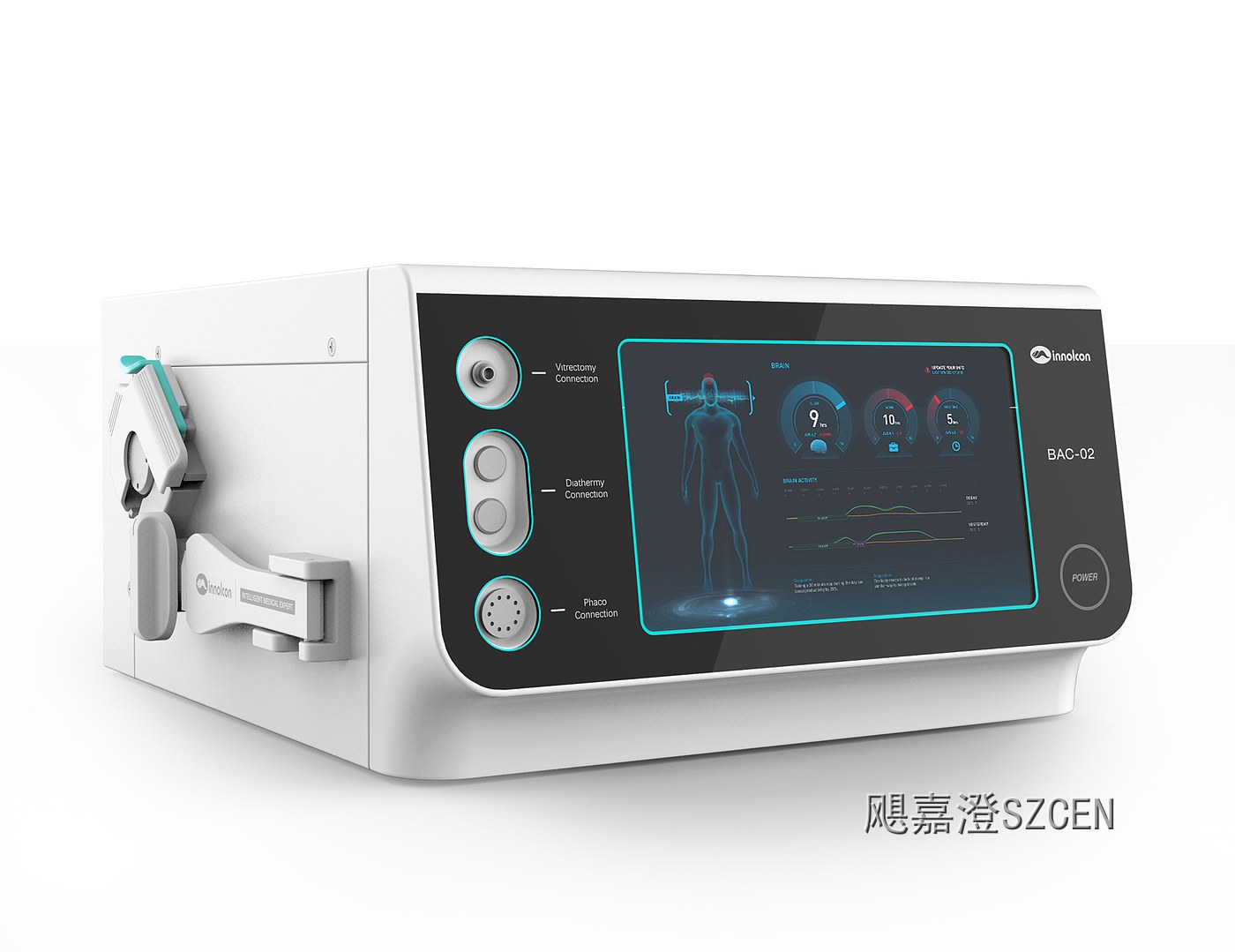

2. 人机交互布局：主机前置触控显示屏与操作按键，面向术者，便于术中参数查看调节；多层可抽拉/折叠托盘，按需展开使用；底部预留手柄存放槽，有序收纳手术手柄；整机大圆角设计，避免磕碰，降低手术室内安全隐患。
3. 材质与工艺：外壳采用医用ABS+PC，哑光喷涂，耐消毒液擦拭；托盘表面平整，无藏污缝隙，便于术前术后消杀。
亮点标签：眼科手术台车 超声乳化主机外观 多层可调器械托盘 手术室精密医疗设备

✦ 二、结构设计（MD）
1. 台车主体框架：一体式铸塑+钣金加强立柱，三角承重底盘，优化配重，防止托盘拉出时倾倒；隐藏式装配结构，外露螺丝少，满足洁净手术室要求。
2. 多层托盘结构：托盘采用滑轨伸缩结构，可拉出、收纳，带限位防脱落；托盘支架可调节角度，适配医生操作习惯。

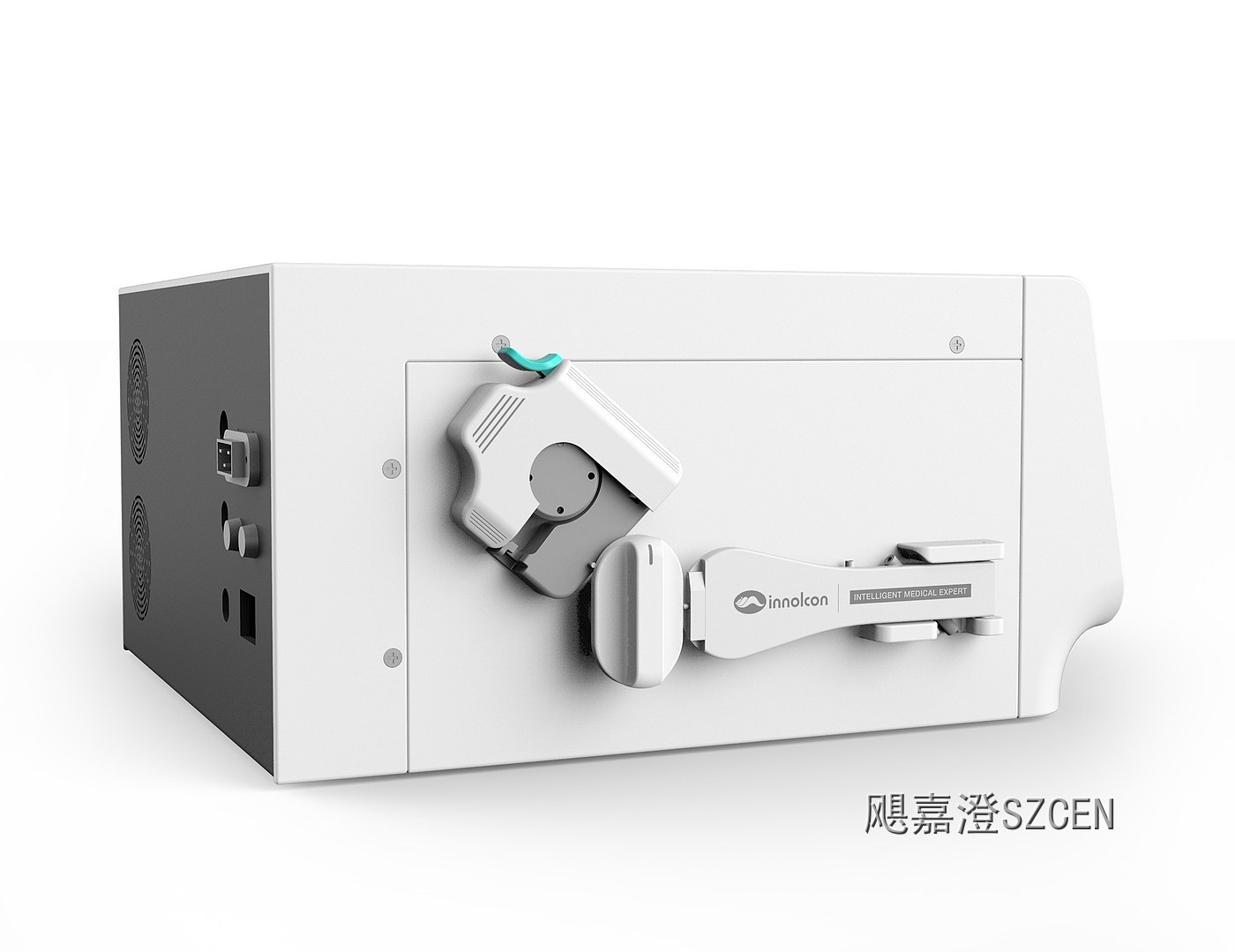

3. 主机安装与顶部支架：主机定位安装支架，便于拆装检修；顶部输液挂杆升降锁紧结构，承重稳定；底部储物槽用于手术手柄放置，卡槽限位固定。
4. 移动防护结构：医用静音万向轮，带刹车锁止；整机走线槽设计，管线隐藏收纳，避免手术室管线缠绕绊倒风险。
亮点标签：三角稳定台车底盘 伸缩式器械托盘组件 主机固定安装结构 手术室管线收纳结构

✦ 三、样品制作
1. 外观手板：CNC加工主机外壳、台车壳体、托盘件，打磨曲面，分色喷涂，还原医用外观，验证整机比例与造型。
2. 结构手板：3D打印托盘滑轨、卡槽、支架配件，测试托盘抽拉、锁紧、壳体装配匹配度。
3. 功能样机：装配主机、托盘组件、移动底盘，测试托盘承重、整机移动稳定性，用于临床演示、产品评审。
亮点标签：眼科医疗CNC外观手板|伸缩托盘结构样机|手术室手术设备样机
