项目概述
本项目为长流水线式自动化喷码机整机工业设计，主要应用于包装印刷行业，在连续输送产线上完成产品标识喷印、在线检测。传统长型产线设备造型单调，分段柜体视觉割裂，操作观察区局促，维护开门布局不合理，安全防护较弱。项目结合包装车间工况、连续输送流水线特性、钣金成型工艺与人机工程，完成整机外观与壳体结构一体化开发，兼顾设备运行安全、在线观测、便捷检修，提升装备整体质感。

一、外观设计（ID）
1. 整机造型

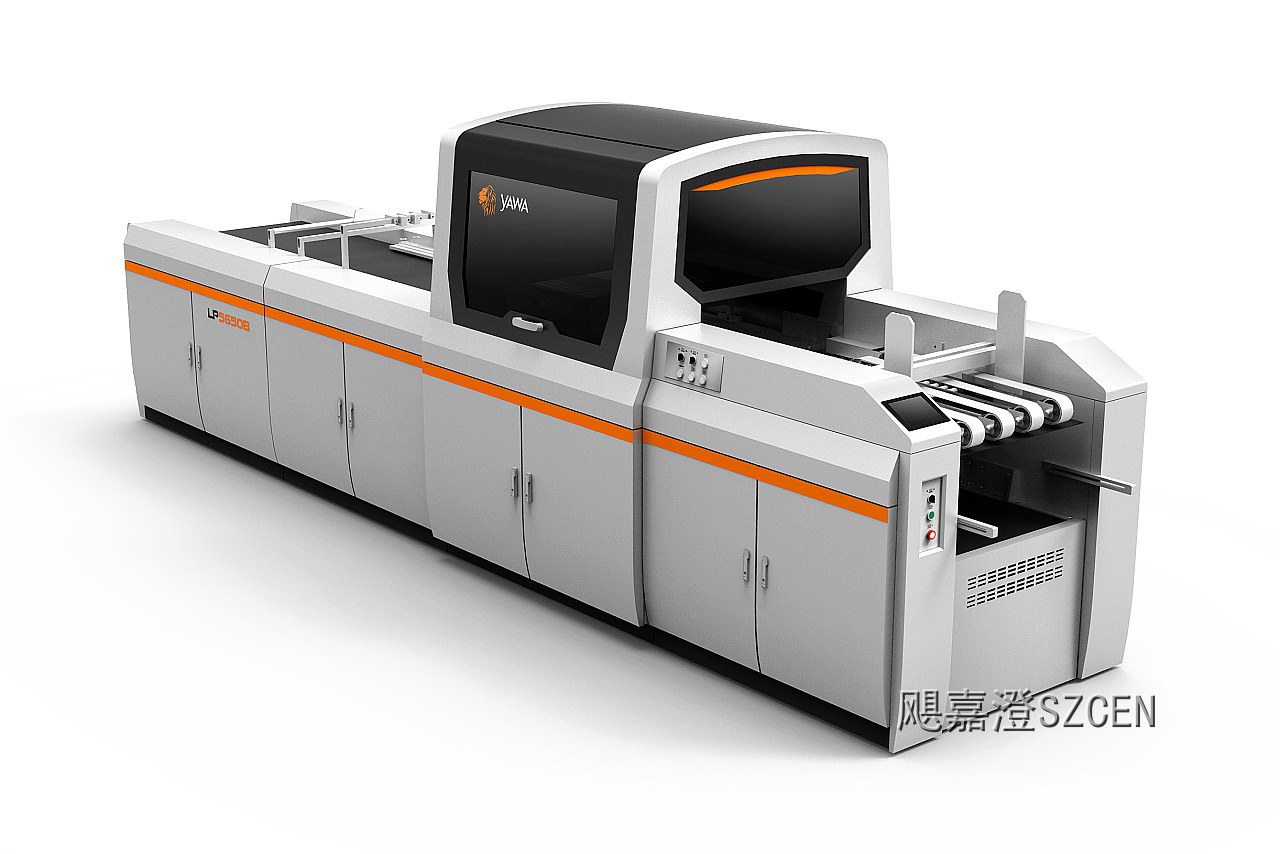

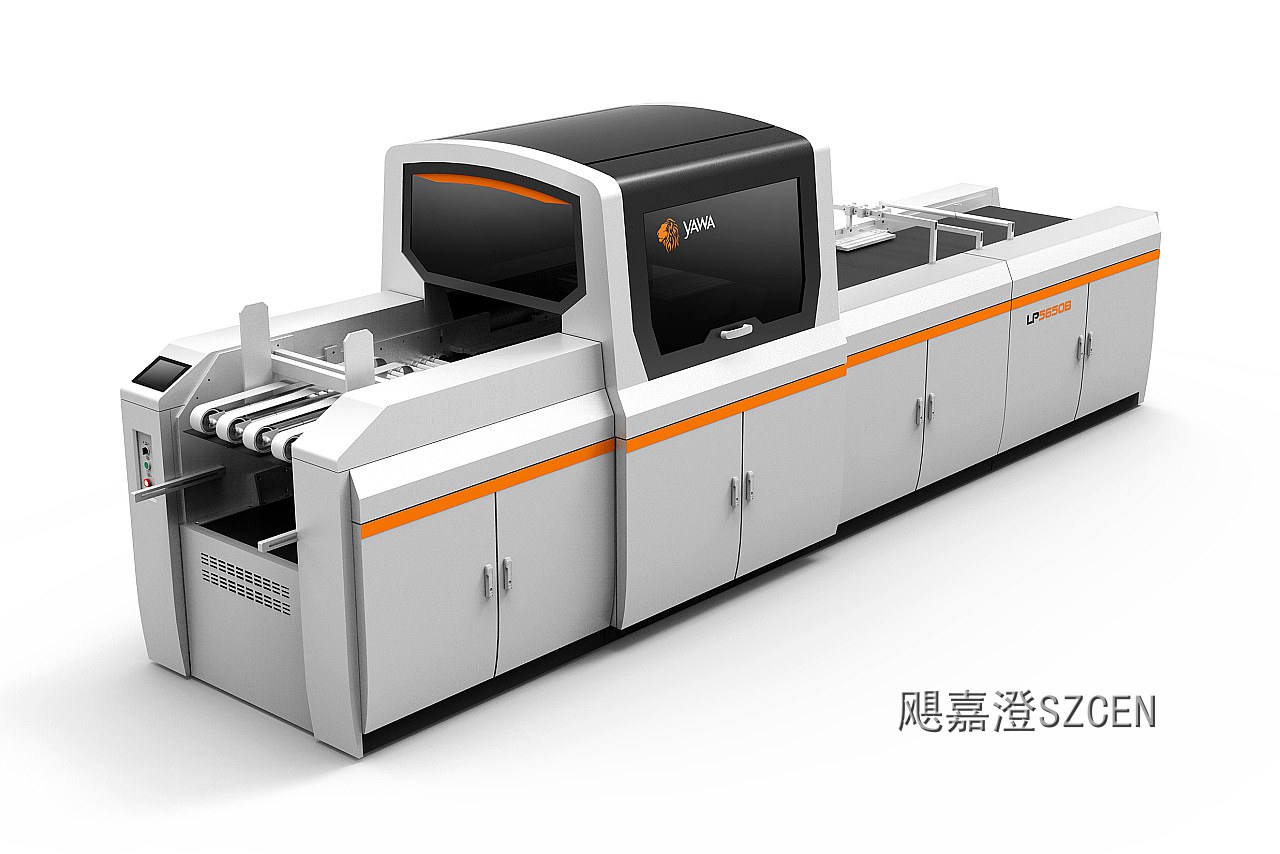

长条一体化流线柜体，主色为浅灰白，黑色观察舱搭配橙色装饰线条，柔和折面弱化大型设备笨重感，多段柜体视觉连贯；整机从前到后分为进料区、中部作业观察舱、后端输送区，功能分区一目了然。
2. 中部作业观察舱
隆起式封闭式观察舱，大面积深色可视窗，方便操作人员实时查看内部喷码作业；弧形舱体造型，提升视觉辨识度，舱体集成品牌LOGO。
3. 进料端人机模组
设备前端设置小型触控屏、启停按键与急停按钮，就近操作；进料辊筒外露区域做安全造型防护，兼顾物料输送观察与安全防护。
4. 柜体与细节造型
机身侧面一整条橙色装饰线贯穿整机，强化视觉整体性；多组独立检修柜门，配备隐藏式门把手，方便分段维护；机身侧面标注设备型号，识别清晰；柜体边角做圆角处理，规避车间磕碰风险。
5. 材质工艺
主体钣金采用冷轧钢板折弯焊接；观察窗钢化玻璃；外壳静电喷塑，耐磨耐脏，车间粉尘易擦拭清理。

亮点标签：自动化喷码机外观设计 | 包装流水线设备ID设计 | 长型产线钣金设备设计 | 在线喷印装备造型 | 工业喷码设备外观

二、结构设计（MD）
1. 分段式钣金模块化壳体结构
整机采用多段独立钣金柜体拼接，降低大件钣金加工难度，便于拆装运输；接缝密封防尘，防止纸尘、粉尘进入电控内部。
2. 中部观察舱结构
隆起舱体钣金加强框架，大面积观察窗压框密封；舱门可开启，方便喷码模组调试、清洁维护。
3. 进料端操作模组结构
前端钣金支架集成触控屏与控制按键，走线内置；辊筒区域设置钣金安全护罩，防止人员误触运动机构，满足设备安全规范。
4. 检修与散热结构
机身多扇独立检修门，分段打开，便于对喷码模组、输送机构、电控部分独立检修；前端预留散热格栅，保障内部电器散热。
5. 基座钣金结构
底部加厚钣金基座，支撑长机身，保证设备运行刚性，可根据产线需求配置调平脚座。

亮点标签：长流水线钣金结构 | 喷码作业舱防护结构 | 分段模块化柜体结构 | 输送机构安全护罩结构 | 产线设备防尘结构



三、样品制作
1. 外观手板：CNC加工舱体、柜体、前端护罩外壳，喷涂上色，验证整机比例、造型与配色效果。
2. 钣金样机：钣金折弯、焊接、喷塑制作首件，测试装配精度、舱门开合、检修门贴合度。
3. 功能样机：钣金壳体与输送机构、喷码模组、电控系统联调，测试防尘、散热、运行稳定性。

亮点标签：自动化喷码机钣金手板样机 | 包装流水线设备钣金首件 | 长型产线装备外壳打样 | 工业喷印设备样机制作

官网&宣传册精简文案
本项目为流水线自动化喷码机整机外观与钣金结构设计。设备采用一体化长条流线造型，灰白主体搭配橙色装饰线条，弱化大型工业设备厚重感。中部隆起观察舱配备大面积观察窗，可实时监控喷码作业状态；前端集成操作面板与辊筒安全护罩，兼顾便捷操作与安全防护。整机采用分段模块化钣金柜体，多组独立检修门，方便喷码模块、输送机构分段维护；外壳耐磨易清洁，可抵御包装车间粉尘污染。
