吻合器 - 外观设计方案

项目目标：打造轻量化人体工学内镜吻合器手持手柄，优化握持手感，简化操作逻辑，提升术中操作稳定性；整机外观简洁流畅，减少藏污死角，适配高温/低温灭菌要求，满足微创外科手术使用场景。

一、外观设计（ID）

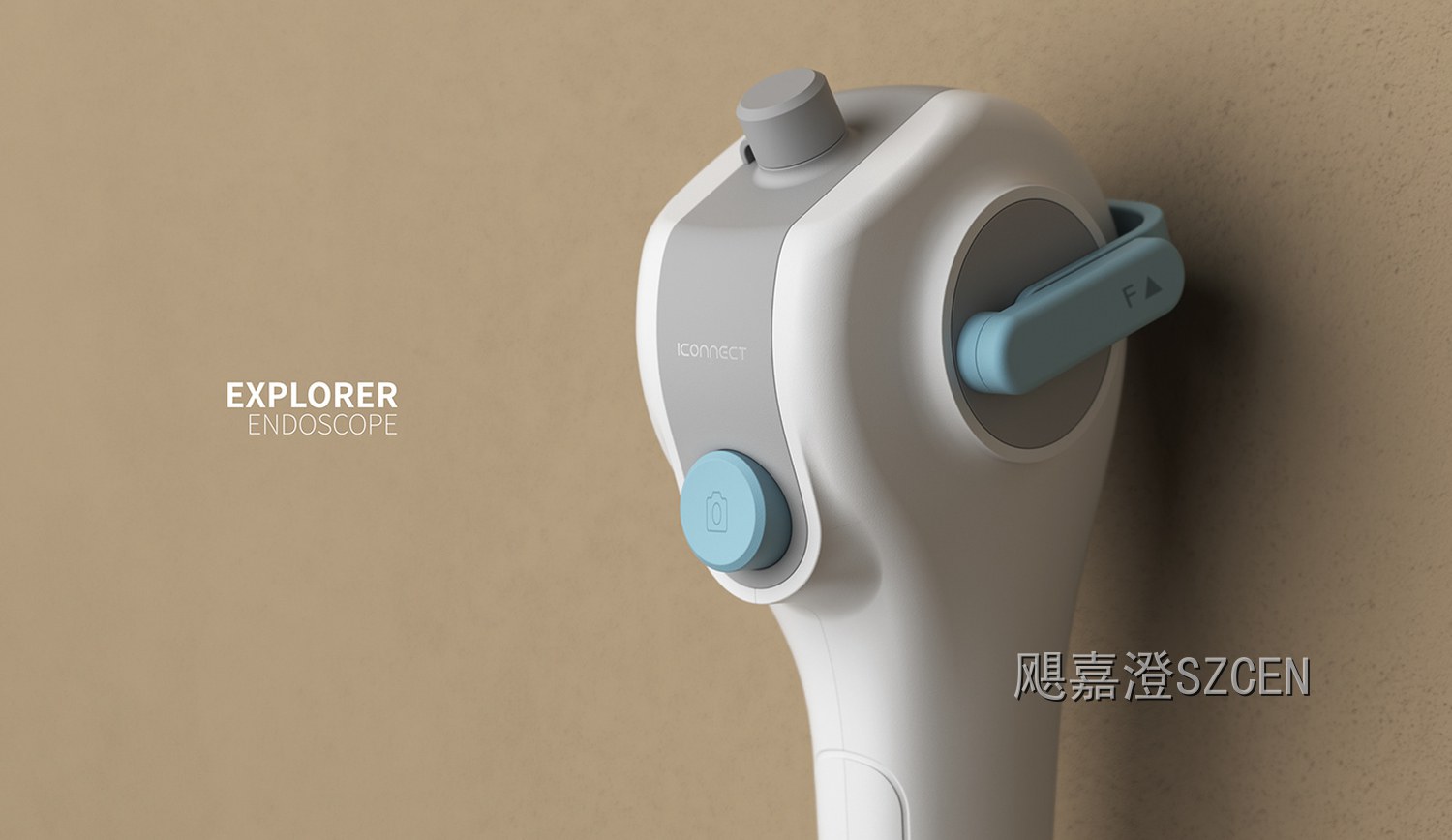

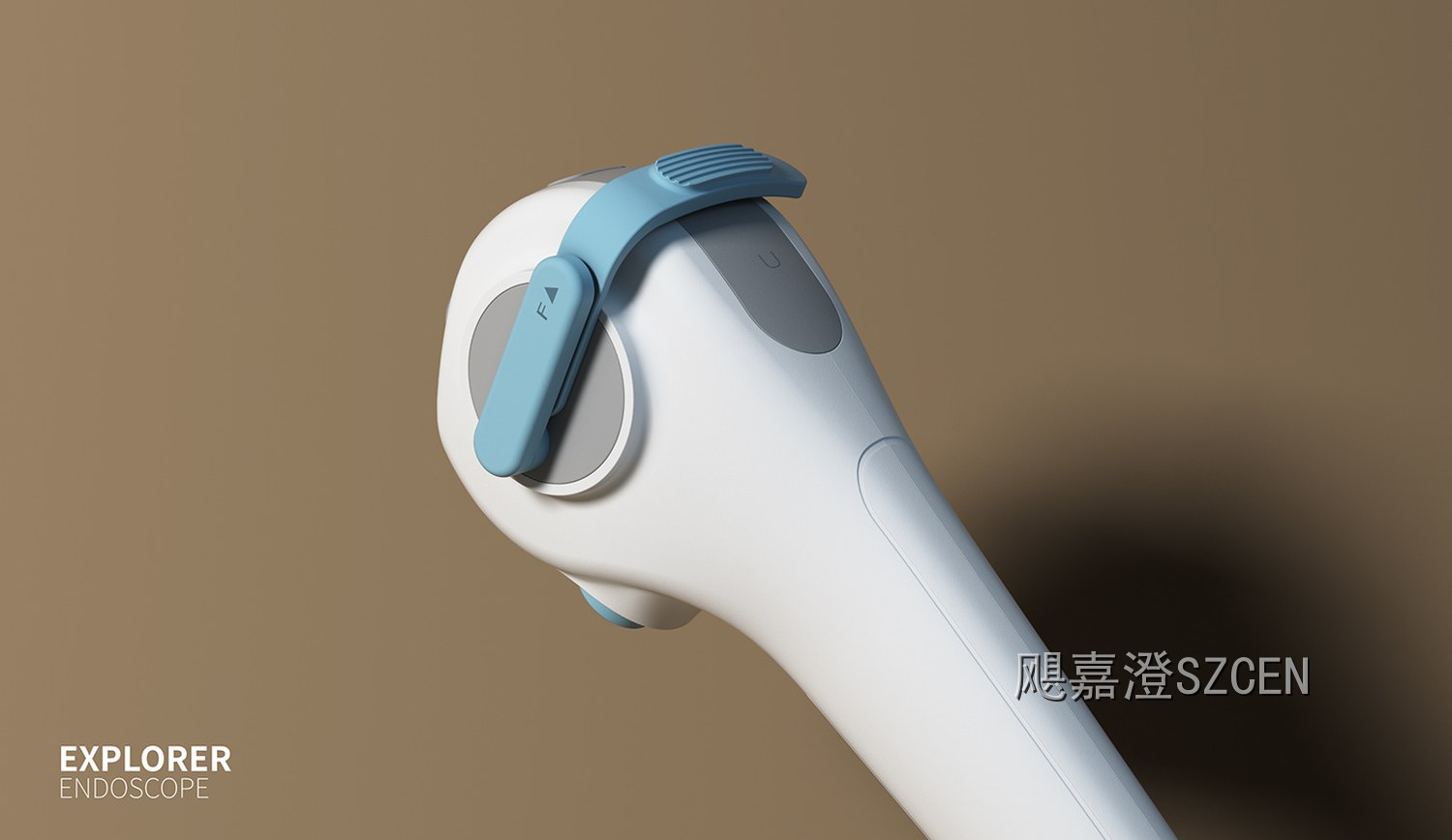

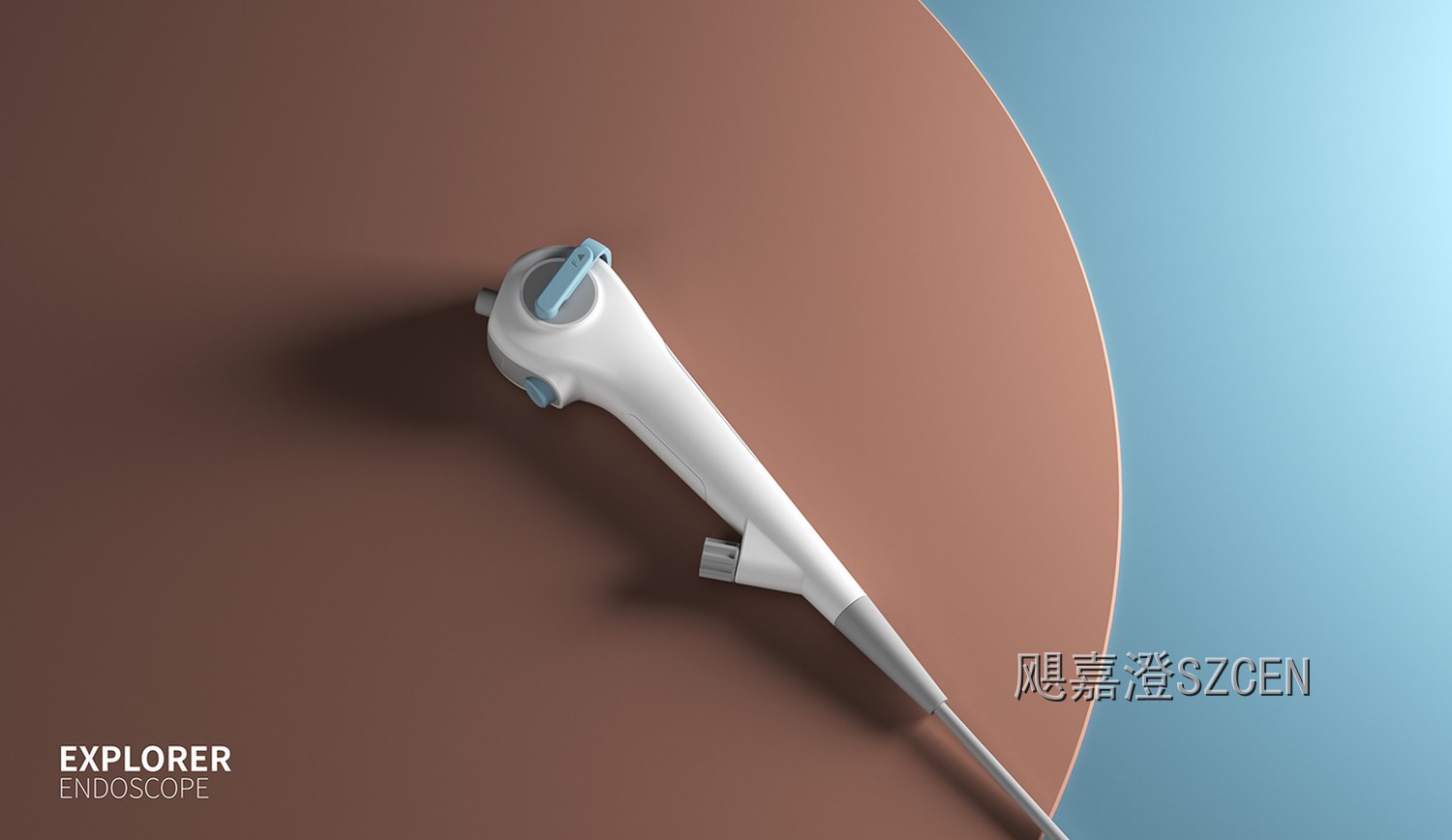

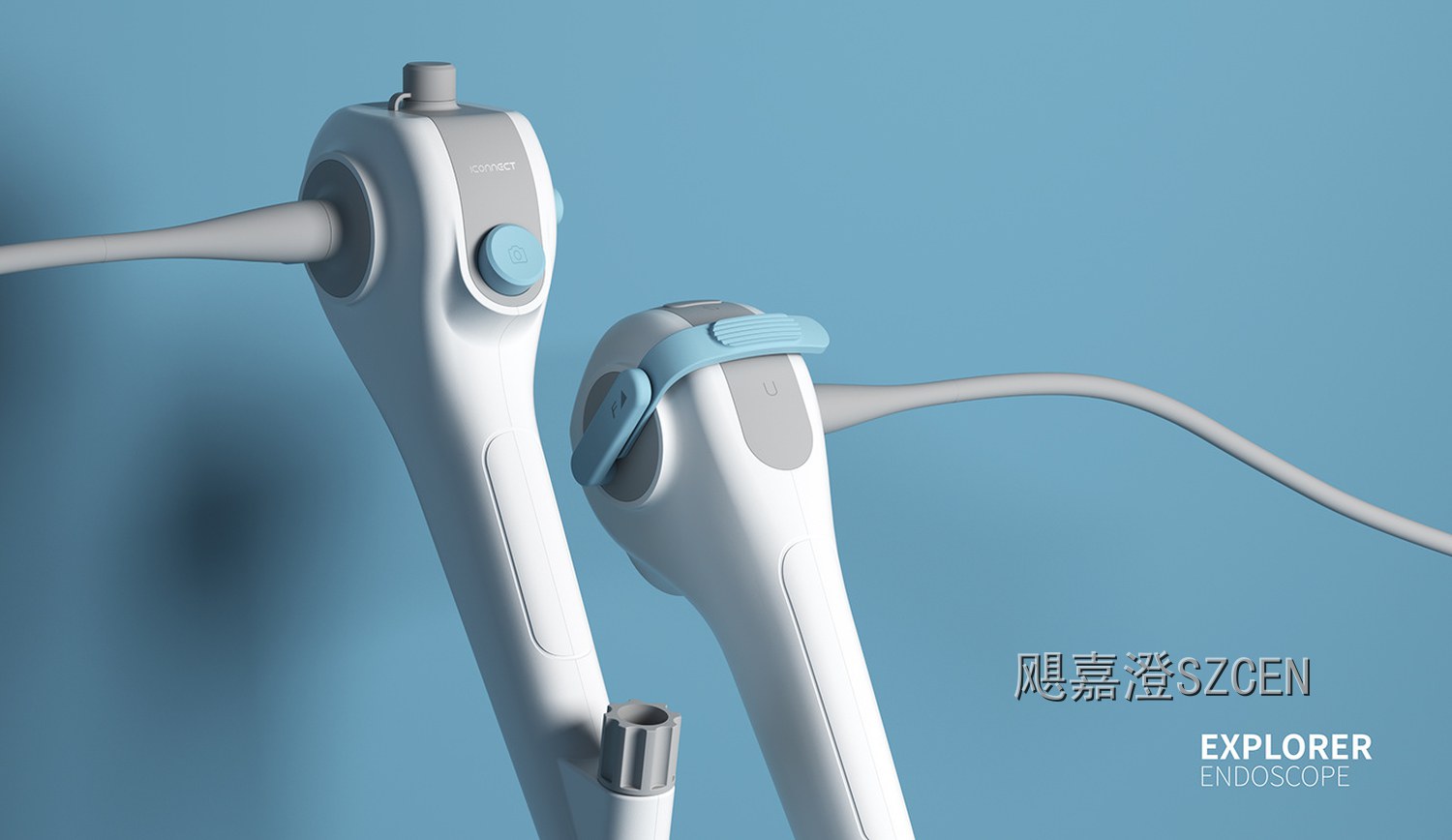

1. 造型：整体流线型一体化曲面手柄，大圆角过渡，无尖锐棱角；符合人手自然握持姿态，长柄形态适配内镜操作。功能按键分区布局，拍照/转向/击发按钮做色彩区分（浅蓝+白+灰撞色），手术中快速识别。
2. 人机交互：主操作按钮布置于拇指自然放置区域，卡扣拨杆适配手指拨动，操作行程手感清晰，降低误操作风险；手柄侧面做防滑内凹，长时间握持不易打滑。
3. 材质与色彩：主体医用哑光白，功能件浅蓝，装饰区域浅灰，柔和医疗配色；外壳选用医用级PC材质，可耐受灭菌处理，表面顺滑不易残留体液，方便术前术后消杀。
亮点标签：人体工学手持手柄 | 微创外科器械外观 | 分区功能按键 | 灭菌友好流线造型

二、结构设计（MD）
1. 手柄内部传动腔体：内置击发、转向传动机构，外壳预留机械运动空间，保证内部连杆、齿轮组件稳定运行，壳体不干涉运动行程。
2. 按键与拨块结构：独立按键密封结构，防水防液体渗入；拨杆采用卡扣限位结构，提供清晰档位反馈，防止术中误拨动。
3. 管路与接口结构：手柄前端内镜导管连接结构，保证导管可靠固定；后端管路通道，线缆走线规整，连接处密封设计，满足无菌防护。
4. 壳体装配：对半卡扣装配，尽量减少外露螺丝；壳体壁厚优化，兼顾轻量化与结构强度，满足一次性器械强度标准。
亮点标签：手柄传动腔结构 | 密封按键组件 | 内镜导管连接结构 | 医用壳体密封防护

三、样品制作
1. 外观手板：CNC加工PC外壳，精细打磨曲面，分色喷涂，还原手柄造型与配色，验证握持手感、外观比例。
2. 结构手板：3D打印按键、拨杆、内部传动支架，测试按键按压手感、拨杆档位、壳体装配。
3. 功能样机：装配内部传动组件，模拟击发、转向动作，验证器械操作手感，用于方案评审与临床预演。
亮点标签：医疗手持器械CNC手板 | 传动结构样机 | 人体工学握持验证样机

内镜吻合器为微创外科手术手持器械设计项目。

手柄采用人体工学流线一体化造型，分区功能按键便于医生术中盲操作，降低误触风险；外壳曲面简洁，缝隙少，适配手术灭菌消杀要求。内部集成击发与转向传动结构，导管接口密封可靠。
