中空吹瓶机｜塑料包装设备钣金外观设计

项目概述
本项目为全自动中空吹瓶机整机工业设计，主要用于PET/HDPE塑料中空容器成型，生产饮料瓶、药瓶、日化包装瓶。传统吹瓶机机身庞大，结构外露杂乱，安全防护弱，检修门布局不合理，人机操作区域分割。项目结合塑料成型车间工况、高压气动安全规范、钣金工艺与人机工程，完成整机外观与壳体一体化设计；兼顾设备安全防护、内部机构观察、便捷检修，强化大型装备的品牌视觉。

一、外观设计（ID）
1. 整机造型

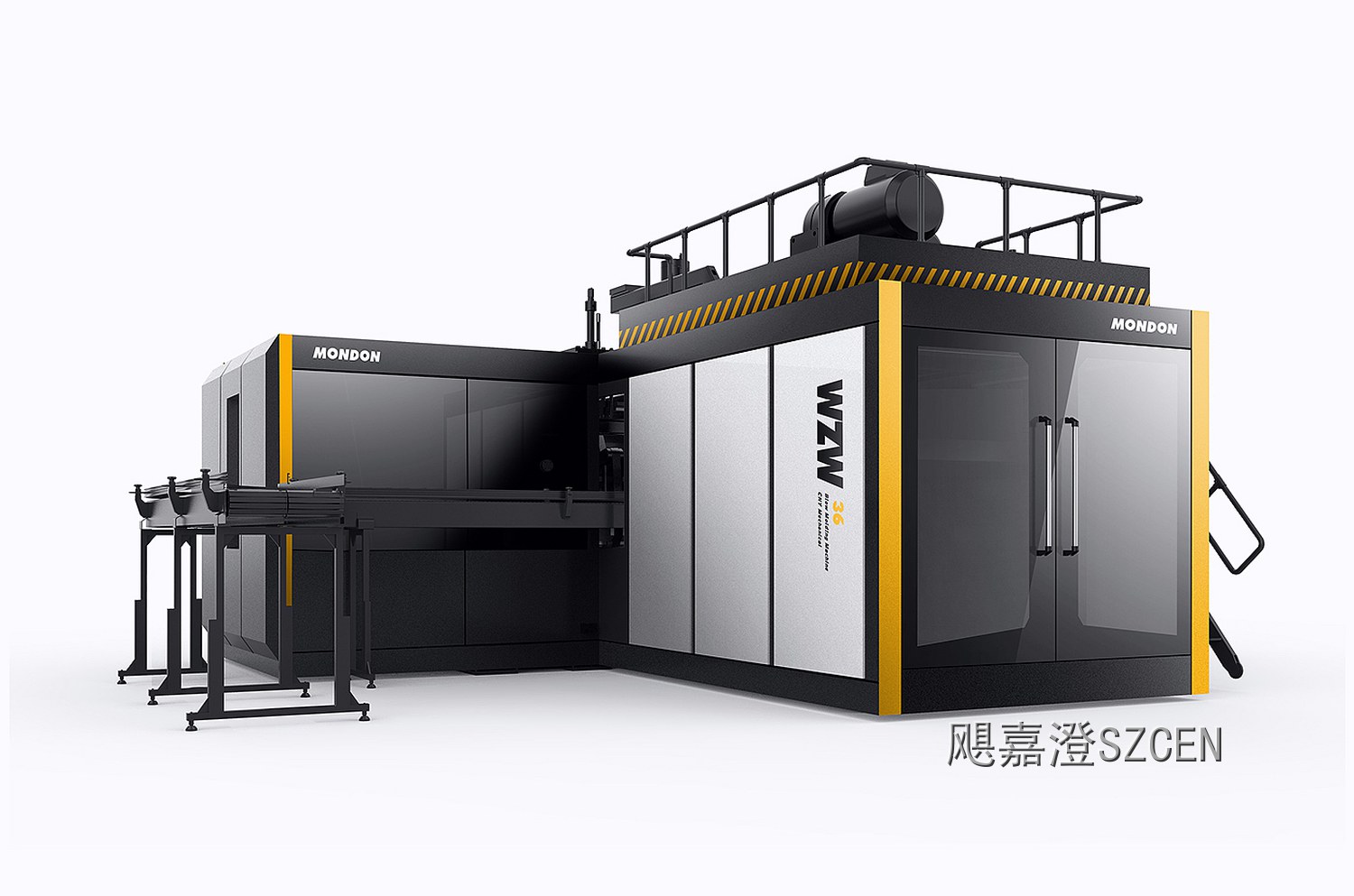

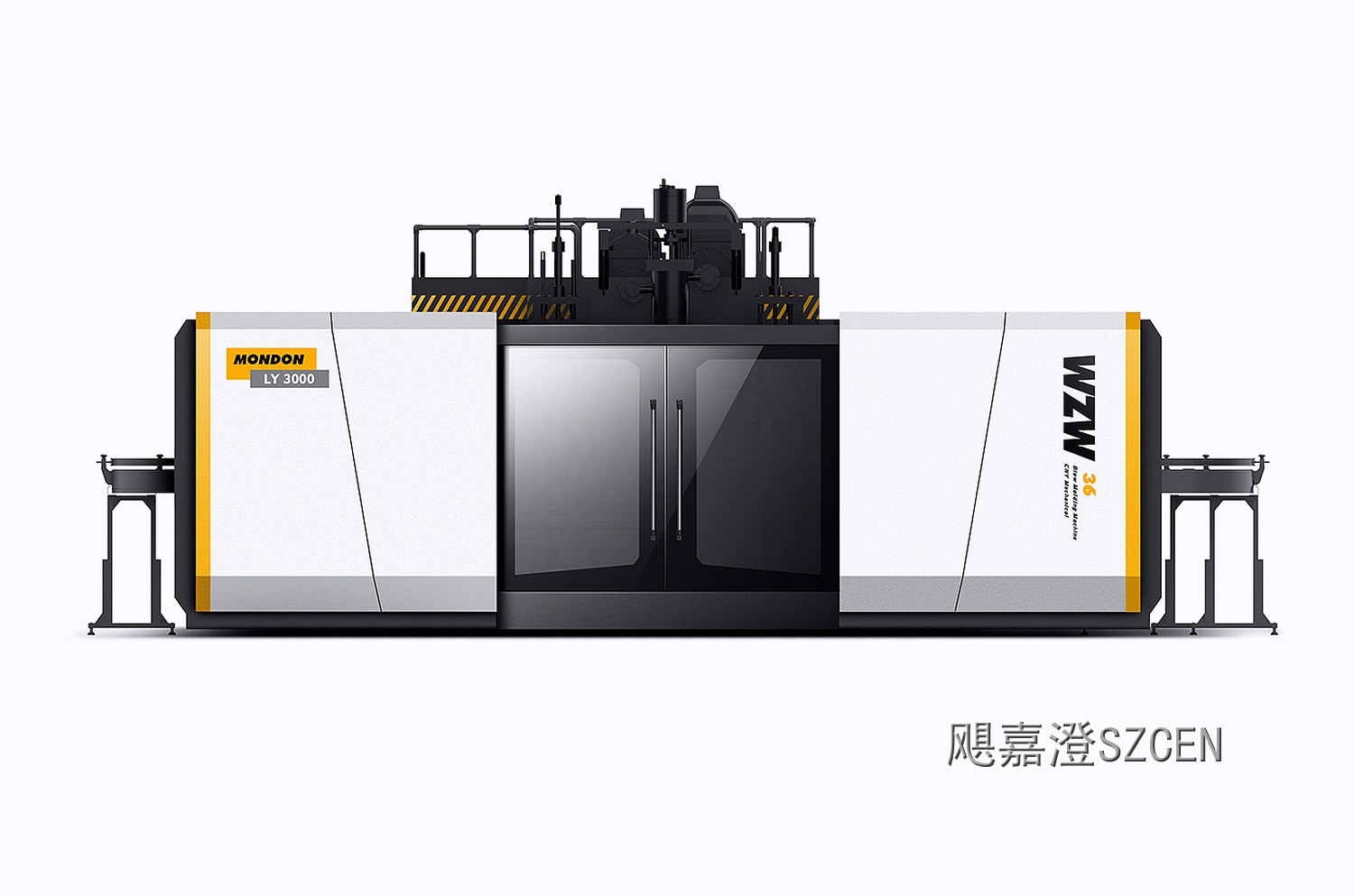

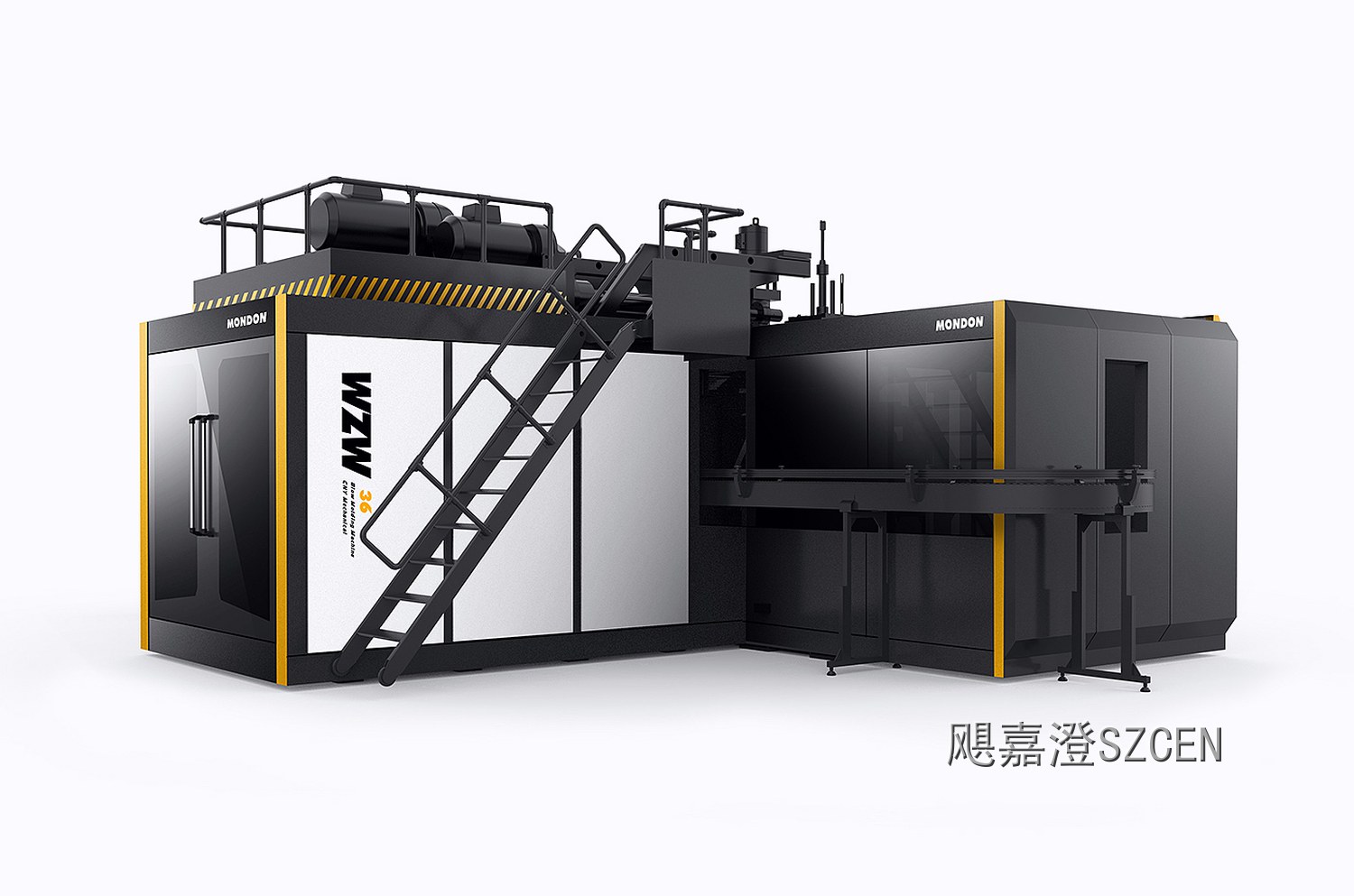

对称式大型一体化柜体，白+黑主色调，黄色警示装饰条点缀，稳重均衡。左右为封闭式钣金护罩，中部双开门可视舱，顶部保留成型执行机构，两侧配套原料上料支架，整机左右对称，视觉大气规整。
2. 中部作业舱
中央双开钢化玻璃门，大面积深色视窗，可直观观察吹瓶成型工位；隐藏式长拉手，开合顺手；黑色门框区分功能区域，兼顾安全防护与工况可视化。
3. 左右侧护罩
两侧大面积钣金封闭护罩，斜向分割线条，打破平板沉闷感；侧边黄色竖条作为品牌识别色，左上角放置品牌标识与设备型号，识别醒目。
4. 顶部与外围细节
顶部机械操作区加装护栏与黄黑警示条，明确危险区域；左右两侧独立支架用于胚料上料输送；柜体边角做倒角处理，降低车间磕碰风险。
5. 材质工艺
主体钣金冷轧钢板折弯焊接；观察窗钢化安全玻璃；外壳静电喷塑，耐油污、抗粉尘，车间清洁维护简单。

亮点标签：中空吹瓶机外观设计 | 塑料成型设备ID设计 | 大型包装机械钣金设计 | PET瓶成型装备造型 | 工业吹塑设备外观

二、结构设计（MD）
1. 模块化钣金壳体结构
整机采用中间舱体+左右侧护罩模块化拆分，大件拆分为多块钣金件，降低加工、运输、装配难度；钣金接缝密封，阻挡油污、粉尘进入传动与气动组件。
2. 中部双开门防护结构
铰链+锁止安全门结构，设备运行状态带安全互锁，开门自动停机；玻璃门板采用压框密封，抗冲击，满足高压成型工况安全要求。
3. 侧护罩检修结构
左右护罩可整体拆装，方便对液压、气动、传动模组检修维护；钣金内部增加加强筋，保证大型护罩刚度，长期使用不易变形。
4. 顶部安全防护结构
顶部机架配套钣金护栏，黄黑警示标识，隔离运动机构，规避机械伤害风险。
5. 基座钣金结构
底部加厚一体式钣金基座，承载整机重量，预留调平脚座安装位，保障高速生产时机身稳定。

亮点标签：吹瓶机安全防护钣金结构 | 双开门可视舱结构 | 模块化大型柜体结构 | 气动设备防尘防油结构 | 重型设备基座结构

三、样品制作
1. 外观手板：CNC加工舱门、侧护罩外壳，喷涂上色，验证整机比例、造型配色。
2. 钣金样机：钣金折弯、焊接、喷塑制作首件，测试装配精度、舱门开合、护罩贴合度。
3. 功能样机：钣金壳体与吹瓶成型机构、气动电控系统联调，测试安全互锁、防尘、运行稳定性。

亮点标签：中空吹瓶机钣金手板样机 | 塑料成型设备钣金首件 | 大型包装机械外壳打样 | 吹塑装备样机制作

本项目为全自动中空吹瓶机整机外观与钣金结构设计。设备采用对称式模块化柜体，白黑主体搭配黄色警示饰条，视觉稳重大气。中部双开可视安全舱，钢化玻璃可实时观察瓶胚加热、吹塑成型全过程，舱门配备安全互锁保护；两侧封闭式钣金护罩，造型简洁且便于拆装检修。顶部运动区域设置防护护栏，满足机械安全规范；配套双侧瓶胚上料支架，适配自动化产线。整机钣金外壳耐油污、防尘，适合塑料成型车间长期连续生产。
