医疗经颅磁刺激仪 - 产品外观设计

  项目概述
经颅磁刺激仪，属于神经科康复诊疗设备，多用于神经内科、康复科、精神科，利用磁刺激技术进行脑部神经调控治疗。传统设备模块杂乱，双治疗头悬臂笨重，模块堆叠无序，管线缠绕，设备移动不便，医生调节治疗头时操作繁琐。
项目目标：打造模块化双探头经颅磁诊疗台车，采用分层抽屉式模块仓，搭配双侧可灵活调节机械悬臂；整机简洁专业，模块独立可维护，治疗头多自由度调节，兼顾临床实用性与现代医疗设备科技感。

一、外观设计（ID）

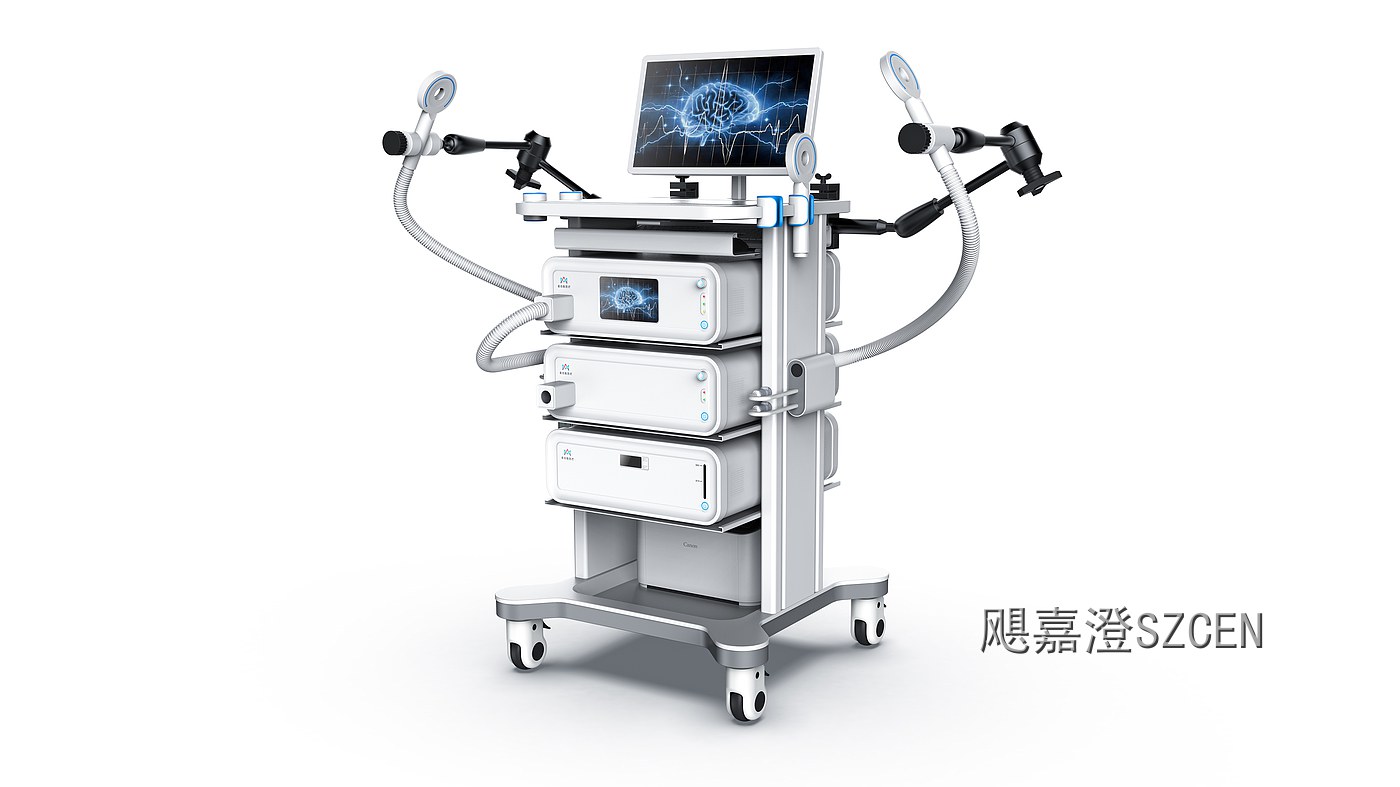

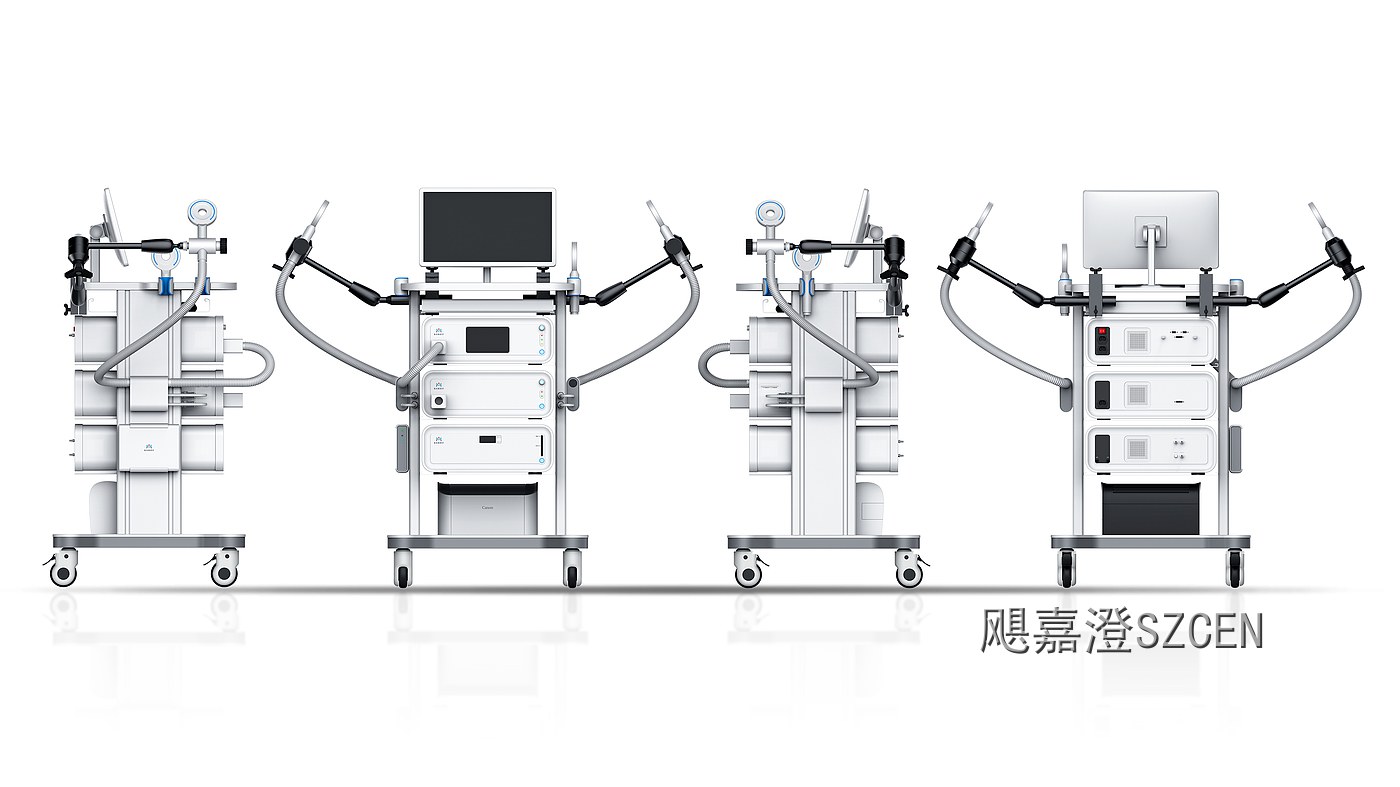

1. 造型语言：铝型材框架+分层模块化箱体结构，整体以医用白搭配浅灰，蓝色作为功能点缀，风格专业洁净。三层独立抽屉式功能模块，顶部诊疗工作台，双侧伸出可活动悬臂搭载治疗头，形态对称稳重。

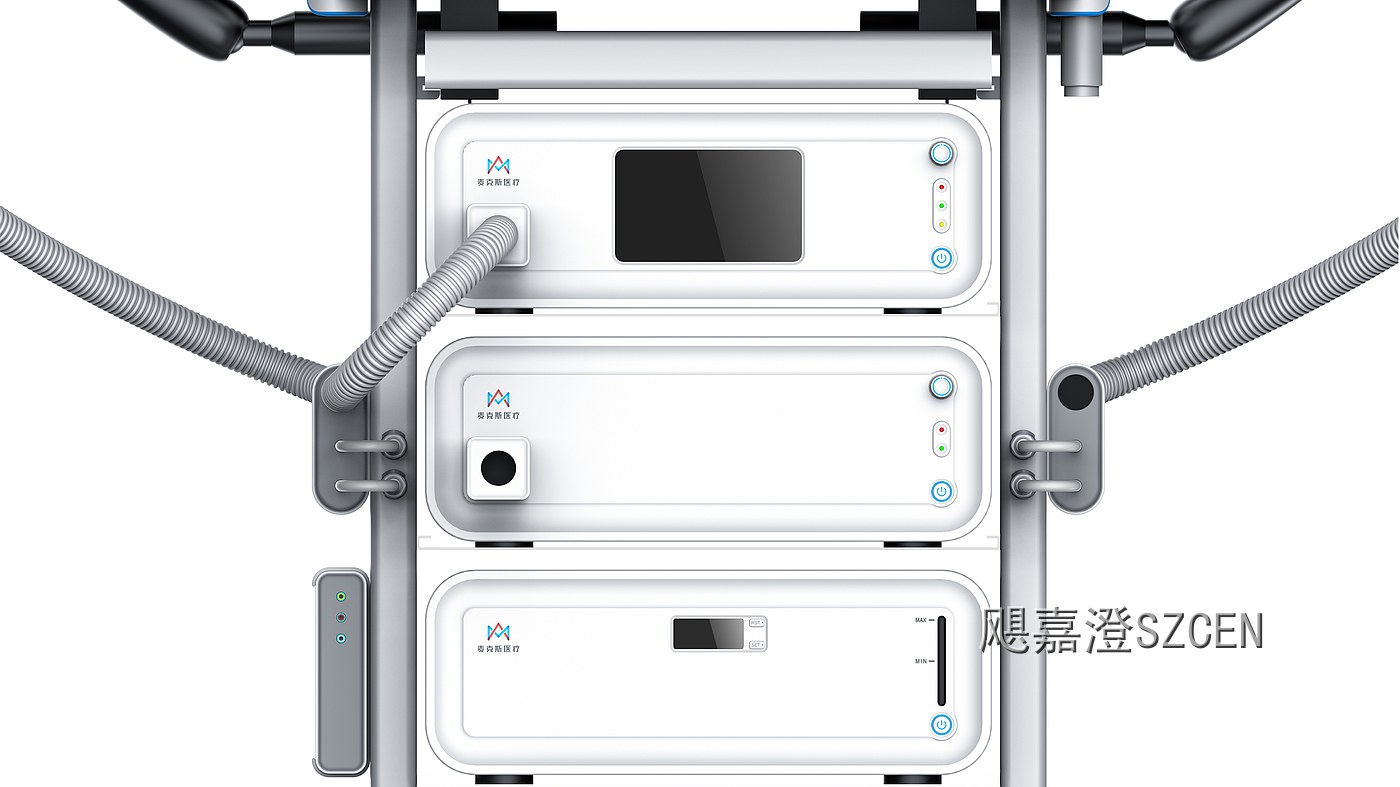

2. 交互布局：顶部搭载高清触控显示器，用于脑部诊疗数据查看、参数设置；三层独立模块盒自带小型状态显示屏与指示灯，便于快速识别模块工作状态；双侧多关节机械悬臂，可多角度定位治疗头，柔性波纹管收纳管线。
3. 底盘与细节：弧形一体化底盘，搭配静音医疗万向轮；整机棱角做圆角处理，减少磕碰风险；模块面板平整，缝隙少，便于科室擦拭消毒。
亮点标签：模块化神经诊疗台车 | 双探头悬臂结构 | 分层抽屉式模块仓 | 专业康复医疗外观

二、结构设计（MD）
1. 台车主体框架：铝型材搭建主支撑框架，强度高、轻量化，方便拆装维护；框架预留模块导轨，三层功能模块可抽拉，便于检修、更换组件。

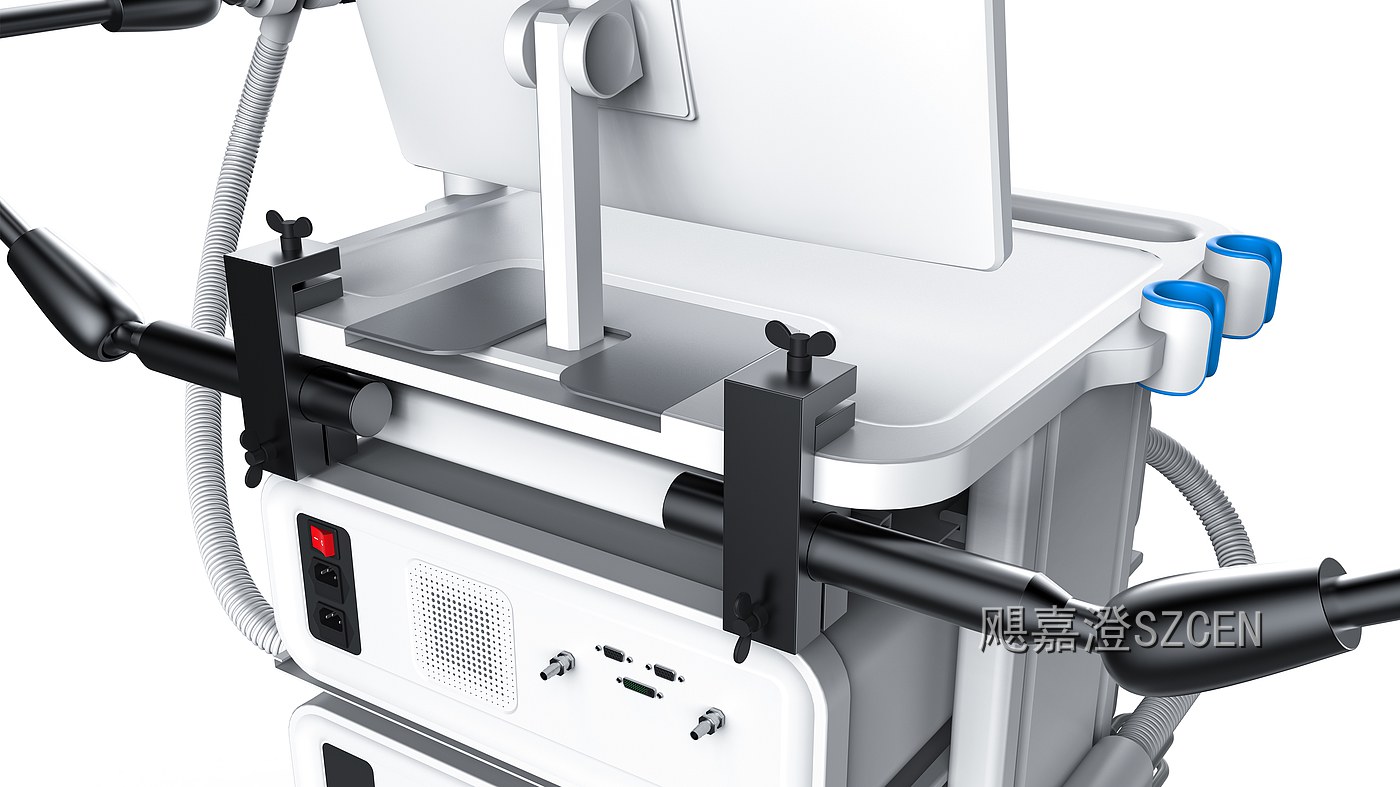

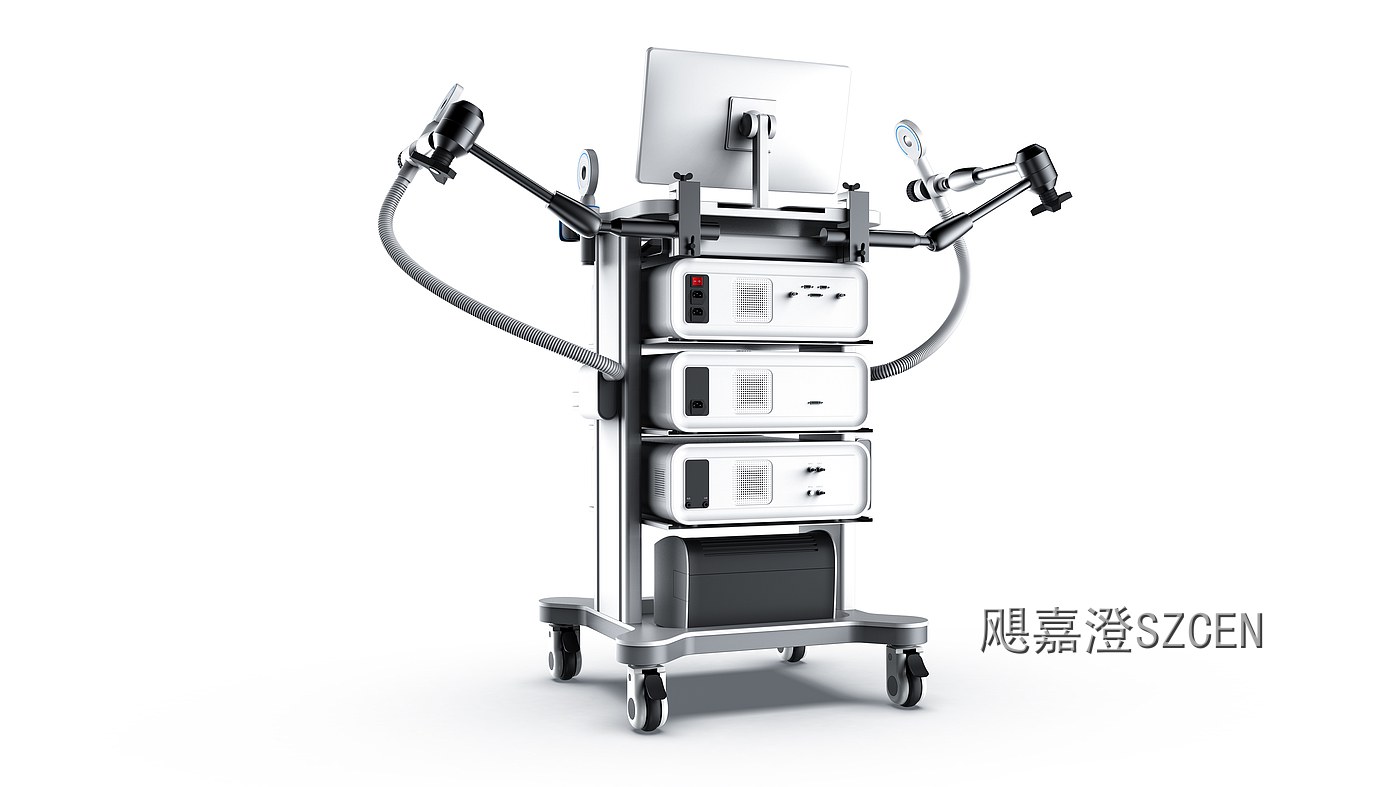

2. 双侧悬臂与治疗头结构：多关节机械臂结构，多自由度旋转定位，带锁紧机构，定位稳定不漂移；波纹管收纳线缆，保护线路同时规整走线，避免管线拉扯缠绕。
3. 模块化抽屉腔体：每个模块独立钣金壳体，内置电源、磁刺激发生组件，模块之间电气隔离，降低电磁干扰；模块导轨带限位，抽拉顺滑，具备防脱结构。
4. 移动与防护结构：底部弧形承重底盘，配重优化，悬臂展开后不倾倒；万向轮带刹车锁止；整机做电磁屏蔽结构，满足医疗设备电磁兼容要求。
亮点标签：铝型材台车框架 | 多自由度锁紧悬臂 | 可抽拉模块化腔体 | 医疗电磁屏蔽结构

三、样品制作
1. 外观手板：CNC加工模块面板、工作台外壳，铝型材搭建台车框架，分色喷涂，还原医用外观，验证整机比例、配色与模块排布。
2. 结构手板：3D打印悬臂关节、模块抽屉、定位卡扣，测试悬臂转动锁紧、模块抽拉、壳体装配。
3. 功能样机：装配触控屏、磁刺激模块、悬臂组件，调试悬臂定位、模块通讯，用于临床演示、方案评审。
亮点标签：医疗台车CNC外观手板 | 多关节悬臂样机 | 模块化康复设备功能样机

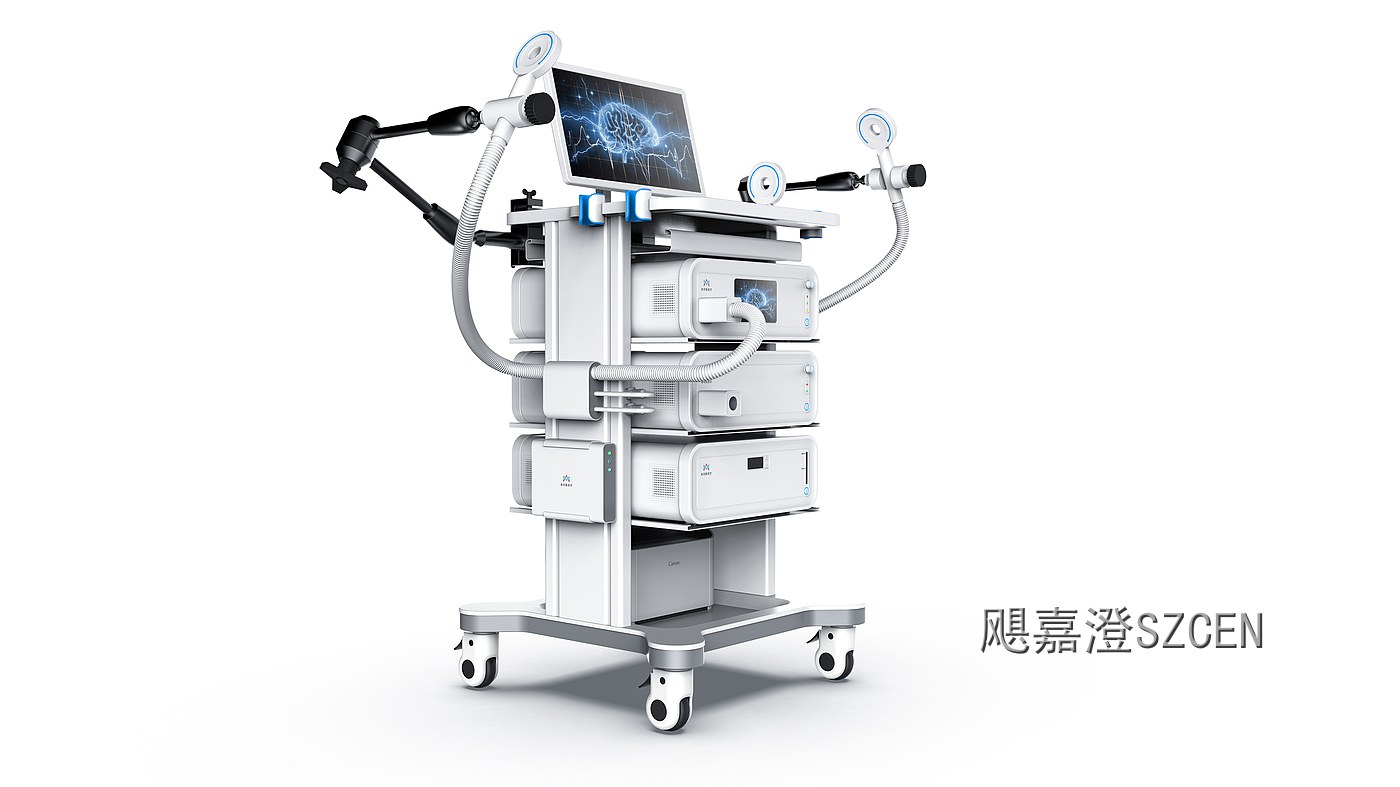

经颅磁刺激仪，神经康复科专用模块化诊疗台车设计项目。整机采用铝型材框架搭配三层可抽拉独立功能模块，顶部配置诊疗触控屏，双侧搭载多自由度机械悬臂，可灵活调节双治疗头位置。模块独立分区，方便检修维护，管线采用波纹管规整收纳；底部静音刹车万向轮，方便诊室转运定位，外壳平整易清洁。
