彩超台车-医疗设计

项目目标：打造一台集成度更高、移动更灵活、人机更友好的彩色超声诊断台车。通过一体化操作面板、悬浮显示屏、模块化柜体和隐藏理线结构，提升医生操作效率，优化患者就诊体验，同时满足医疗设备安全与院感清洁要求。

一、外观设计（ID）

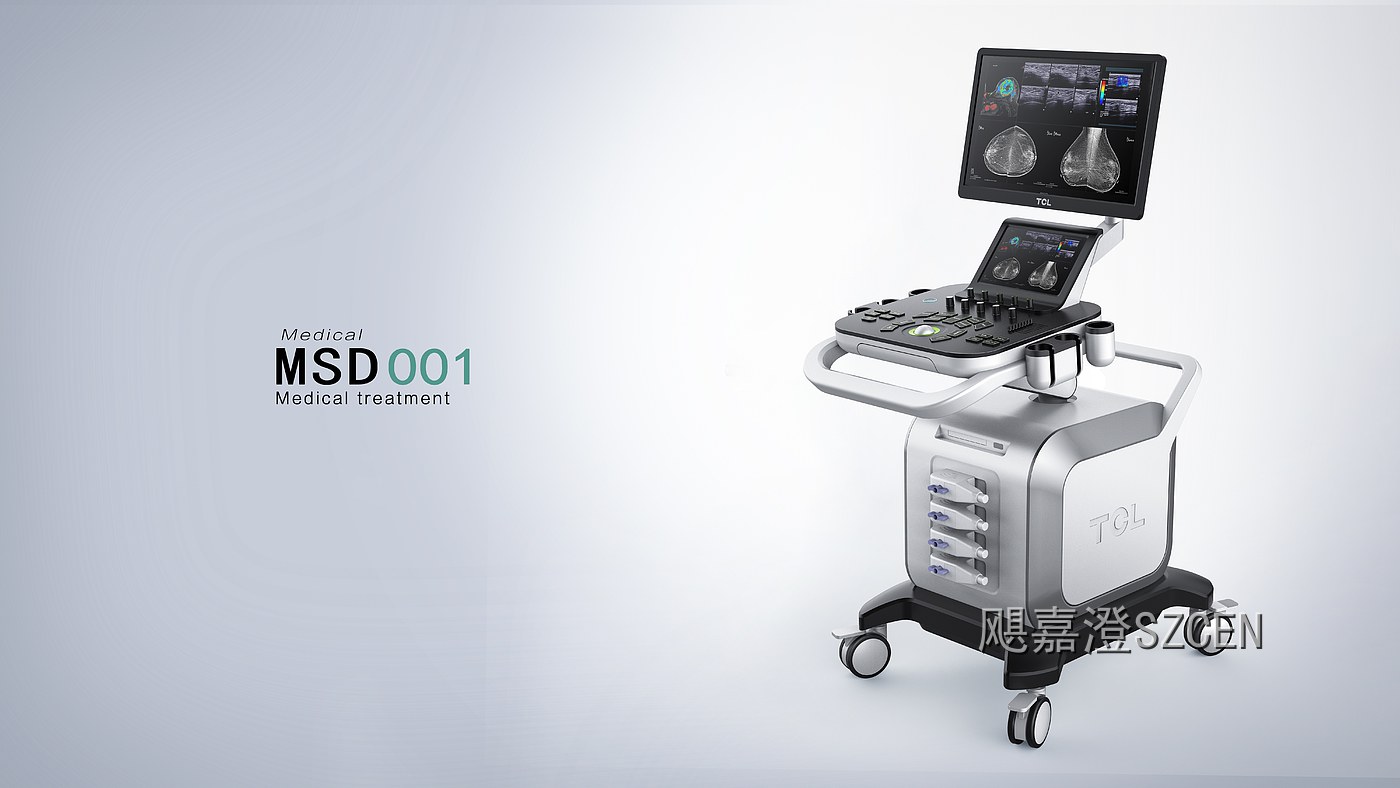

1. 整体形态：
采用“上部显示终端 + 中部操作控制台 + 下部设备柜体 + 底部移动底盘”的四层结构。整机线条干净利落，白色与银灰为主，局部深灰区分功能区，体现大型医疗设备的专业感与科技感。

2. 显示与操作交互：

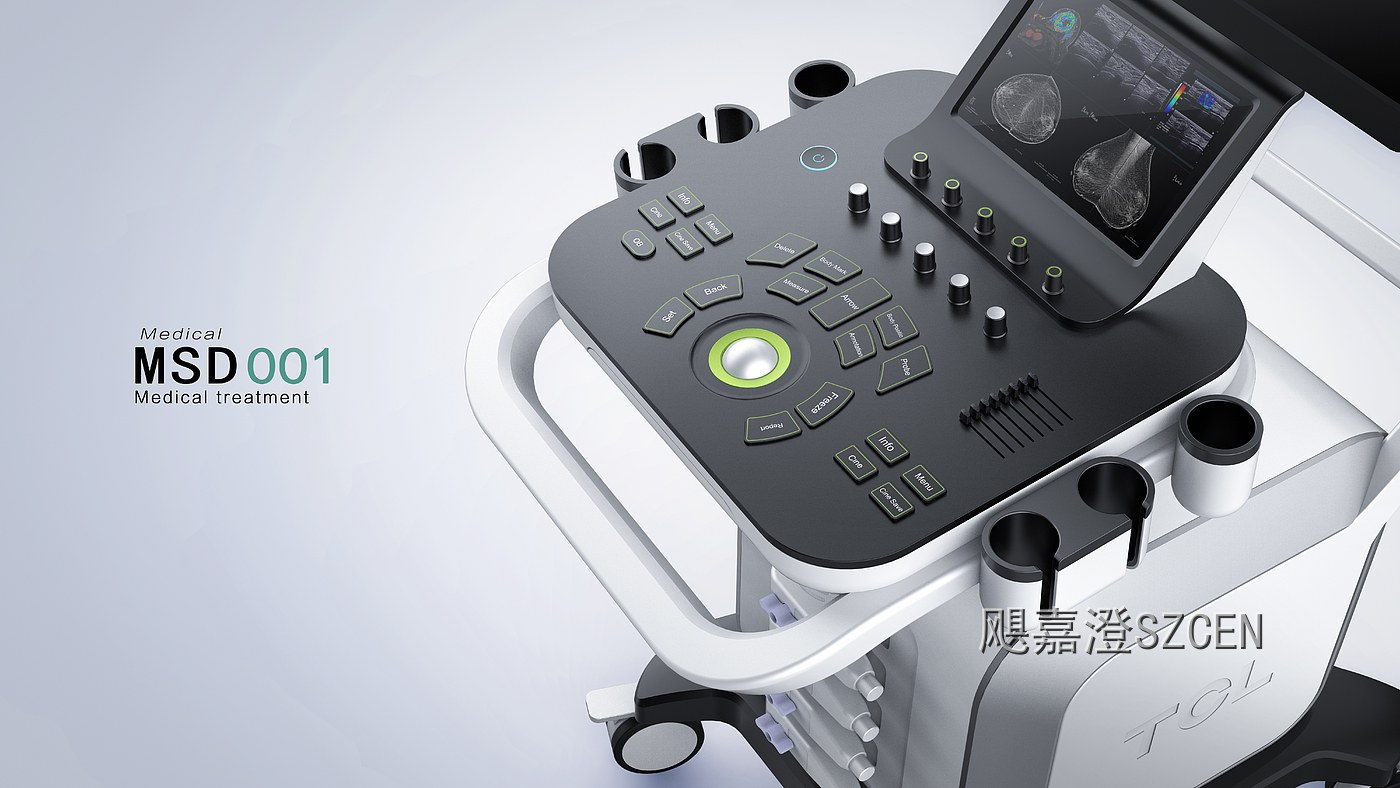

大屏幕通过悬臂结构悬浮于操作区上方，支持多角度调节，便于医生查看图像和报告。操作面板集成按键、旋钮、轨迹球或触控区域，布局符合超声诊断操作习惯，减少手部移动距离。

3. 柜体语言：
柜体采用圆角矩形模块，抽屉和接口区域以横向线条分区，视觉层级清晰。侧面可设置隐藏式手柄或推拉位，方便医护移动设备。

4. 材质与院感考虑：
外壳采用医用级 ABS/PC 或喷涂钣金，表面哑光处理，耐酒精和消毒液擦拭。台面、边角和柜体接缝尽量平整，减少积灰与清洁死角。

亮点标签：彩超集成台车 | 悬浮显示终端 | 一体化操作面板 | 医疗科技外观 | 易清洁柜体

二、结构设计（MD）
1. 悬臂显示结构：
显示屏支撑臂需要承载大屏重量并保持稳定，内部设计转轴、铰链或气弹簧结构，实现俯仰、旋转和伸缩调节；信号线与电源线隐藏在悬臂内部，避免外露缠绕。

2. 操作控制台结构：
控制面板内部承载按键板、编码器、轨迹球、显示副屏和接口模块，需要做好定位安装、电磁屏蔽和拆卸维护结构。操作面一般设计为前倾或侧倾，适配医生坐姿/站姿操作。

3. 设备柜体结构：
下部柜体用于放置超声主机、电源、计算机模块、接口板和散热组件。内部采用钣金支架和模块化隔仓，强弱电分区，减少电磁干扰，并预留检修通道。

4. 理线与接口结构：
超声探头、电源线、数据线需要统一收纳管理，侧面设置接口面板、探头挂架和理线凹槽，使管线有序连接，减少拉扯和误碰。

5. 移动与稳定结构：
底部配置医用脚轮，多为前轮万向、后轮刹车或中心锁止结构；柜体下部配重，防止设备前倾。脚轮周围收口设计，便于清洁底部灰尘。

亮点标签：悬浮屏悬臂结构 | 一体化操作控制台 | 模块化设备柜体 | 隐藏式理线结构 | 医用移动承载底盘

三、样品制作
1. 外观手板：CNC 加工医用级外壳、操作面板和悬臂装饰件，进行哑光喷涂、丝印和装配，验证整机比例、医疗感、模块分区和外观细节。
2. 结构手板：3D 打印悬臂连接件、导轨、接口面板、柜体支架，测试屏幕调节、抽屉抽拉、理线路径和装配干涉。
3. 功能样机：集成显示屏、操作模块、超声主机相关电气组件和脚轮系统，进行结构稳定性、线缆管理、散热和耐久测试，形成可用于展示和验证的彩超台车样机。

亮点标签：医疗级外观手板 | 悬浮屏悬臂样机 | 操作控制台样机 | 彩超台车功能集成样机
