全自动眼底相机产品外观设计案例

项目目标：轻量化一体化眼底影像采集设备，在容纳精密光学镜头组件前提下，简化整机形态，优化医患人机交互，降低患者紧张感；整机便于搬运摆放，外壳易清洁消毒，满足眼科医疗设备注册规范，实现快速眼底成像。

一、外观设计（ID）

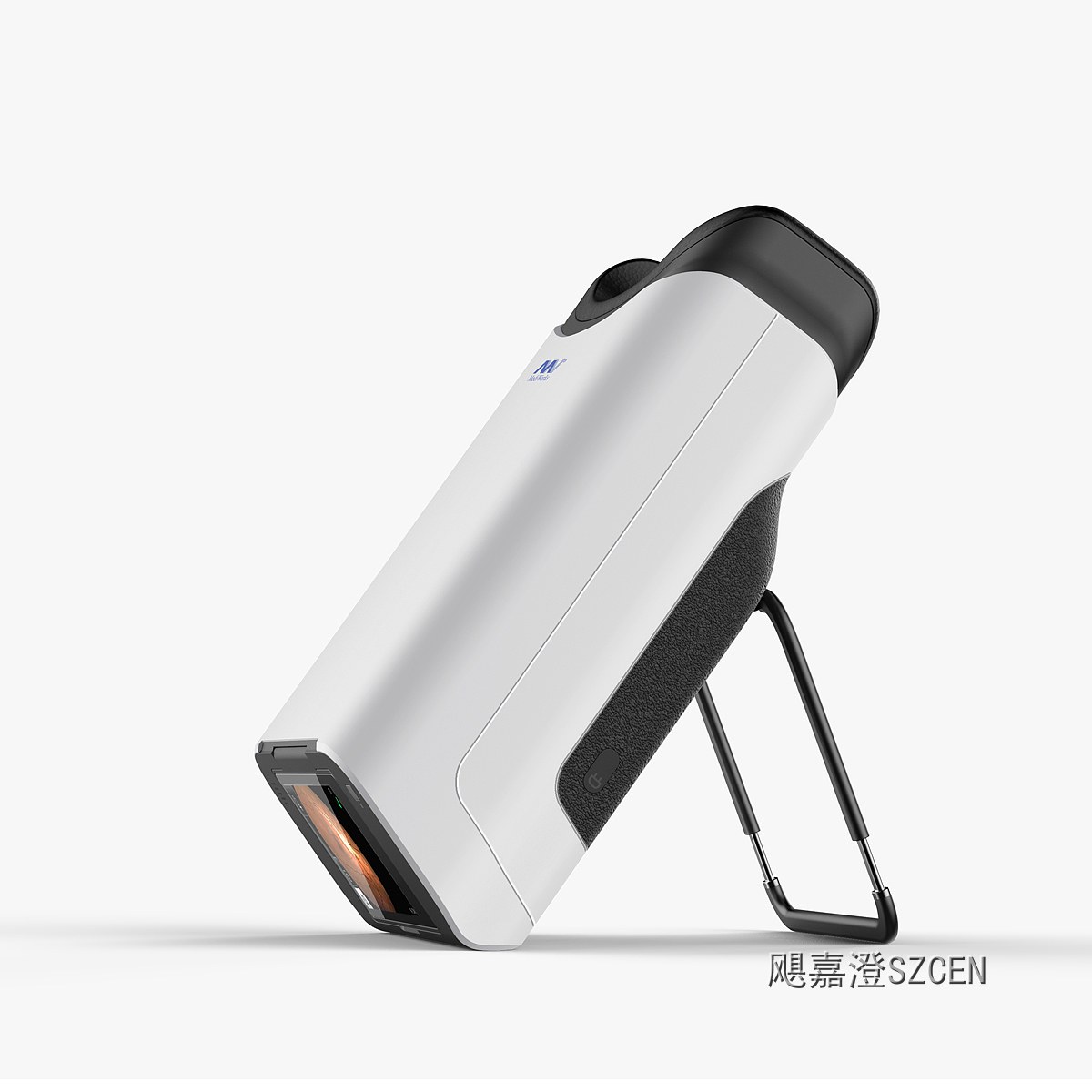

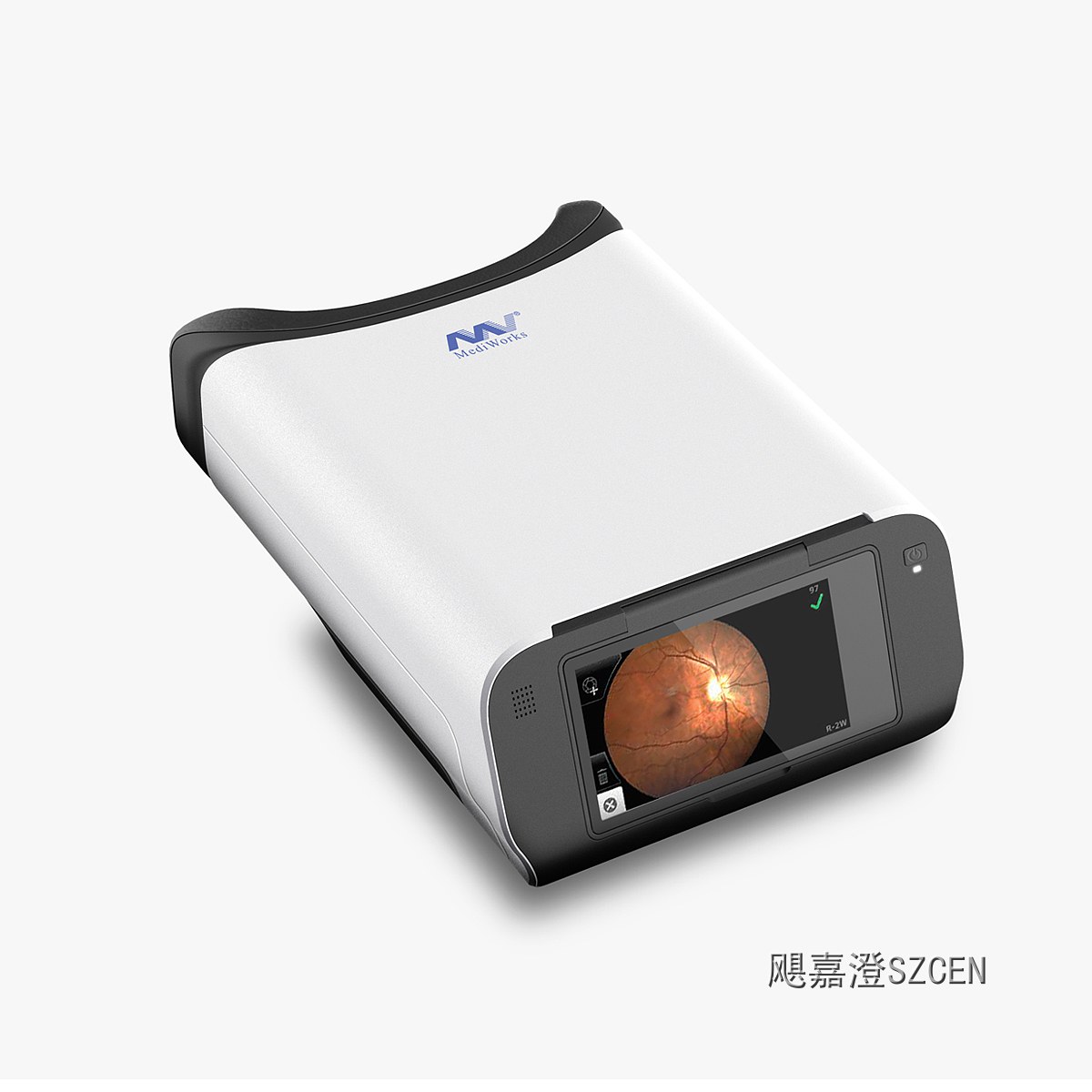

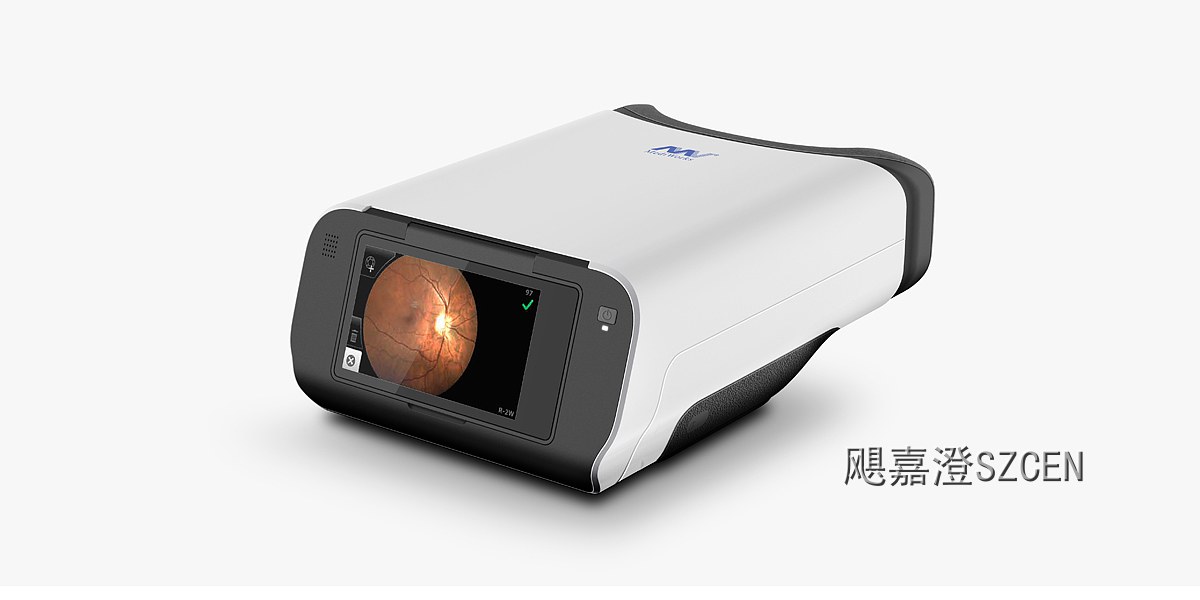

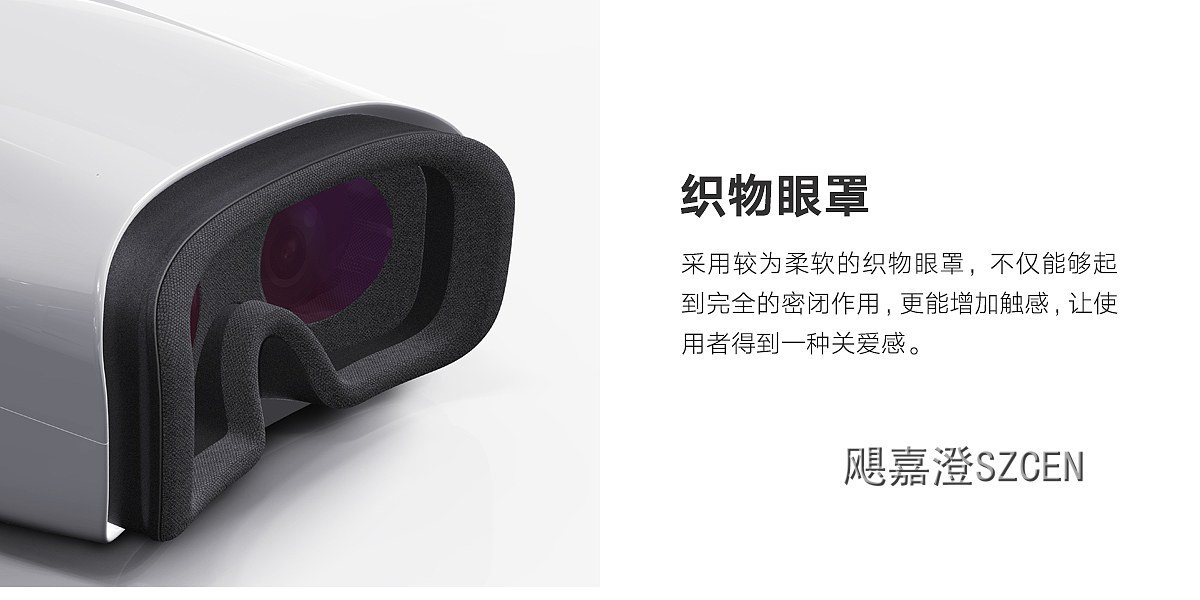

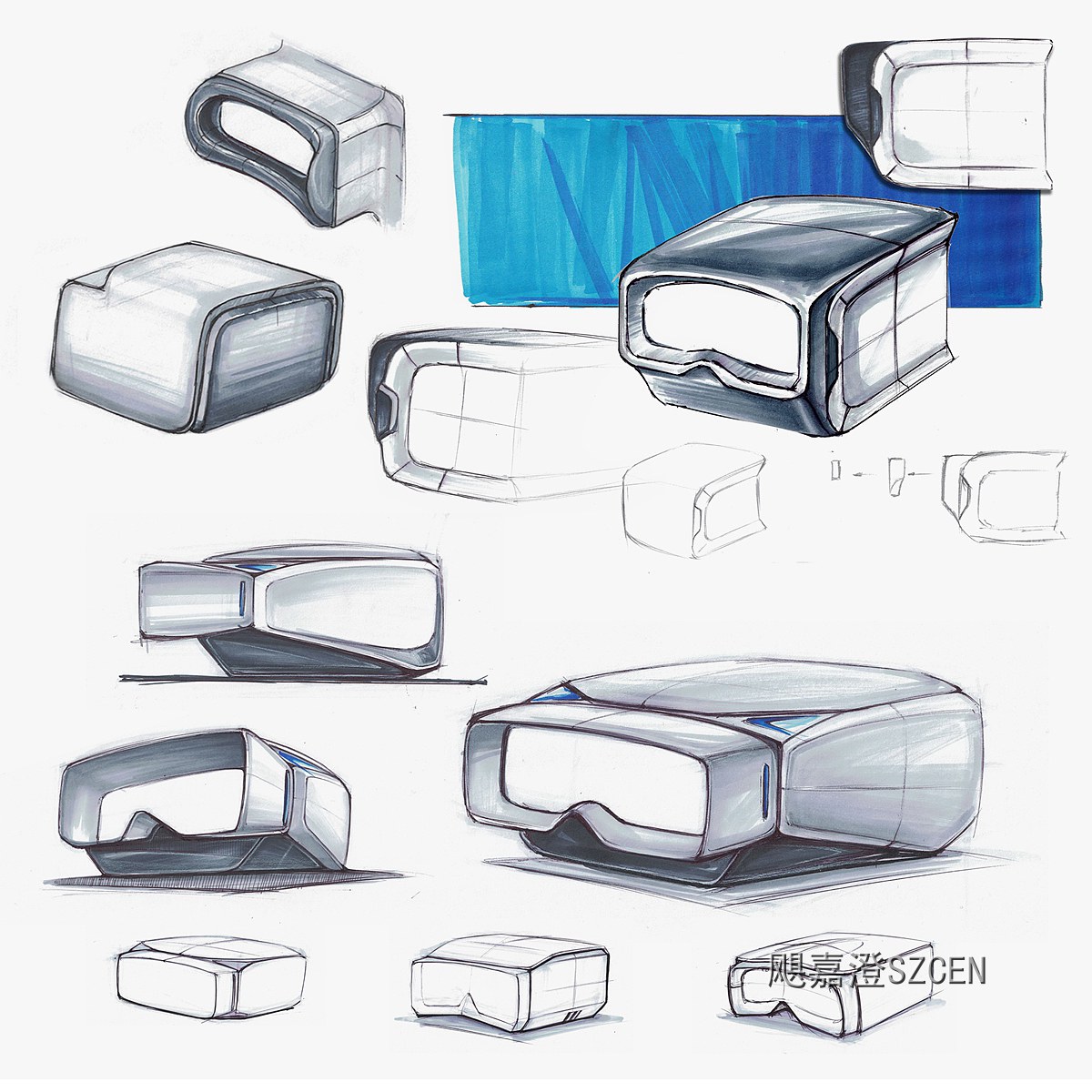

1. 造型：横向一体化流线型机身，大圆角过渡，黑白撞色设计，弱化大型医疗仪器的压迫感；底部防滑支撑托，前后收窄造型，便于医护双手搬运。前端集成观察屏幕，直接预览眼底拍摄图像，医患可同步查看。
2. 色彩材质：主体医用哑光白，屏幕边框、尾部、底部支撑采用深灰；外壳选用医用PC/ABS，耐酒精擦拭，不易留指纹，适配诊室日常消毒。
3. 人机交互：屏幕前置倾斜布局，医生站立操作时视线舒适；屏幕集成触控操作，简化实体按键；机身轮廓做握持收位，搬运时不易打滑。
亮点标签：流线一体化医用外观 | 轻量化眼科设备造型 | 前置影像触控屏 | 低压迫柔和医疗形态

二、结构设计（MD）

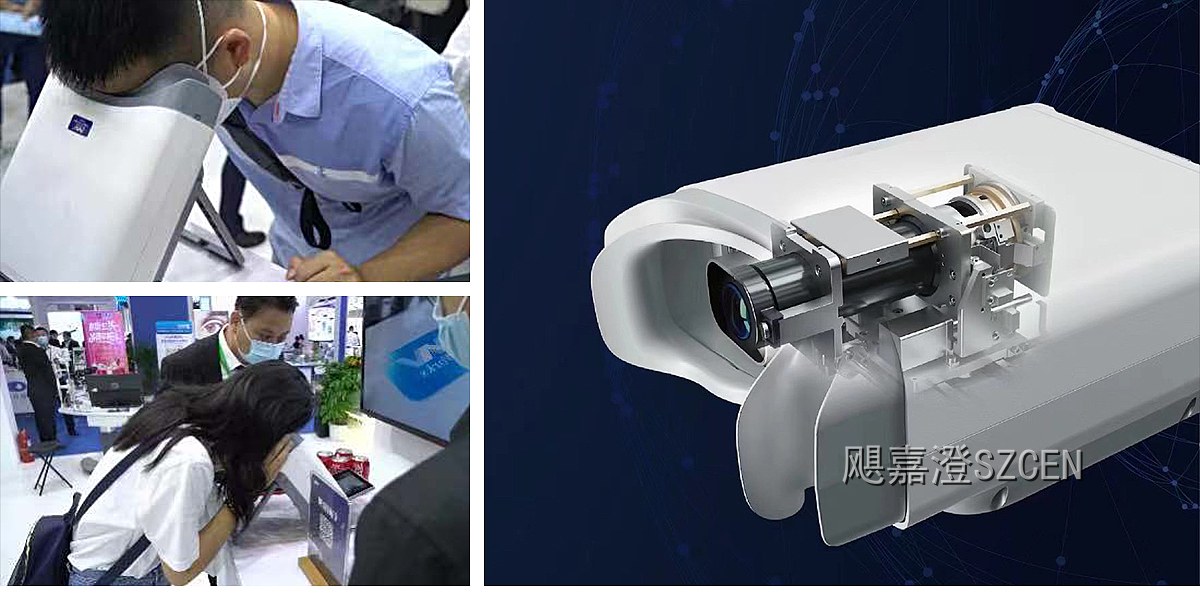

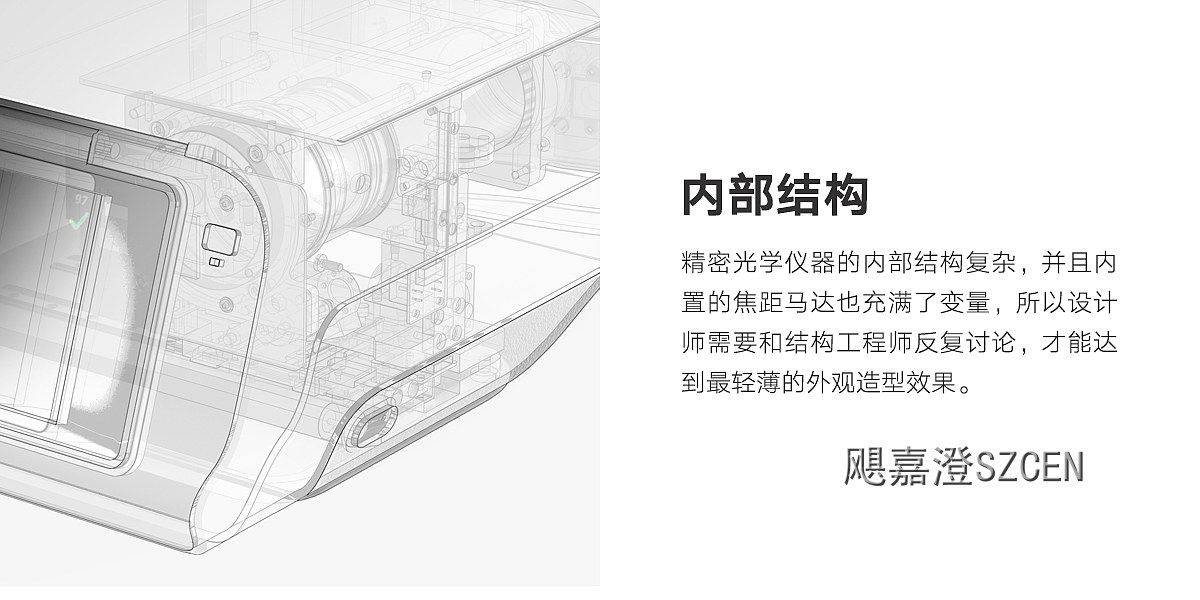

1. 内部腔体布局：前后分区独立腔体，前段容纳精密光学镜头模组，后段放置主板、电源、驱动组件；光学仓与电子仓物理隔离，减少电路对光学成像的干扰。
2. 支撑与防滑结构：底部防滑橡胶支撑底座，增加摩擦力，防止设备在诊疗台面滑移；底座做减重与加强筋平衡，兼顾整机轻量化与刚性。
3. 散热与防护结构：侧面隐藏式微孔散热，不破坏外观一体性；防尘结构设计，阻挡粉尘进入精密光学腔，保护镜头组件；外壳卡扣隐藏式装配，无外露螺丝，方便擦拭清洁。
4. 光学定位结构：预留镜头调节机构安装空间，保证镜头调焦运动无壳体干涉，保障成像精度。
亮点标签：光学/电子分区隔离腔体 | 底部防滑承载结构 | 微孔隐蔽散热 | 精密光学模组装配结构

三、样品制作
1. 外观手板：CNC加工PC/ABS外壳，哑光喷涂，曲面精细打磨，还原黑白撞色流线造型，验证外观曲面、装配缝隙。
2. 结构手板：3D打印底座、内部光学支架，测试壳体刚性、支撑稳定性，验证镜头机构运动空间。
3. 功能样机：集成光学镜头、成像传感器、触控屏、主控板，开展成像、散热、耐久测试，为医疗器械注册测试提供样机。
亮点标签：医疗级CNC外观手板 | 光学组件装配样机 | 整机功能集成样机
