医疗台车辅助系统 - 外观结构设计案例

✦ 项目概述

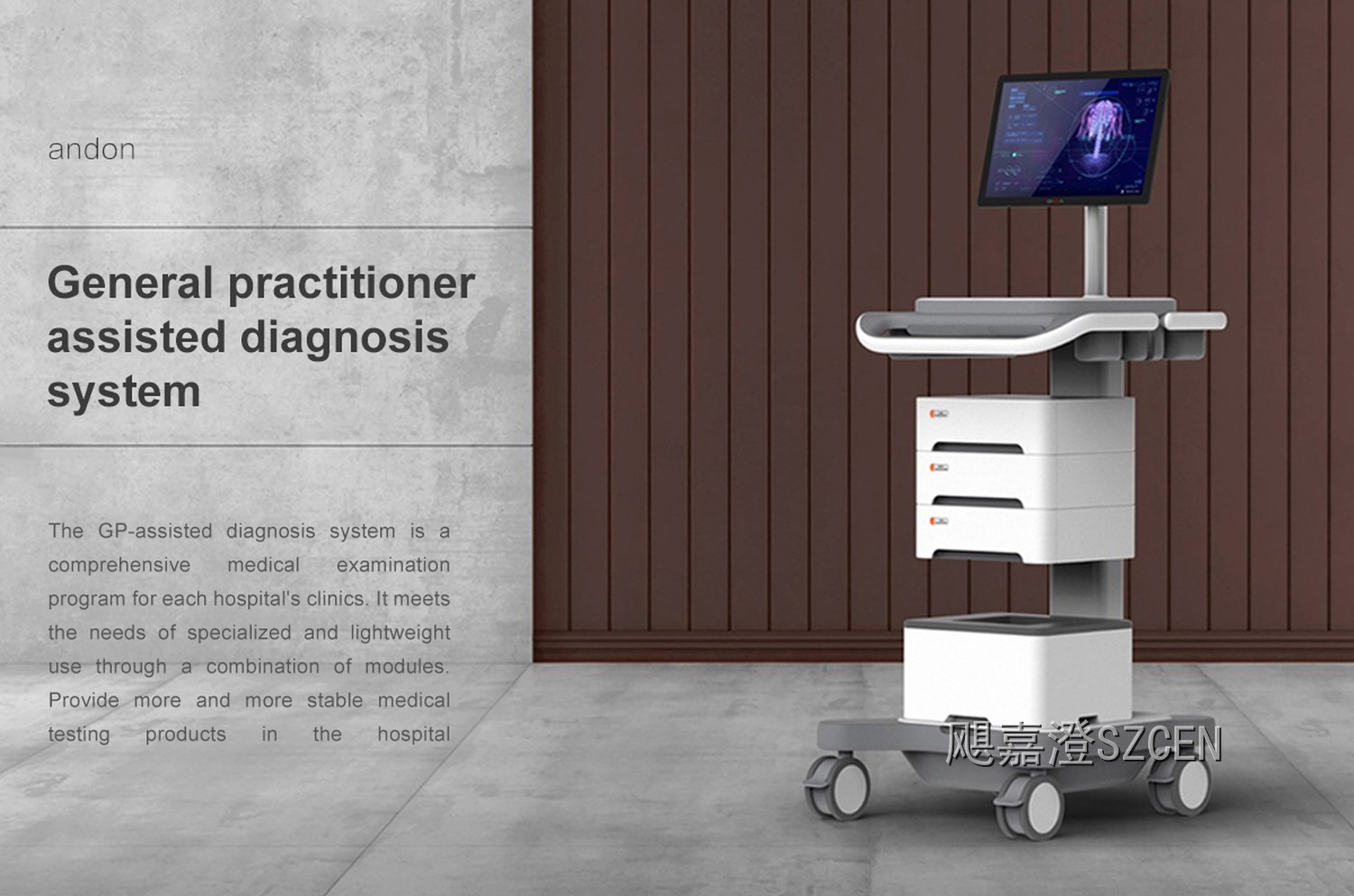

全科辅助诊断系统，面向门诊诊室的综合检查台车，适用于各级医院全科门诊。采用模块化组合设计，轻量化机身，集成电脑工作站、储物抽屉与设备仓，满足门诊多项目基础筛查、数据录入与辅助诊断需求。传统门诊台车大多功能单一，储物不足，屏幕支架调节受限，整机笨重，不方便门诊内灵活转运。
✦项目目标：打造轻量化模块化全科诊断台车，集成显示终端、工作台、多层抽屉储物、底部设备仓；造型简约现代，模块可灵活选配，屏幕高度角度可调，兼顾诊室空间、人机操作与洁净消杀需求。

✦ 一、外观设计（ID）
1. 造型语言：立柱式轻量化台车，医用白+浅灰配色，线条简洁干净。顶部工作台带护栏，放置键鼠与耗材；中段三层独立抽屉，用于病历、配件收纳；底部设备仓集成检测硬件，整体层次分明。

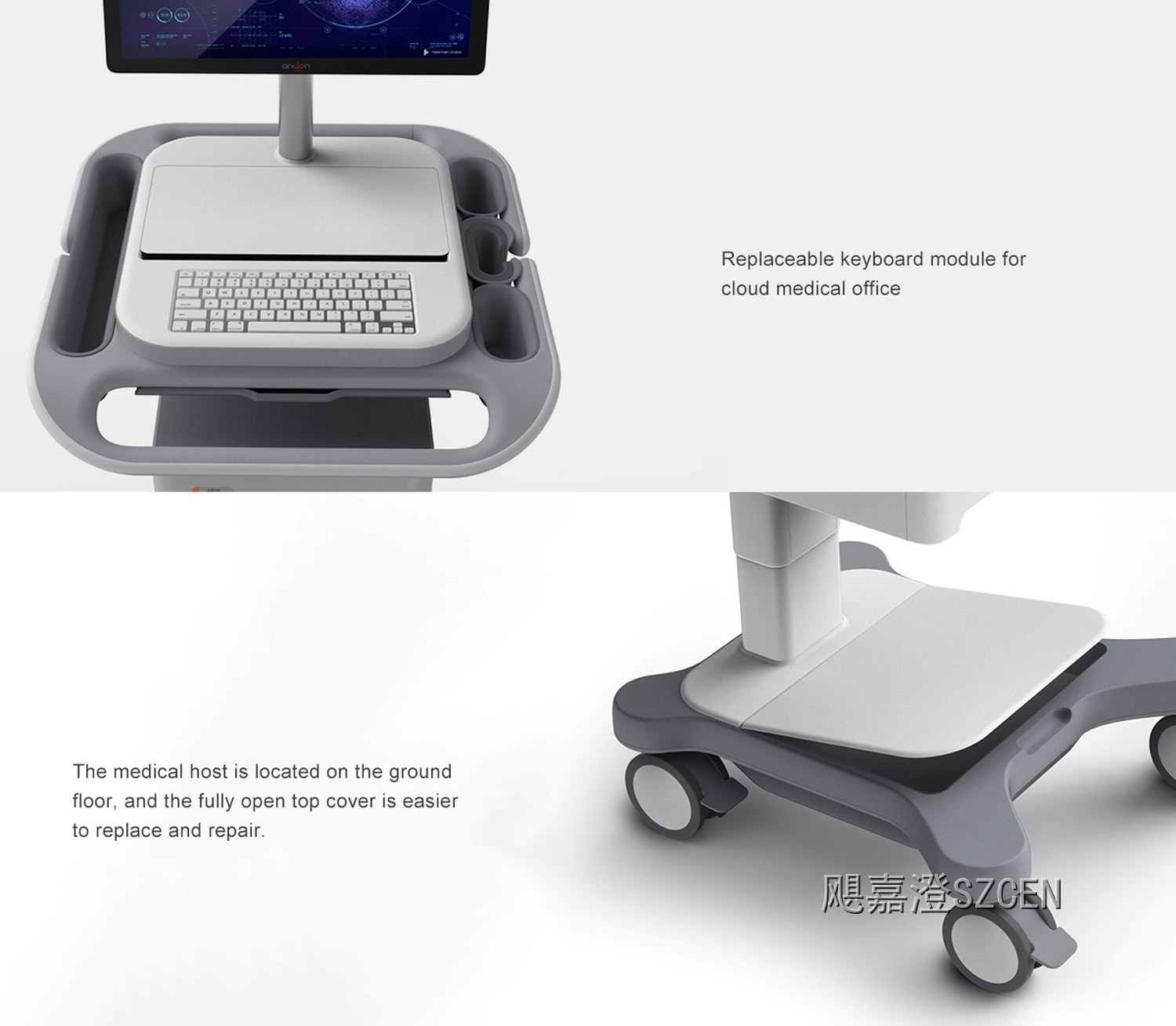

2. 交互布局：立柱上方升降支架搭载触控显示屏，屏幕可调节高度、俯仰角度，适配不同医生坐姿/站姿问诊操作；工作台侧边预留耗材卡槽，抽屉带隐形拉手，简约无突兀凸起。
3. 材质与细节：外壳选用ABS+PC，哑光表面，耐医用消毒剂擦拭；整机圆角过渡，降低磕碰风险；底部宽大底盘，搭配静音轮，小巧不占诊室空间。
亮点标签：全科门诊诊断台车 | 模块化医疗工作站 | 可升降触控屏支架 | 轻量化诊室医疗设备

✦ 二、结构设计（MD）
1. 台车主体框架：中心立柱支撑结构，钣金内骨架+塑料外饰件，轻量化设计，兼顾结构强度；模块化装配，方便拆分运输与现场维护。
2. 屏幕升降支架：可升降、俯仰调节支架，内置锁紧结构，调节后稳固不晃动，走线隐藏于立柱内部。

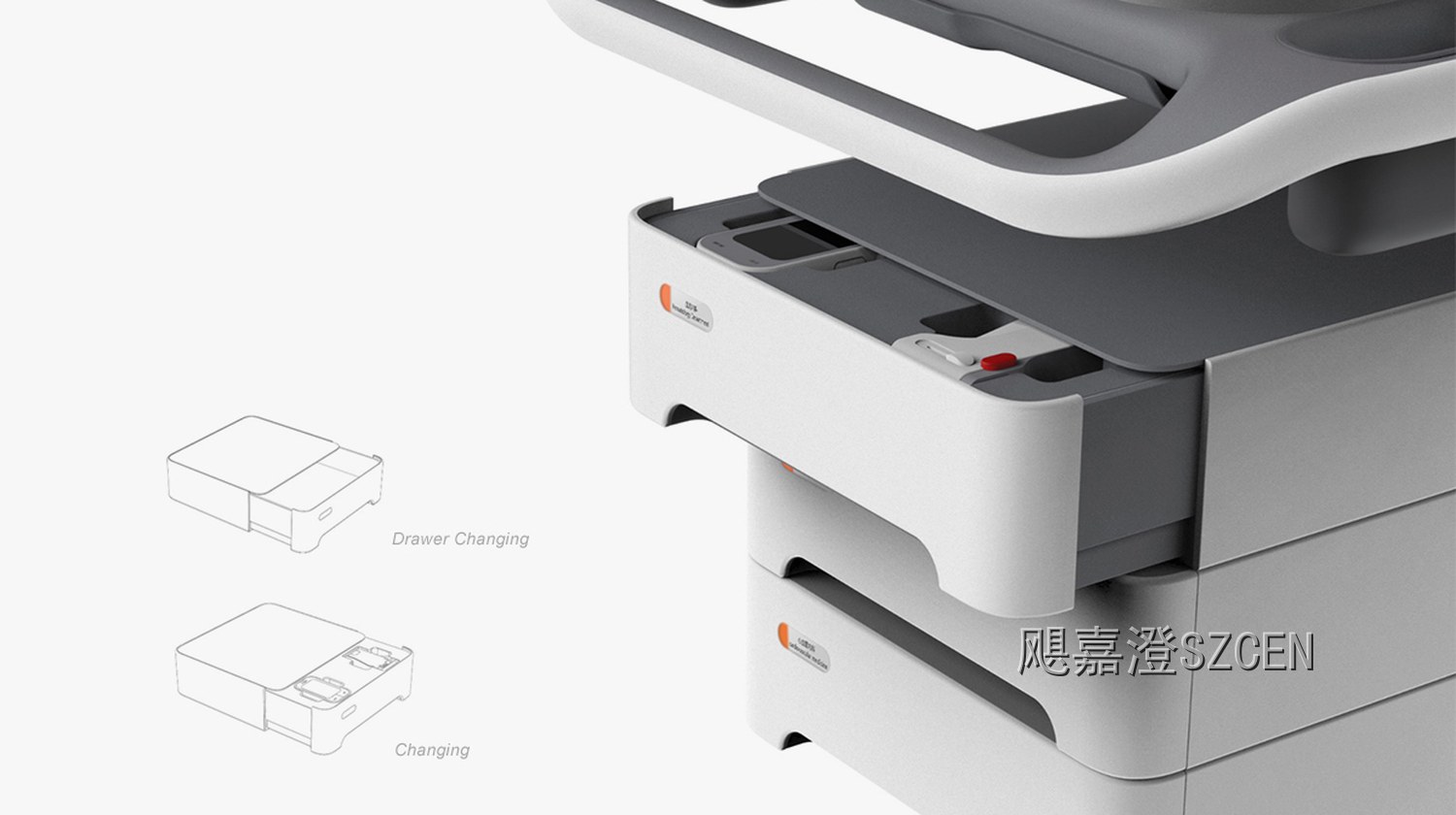

3. 抽屉与仓体结构：三段式抽屉采用静音滑轨，带限位防脱落；底部封闭式设备仓，预留散热通道，用于放置检测主机与电源。工作台侧边集成耗材挂架，可收纳探头、配件。
4. 移动底盘：加宽低重心底盘，配置带刹车静音医疗万向轮，诊室推行顺滑，制动稳定。
亮点标签：中心立柱台车骨架 | 升降隐藏走线支架 | 静音抽屉模组 | 模块化仓体结构

✦ 三、样品制作

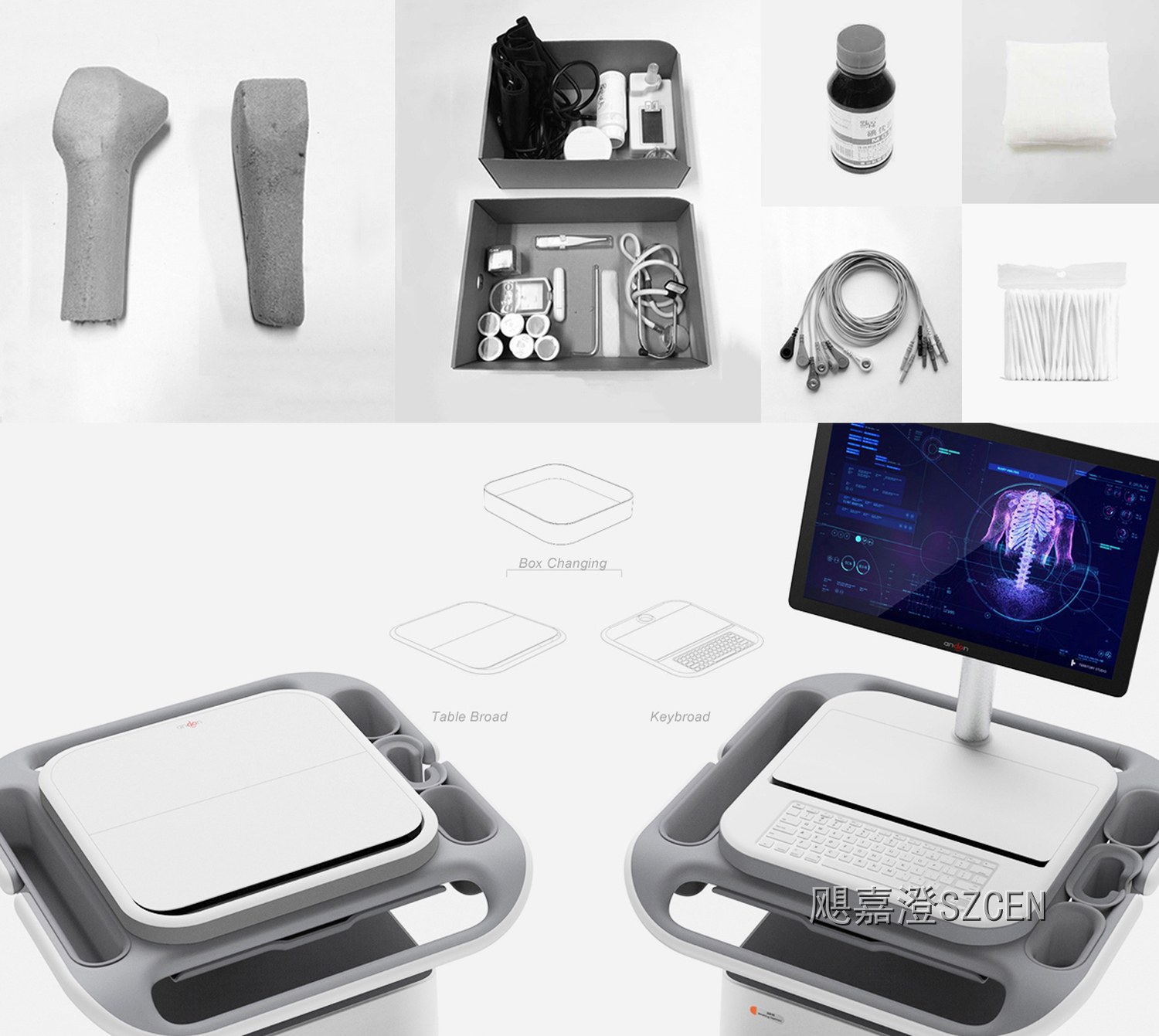

1. 外观手板：CNC加工工作台、抽屉、外壳饰件，分色喷涂，还原简约医用外观，验证整机比例与造型质感。
2. 结构手板：3D打印支架、抽屉、卡扣配件，测试屏幕升降俯仰、抽屉推拉、壳体装配匹配度。
3. 功能样机：装配触控屏、抽屉模组、底部主机仓，调试支架锁紧、整机移动，用于医院方案演示、产品评审。
亮点标签：门诊工作站CNC外观手板 | 升降支架结构样机 | 模块化全科诊断台车样机

全科辅助诊断系统，医院全科门诊轻量化综合检查台车设计项目。整机采用中心立柱模块化结构，顶部配置可升降触控显示终端与诊疗工作台，中段多层静音抽屉用于病历、耗材收纳，底部设备仓容纳检测硬件。屏幕可多角度调节，立柱内部隐藏走线；低重心底盘搭配静音刹车轮，方便在门诊诊室灵活转运。整机圆角设计，外壳平整易擦拭消杀，模块可按需组合配置。
