CNC加工中心｜立式机床钣金外观设计

  项目概述
本项目为立式CNC加工中心整机钣金工业设计，面向精密数控装备厂商。传统机床造型厚重呆板，操作面板布局不合理，品牌识别弱，钣金分割杂乱。项目结合人机工程、钣金工艺、车间安全规范，完成整机外观重塑与防护壳体结构开发，优化操作体验、提升设备高端感，同时兼顾生产装配、检修维护、铁屑与切削液防护需求。

一、外观设计（ID）

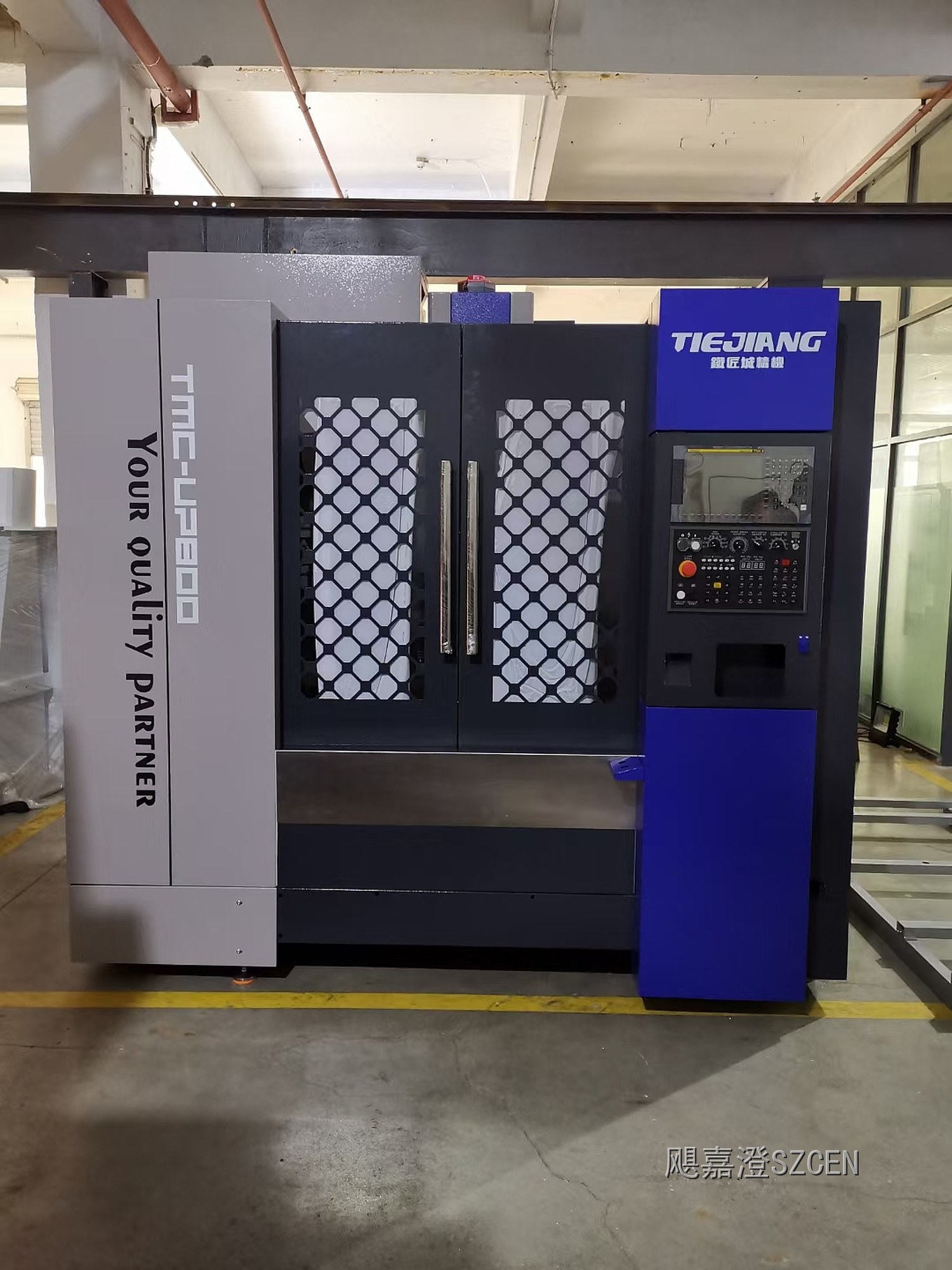

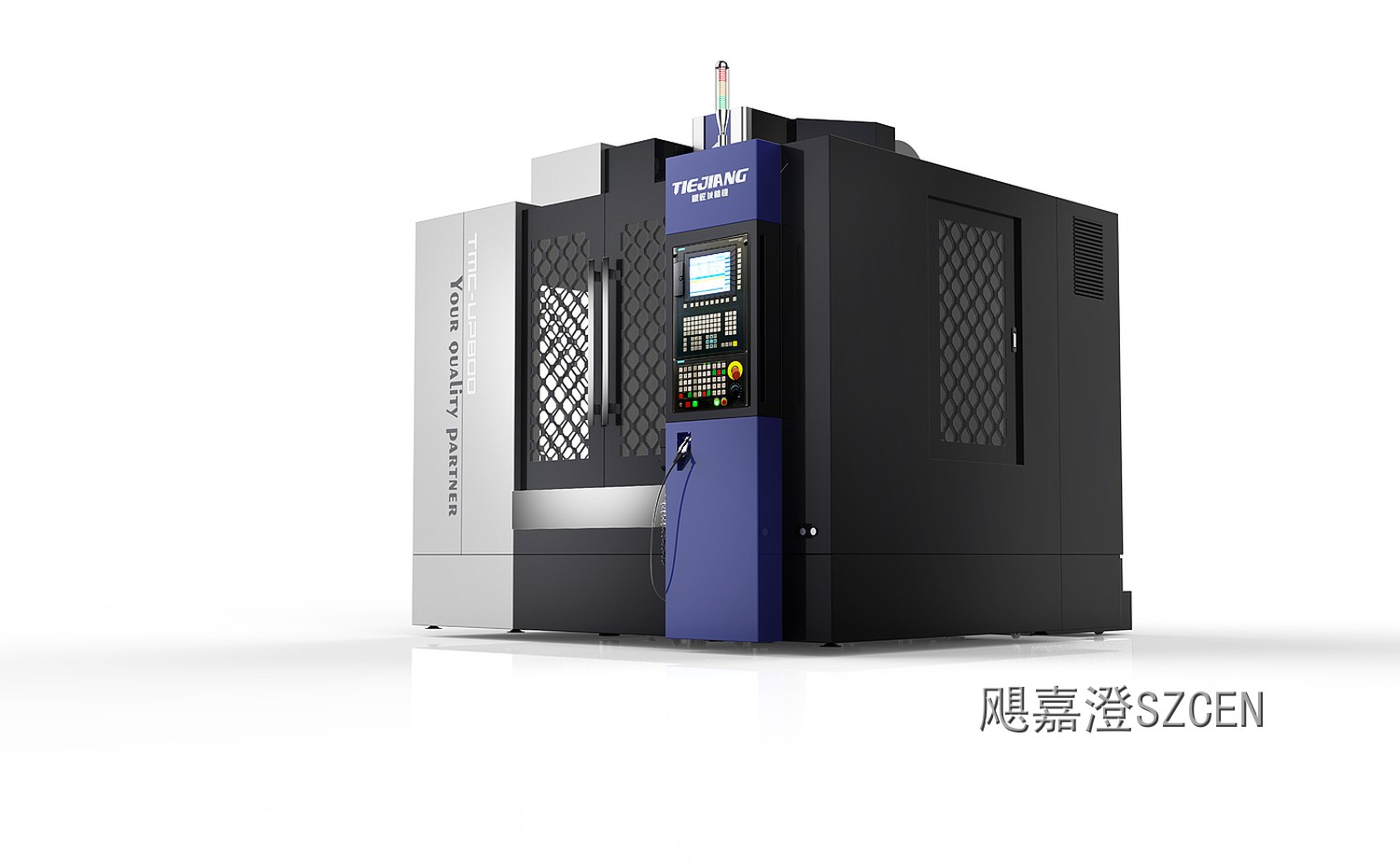

1. 整机造型
硬朗块面组合造型，采用白、深灰、宝蓝三色搭配，形体分割简洁大气，弱化大型机床笨重感，凸显精密装备稳重专业气质。左右非对称布局，操作区与设备主体层次清晰。
2. 正面加工舱
居中大开门全景钢化玻璃观察窗，双开门拉手设计，方便工件装卸；大面积透明视窗，可直观观测内部切削加工状态。
3. 右侧操作面板模组
独立蓝色竖向操作柜，集成显示屏、按键矩阵、急停按钮；顶部搭载三色报警灯，实时反馈运行、待机、故障状态；预留气源接口与插座，管线收纳规整。

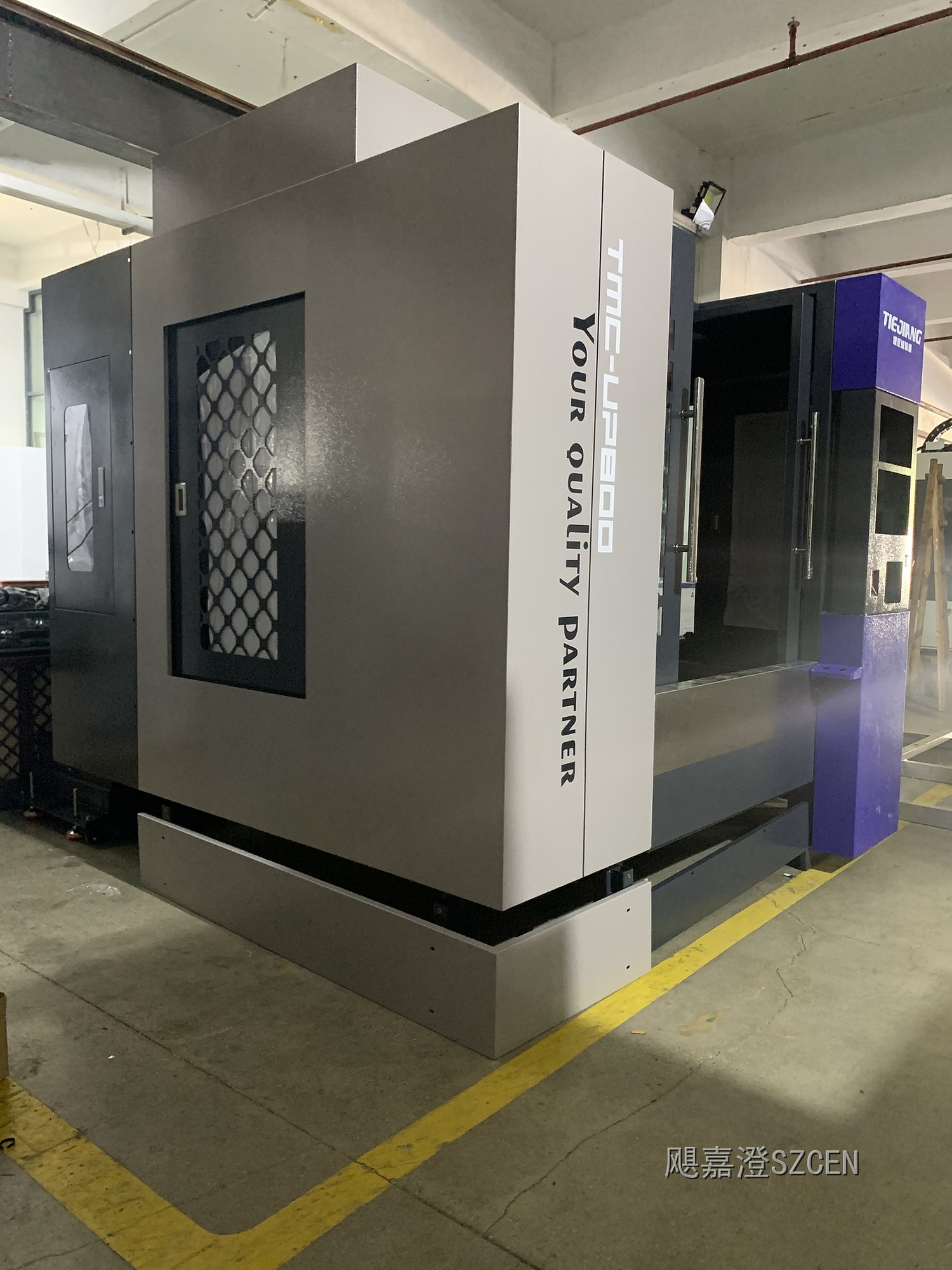

4. 左侧机身
大面积平整钣金立面，竖向印刷品牌标语与设备型号，塑造品牌识别面，简洁利落。
5. 材质工艺
主体采用冷轧钢板钣金折弯焊接；观察窗选用高强度钢化玻璃；表面静电喷塑，耐油污、抗磕碰，适配工厂车间复杂环境。

亮点标签：CNC立式加工中心外观设计 | 机床钣金外壳设计 | 数控装备ID设计 | 工业机床造型设计 | 精密加工设备外观

二、结构设计（MD）
1. 钣金模块化壳体结构
整机外壳做合理分块，拆分钣金件，适配折弯、焊接工艺，控制拼缝精度；壳体与床身设置定位结构，提升装配效率。
2. 双开门防护门结构
防护门铰链、导轨、锁止机构设计，关门密封可靠；玻璃边框加装密封胶条，阻挡切削液飞溅、铁屑外泄，满足机床安全标准，加强筋提升抗冲击性能。

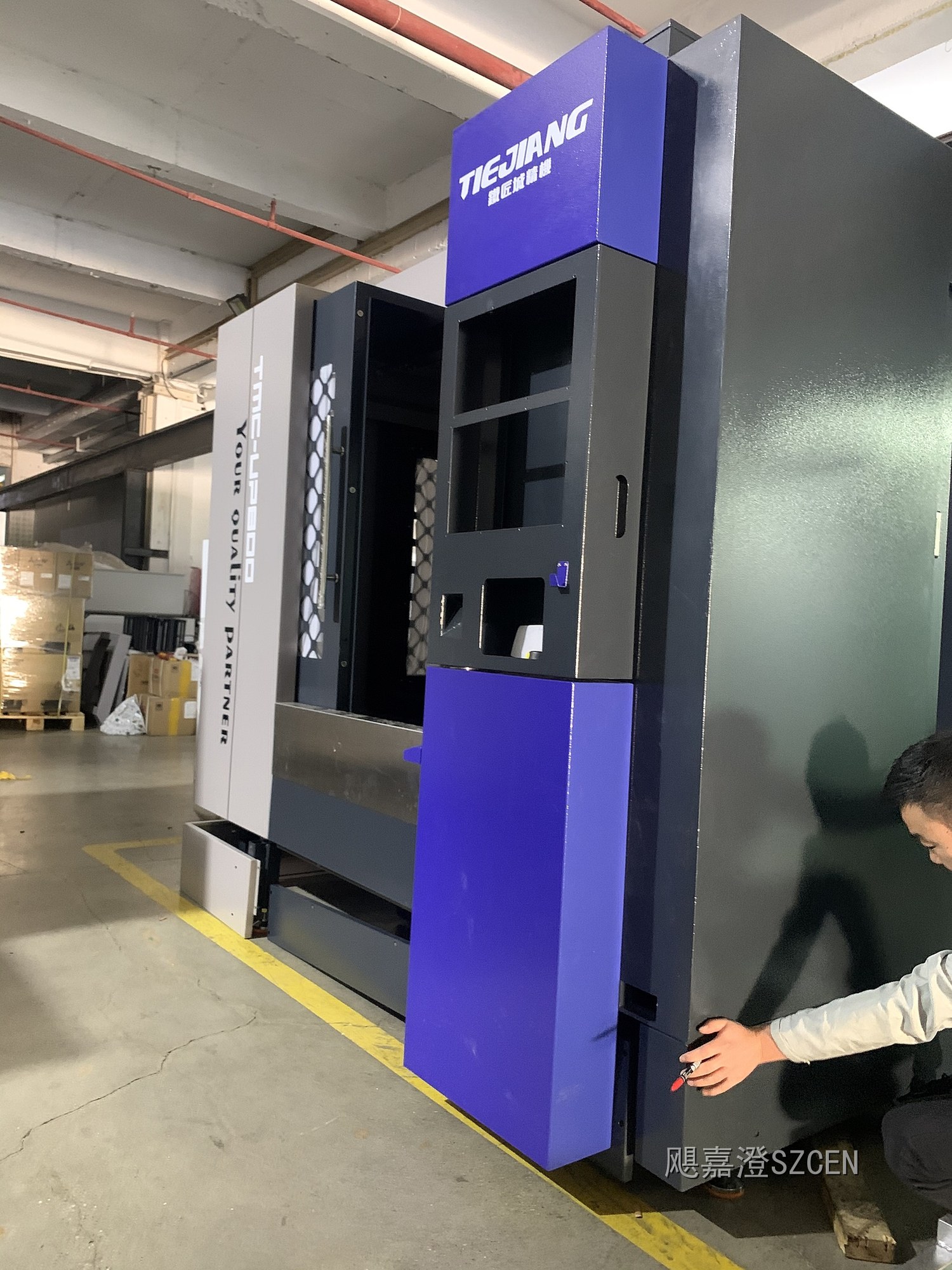

3. 独立操作柜结构
右侧操作柜为独立钣金模组，内部做强弱电分区，电控支架预留检修空间，面板模组可拆卸，便于后期维修更换屏幕、按键组件。

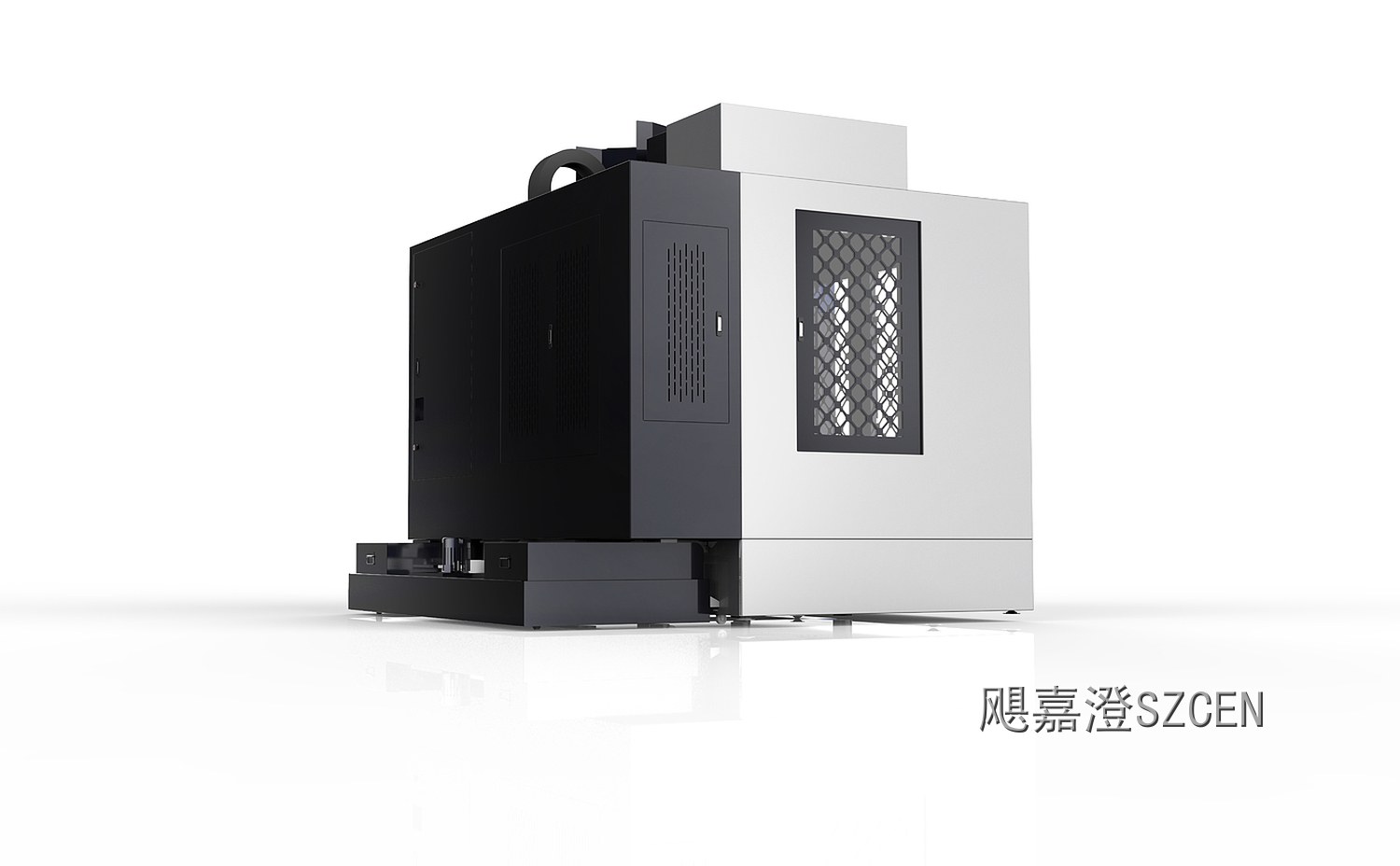

4. 机身检修结构
机身背部、顶部设置可拆卸检修盖板，方便主轴、管路、电气组件维护；底部钣金基座加固，承载稳定性强。
5. 防护与排水结构
舱内钣金设计导流结构，切削液定向回流，防止渗漏；钣金边角做圆角处理，规避车间操作磕碰风险。

亮点标签：机床钣金结构设计 | 加工中心防护壳体结构 | 双开门钣金防护结构 | 操作柜模组结构 | 数控设备钣金结构

三、样品制作
1. 外观手板：CNC加工外观壳体、观察窗、操作柜外壳，喷涂上色，验证整机比例、分块造型与配色方案。

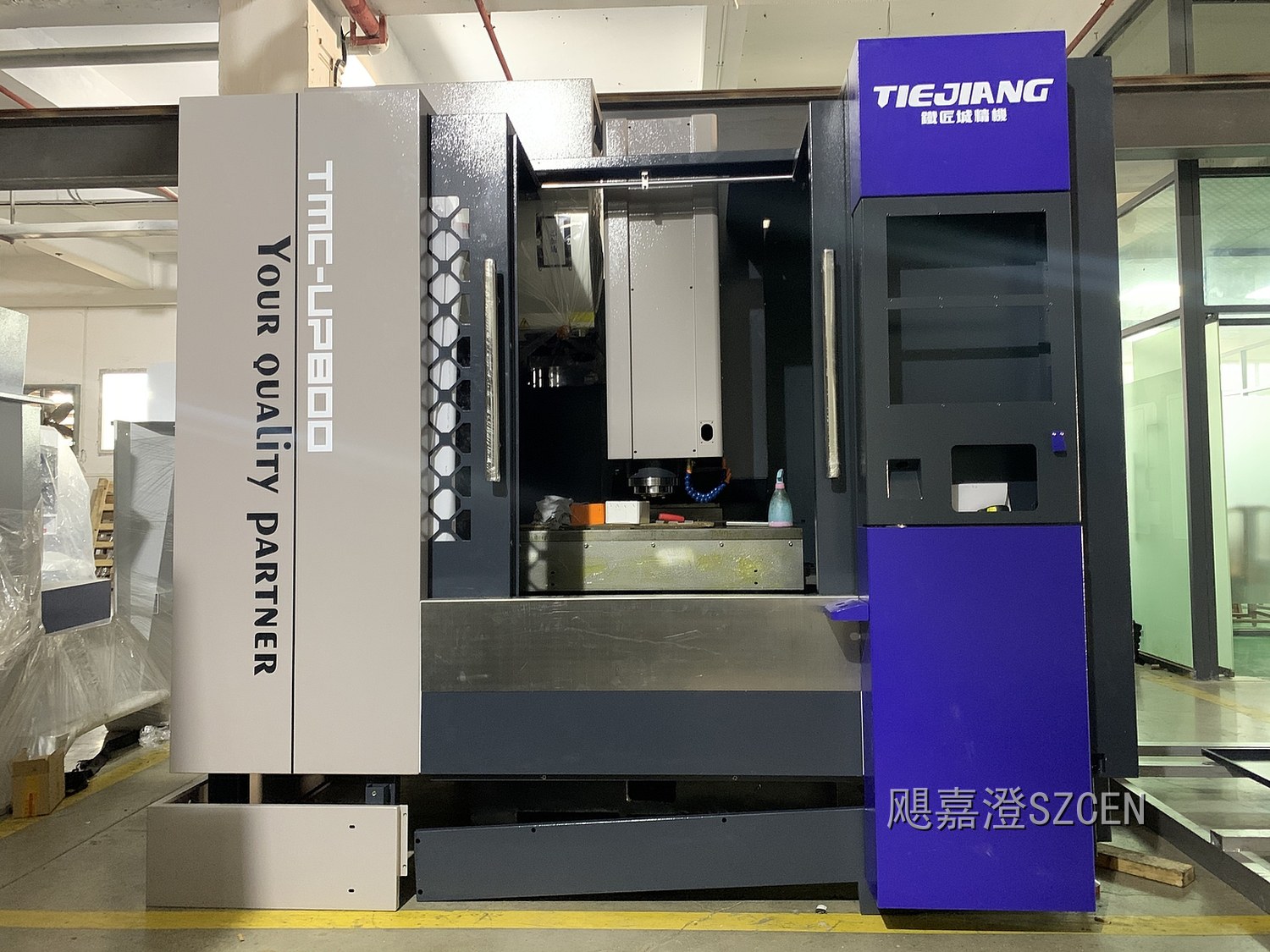

2. 钣金样机：按拆分图纸制作钣金首件，折弯焊接喷塑，测试装配匹配度、防护门开合、拼缝控制。
3. 功能样机：钣金壳体与机床床身联调，测试检修便捷性、舱体密封、切削液导流防护效果。

亮点标签：机床钣金手板样机 | CNC加工中心钣金首件 | 工业设备外壳打样 | 数控装备样机制作

本项目为立式CNC加工中心整机钣金外观与结构设计。设备采用块面化非对称造型，白、深灰、宝蓝三色搭配，视觉层次分明。正面配置双开式全景防护门，大视野钢化玻璃便于实时观察加工工况；右侧独立集成操作柜，搭载人机交互面板与顶部三色状态灯，管线收纳规整。左侧立面预留品牌标识区域，强化品牌形象。整机采用模块化钣金拆分，兼顾钣金加工工艺、装配精度与车间安全防护；舱内导流密封结构，有效阻挡铁屑与切削液飞溅，多处可拆卸盖板便于设备检修维护。
