 CNC加工中心｜钣金工业设备外壳设计项目案例
适配四大业务板块：外观设计、结构设计、逆向测绘、样品制作，可直接用于官网案例页、宣传册

项目概述
本项目为立式CNC加工中心整机钣金外观设计，面向精密机械加工厂商。传统机床钣金造型笨重、线条杂乱，观察窗、操作面板、排屑机构布局割裂，设备视觉档次不足，同时存在钣金拼缝多、防护密封性差、检修不便等问题。
项目围绕工业美学、人机工程、钣金工艺约束，重构整机外观与钣金壳体结构，兼顾安全防护、操作便捷性、维护便利性，提升设备品牌形象。

一、外观设计（ID）
1. 整机造型

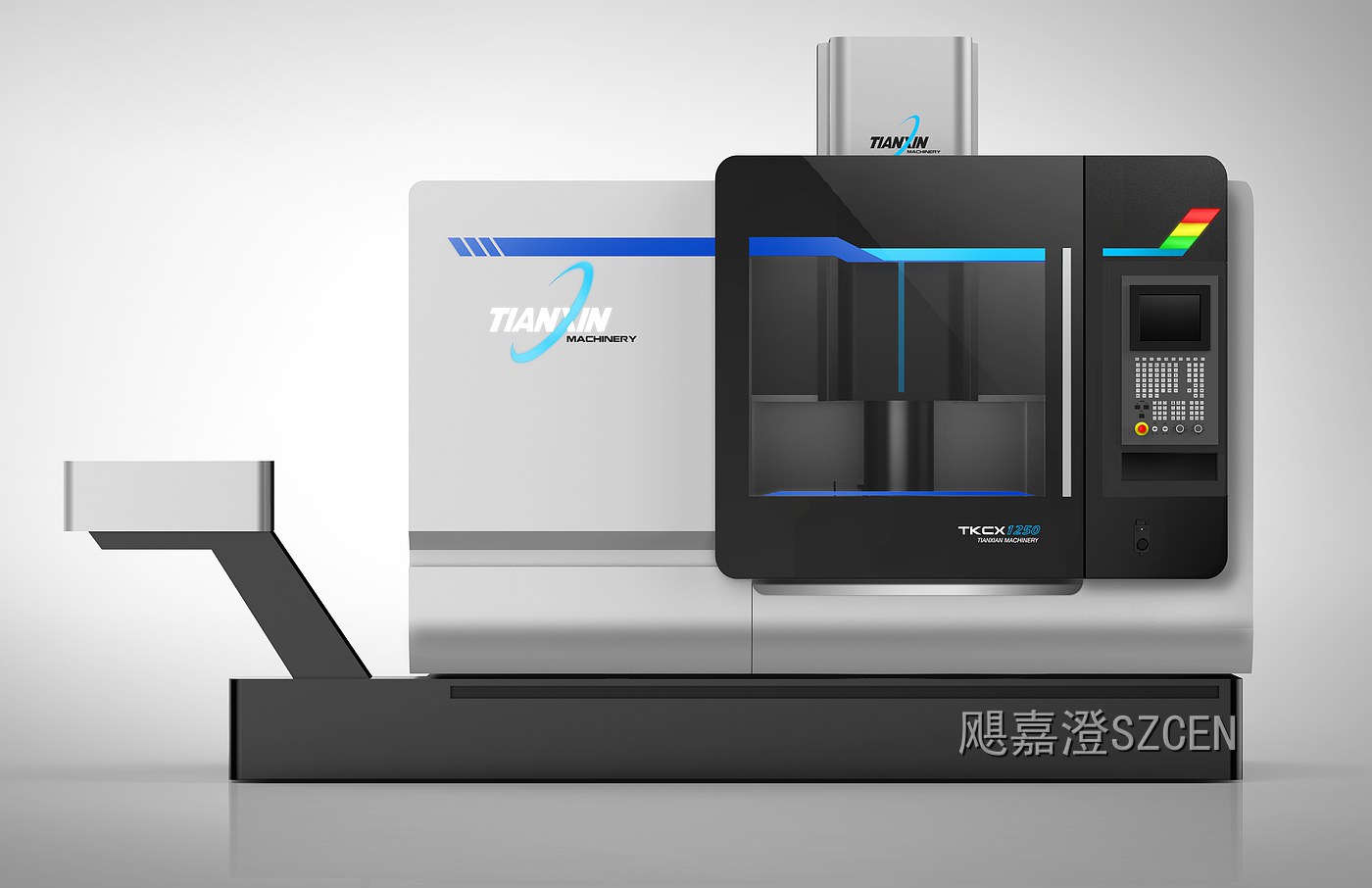

采用简洁硬朗的块面化设计，主体灰白搭配黑色高透观察窗，蓝色装饰线条点缀，弱化重型机械的笨重感；形体分割干净利落，几何感强，符合高端机床稳重专业气质。
2. 正面操作区域

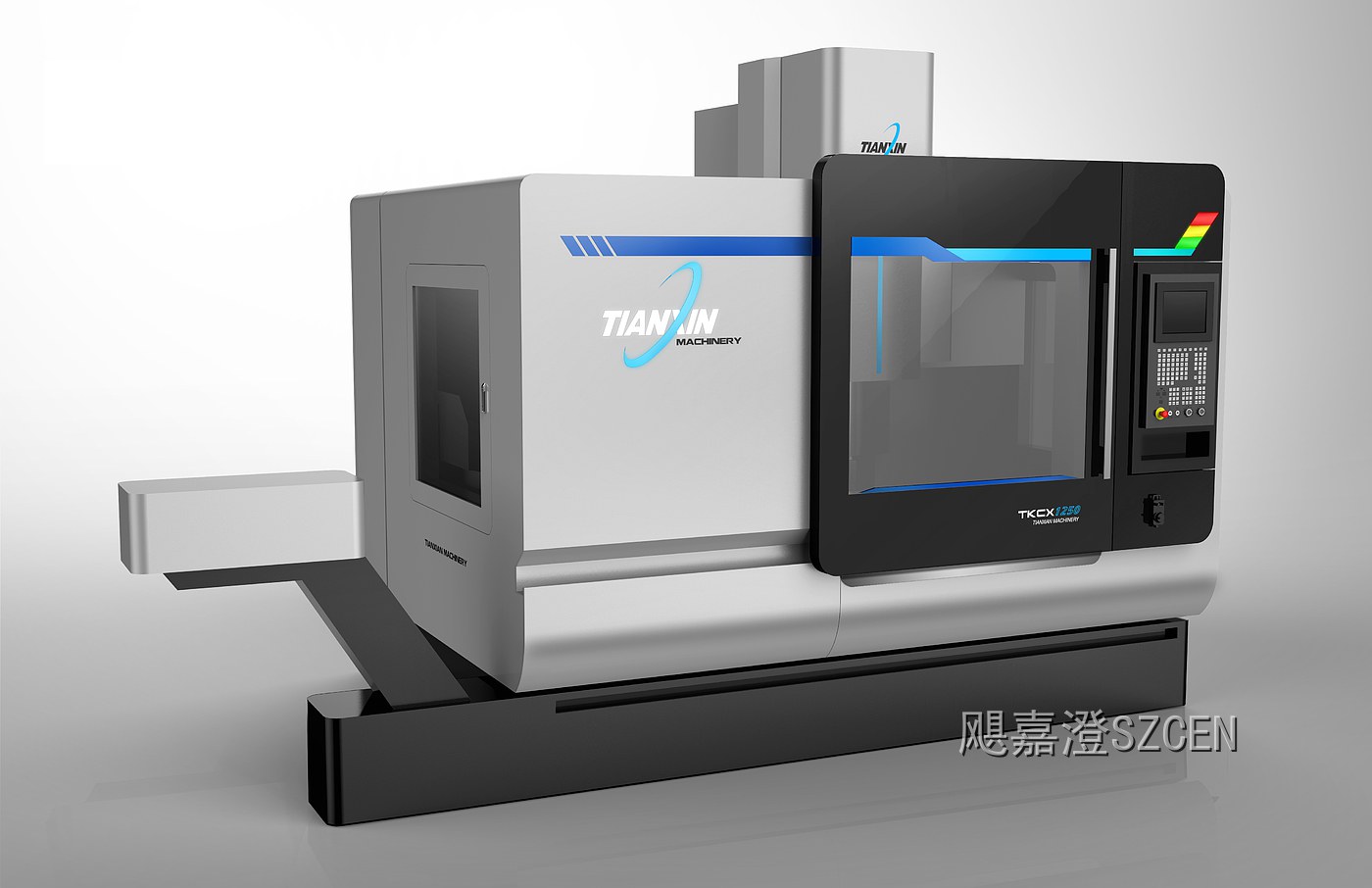

大面积黑色钢化玻璃观察窗，搭配蓝色氛围饰条，方便实时观测内部切削加工状态；右侧集成独立竖向操作面板模块，屏幕、按键、急停按钮布局符合操作工使用习惯。面板上方搭载三色状态指示灯，直观反馈运行、待机、故障信号。
3. 侧边与排屑结构
左侧外伸式排屑器一体化造型，斜向悬臂结构，造型和主机风格统一，避免突兀；钣金大分块设计，减少零散小盖板，外观整体性更强。
4. 品牌视觉
机身预留大面积品牌LOGO区域，装饰线条做斜向几何分割，强化品牌识别；整机配色沉稳，适合工厂车间环境。
5. 材质工艺
主体为冷轧钢板钣金折弯焊接成型；观察窗采用高强度钢化玻璃；表面静电喷塑，耐磨耐油污，便于车间清洁，抗腐蚀。

亮点标签：CNC加工中心外观设计 | 机床钣金外壳设计 | 工业设备钣金造型 | 立式加工中心ID设计 | 精密机床外观

二、结构设计（MD）
1. 钣金壳体分块结构
整机外壳模块化钣金拆分，合理规划折弯、焊接边界，降低钣金加工难度；壳体与床身预留装配定位结构，保证装配精度，控制拼接缝隙。
2. 防护门与观察窗结构
机床防护门铰链、导轨结构设计，关门锁紧可靠；钢化玻璃做密封胶条防护，防切削液、铁屑飞溅，满足设备安全规范；玻璃框钣金加强筋设计，提升抗冲击性能。
3. 操作面板模组结构
独立面板钣金支架，内部预留电控安装腔体，强弱电分区；面板为可拆卸模组，方便后期检修、更换显示屏与按键组件。
4. 排屑器连接结构
排屑悬臂钣金支架加强设计，与主机钣金密封衔接，防止切削液渗漏；可拆卸结构，方便清理铁屑。
5. 维护检修结构

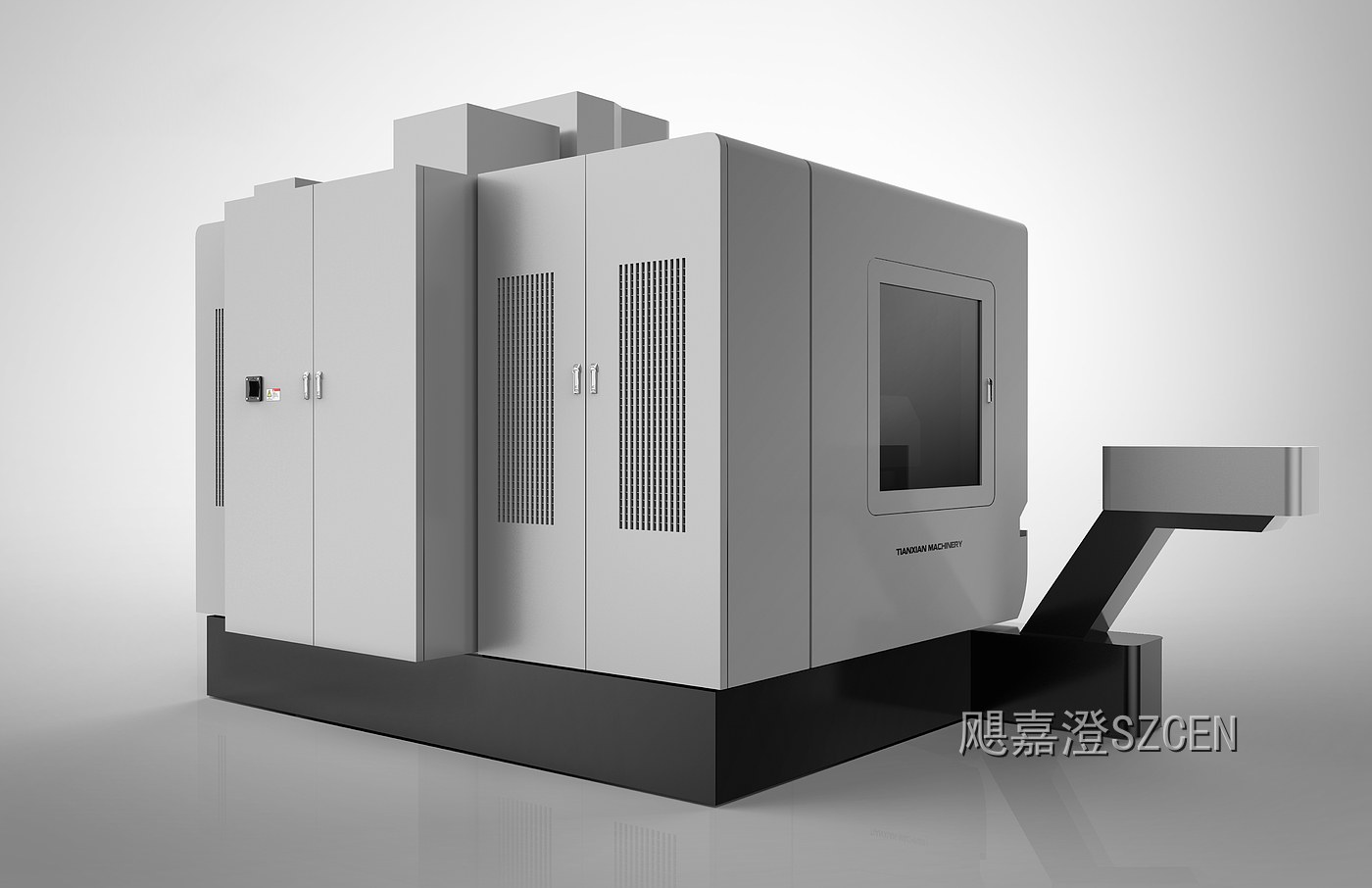

机身背部、顶部设置可拆卸检修盖板，快速打开维护内部主轴、管路；整机防护壳体满足设备安全防护标准。

亮点标签：机床钣金结构设计 | 加工中心防护外壳结构 | 钣金折弯焊接结构 | 操作面板模组结构 | 工业设备防护结构

三、样品制作
1. 外观手板：CNC加工外观壳体模型、观察窗、面板外壳，喷涂上色，验证整机比例、分块造型、配色效果。
2. 钣金样机：按拆分图纸制作钣金首件，折弯、焊接、喷塑，测试装配匹配度、防护门开合、拼缝控制。
3. 功能样机：钣金壳体与机床床身装配联调，验证检修、排屑、防护密封，确认防飞溅、防渗漏性能。

亮点标签：机床钣金手板 | CNC加工中心钣金首件 | 工业设备外壳样机 | 钣金壳体打样

官网&宣传册精简文案
本项目为立式CNC加工中心整机钣金外观与结构设计。设备采用简约块面造型，灰白主色调搭配黑色全景观察窗与蓝色装饰线条，重塑重型机床视觉质感。正面集成大视野防护观察窗，右侧独立人机操作面板搭配三色状态灯，方便操作人员监控加工状态；左侧一体化排屑器，造型与主机统一。整机钣金采用模块化拆分设计，兼顾钣金加工工艺、装配精度与防护安全，密封结构有效阻挡铁屑、切削液飞溅；预留多处可拆卸检修盖板，降低后期维护难度。


CNC加工中心 机床钣金外壳设计 工业钣金设备 立式加工中心外观设计 精密机床钣金结构
