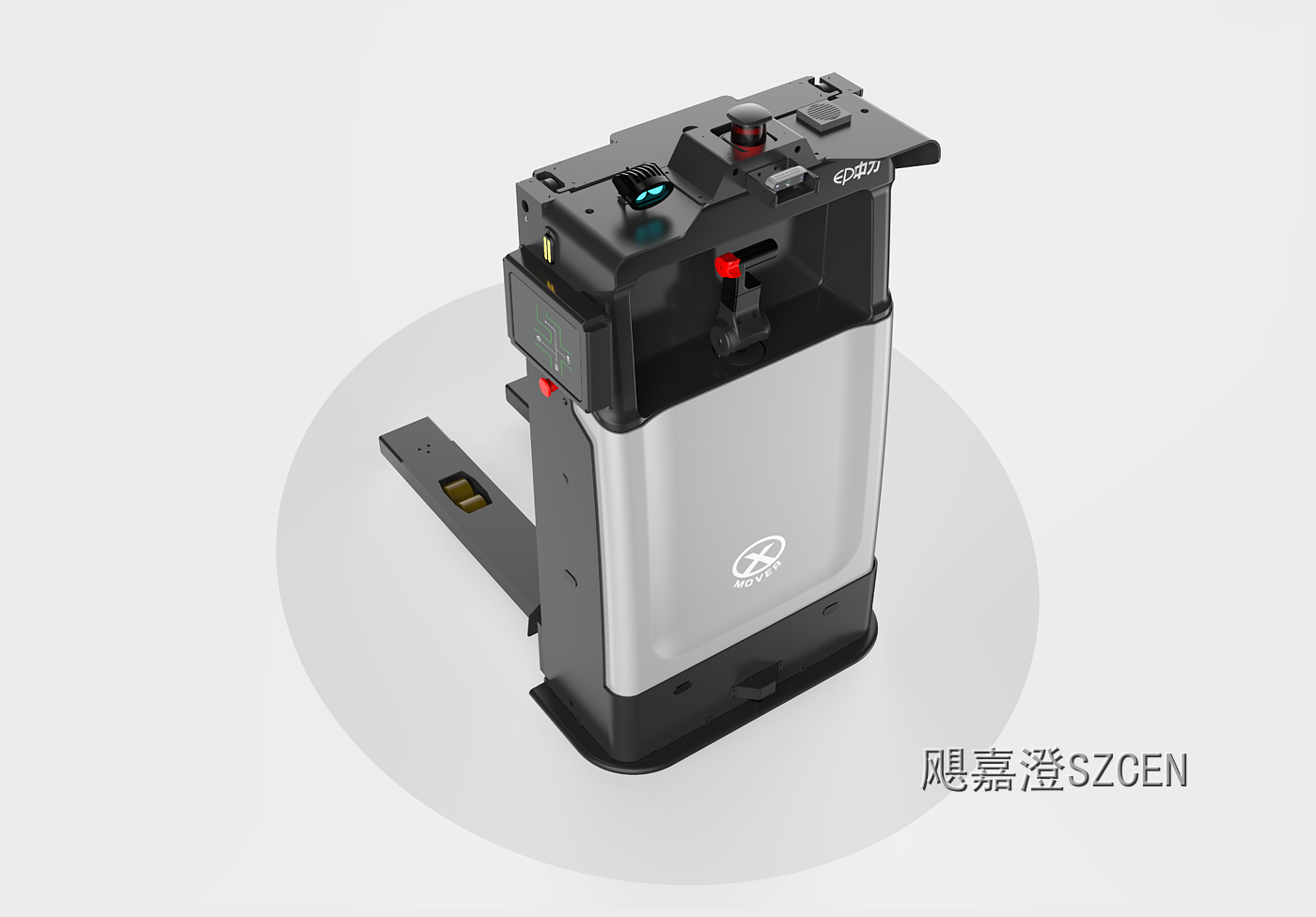

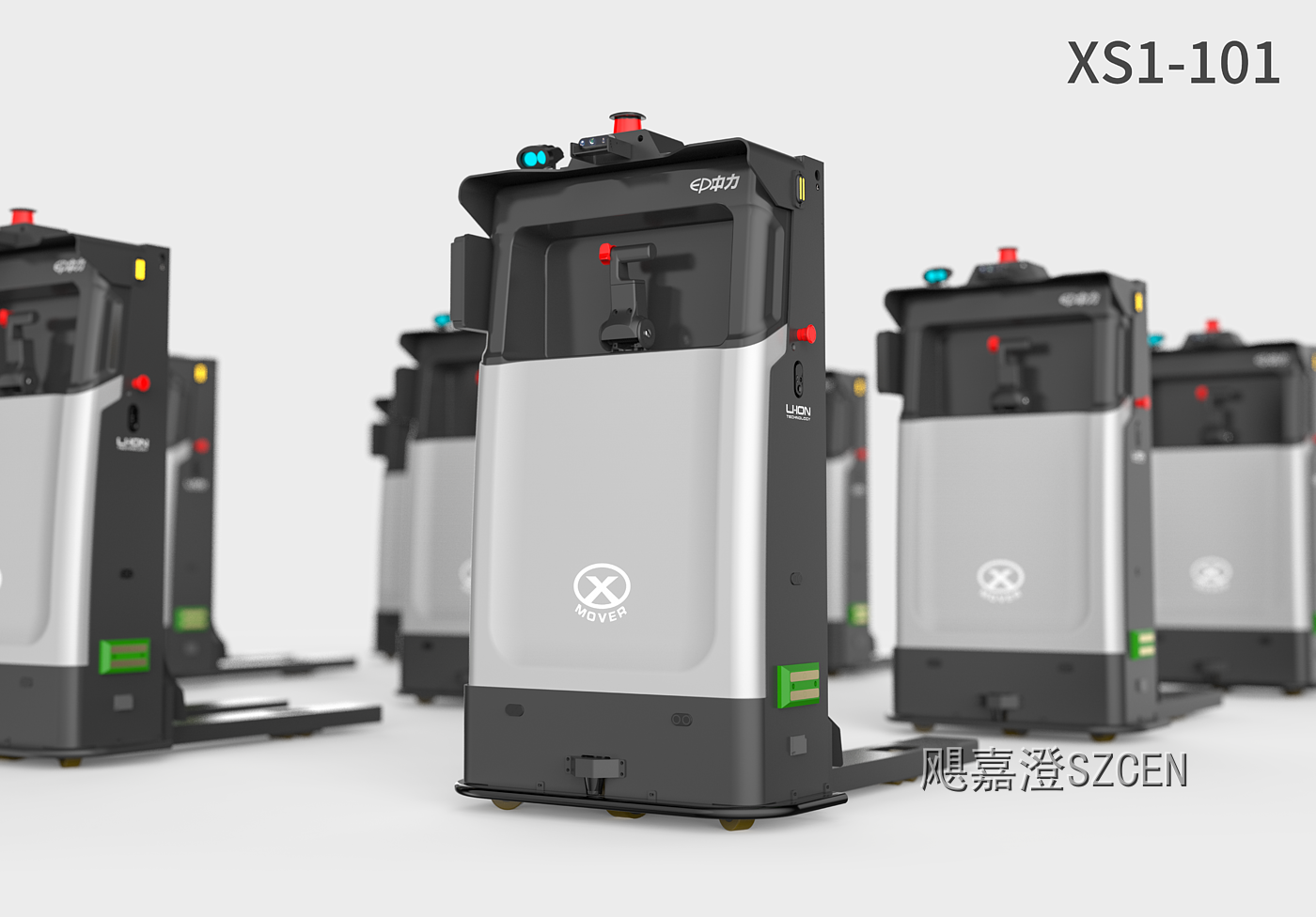

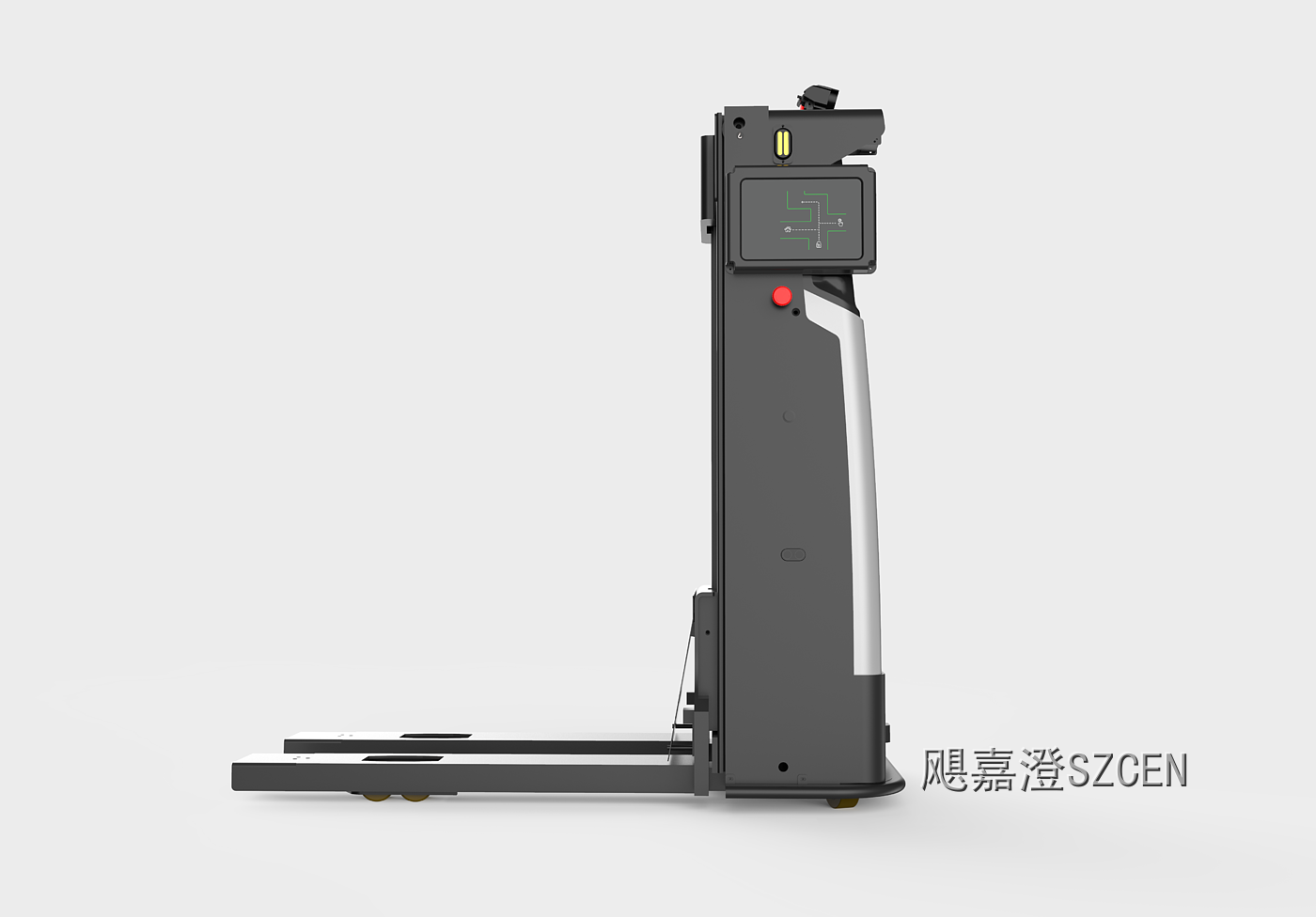

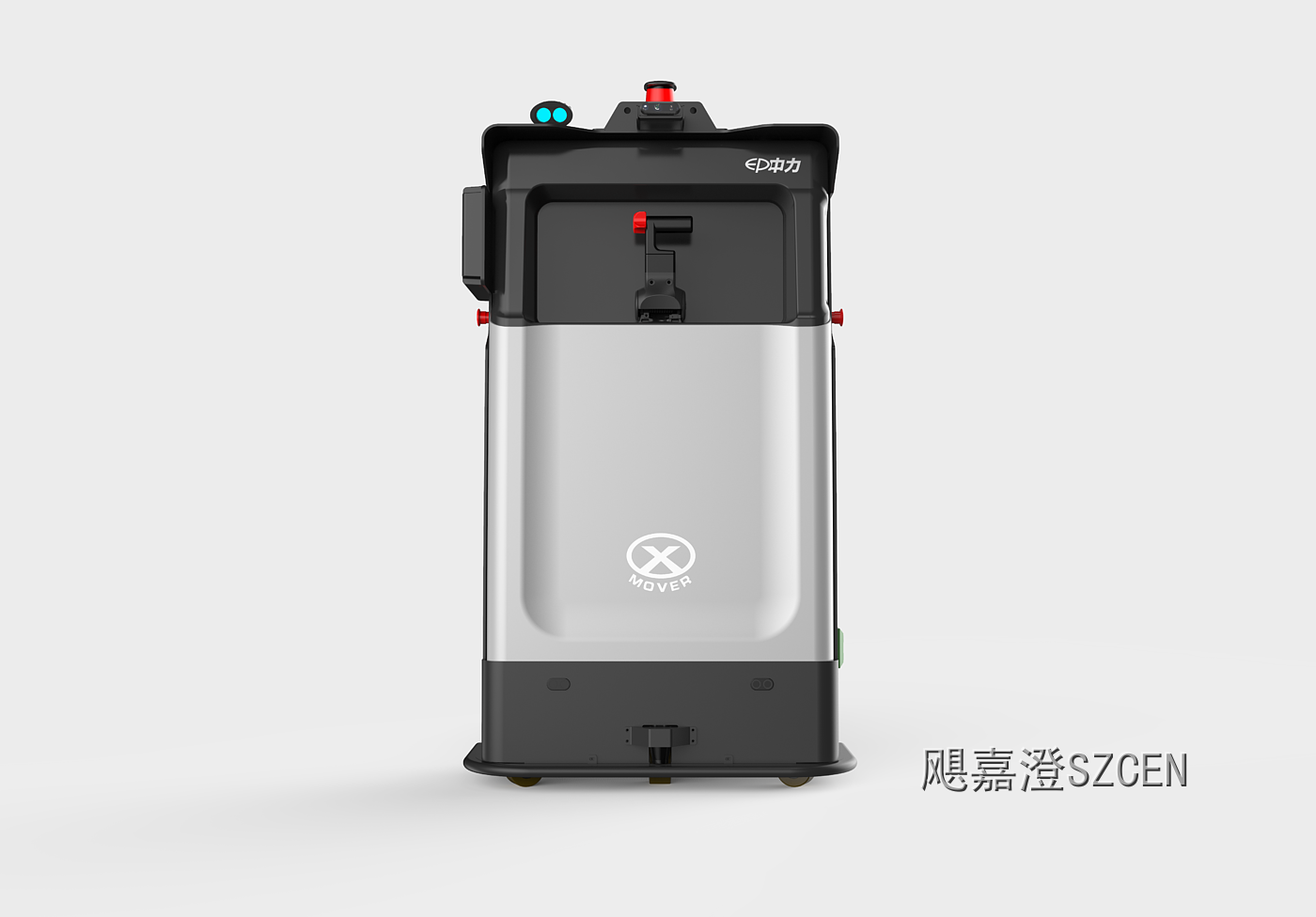

XS1-101堆垛机器人

XS1-101堆垛机器人，相较于传统改造机器人，整车重量更轻、体积更小、更灵活，适用于窄巷道空间及多楼层搬运堆高作业应用。采用AGV用驱动浮动装置，保障车辆运行过程中更加稳定。采用激光SLAM/激光反光板 导航方式，5.8GHz工业级WIFI通讯方式。
整车外观设计简约轻巧，预留小手柄便于用户操作，多场景多功能使用。

项目概述
自动堆垛AGV机器人，广泛应用于智能仓储、工厂产线，完成托盘货物的自动搬运、堆高、存取作业。传统堆垛AGV外观笨重，操作交互布局杂乱，传感器防护弱，升降门架外露，在狭窄仓储通道容易发生碰撞，检修维护不便。
本项目针对仓储场景，一体化设计堆垛AGV整机外观与防护结构，优化门架、操作面板、安全组件布局，兼顾重载性能、空间通过性、运维便捷性，适配仓库窄通道作业。

一、外观设计（ID）

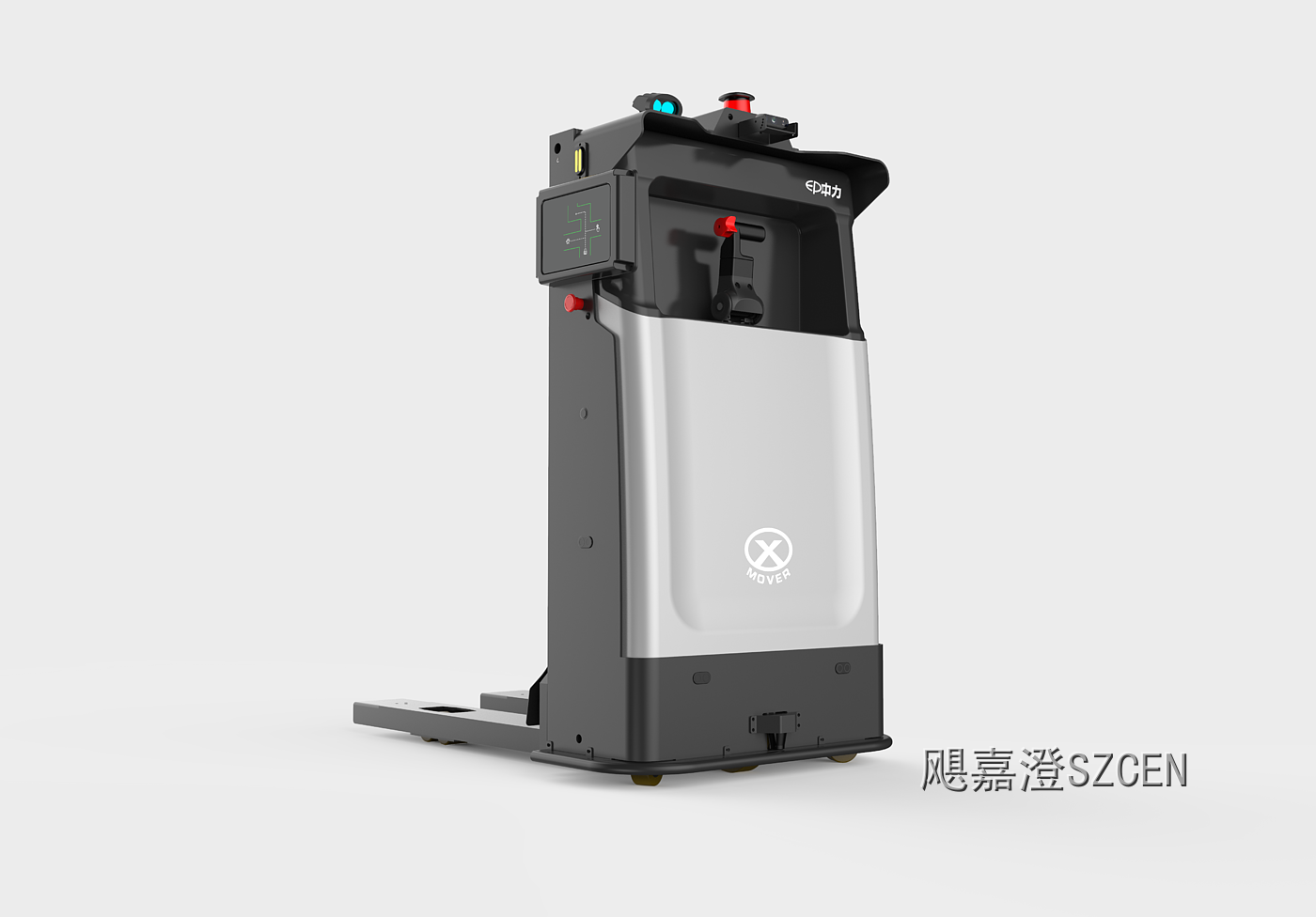

1. 整机造型

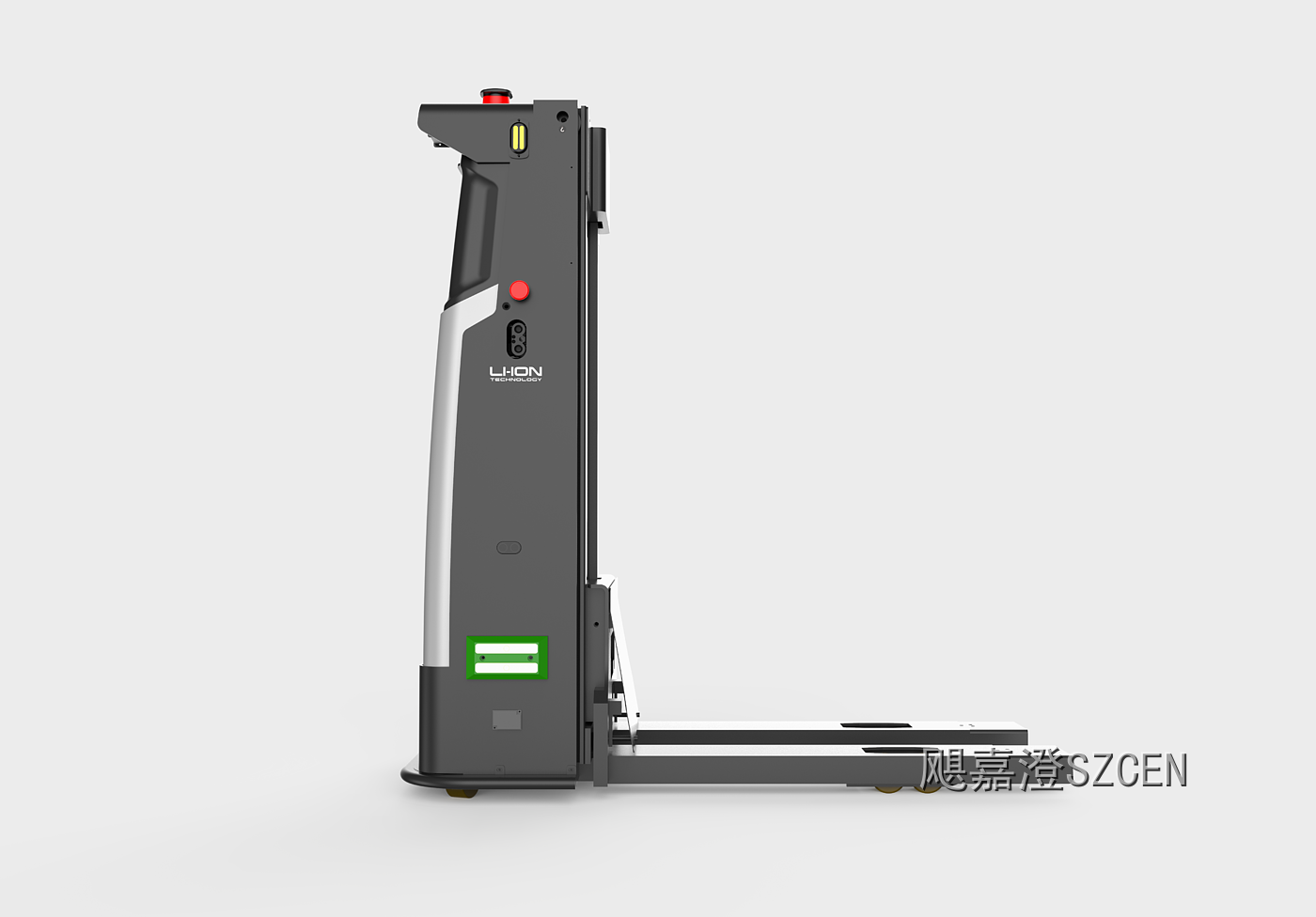

立式紧凑机身，硬朗工业线条搭配斜面护壳，主体深灰黑色，局部银灰线条点缀，视觉稳重专业；机身收窄设计，适配仓储窄通道通行。

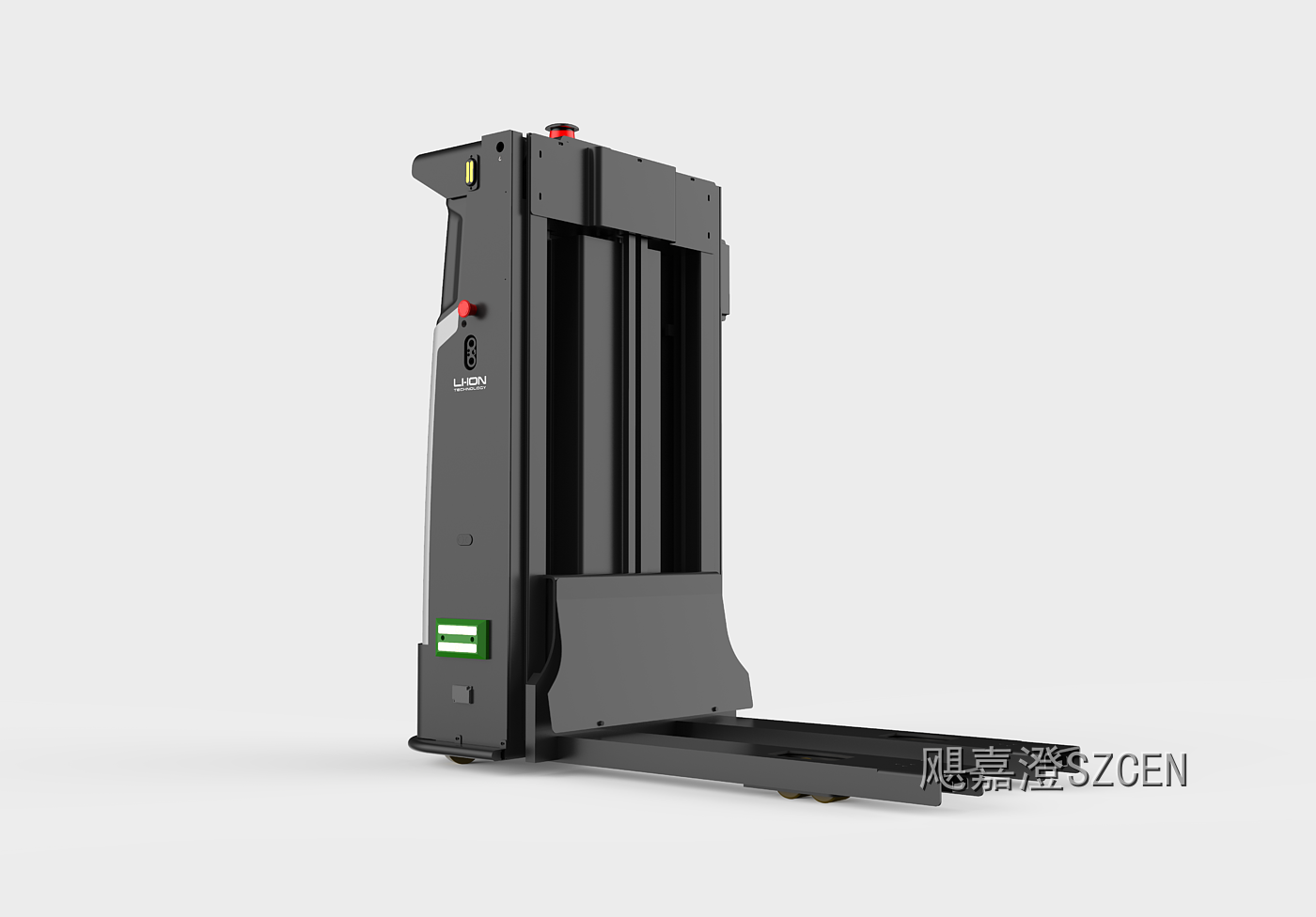

2. 门架与货叉
内置升降门架，做外护罩造型优化，弱化重型机械粗犷感；货叉扁平简洁，保证低位取放托盘。

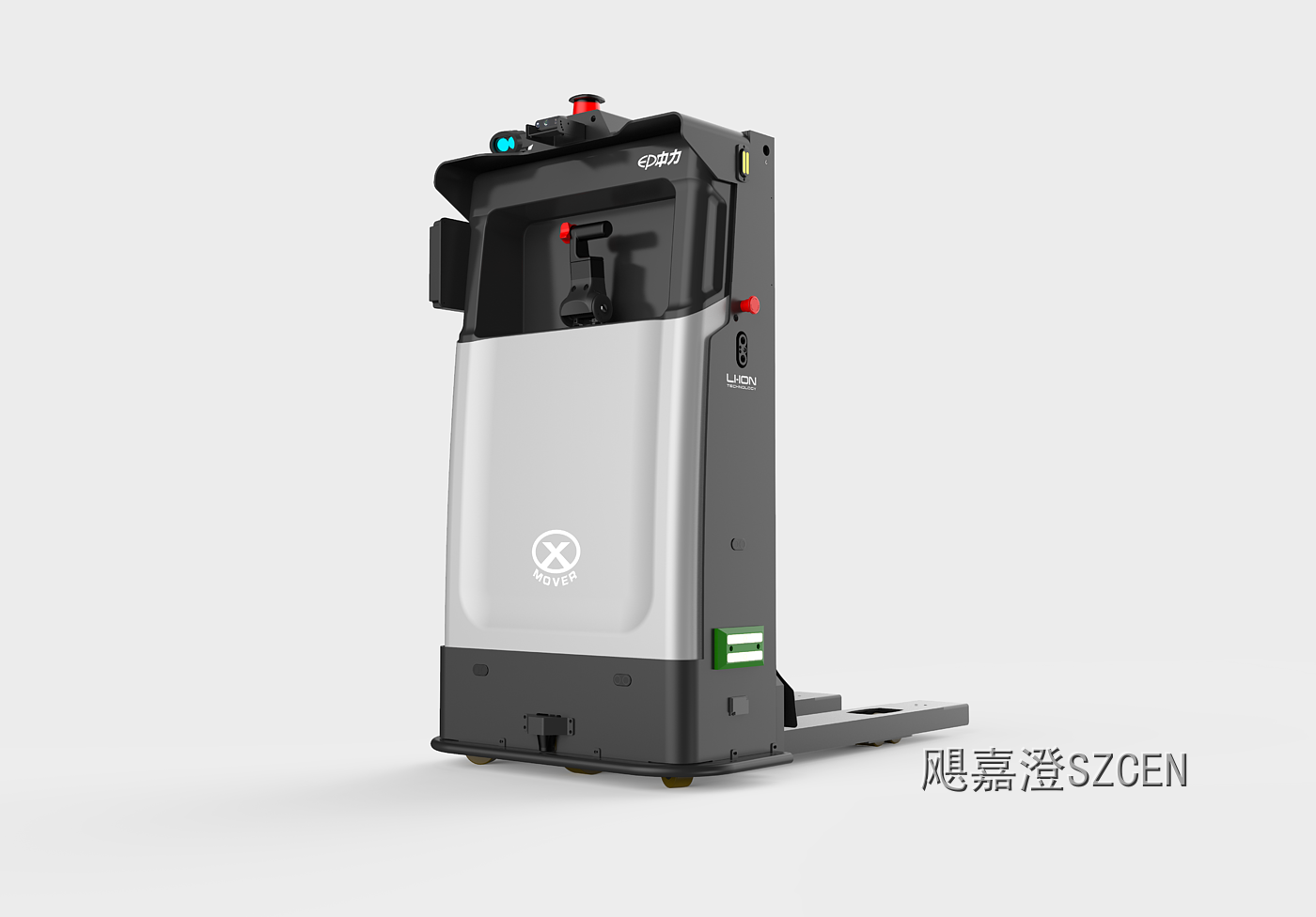

3. 人机交互与安全组件

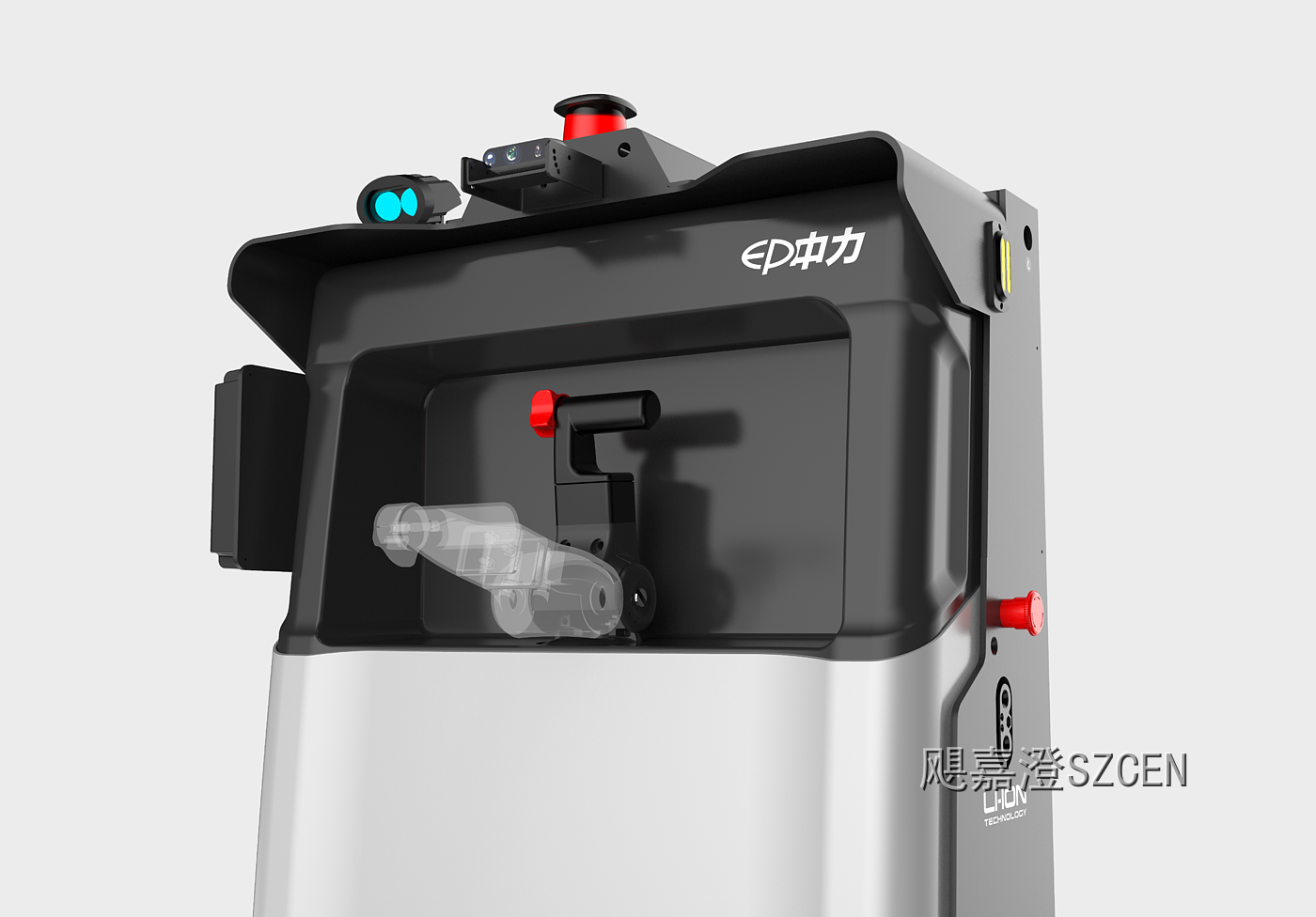

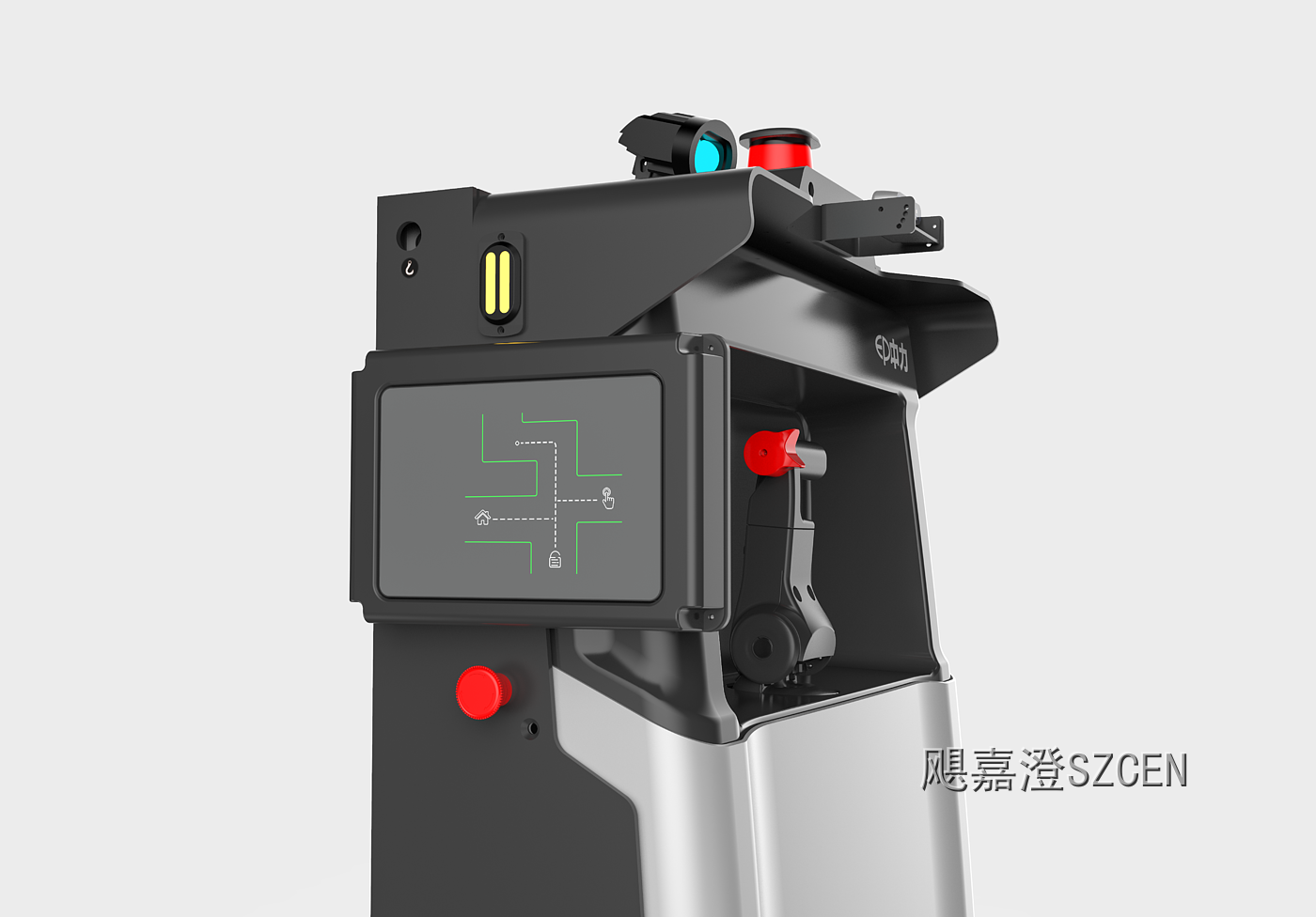

机身侧面集成操作面板、急停按钮，顶部设置红色急停蘑菇头；配备状态指示灯，传感器嵌入式布置，减少外凸，降低碰撞损坏风险。
4. 材质工艺
外壳采用钣金喷涂+工程塑料护板，耐磨抗冲击、防油污，表面平整易清洁，满足仓储重载工业环境。

亮点标签：堆垛AGV外观设计 | 自动堆垛机器人 | 仓储堆高车AGV | 窄通道物流设备 | 重载工业设备造型

二、结构设计（MD）
1. 机身主体框架
加厚钣金承载骨架，承载电池、驱动模块、液压/电动升降组件；低重心布局，保障堆高重载状态整机稳定，不易侧翻。
2. 升降门架结构
多级门架导向结构，设置限位、过载保护；门架外侧加装可拆卸防护外壳，兼顾防护与检修拆卸需求。
3. 底盘与货叉结构
底盘集成驱动轮、承载轮，货叉采用加厚钢板，满足托盘承载；预留托盘检测传感器安装位。
4. 安全交互结构
急停、状态指示灯、操作面板抗震嵌入式安装；机身外围设置防撞护边，保护传感器与壳体。

亮点标签：堆垛AGV承载框架 | 多级升降门架结构 | 货叉承载结构 | 仓储AGV底盘结构 | 安全防护结构
亮点标签：堆垛AGV三维扫描 | 钣金外壳逆向建模 | 升降门架测绘 | 仓储机器人结构还原

三、样品制作
1. 外观手板：CNC加工外壳护板、面板装饰件，钣金件打样，喷涂丝印LOGO，验证整机比例、配色与外观效果。
2. 结构样机：3D打印传感器支架、外壳连接件，测试外壳拆装、面板装配、门架运动间隙。
3. 功能样机：集成车架、升降门架、货叉、驱动电控模块，完成升降、行走、取放托盘测试，用于方案评审与展会展示。

亮点标签：仓储AGV钣金手板 | 升降门架结构样机 | 堆垛机器人集成样机

本项目为仓储自动堆垛AGV一体化工业设计。设备面向智能仓库场景，集成多级升降门架与托盘货叉，实现货物自动搬运、堆高存取。整机采用紧凑立式机身，适配仓库窄通道作业；机身集成操作面板、多重安全急停与防撞防护结构，保障现场作业安全。外壳选用耐磨钣金与防护护板，抗冲击易维护。
