医疗多普勒超声台车设备-外观设计

医疗多普勒超声台车是用于心血管、腹部、妇产、浅表器官等超声检查的大型诊断设备，临床场景对图像精度、操作效率和设备稳定性要求高。传统多普勒设备往往屏幕、键盘、探头架和柜体关系分散，体积笨重，医护操作时需要频繁移动视线和手臂。

项目目标：围绕“多普勒超声诊断”定位，打造一台集成化、移动化、人机协同更强的超声台车外观方案。重点强化悬浮诊断屏、彩色多普勒界面、操作控制台、探头管理和移动承载结构，兼顾医疗专业感、科技感与院感清洁需求。

一、外观设计（ID）
1. 整体形态：

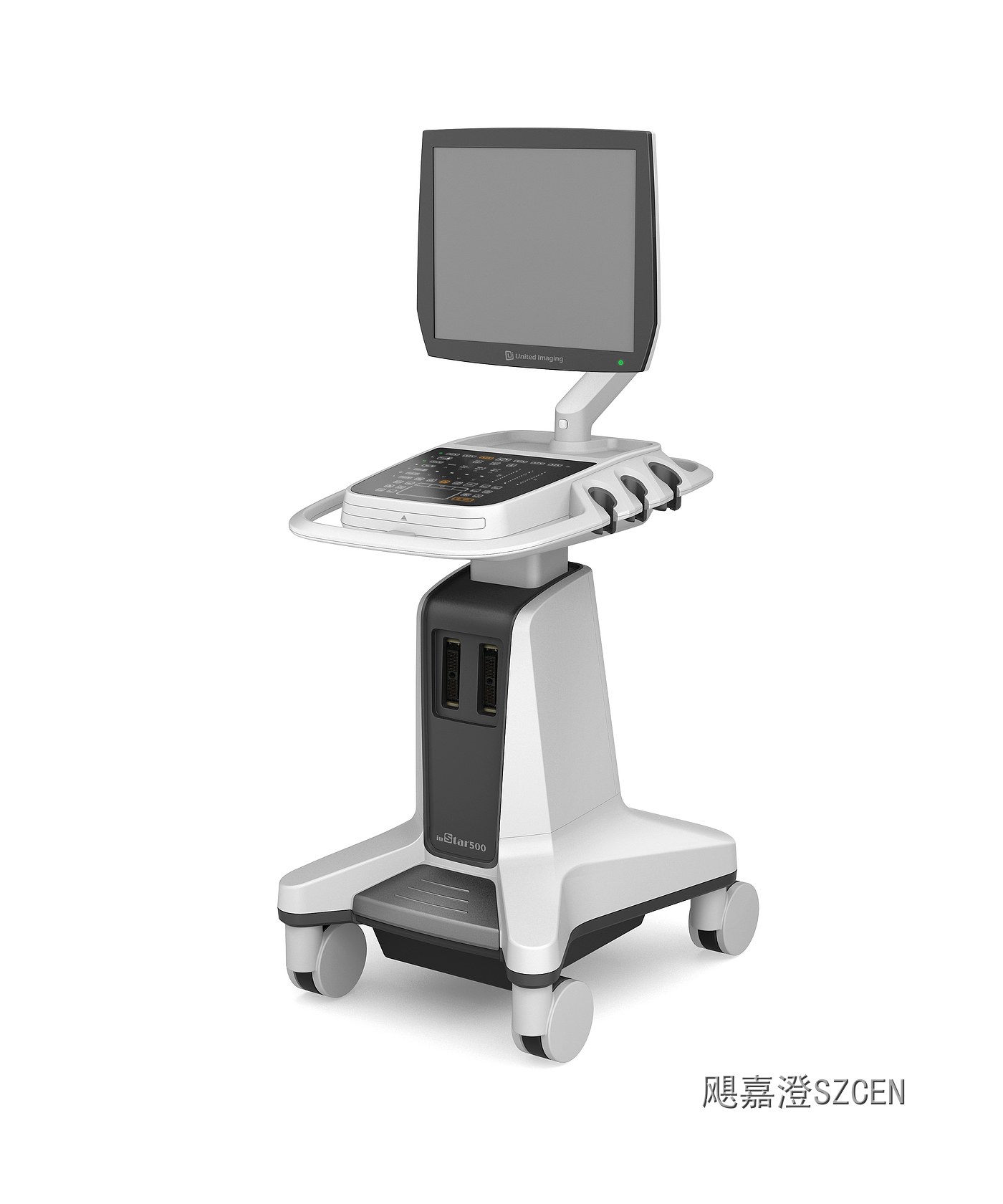

采用悬浮显示屏 + 控制台 + 移动台车的三段式结构，整体上轻下稳，视觉重心集中。屏幕上扬、控制台前倾，形成医生与设备之间的高效操作关系。

2. 屏幕与诊断界面：

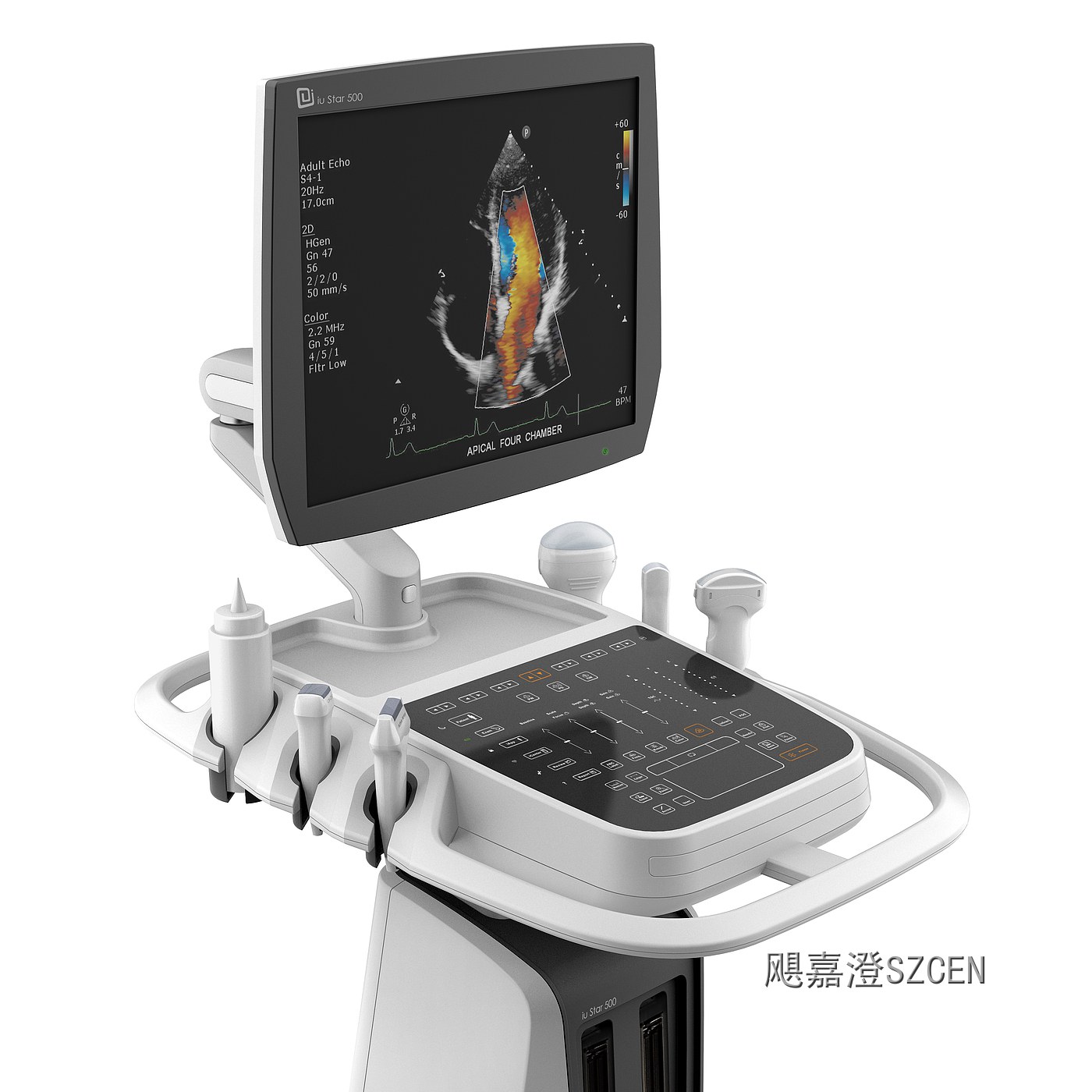

大屏显示彩色多普勒血流图像、频谱曲线和测量参数，屏幕边框采用深灰或黑色玻璃质感，突出医学影像视觉中心。屏幕通过支架与主机连接，可多角度调节，适配坐姿和站姿诊断。

3. 控制台设计：
中部操作控制台集成按键、旋钮、轨迹球或触控区域，表面分区明确，常用操作集中在手指自然可达范围。控制台边缘采用圆角过渡，白色医疗外壳搭配深灰功能区，层次清晰。

4. 探头管理：
侧边或控制台下方设置多个超声探头挂位，探头有序悬挂，减少线缆缠绕，方便医生快速更换不同频率探头。

5. 材质与色彩：
主体为医用哑光白，屏幕边框、按键区和局部饰条采用深灰、银灰配色，形成“白+灰+黑”的医疗科技体系。外壳表面耐消毒液擦拭，适合门诊和体检中心长期使用。

亮点标签：多普勒超声诊断屏 | 悬浮显示终端 | 集成操作控制台 | 探头管理结构 | 医疗科技外观


二、结构设计（MD）
1. 屏幕支撑结构：

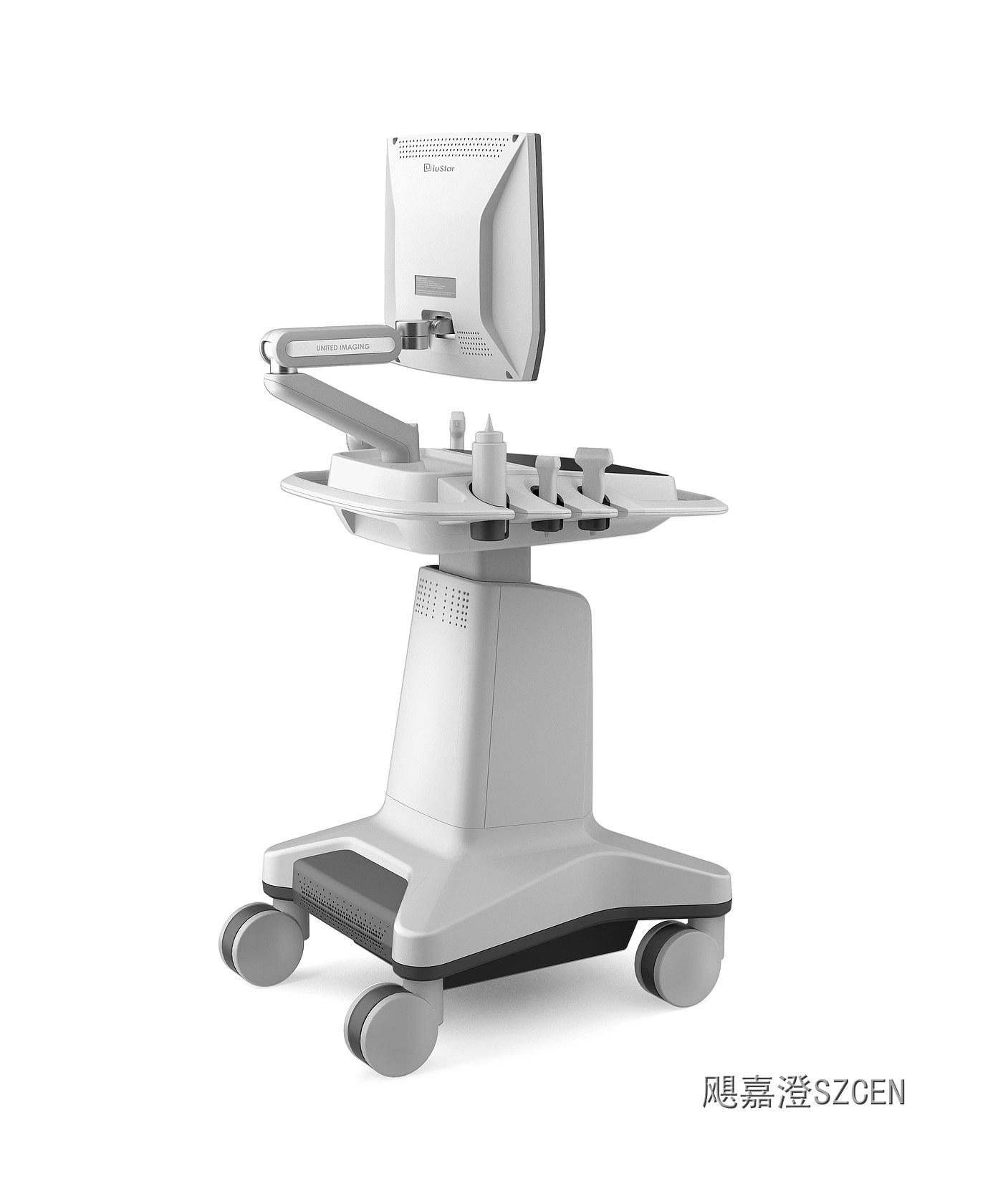

显示屏支架需要承载大屏重量，支持俯仰、旋转和伸缩调节。内部设计转轴、铰链和锁紧结构，外部隐藏线缆，保证调整后稳定不沉降。

2. 控制台安装结构：
操作面板内部承载按键板、编码器、轨迹球、接口板和显示副屏，需要做好定位安装、电磁屏蔽和维护拆卸结构。控制台与台车之间通过钣金支架连接，保证长期操作不晃动。

3. 主机柜体结构：
下部柜体用于放置超声主机、电源、计算机模块、散热组件和接口面板。内部采用模块化隔仓，强弱电分区，减少电磁干扰，并预留检修门或可拆卸背板。

4. 探头与线缆结构：
探头挂架采用独立卡槽或挂孔结构，方便取放；信号线、电源线隐藏在立柱和柜体内部，减少外露线缆，降低拉扯风险。

5. 移动与稳定结构：
底部采用医用脚轮，通常为前轮万向、后轮刹车或中心锁止；柜体下部配重，防止屏幕外展时前倾。脚轮周围收口设计，便于清洁底部灰尘。

亮点标签：悬浮屏悬臂结构 | 集成控制台结构 | 超声主机柜体 | 探头挂架结构 | 医用移动底盘

三、样品制作
1. 外观手板：CNC 加工医用级外壳、屏幕边框、控制台和台车装饰件，进行哑光喷涂、丝印和装配，验证整机比例、医疗科技感和模块分区。
2. 结构手板：3D 打印屏幕支架、铰链、探头挂架、导轨和柜体支架，测试屏幕调节、控制台装配、线缆隐藏路径和结构稳定性。
3. 功能样机：集成显示屏、操作模块、超声主机相关电气组件和脚轮系统，进行结构稳定性、散热、耐久和临床操作模拟测试，形成可展示的多普勒超声台车样机。

亮点标签：医疗级外观手板 | 悬浮屏结构样机 | 控制台功能样机 | 超声台车集成样机

医疗多普勒超声台车设备，面向心血管、腹部、妇产等超声诊断场景的大型医疗设备外观设计项目。

整机采用悬浮彩色多普勒显示屏、集成操作控制台和移动台车结构，支持多角度阅图与高效诊断操作。控制台集成按键、旋钮和探头管理区域，下部主机柜体承载超声主机、电源和接口模块，医用脚轮兼顾移动灵活性与定位稳定性。
