三维运动捕捉与步态分析设备

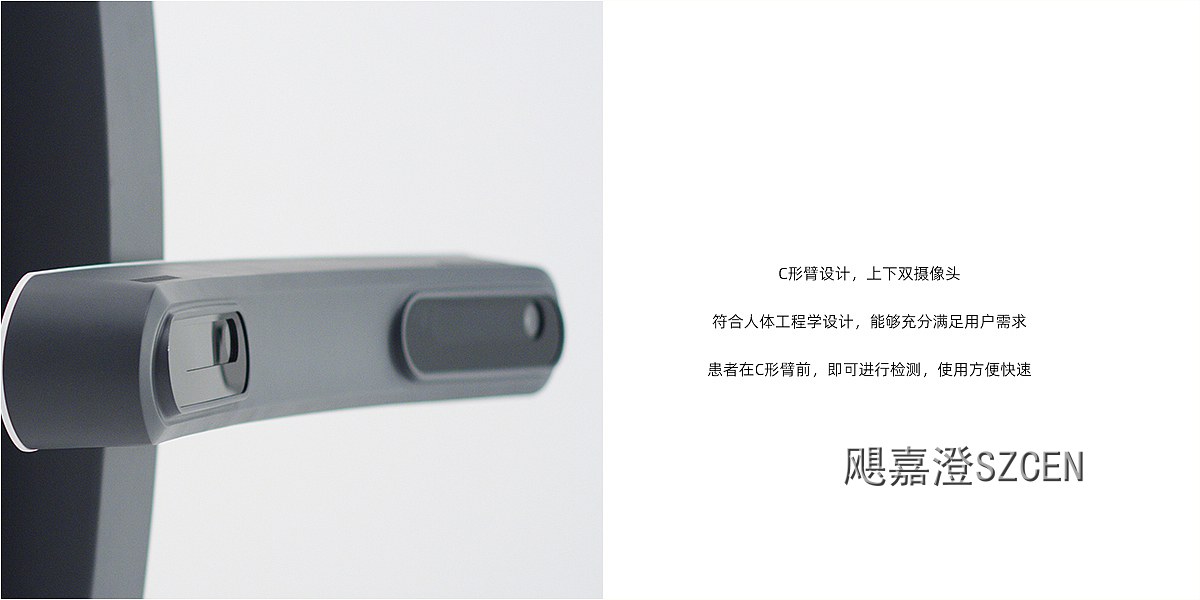

通过捕捉并分析患者的步态，推断患者的脊椎侧弯程度和骨骼的病变情况，且可定位病变位置。
在设计过程直击传统医疗设备痛点，在使用过程中不仅减少占地面积，且可便携使用，减少了医患双方时间…

项目概述
人体健康监测诊疗台车，适用于康复中心、体检中心、专科诊室，集成健康数据采集与分析系统，用于人体多指标监测、报告输出。传统同类台车外形笨重，储物空间分配不合理，大屏交互布局局促，移动轮尺寸偏小，长距离推行费力，散热不佳。

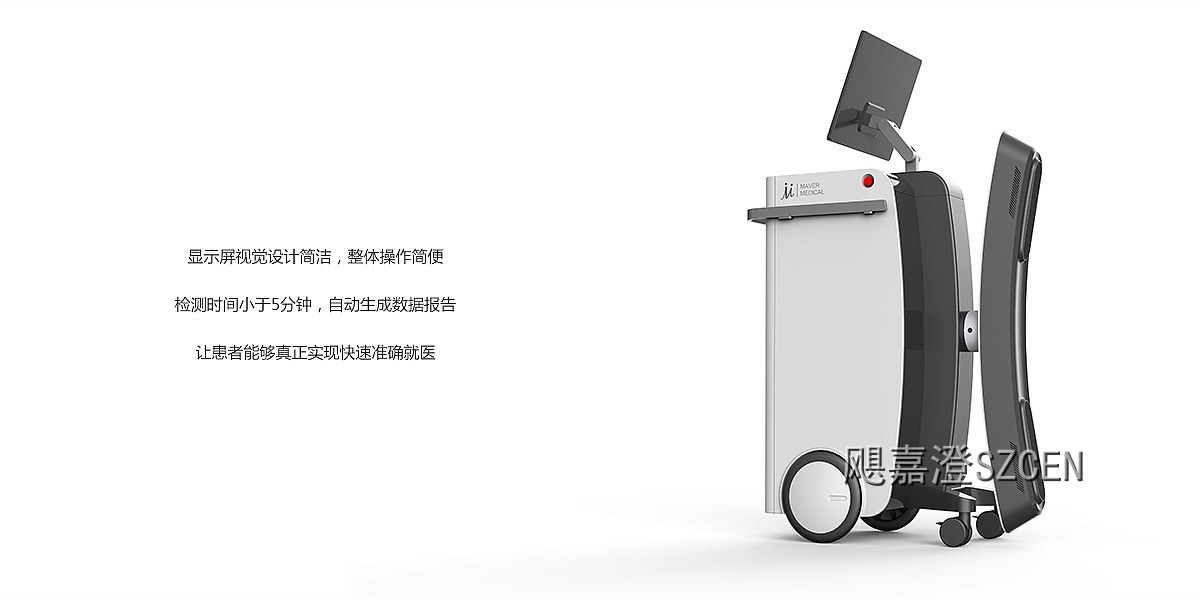

项目目标：打造一体化立式健康监测台车，整合触控大屏、多层储物仓与设备主机，简约流畅一体式壳体；大直径主轮设计，推行省力，兼顾人机交互、收纳、散热与医疗洁净要求。

一、外观设计（ID）

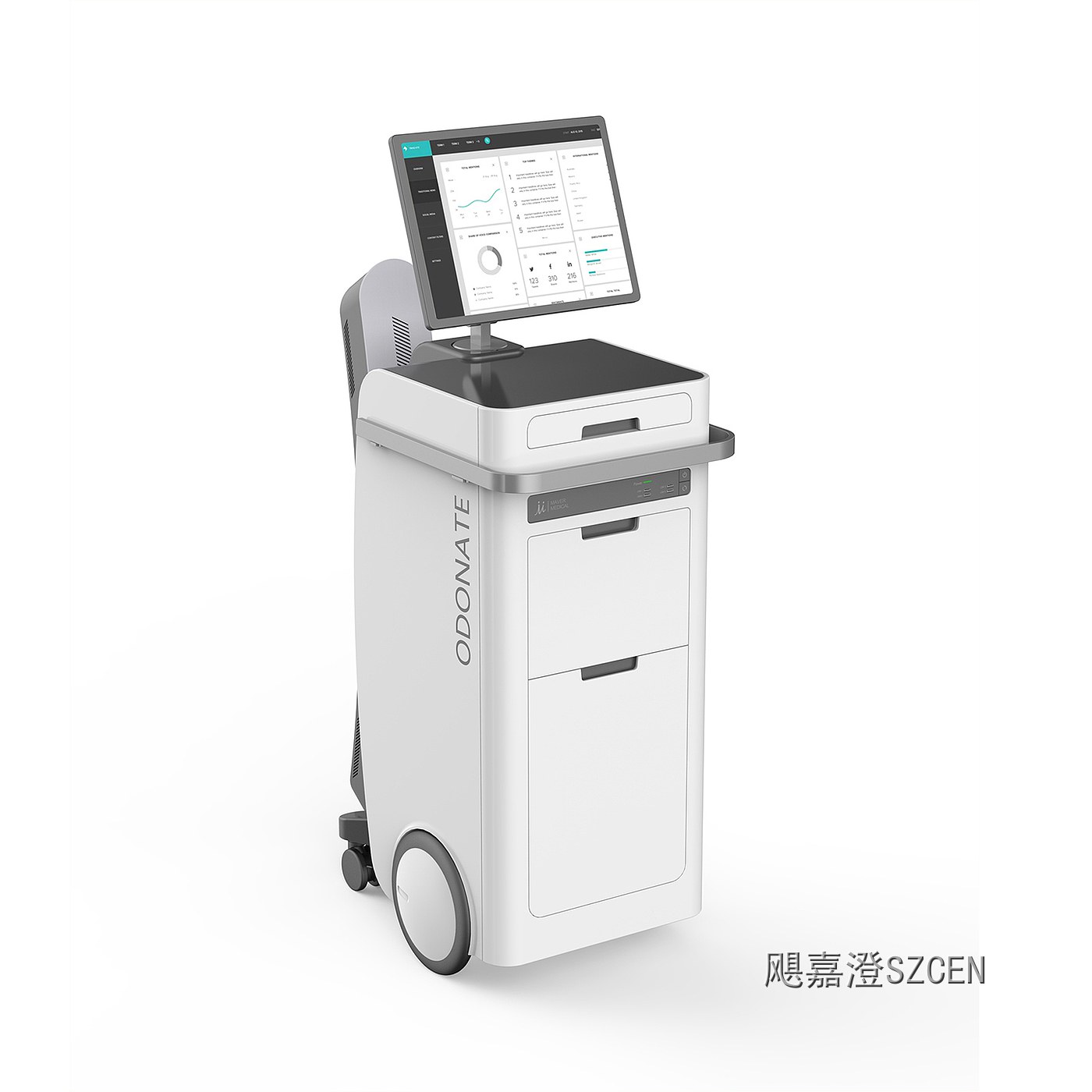

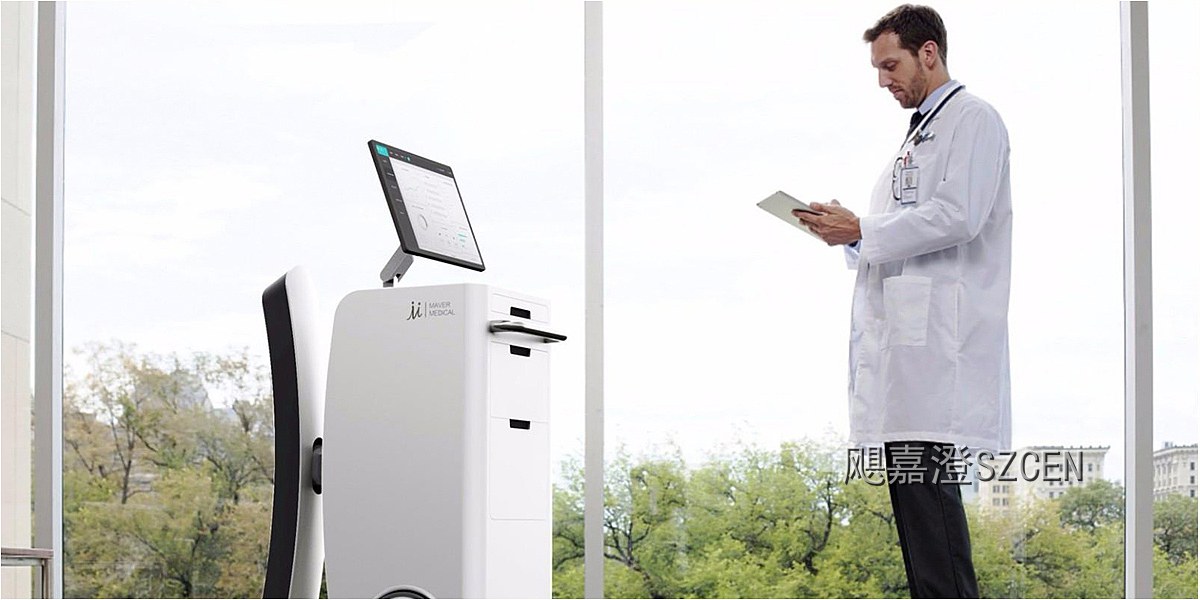

1. 造型语言：一体式弧面立式机身，主体医用白，黑色台面搭配灰色饰条，线条流畅圆润。机身侧面竖向品牌标识，视觉简约高级；大尺寸主轮+辅助万向轮组合，造型辨识度强。

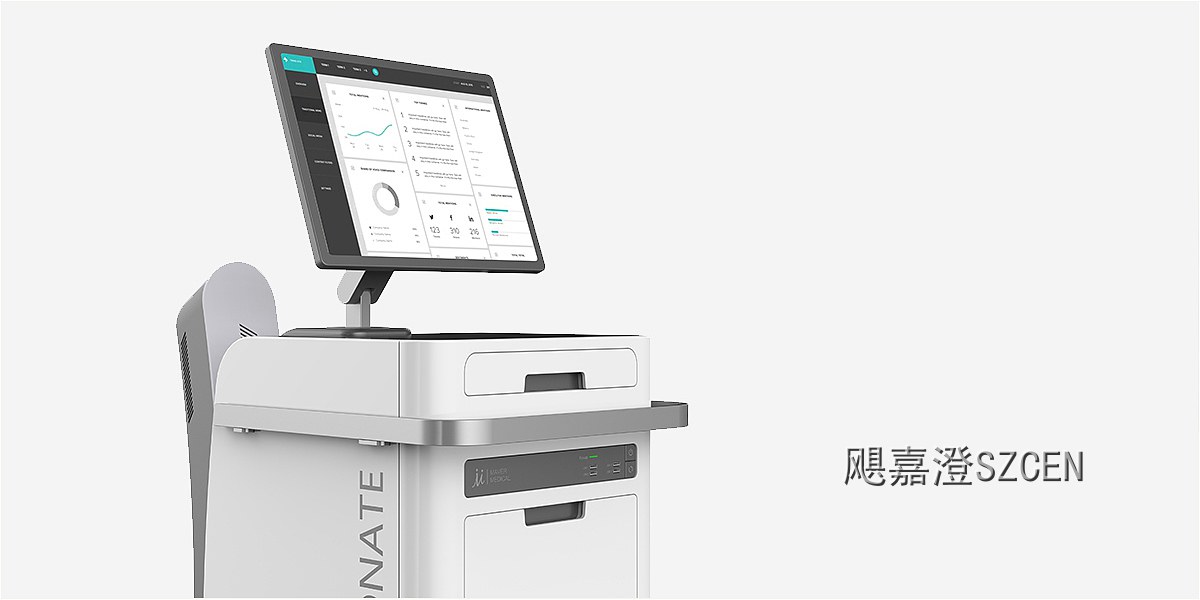

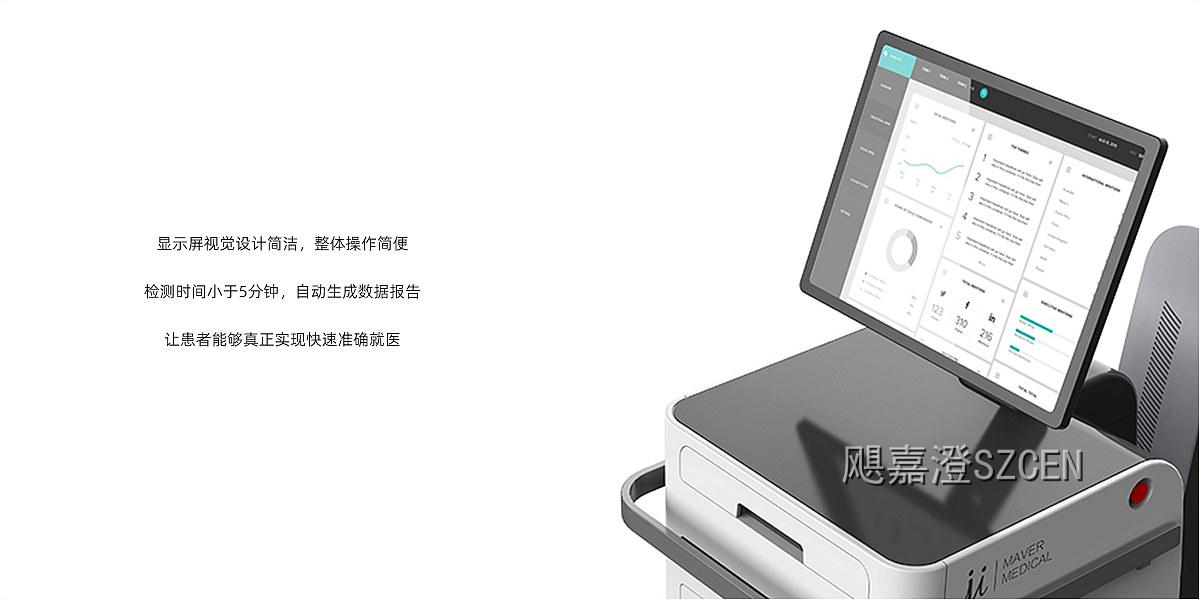

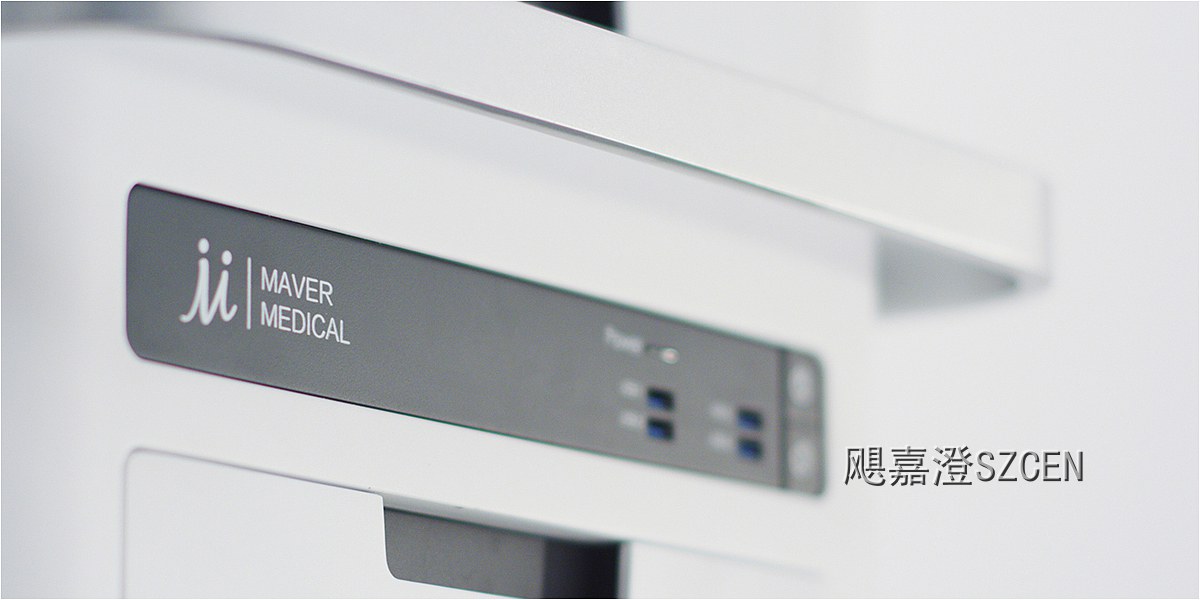

2. 交互与收纳布局：立柱上方搭载可调节触控显示屏，用于健康数据查看、参数设置、报告展示；顶部黑色操作台面，机身正面三层抽屉分区收纳，可存放检测探头、耗材、打印纸。侧边预留散热格栅，兼顾散热与外观完整性。
3. 材质与工艺：外壳采用医用ABS+PC材质，哑光喷涂，耐消毒液擦拭；整机圆角处理，减少磕碰，适配诊室洁净环境。
亮点标签：健康监测诊疗台车 | 一体化立式医疗主机 | 可调节触控大屏 | 大轮便携医疗工作站

二、结构设计（MD）
1. 台车主体壳体：一体式塑料外壳+内部钣金加强骨架，保证壳体刚性，隐藏式螺丝装配，外观整洁；壳体预留独立风道，侧边格栅散热。
2. 屏幕支架结构：屏幕支撑立柱可俯仰调节，内置走线通道，线缆隐藏收纳，外观简洁。

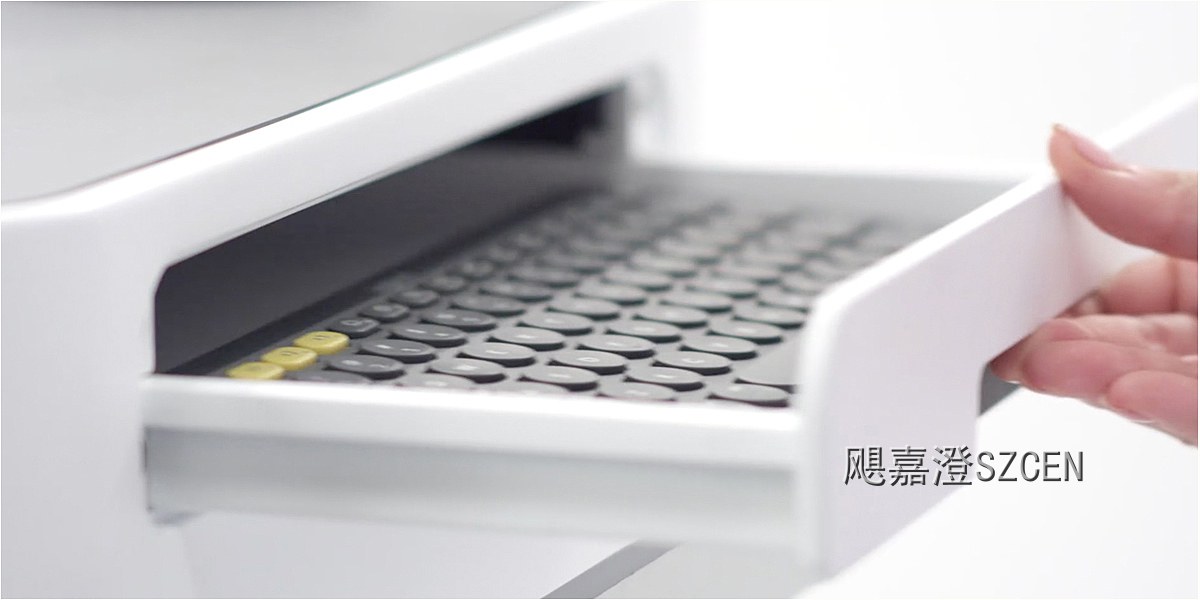

3. 抽屉模组：三层抽屉配置静音滑轨，带限位防脱结构，分层收纳耗材与配件，抽屉隐形拉手设计。

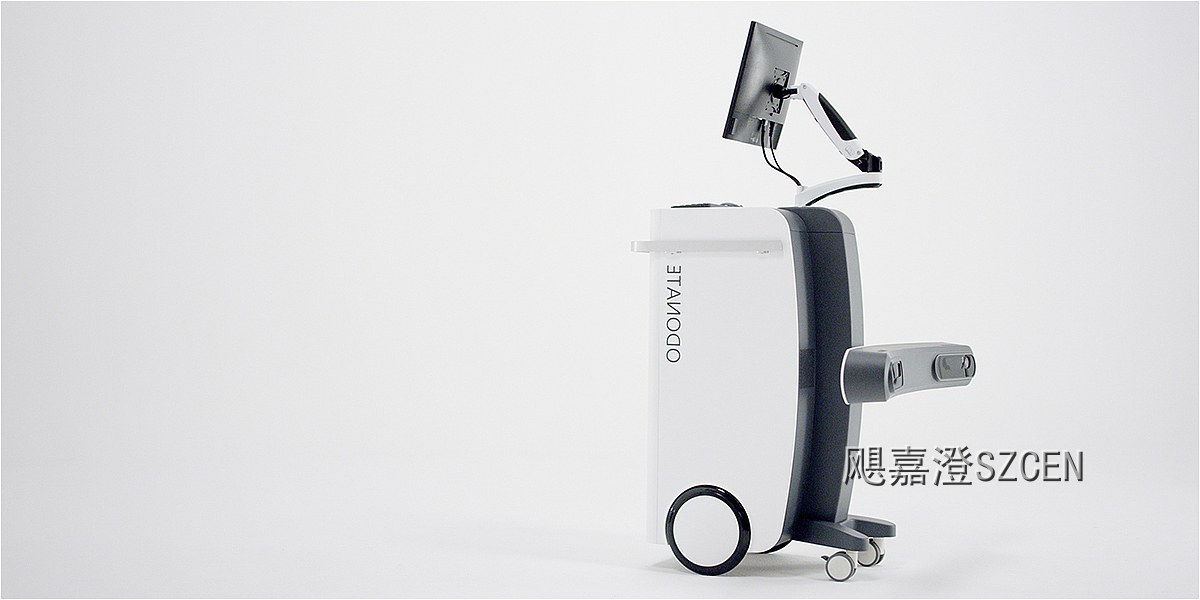

4. 移动底盘结构：大直径承重主轮+小型辅助万向轮，推行轻便省力，带刹车锁止机构；底盘配重优化，保证整机推行稳定，不易倾倒。
亮点标签：一体式弧面壳体结构 | 隐藏走线屏幕支架 | 静音分层抽屉模组 | 大轮省力移动底盘

三、逆向测绘（健康监测台车逆向开发方向）
- 测绘对象：一体式台车外壳、屏幕支架、抽屉组件、散热格栅、底盘与大小轮安装结构。
- 测绘要点：三维扫描整机曲面外形，拆解抽屉滑轨、支架、壳体配件，重建完整三维数模；校验屏幕调节行程、抽屉推拉间隙、整机重心、装配干涉检查。
亮点标签：健康诊疗台车三维扫描 | 一体化曲面壳体重构 | 抽屉组件逆向测绘 | 重心与运动间隙校验

四、样品制作
1. 外观手板：CNC加工台车外壳、台面、抽屉面板，打磨曲面，分色喷涂，还原医用简约外观，验证整机造型比例。
2. 结构手板：3D打印屏幕支架、抽屉、卡扣配件，测试屏幕俯仰调节、抽屉推拉、壳体装配匹配度。
3. 功能样机：装配触控屏、抽屉模组、内部主机，调试散热、整机移动，用于项目演示、医院客户评审。
亮点标签：医疗台车CNC外观手板 | 大屏支架结构样机 | 健康监测工作站功能样机

人体健康监测诊疗台车，体检中心、康复诊室专用健康监测工作站设计项目。整机采用一体化流畅弧面壳体，上方搭载可调节触控大屏，实时展示监测数据与分析报告；顶部设置操作台面，正面多层分区抽屉收纳耗材与检测配件。侧边集成散热格栅，采用大直径主轮搭配辅助万向轮，推行省力，刹车稳定。整机圆角设计，外壳平整光滑，便于日常消杀清洁。
