项目概述
本项目为IP防护淋雨试验机整机工业设计，用于零部件、成品外壳防水等级淋雨测试。传统试验设备造型笨重，操作面板布局零散，舱门密封结构外露，整机视觉一体化差，防水、防渗漏维护难度高。项目围绕环境试验设备使用场景，结合钣金工艺、水密防护、人机工程，完成整机外观重塑与壳体结构开发，兼顾防水密封、散热、检修维护，提升高端检测设备品牌质感。

一、外观设计（ID）
1. 整机造型

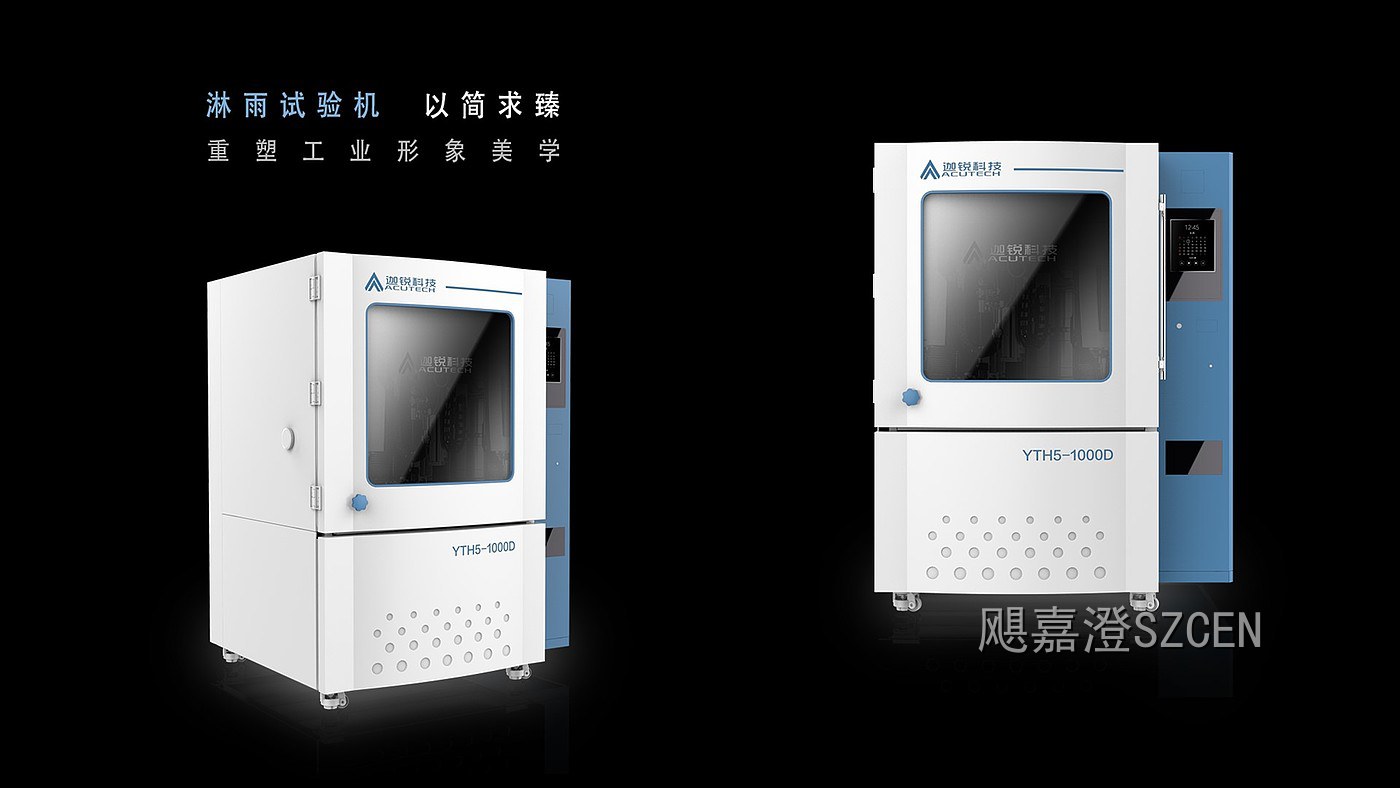

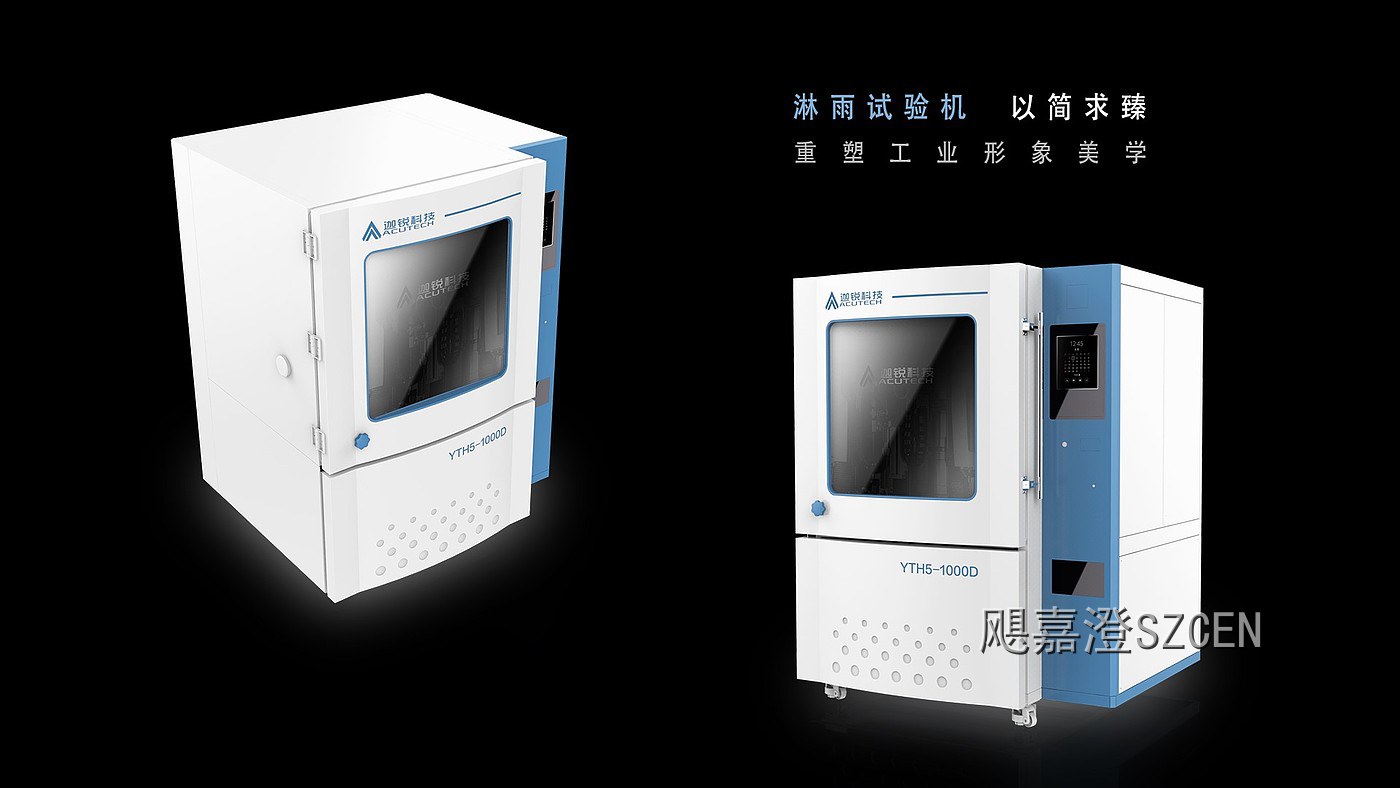

立式方正分体造型，主体白色搭配蓝色侧边操作模组，块面分割简洁大气，干净稳重，适配实验室与工厂质检车间环境；舱体、控制侧柜一体化组合，层次分明。
2. 正面试验舱门
前置单开密封大门，大面积深色观察窗，可直观观测内部淋雨试验过程；舱门配置重型锁扣把手，保证关门压紧密封；门板预留品牌标识区域，蓝色线条勾勒视窗边框，强化识别。
3. 右侧独立控制模组
侧边蓝色立式控制柜，嵌入式触控屏与按键操作区，集中设置试验参数调节、启停控制；预留检修观察口，造型和主机舱风格统一，不割裂。
4. 底部与散热造型
下部面板阵列式圆形散热孔，兼顾通风散热与装饰美感；底部配置重载脚轮，方便设备移位，定位便捷；机身正面标注设备型号，品牌标识醒目。
5. 材质工艺
主体钣金采用冷轧钢板折弯焊接，内腔做防水防腐涂层；观察窗钢化玻璃；外壳静电喷塑，耐水汽、耐腐蚀，长期在潮湿试验环境不易老化掉漆。

亮点标签：淋雨试验机外观设计 | 环境试验设备钣金设计 | IP防水检测设备ID设计 | 实验室测试装备造型 | 淋雨试验箱外观

二、结构设计（MD）
1. 钣金模块化壳体结构
整机分舱体钣金、侧边控制柜钣金两大模块，合理拆分钣金件，控制拼缝，便于生产装配；内外双层钣金结构，隔离水汽，保护外部电控器件。
2. 密封舱门结构
舱门采用铰链+压紧锁扣结构，门框加装连续硅胶密封胶条，满足IP淋雨试验水密要求；门框钣金加强筋设计，保证反复开关不变形，防止渗水。
3. 侧边控制柜结构
独立钣金电控腔体，强弱电分区隔离；嵌入式触控面板密封防护，防止水汽侵入电气区；面板后方可拆卸检修盖板，方便电路维护。
4. 防水导流与排水结构
试验仓内部钣金做倾斜导流面，积水定向排到排水口；钣金接缝处做防水打胶结构，杜绝渗漏，避免水流进入电控区域。
5. 散热与移动结构
正面多孔散热钣金面板，内置防尘防水滤网；底部重载脚轮，承载整机重量，方便车间内转运。

亮点标签：环境试验箱钣金结构 | 淋雨试验舱密封结构 | 独立控制柜钣金结构 | 防水导流钣金结构 | 实验室设备防护结构



三、样品制作
1. 外观手板：CNC加工舱门、柜体、控制面板外壳，喷涂上色，验证整机比例、造型、配色效果。
2. 钣金样机：钣金折弯、焊接、喷塑制作首件，测试装配精度、舱门锁合、密封贴合度。
3. 功能样机：钣金壳体与淋雨管路、电控系统联调，测试舱体防水密封、排水、散热性能。

亮点标签：淋雨试验机钣金手板样机 | 环境试验设备钣金首件 | 检测设备外壳打样 | 试验箱样机制作

官网&宣传册精简文案
本项目为IP防护淋雨试验机整机外观与钣金结构设计。设备采用白蓝搭配的立式模块化造型，正面配置重型密封试验舱门，大视窗可实时观察内部淋雨测试工况；舱门采用压紧锁扣+全周密封胶条，保障水密性能。右侧独立一体化电控柜，集成触控操作界面，试验参数集中管控；正面阵列散热孔兼顾通风与美学，底部重载脚轮便于设备转运。整机双层钣金壳体，仓内设置导流排水结构，有效隔离水汽，保护电控元器件，适配实验室、质检车间防水等级测试场景。
