便携式发电机｜户外便携发电设备外观与配色设计

本项目为便携式燃油发电机整机外观设计，面向户外露营、房车出行、家庭应急与户外作业供电场景。同类产品长期停留在功能箱体的形态：塑料感强、块面分割零碎、控制面板与散热开口随意堆放，配色也只有黑灰一档，难以体现产品的可靠性与品牌个性。项目结合便携设备的搬运方式、散热与降噪要求以及消费与专业两类用户的使用习惯，完成整机造型重塑与配色方案设计，兼顾块面力量感、操作直观、搬移省力与品牌识别。

一、外观设计

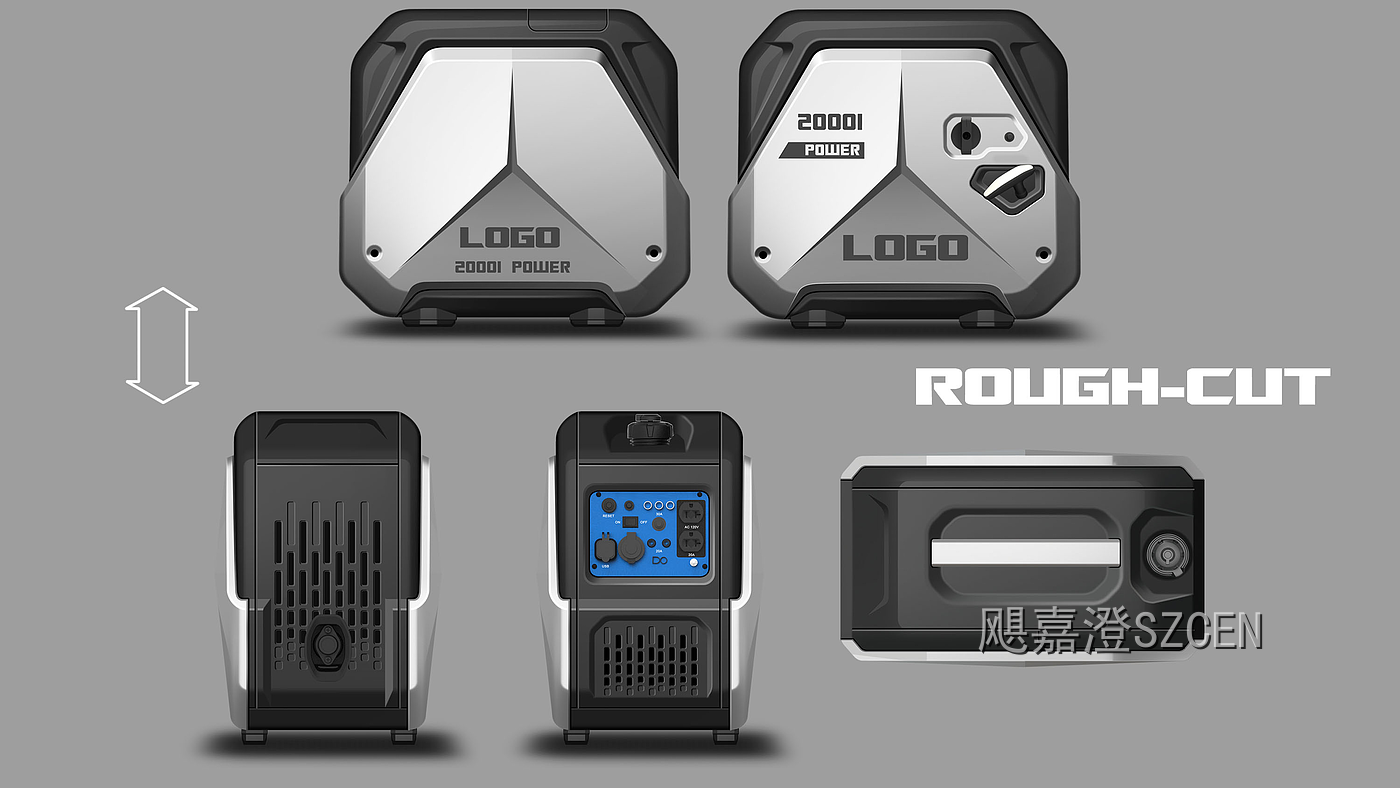

整机造型：采用方正紧凑的立方体造型，外圈黑色包裹骨架把主面板托住，主面板以三条分割线汇聚成三角块面，硬朗中带秩序，在小体积上做出稳定、可靠的力量感。

前脸与品牌区：机身正面以三角分割的金属质感面板为主体，中央预留品牌标识与功率等级标识位，上下留白克制，一眼能识别产品定位。

侧面功能与散热：侧面为黑色竖向条状格栅阵列，形成规律的散热开口；控制面板集中在另一侧，插座、开关与接线端子分区排布，面板底色与机身形成对比，操作区一眼可辨。

顶部搬运与落地：顶部布置隐藏式提手凹槽，与机身轮廓齐平，两手端抬或单手提取都顺手；机身底部配置橡胶脚垫，落地不打滑、不刮地。

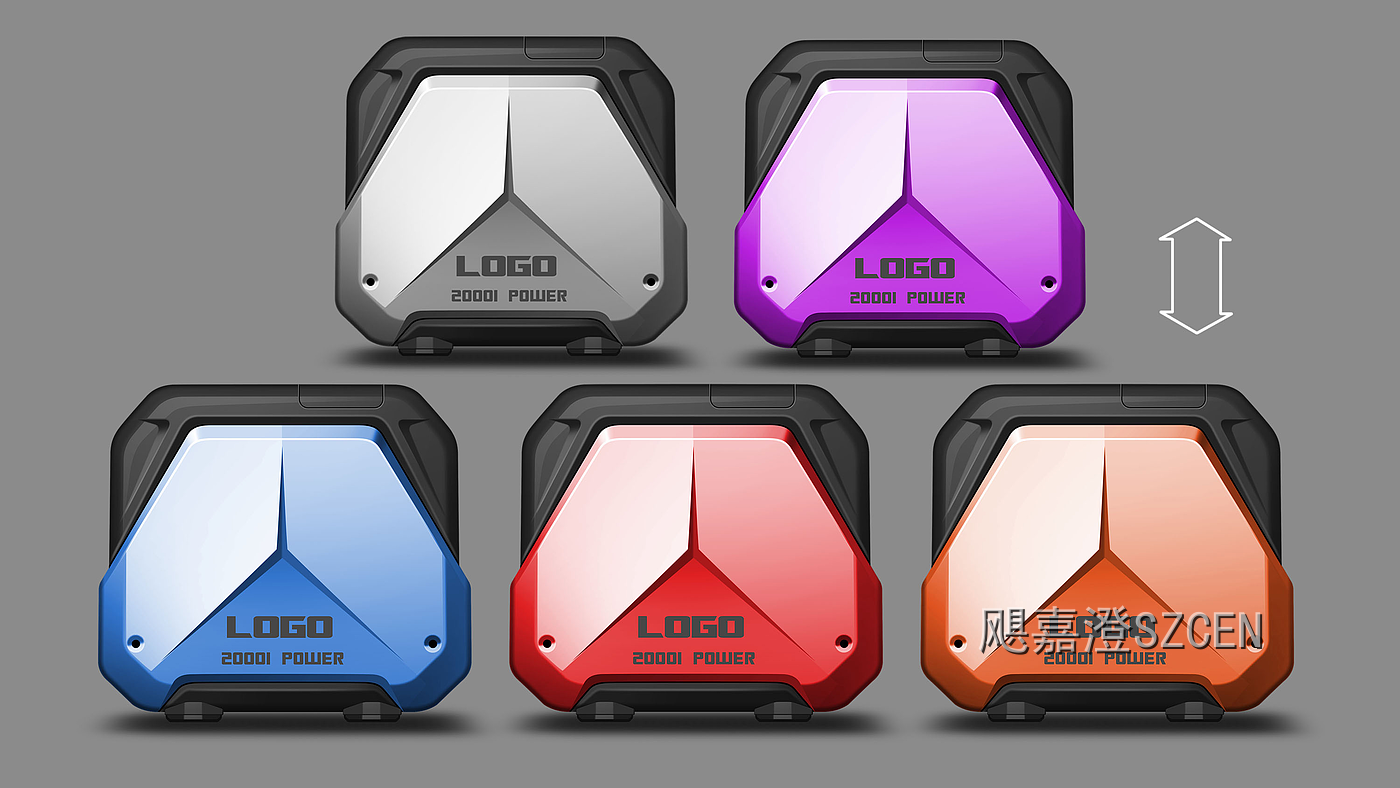

配色方案：提供银灰、蓝色、紫色、红色、橙色等多套配色方案：银灰基础款面向专业与工程租赁，彩色款面向家庭与户外消费人群，品牌色可整机定制。

材质工艺：外壳以工程塑料注塑成型，包裹骨架与边角采用黑色软质或双色注塑件吸能防撞，主面板做哑光金属漆处理，耐油污、易擦拭，长期户外使用不易显旧。

二、结构设计

骨架与分壳结构：整机由内层承重框架与外层分壳组成，前后壳、侧壳与顶盖各自独立，装配与售后拆件互不牵制，外壳件可单独更换。

提手与承重结构：提手凹槽下方直连内部框架，搬抬受力由结构件承担而非外壳；框架与外壳之间设缓冲筋，跌落时先由外圈软质包边吸能。

散热风道结构：侧面竖向格栅与内部风道对齐，进风与排风分区布置，热风朝背离操作者一侧排出；格栅内侧设导流与滤网结构，兼顾风量与粉尘防护。

控制面板模块化：插座、开关与接线端子集成在同一控制面板模组上，模组自带安装卡位与走线槽，装配即定位，无需在外壳上做多孔位对位。

减振与降噪结构：发动机与机壳之间通过减振垫连接，抑制整机共振；底部脚垫同时起吸振与防滑作用，降低连续运行时的桌面与地板传声。

接口防护结构：对外接口区设置防护盖与防呆结构，插错方向插不进；接口区与散热门分侧布置，避免雨水与粉尘直接进入插口。

三、样品制作

外观手板：数控加工主面板、包裹骨架与控制面板件，按各配色方案喷涂与上色，验证整机比例、三角分割比例与多色方案的观感差异。

结构样机：三维打印或小批量注塑外壳配内部框架，装配提手、格栅件与脚垫，测试外壳装配缝、提手承重与外壳抗跌落表现。

功能样机：装入发动机与发电单元，连接控制面板、插座与接线端子联调，测试运行温升、振动噪声与整机稳定性。

整机采用方正紧凑的立方体造型，外圈黑色包裹骨架托住以三角分割的金属质感主面板，块面硬朗、比例克制，正面预留品牌与功率等级标识位。侧面黑色竖向格栅形成规律散热开口，控制面板集中在一侧，插座、开关与接线端子分区排布，操作一目了然；顶部隐藏式提手凹槽与机身齐平，便于双手端抬与单手提取，底部橡胶脚垫防滑吸振。项目同时提供银灰、蓝、紫、红、橙等多套配色方案，银灰基础款面向专业与工程租赁，彩色款面向家庭与户外消费人群。机内采用承重框架加分壳的结构，提手直连框架、外壳独立拆件，发动机经减振垫安装，适合户外露营、房车出行、家庭应急与户外作业供电。
