无线网卡铜头端子｜逆向测绘建模设计

本项目为无线网卡铜头端子的逆向测绘建模。铜头端子是天线与主板之间的射频连接部件，属于车削成型的精密小件，外径只有几毫米，却包含多级台阶、卡环槽与微细螺纹。端子的配合尺寸直接决定插入力与信号稳定性，失之毫厘就会造成接触不良。项目对该端子做高精度逆向测绘，重建回转体模型并输出工程图，为来料比对与国产替代提供尺寸基准。

一、扫描测绘（数据采集）

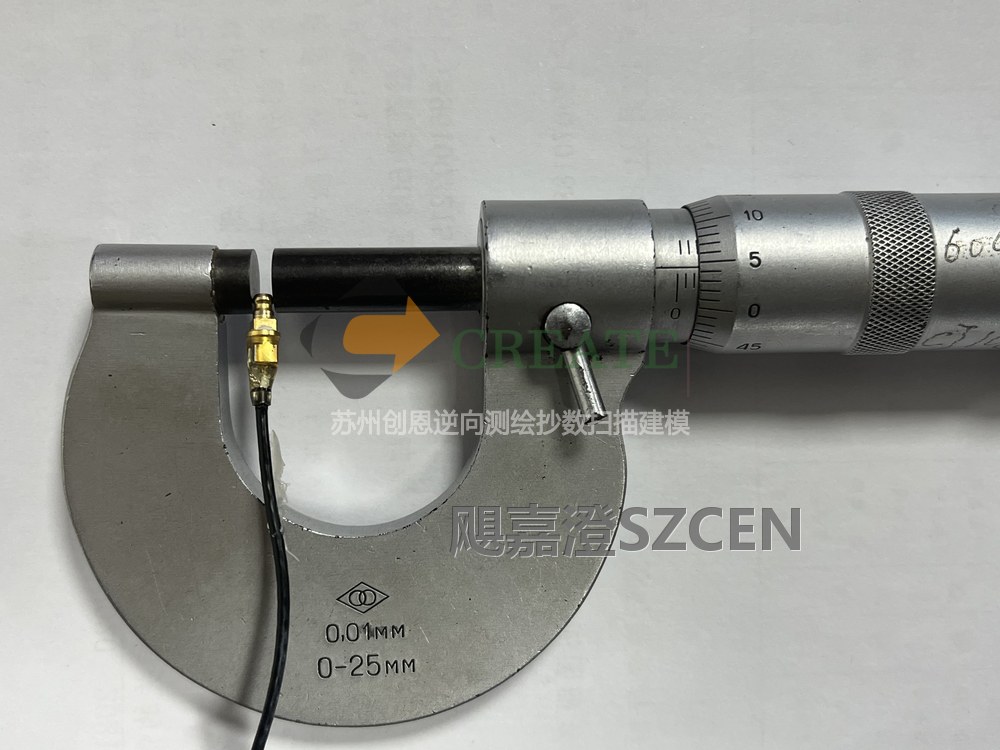

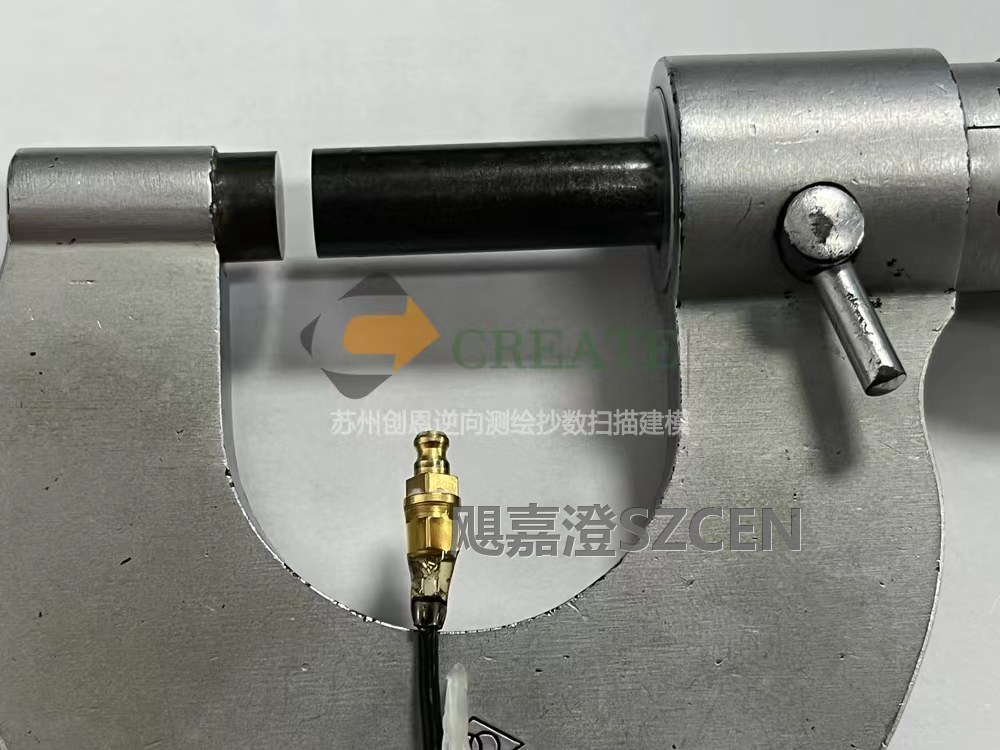

实物检视与基准测量：用影像测量仪量取总长、各级外径与卡环槽位置，记录螺纹段长度与圈数。

表面显影处理：铜件表面反光强烈，喷涂薄层显影剂保证扫描数据稳定，避免出现数据空洞。

小视场高精度扫描：端子尺寸极小，采用小视场高分辨率模式整体覆盖，保证微细结构可分辨。

螺纹与卡槽加密：螺纹牙型、卡环槽与台阶过渡处单独加密扫描，保证配合尺寸可靠还原。

数据拼接与检查：多角度点云按轴线对齐拼合，检查回转体轮廓的连续性与同轴度。

二、点云处理与三维建模

去噪与轴心提取：剔除杂点后拟合回转轴心，把点云摆正到轴线坐标系。

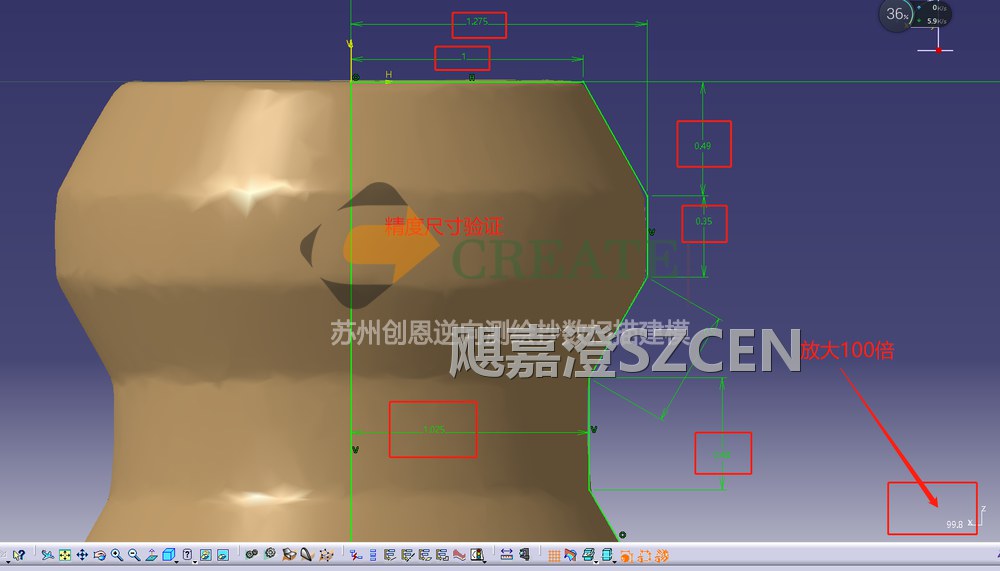

回转轮廓还原：按点云剖面重建各级台阶的外径、长度与过渡圆角，保证轮廓光滑。

螺纹参数提取：从剖面提取牙型角、螺距与牙高，按真实参数生成螺纹，不套用通用标准。

卡环槽与端面还原：卡环槽的宽度、深度与端面倒角按点云还原，保证装配卡位可靠。

参数化整理：把外径系列、台阶长度整理为可驱动参数，便于多规格派生。

三、模型校验与交付

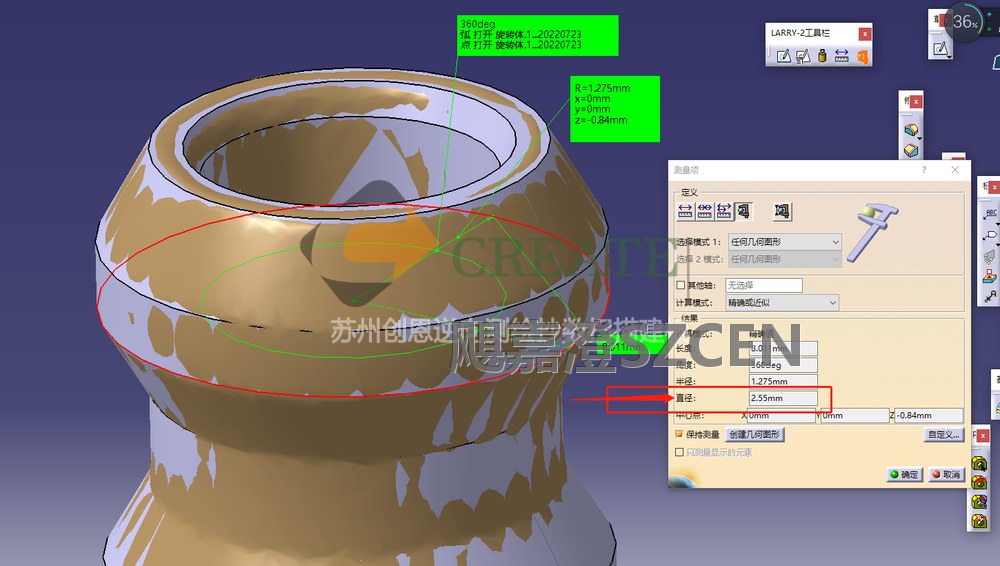

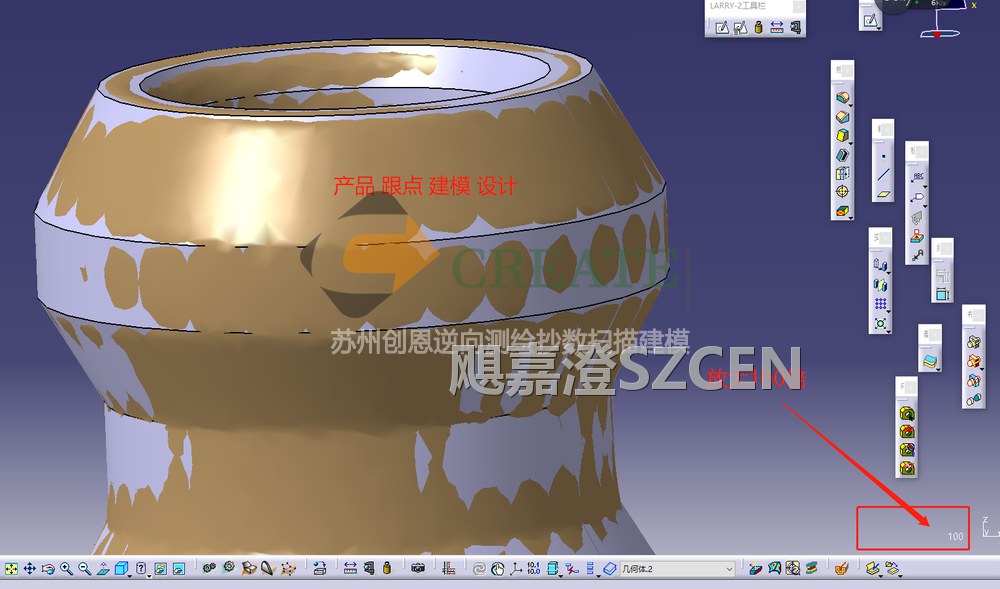

偏差比对：重建模型与原始点云做整体比对，螺纹与卡环槽区域重点复核，输出偏差图谱。

配合验证：与按同批号测绘的插座做虚拟插合，检查插入深度与配合间隙。

关键尺寸复核：对各级外径、槽宽、螺纹参数逐项复核，与实测记录对照。

二维出图：输出工程图，标注尺寸公差、表面粗糙度与材质要求，可直接下厂车削。

数据交付：交付三维数模、点云数据与偏差报告，便于来料比对与批次一致性检查。

铜头端子是"小到极致"的逆向对象：整体只有几毫米，却要塞进多级台阶、卡环槽与微细螺纹。测绘阶段先用影像测量仪记录基准尺寸，再喷涂显影剂解决铜件反光问题，然后用小视场高分辨率模式整体覆盖扫描，螺纹牙型与卡环槽单独加密。拼接时以轴线为基准检查同轴度。建模阶段按点云剖面重建各级台阶轮廓，螺纹参数从剖面直接提取而非套用标准值，卡环槽与端面倒角一并还原。最后与插座做虚拟插合验证配合，输出带公差与粗糙度要求的工程图。
