超声刀塑胶件外壳｜逆向测绘建模设计

本项目为超声刀塑胶件外壳的逆向测绘建模。手柄外壳由左右两半塑胶件对合而成，内部要容纳换能器、电路板与按键机构，外部则要兼顾握持手感与消毒清洁要求。外壳的分型线、卡扣位与按键孔位互相牵制，装配精度不足会出现缝隙与异响。项目对该外壳做逆向测绘，重建外观曲面与内部结构，输出可直接开模的三维数模与工程图。

一、扫描测绘（数据采集）

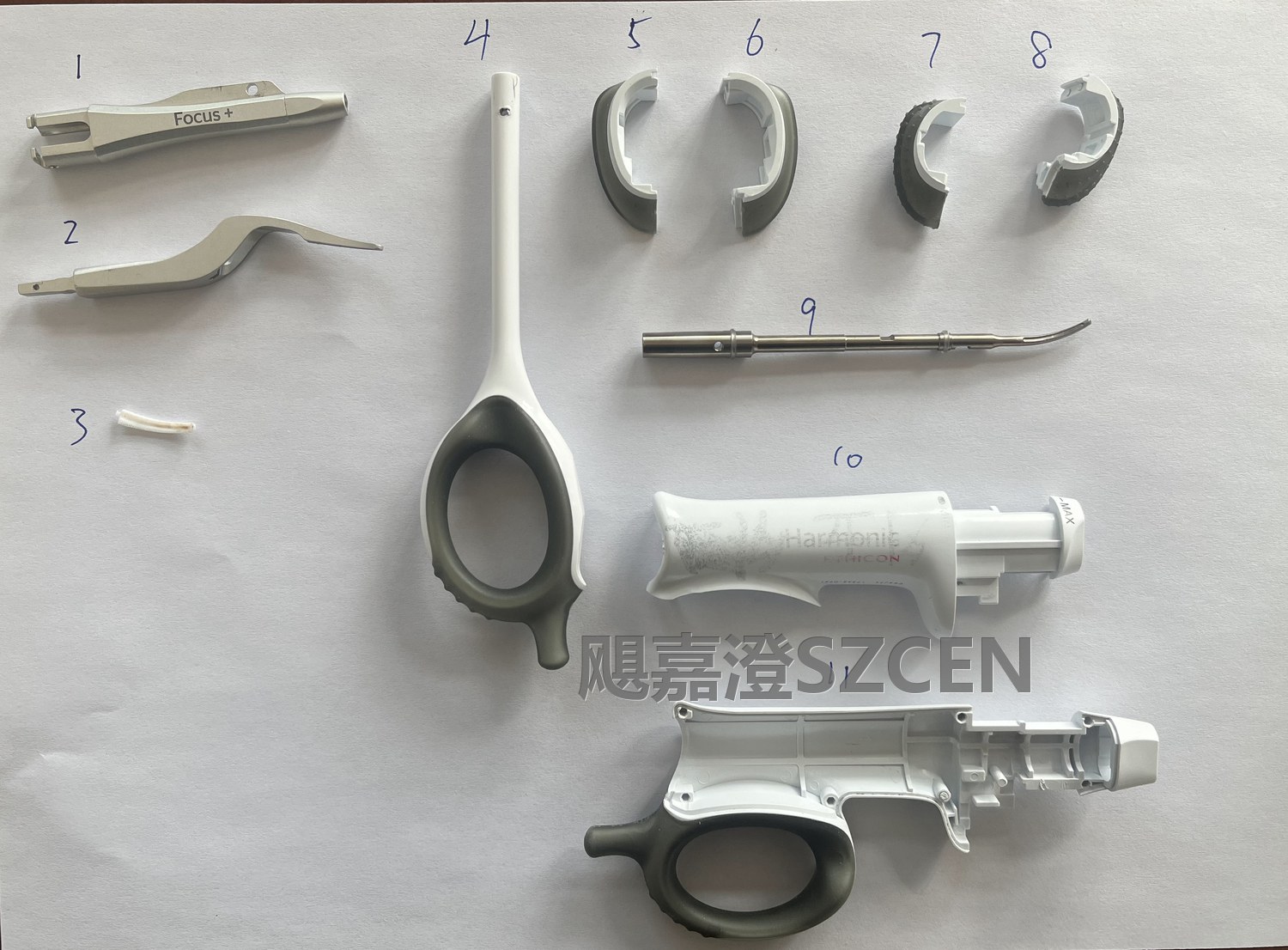

实物检视与分件记录：把外壳拆成左右两半并拍照，记录分型线走向、卡扣位置与按键孔排布。

表面处理与标记点：塑胶件表面局部高光，喷涂薄层显影剂；在平缓区粘贴反光标记点用于多视角拼接。

内外双面扫描：左右壳体分别扫描内外两面，按键孔与卡扣槽换小视场模式加密。

配套小件扫描：按键、装饰盖等小件单独扫描，保证装配细节完整。

数据拼接与检查：按分型线特征对齐各件点云，检查内外表面完整性与孔位一致性。

二、点云处理与三维建模

去噪与精简：滤除支撑杂点，按曲率精简并保留分型线与棱线。

外观曲面重构：按点云拟合握持区曲面，做过渡圆角与渐消面，保证手感光顺。

内部结构还原：加强筋、螺钉柱、卡扣槽与电路板让位腔体按实测重建。

分件与配合设计：按分型线拆成左右两半，留出扣合量与装配间隙，卡扣按实测重建弹性变形区。

按键孔位还原：按键孔的位置、孔径与沉台按点云还原，保证按键装配后不晃动。

参数化整理：把关键装配尺寸整理为可驱动参数，便于系列化改型。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，分型线与握持曲面重点复核，输出偏差图谱。

虚拟装配：左右壳体对合并装入按键，检查扣合顺畅度与接缝均匀性。

壁厚与强度校核：抽取关键截面核对壁厚与加强筋布置，保证注塑不缩水、装配不松垮。

二维出图：输出工程图，标注关键尺寸、分型面与材质要求，可直接开模。

数据交付：交付三维数模、点云数据与偏差报告，便于外观改型与结构优化。

超声刀塑胶外壳的逆向重点在"分型线准、扣合严"。测绘阶段先把外壳拆成左右两半逐件拍照，塑胶件只在高光处补显影剂，再分件内外双面扫描，按键孔与卡扣槽加密；拼接时按分型线特征对齐，检查孔位一致性。建模阶段按点云拟合握持区曲面、做过渡圆角保证手感；内部加强筋、螺钉柱与让位腔体按实测重建，卡扣的弹性变形区一并还原，并按分型线拆成左右两半留出扣合量。最后做虚拟装配验证接缝均匀与扣合顺畅，输出带分型面的工程图。
