筋膜枪｜智能显示便携肌肉放松设备外观与结构设计

本项目为筋膜枪的整机产品设计，面向健身人群与久坐办公族的肌肉放松需求。这一款把交互重点放在尾部：同类产品的档位与电量多以几颗指示灯草草带过，用户按完不知道现在是几档、还剩多少电。项目在机尾做了一块圆形显示面，把档位数字与电量光环收进同一个视觉焦点，并沿机身分缝布置一圈青绿色装饰环，使整机从握把到机头形成连续的科技感表达。

一、外观设计

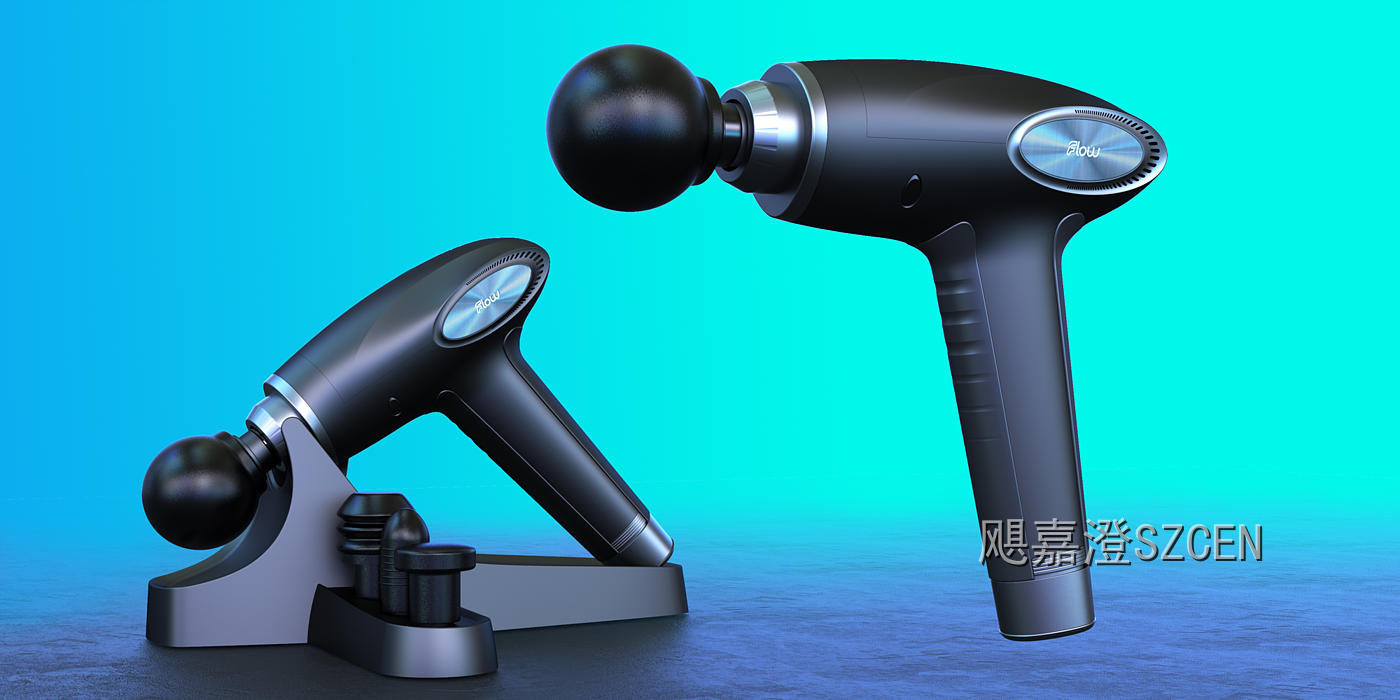

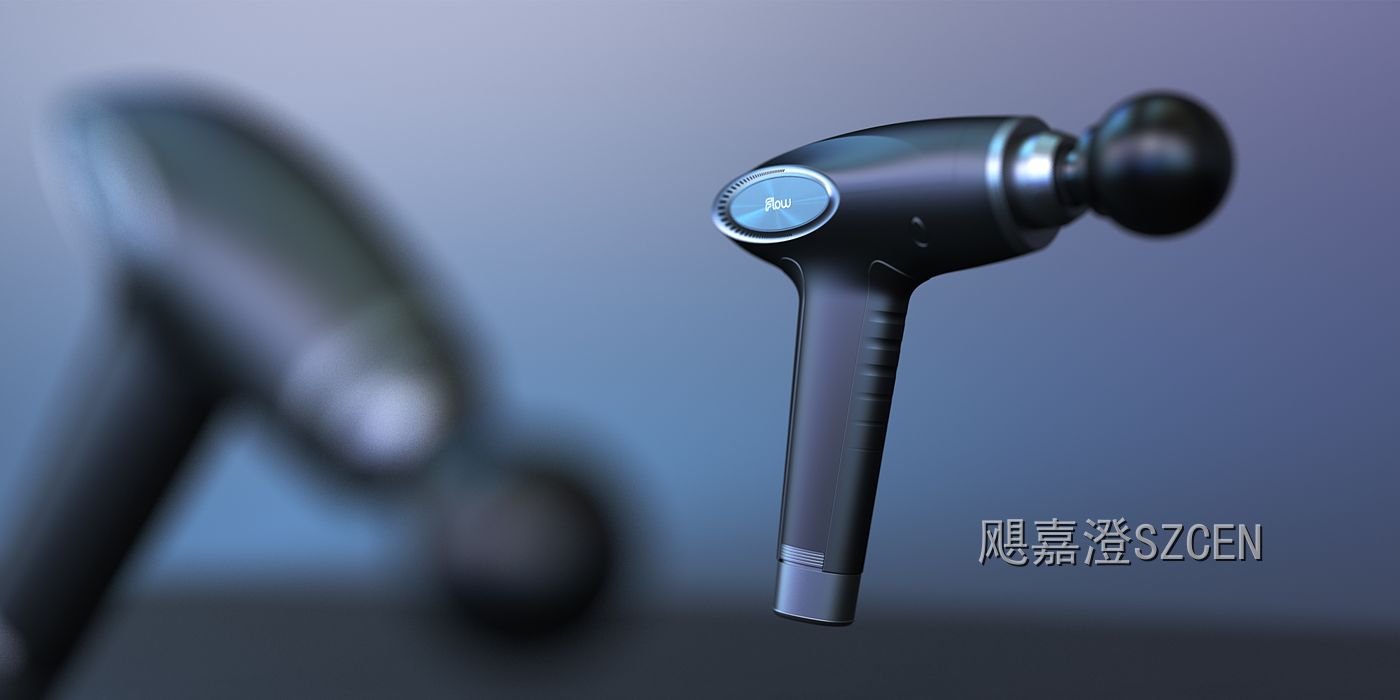

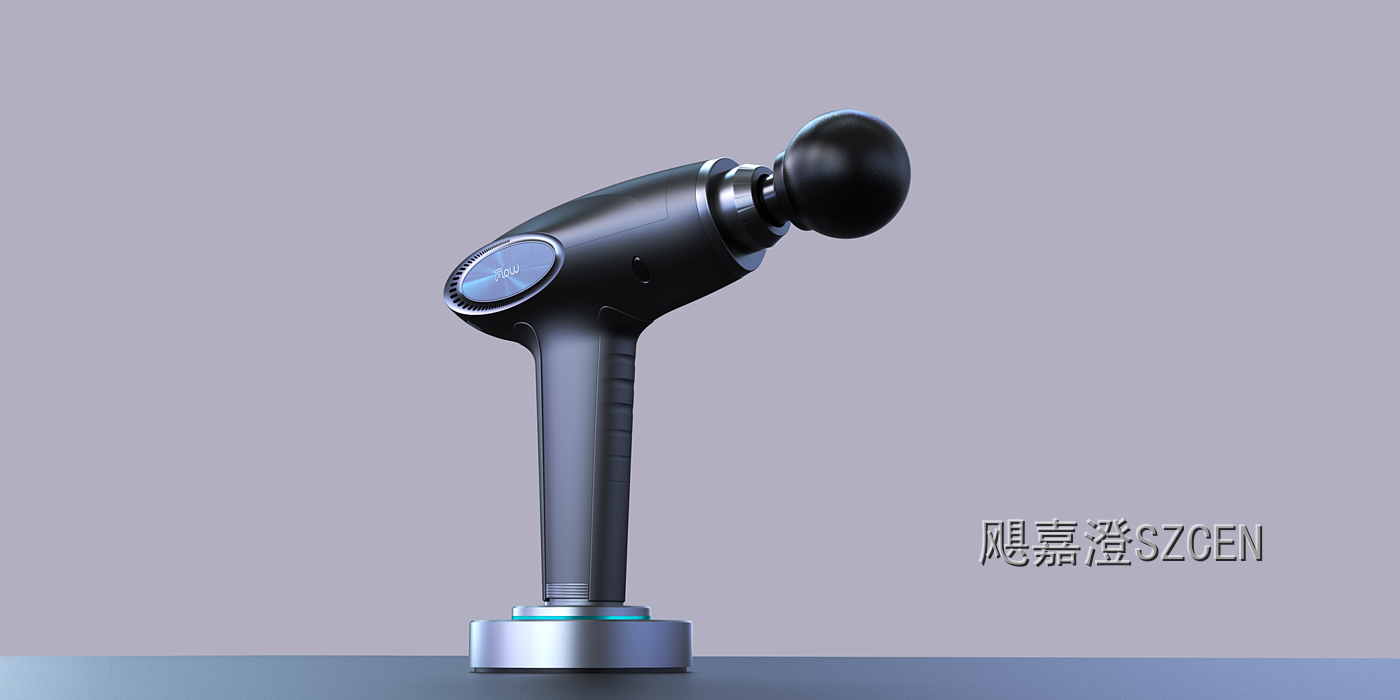

整机造型：机身由握把与机头圆滑过渡成一个整体块面，没有明显的折线接缝，圆润饱满，握在手里没有硌手的位置。

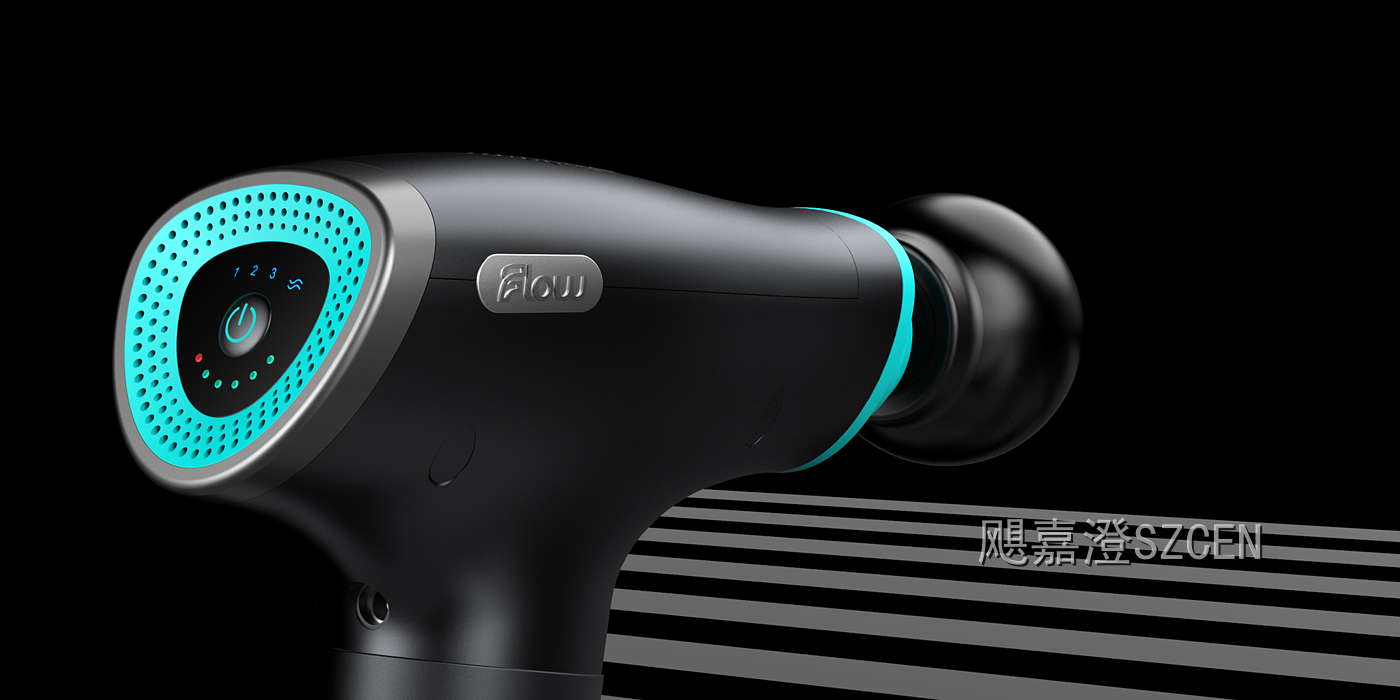

尾部显示面：机尾做圆形显示面，中间为档位数字与开关图标，外围一圈点阵光圈显示电量，青色发光让状态在暗处也一眼看清。

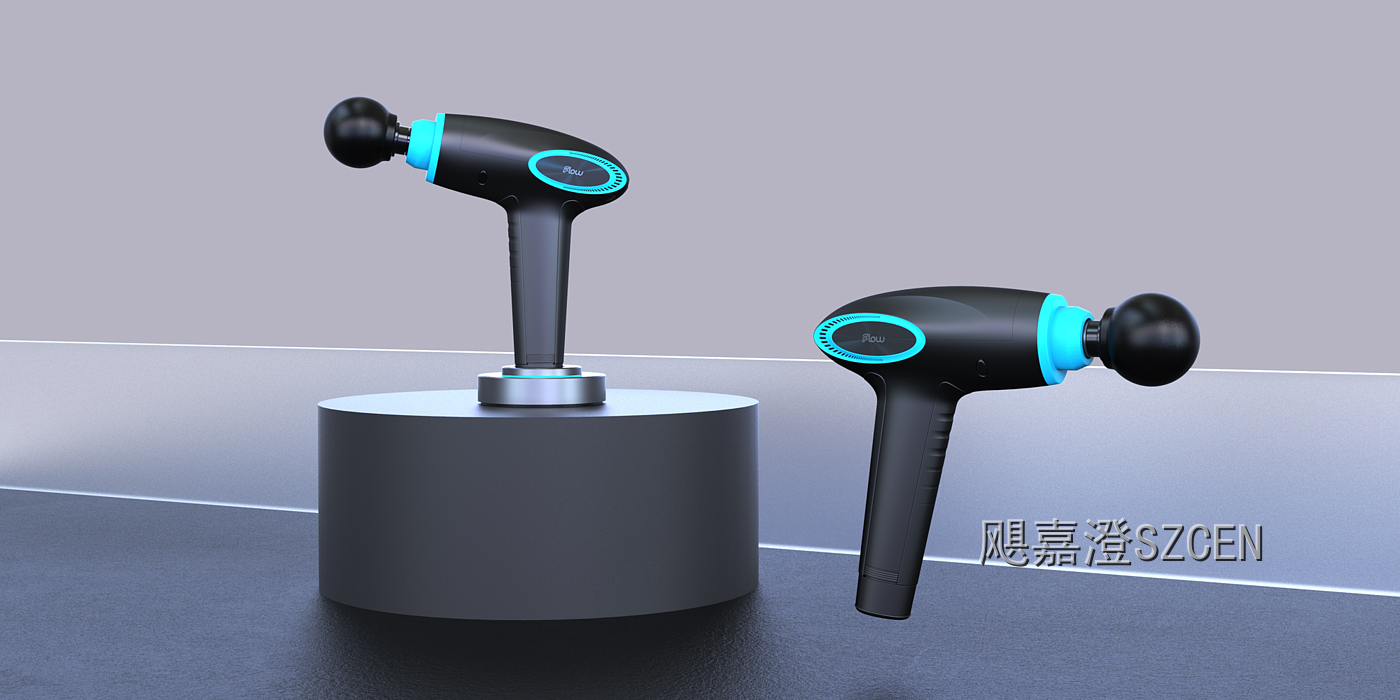

青色装饰环：机身在中段的分缝位置嵌入一条青色装饰环，与尾部光圈呼应，把原本生硬的接缝变成一条设计线。

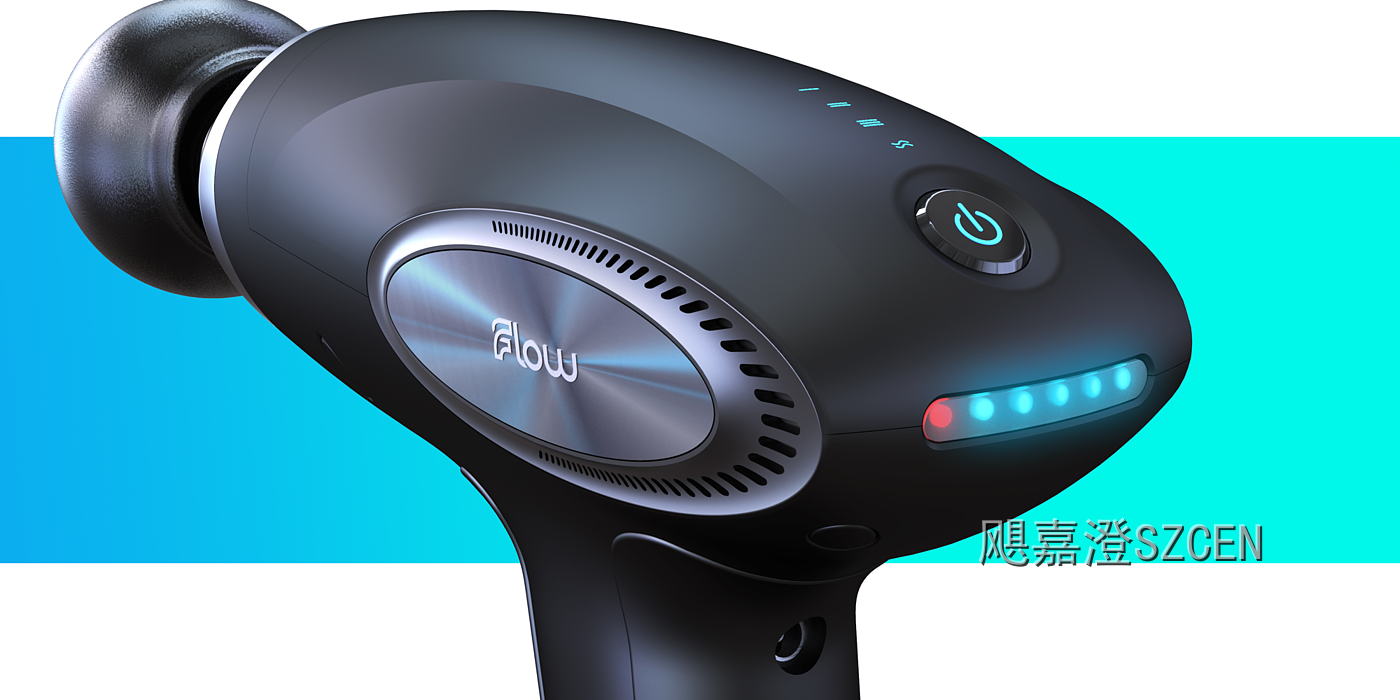

品牌标识：机身侧面以金属质感嵌片承载品牌字样，嵌片做浅浮雕与亮边处理，近看有细节、远看不抢眼。

按摩头组：标配球形与圆柱等按摩头，端部做哑光与亮面区分，按摩头与机头连接处做同心收边，装好后浑然一体。

二、结构设计

一体式握把：握把与机身为连续曲面成型，内部用加强筋承担弯矩，外部不留装配缝，握持面无台阶、不夹手。

尾部显示模组：显示屏与点阵光圈集成在同一块尾盖上，尾盖整体拆装，屏幕与控制板之间的连接用软性排线走线，防止弯折断裂。

档位与电量逻辑：开关长按启停、短按切换档位，档位数字与光圈同步变化，电量按剩余比例点亮光圈段数，交互逻辑简单直观。

机头与按摩头：机头端设弹性卡口，按摩头插入即固定、外拔即更换；接口处做防转限位，冲击过程中按摩头不会相对机头自转。

减振与手感：电机安装在机头内并由柔性衬垫包覆，冲击振动在机头端衰减，传到握把只剩轻微反馈，长时间使用虎口不发麻。

散热与密封：机身中段与尾部留出散热缝隙，内部风道把电机热量带走；外壳接缝做防汗处理，日常擦拭即可保持清洁。

三、样品制作

外观手板：数控加工机身壳体、尾部显示面与青色装饰环，做透光件与哑光黑的分色打样，验证整机曲面、发光效果与接缝位置。

结构样机：装配尾部显示模组、机头卡口与减振结构，做连续冲击与反复插拔测试，验证显示模组可靠性与按摩头接口耐久。

功能样机：装入电机、电池与控制板，测试档位切换、光圈电量显示准确度、各档冲击力度与续航，验证长时间使用的稳定性。

这一款把交互做成了外形的一部分：尾部圆形显示面把档位数字与电量光圈收在一个焦点，用户侧头一瞥就知道当前状态；中段分缝里嵌入的青色装饰环与尾部光圈同色，把装配线变成设计线。机身做成连续曲面、无外露台阶，握持面干净贴手。
