吻合器外壳｜曲面逆向测绘建模设计

本项目为外科吻合器外壳的曲面逆向测绘建模。吻合器是消化道手术中用于切割与缝合的器械，外形呈手枪式，握持手感与扳机行程直接影响医生的操作精度。外壳由左右两半对合而成，内部容纳击发机构与钉仓组件，曲面复杂、分型线细密。项目对整套外壳做系统逆向，重建左右壳体与扳机，输出可直接开模的三维数模与工程图。

一、扫描测绘（数据采集）

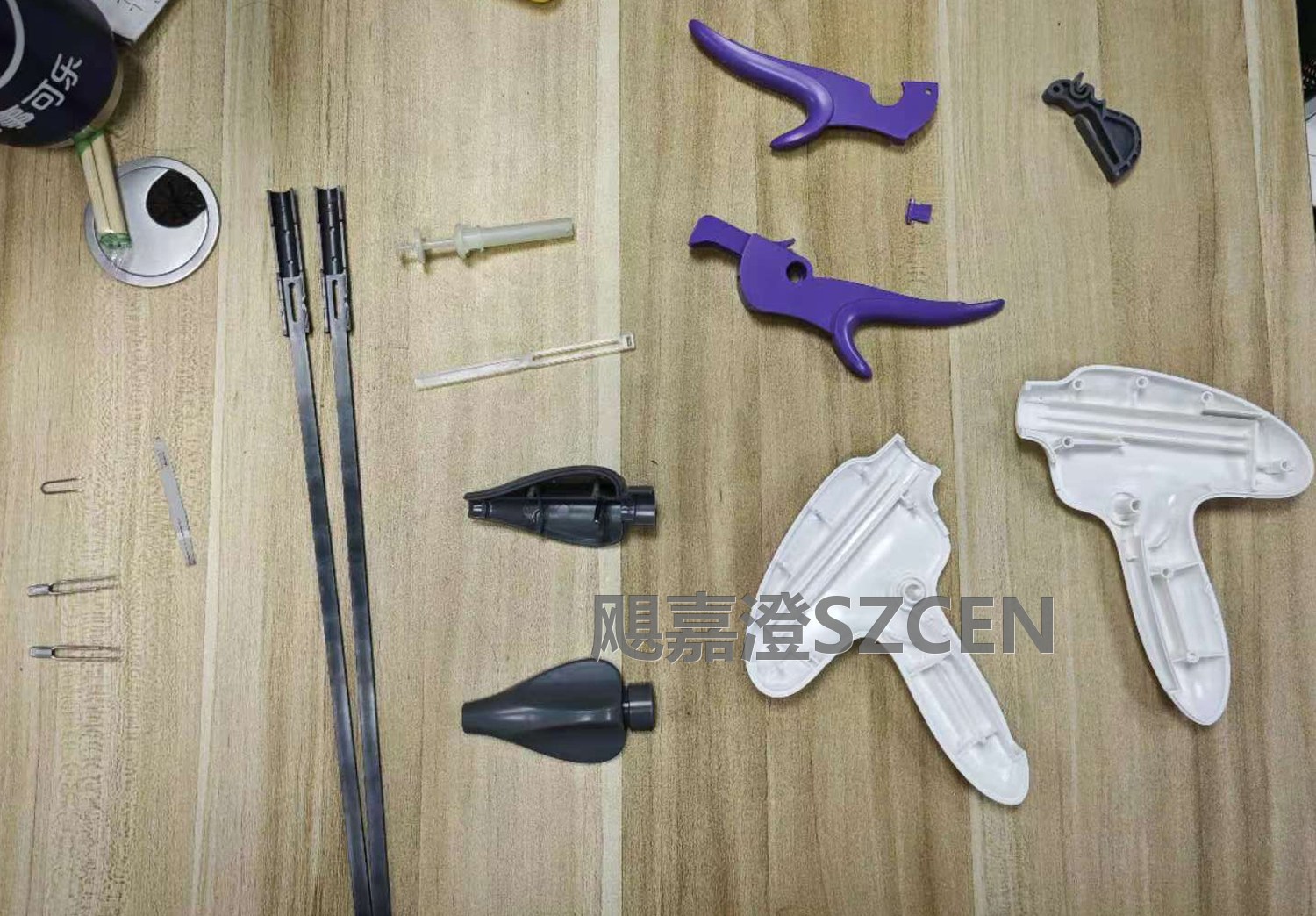

实物检视与拆解记录：先把外壳拆成左右两半与扳机件，逐件拍照并记录分型线走向与卡扣位置。

表面处理与标记点：外壳多为哑光注塑件，局部高光处喷涂薄层显影剂；在平缓曲面上粘贴反光标记点。

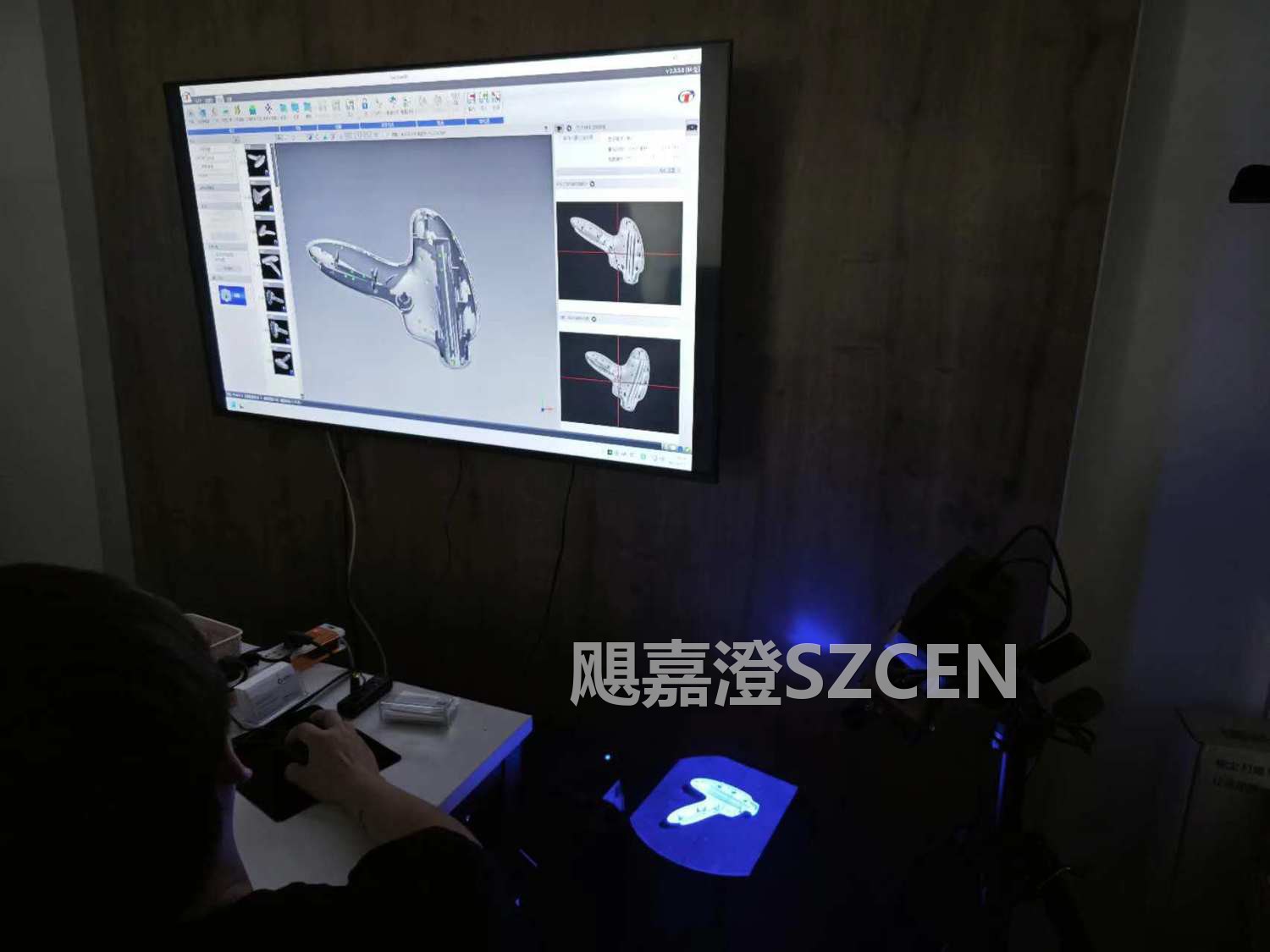

分件扫描：左右壳体分别内外两侧扫描，扳机与按钮等小件单独扫描，避免遮挡造成漏扫。

曲面过渡区加密：握把与机身过渡、扳机槽、按键孔等曲率变化明显部位加密站位。

数据拼接与检查：按分型线与卡扣特征把各件点云归位，检查内外表面完整性，孔洞处补扫。

二、点云处理与三维建模

去噪与精简：滤除支撑杂点，按曲率自适应精简，保留分型线与棱线特征。

外观曲面重构：按点云拟合握把与机身主曲面，做渐消面与过渡圆角，保证握持区光顺无波纹。

内部结构还原：加强筋、卡扣槽、螺钉柱与击发机构的让位腔体按实测重建。

分件与配合设计：按分型线把壳体拆成左右两半，留出扣合量与装配间隙，扳机按实测重建转动轴。

扳机行程还原：扳机的转轴位置、摆动角度与限位结构按点云还原，保证装配后行程一致。

参数化整理：把关键装配尺寸整理为可驱动参数，便于后续系列化改型。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，握持曲面与分型线重点复核，输出偏差图谱。

虚拟装配：左右壳体对合并装入扳机与按钮，检查干涉与间隙，确认扣合顺畅。

壁厚与强度校核：抽取关键截面核对壁厚与加强筋位置，保证注塑成型不缩水。

二维出图：输出工程图，标注关键尺寸、分型面与材质要求，可直接开模。

数据交付：交付三维数模、点云数据与偏差报告，便于外观改型与结构优化。

吻合器外壳是典型的"外观与结构一体"的逆向对象。测绘阶段先把外壳拆成左右两半与扳机，逐件拍照记录分型线与卡扣位置；外壳本身是哑光注塑件，只在高光处补显影剂，再分件内外扫描，握把与扳机槽等过渡区加密站位。建模阶段按点云拟合握把与机身曲面，做渐消面与过渡圆角保证握持区光顺；内部加强筋、卡扣槽、螺钉柱与机构让位腔体按实测重建，扳机的转轴与摆动角度一并还原。最后做虚拟装配验证扣合，输出带分型面的工程图。
