本项目为医疗缝合器夹头的逆向测绘建模。夹头是吻合器前端直接作用于组织的部件，靠上下钳口夹持钉仓完成缝合，尺寸小巧但配合面极其精密。夹头长期使用后钳口会出现磨损与微变形，而原厂配件不单独供应、图纸亦不公开。项目对夹头做高精度逆向测绘，还原钳口贴合面、钉槽与连接轴孔，输出可用于备件修复与国产化替代的数模与工程图。

一、扫描测绘（数据采集）

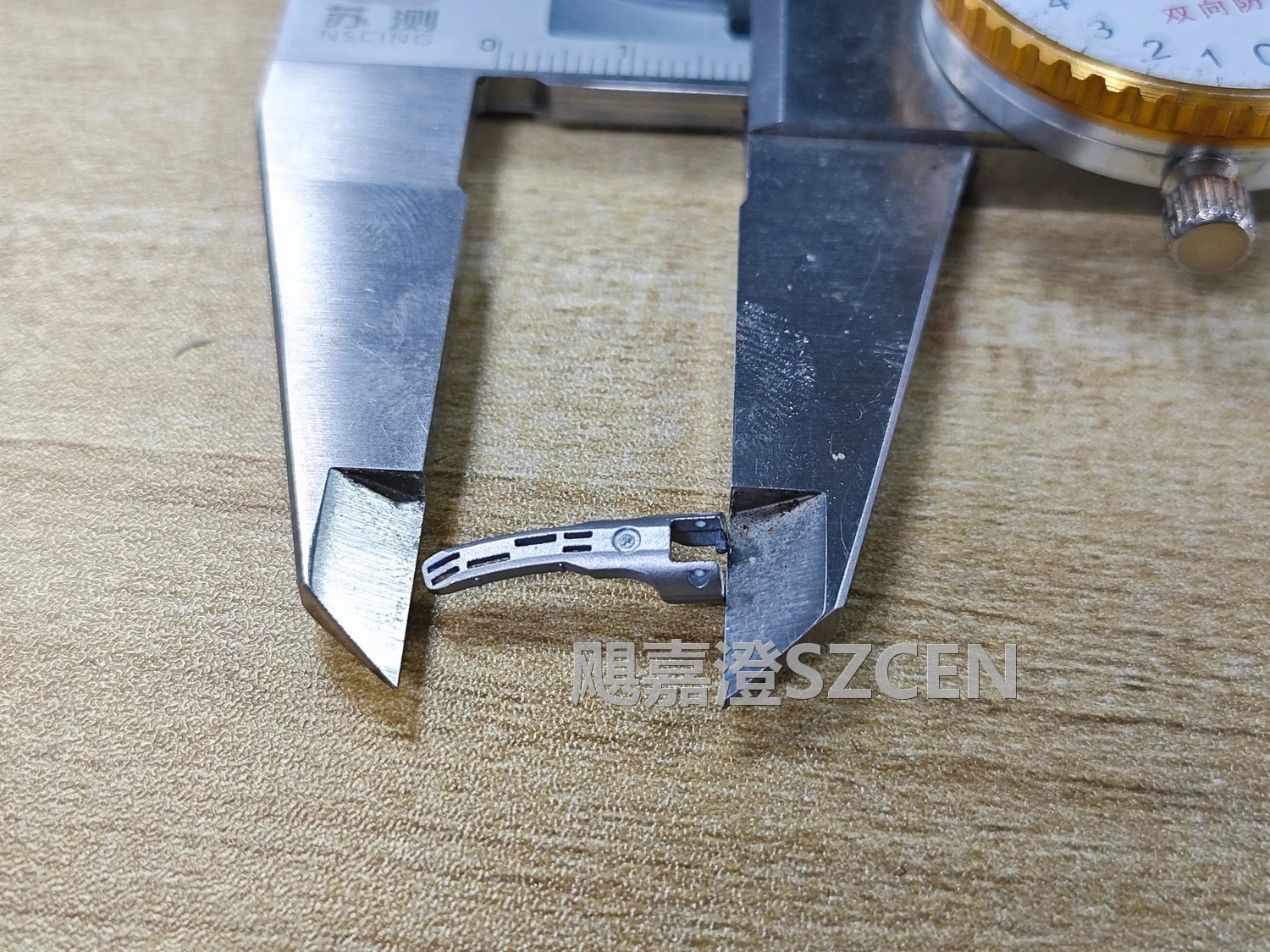

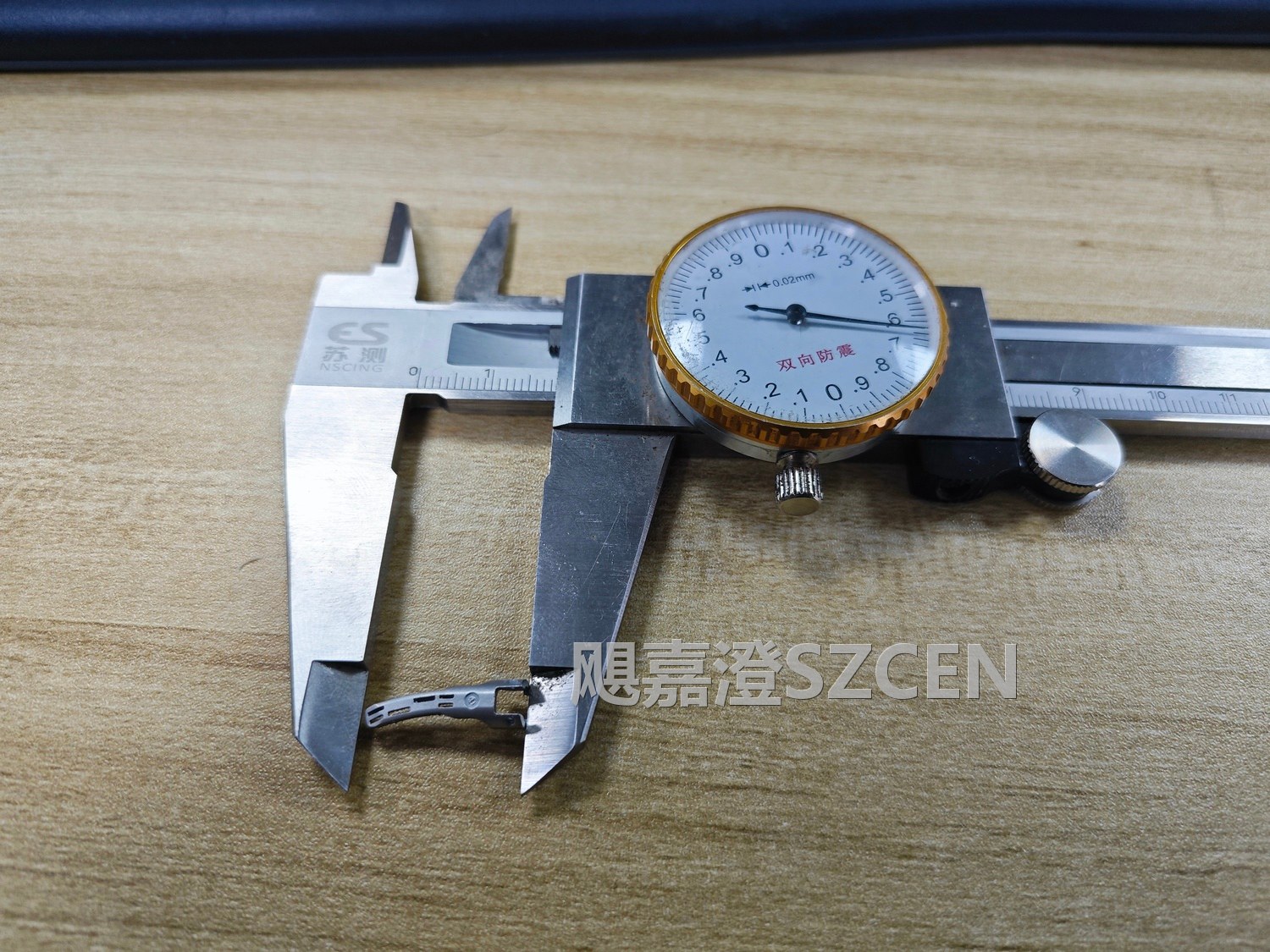

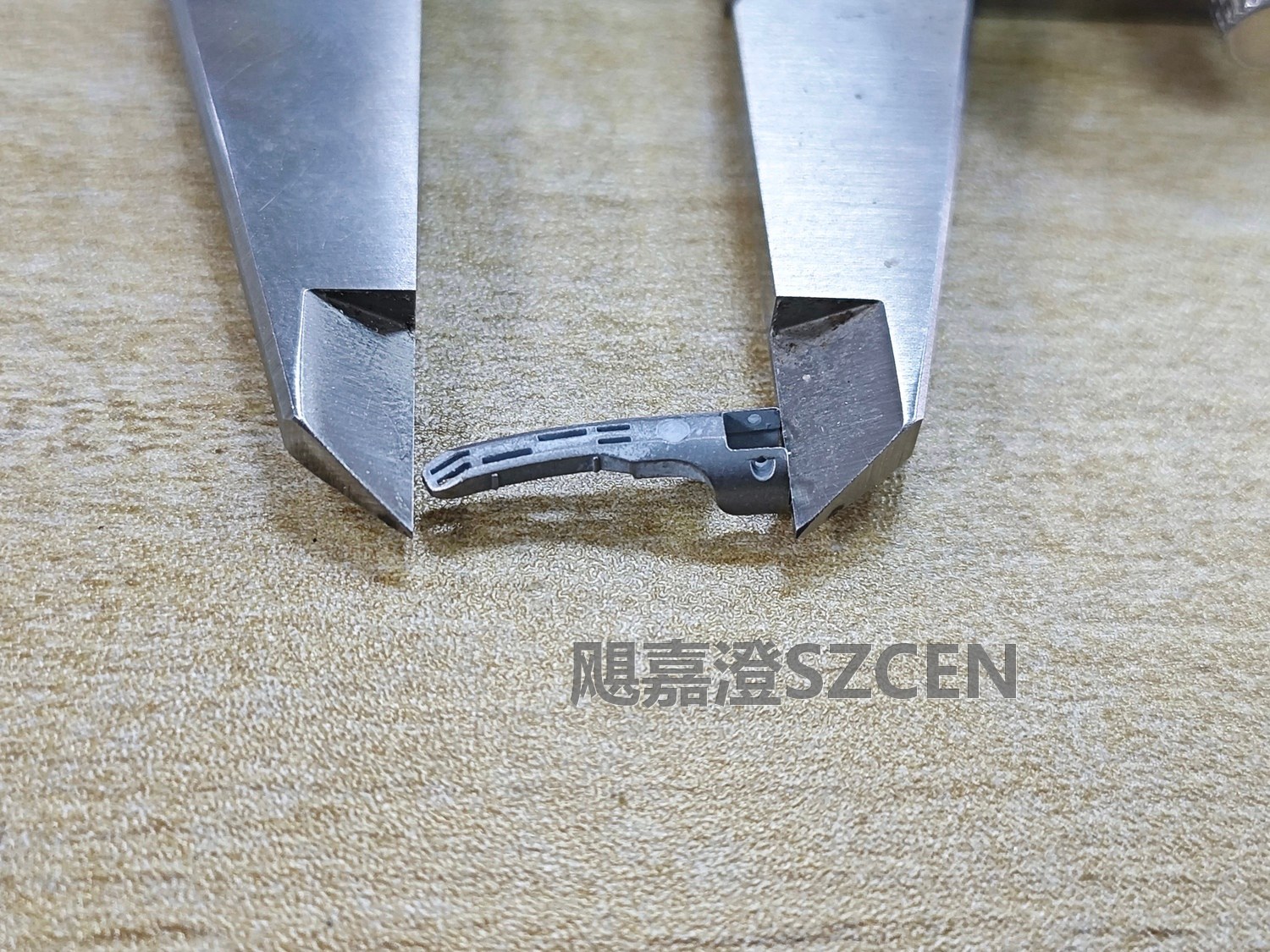

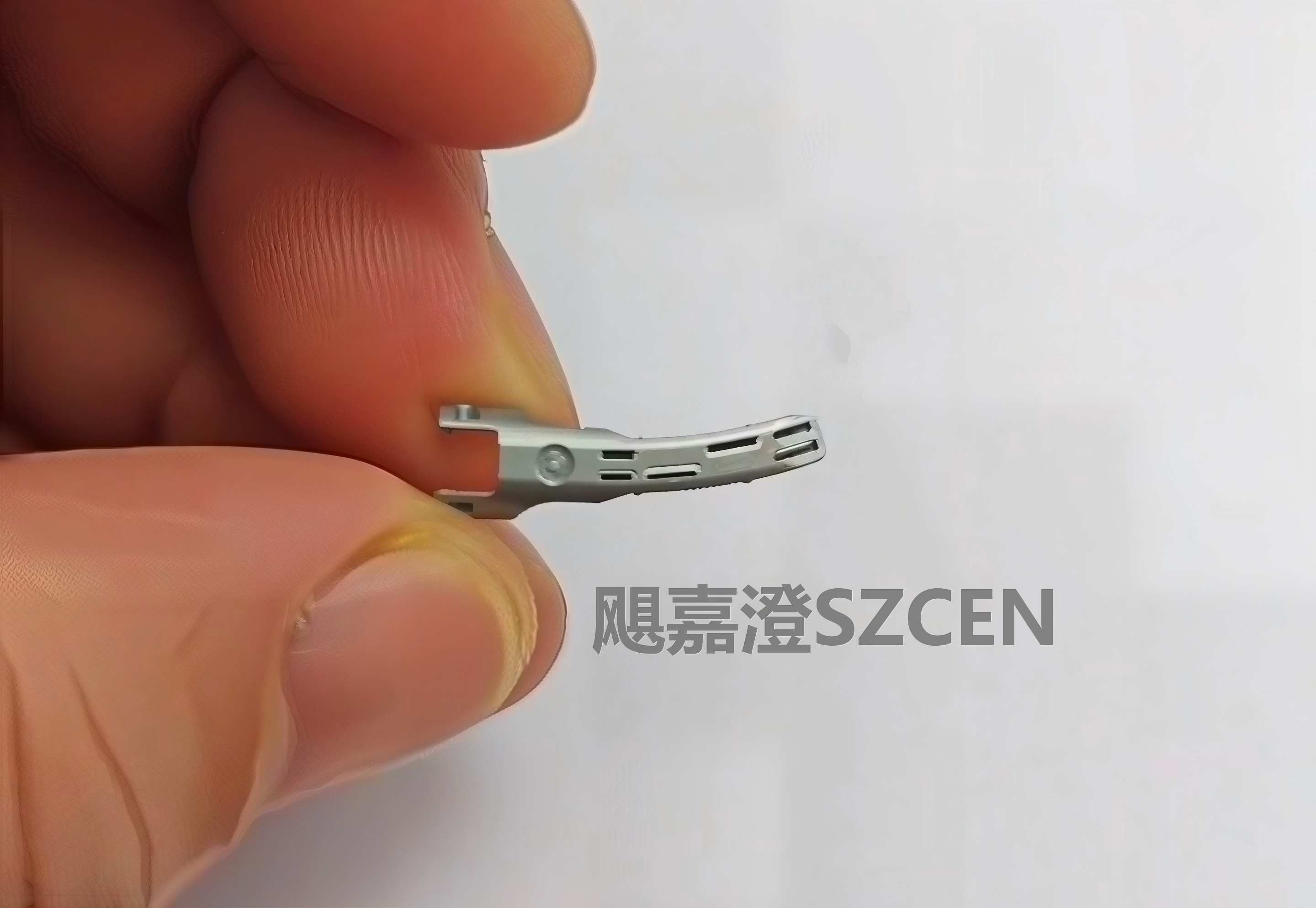

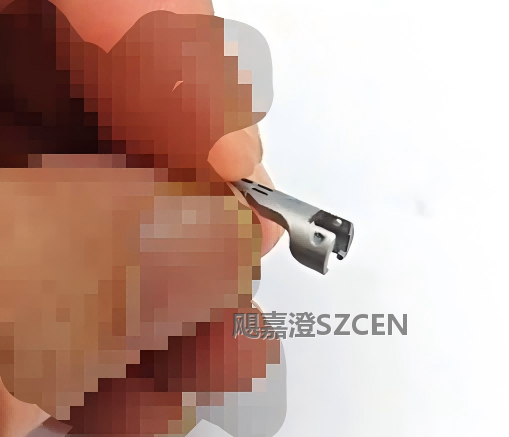

实物检视与基准测量：先量取夹头总长、钳口宽度、连接轴孔径与钉槽间距，作为点云校核基准。

表面显影处理：夹头多为不锈钢精加工件、表面反光明显，喷涂薄层显影剂保证扫描质量。

小视场高精度扫描：夹头尺寸小、特征细，采用小视场高分辨率模式整体覆盖扫描。

钉槽与钳口加密：钉槽排布、钳口齿面、连接轴孔内壁等关键部位单独加密扫描。

数据拼接与检查：多角度点云按轴孔特征拼合，检查钳口平面度与钉槽间距，异常处补扫。

二、点云处理与三维建模

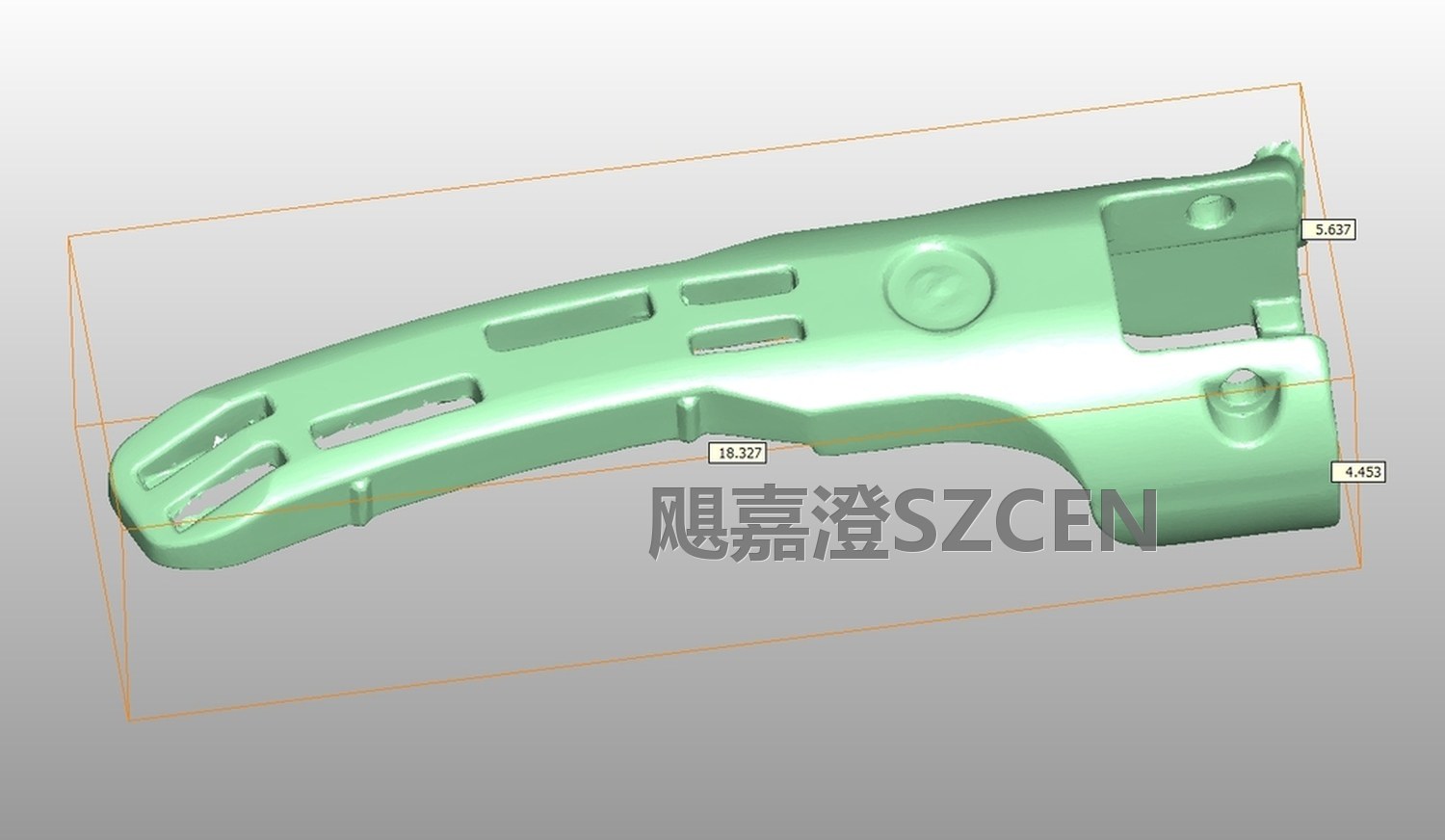

去噪与精简：滤除支撑杂点，按曲率自适应精简，完整保留钉槽与齿面棱线。

钳口贴合面重建：上下钳口按点云重建贴合面与齿面，控制平面度与闭合间隙。

钉槽阵列还原：按实测重建钉槽的位置、深度与排列间距，保证与钉仓匹配。

连接轴孔还原：轴孔的同轴度、孔径与倒角按点云还原，保证与器械主体装配互换。

参数化整理：把钳口长度、钉槽间距整理为可驱动参数，便于规格系列扩展。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，钳口与钉槽区域重点复核，输出偏差图谱。

虚拟装配：夹头与器械主体、钉仓做虚拟装配，检查轴孔配合与钉槽对位。

关键尺寸复核：对钳口平面度、钉槽间距、轴孔径逐项复核，与实测记录对照。

二维出图：输出工程图，标注关键尺寸、公差与材质要求，可直接下厂加工。

数据交付：交付三维数模、点云数据与偏差报告，便于批次一致性与备件复制。

缝合器夹头体积不大，但"小、密、精"三个特点让它的逆向难度并不低。测绘阶段先对不锈钢表面做显影处理，再用小视场高精度模式整体扫一遍，钉槽排布、钳口齿面与轴孔内壁单独加密；拼接时以轴孔为基准对齐，检查钳口平面度。建模阶段按点云重建上下钳口的贴合面与齿面，钉槽按实测位置与深度还原，轴孔同轴度与倒角一并复现。最后与器械主体、钉仓做虚拟装配，确认既能装上也能对位，输出带公差的工程图。
