焊接机｜立式数字化氩弧焊接设备外观与结构设计

本项目为立式数字化氩弧焊接电源整机外观与结构设计，面向不锈钢管道、铝型材、精密钣金等中高端焊接作业场景。传统工业焊接电源普遍是钣金方箱加外挂线缆的形态，控制面板平置不便看数、接口与气水管散乱外露、搬运靠两只手抬、机身色彩与品牌识别也偏弱。项目结合焊接工艺操作习惯、电气与水冷结构要求以及车间搬运方式，完成整机外观重塑、控制界面重构与内部结构集成，兼顾操作可视、散热可靠、搬移省力与品牌识别。

一、外观设计

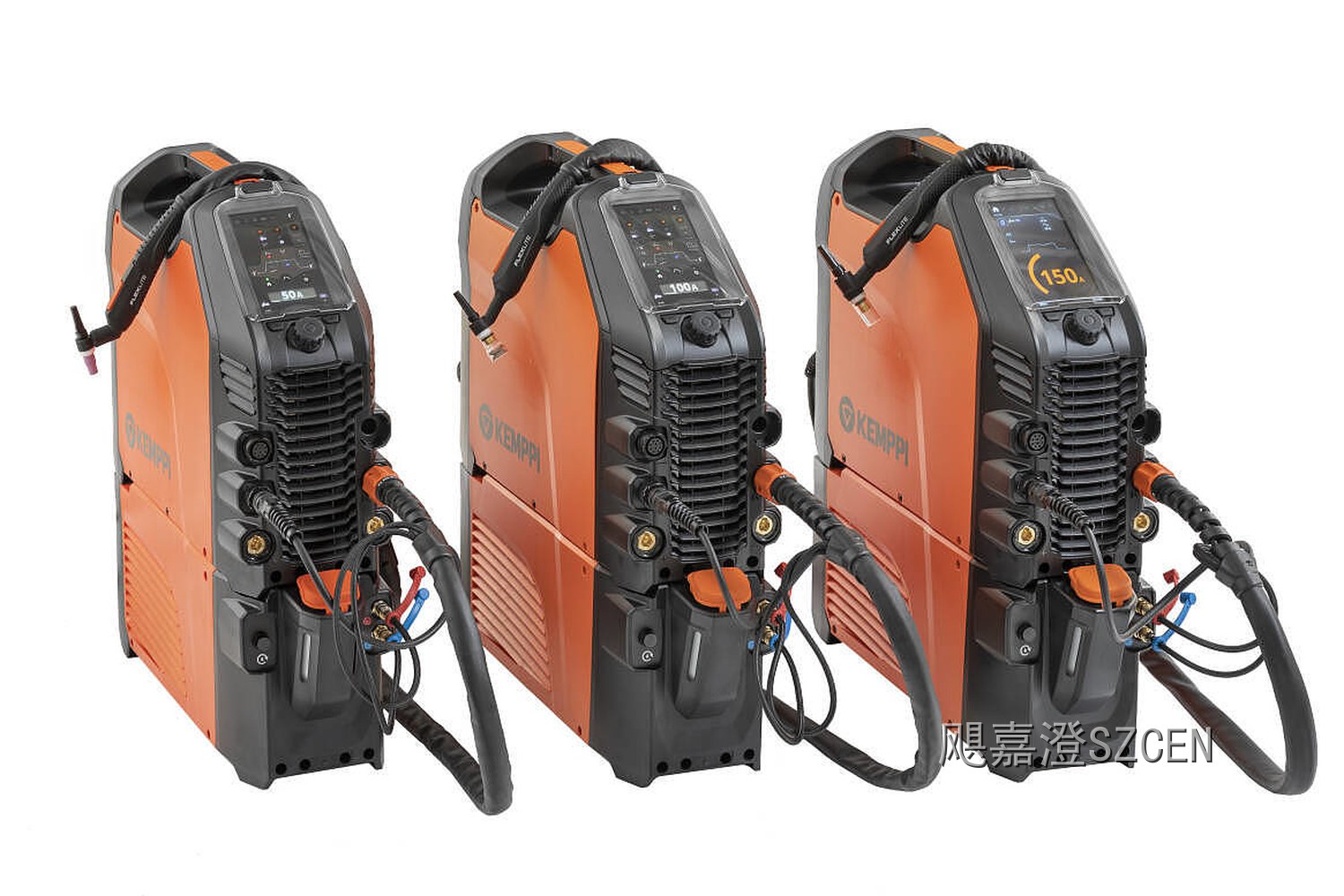

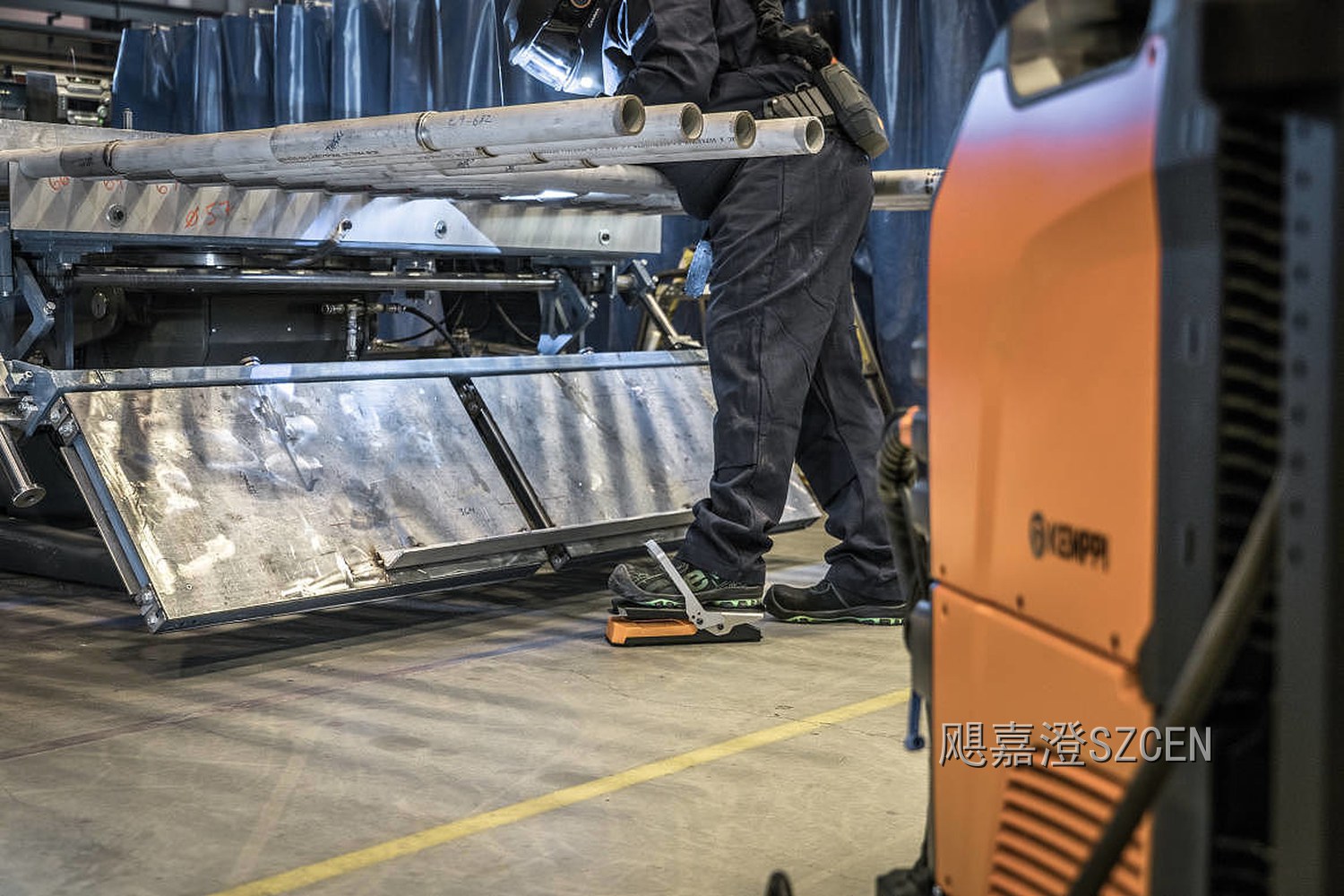

整机造型：采用立式塔形机身，橙色大侧板与深灰前面板形成大面积分色，侧面以斜切面过渡到顶部收口，形体方中带圆、轮廓紧凑，放在车间与工地都不显笨重。

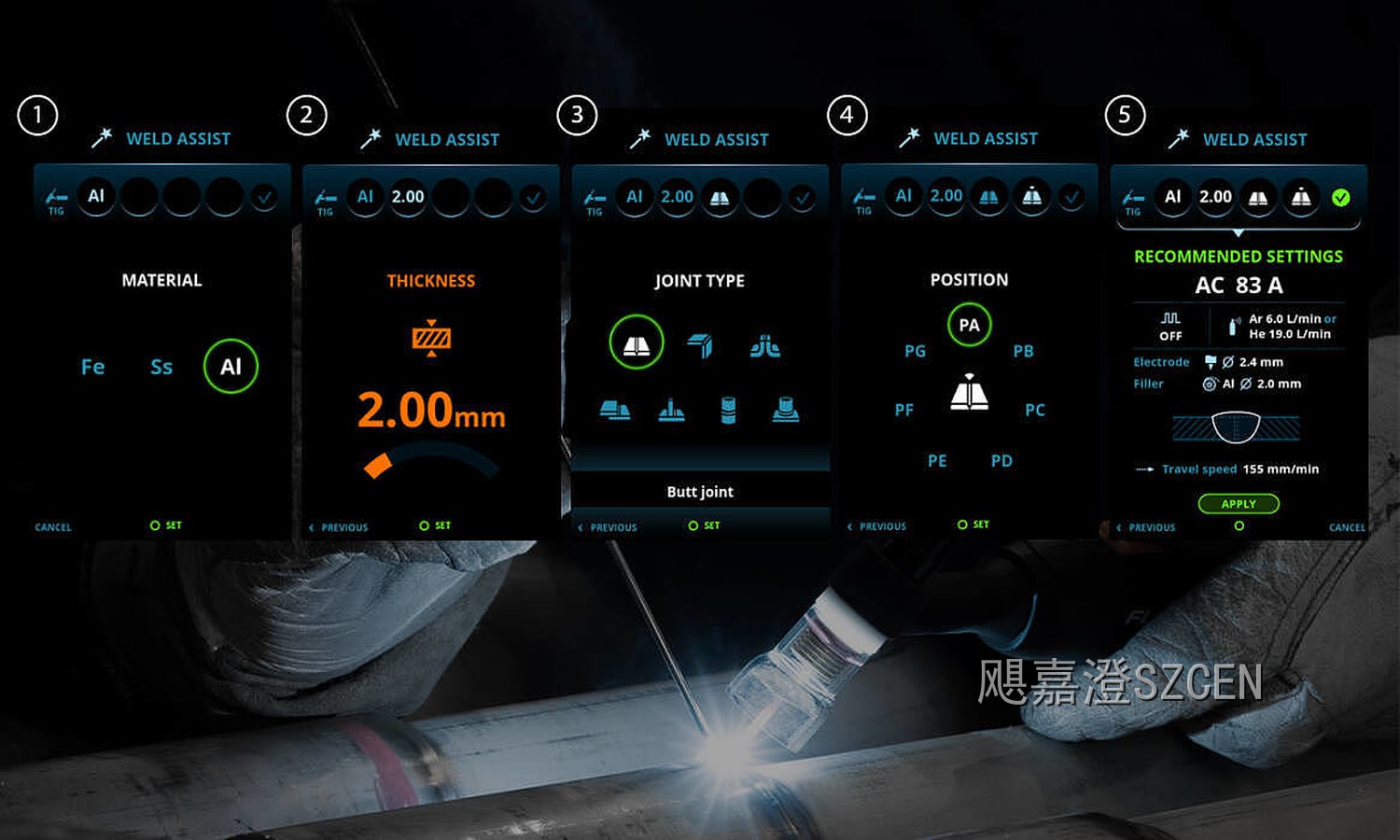

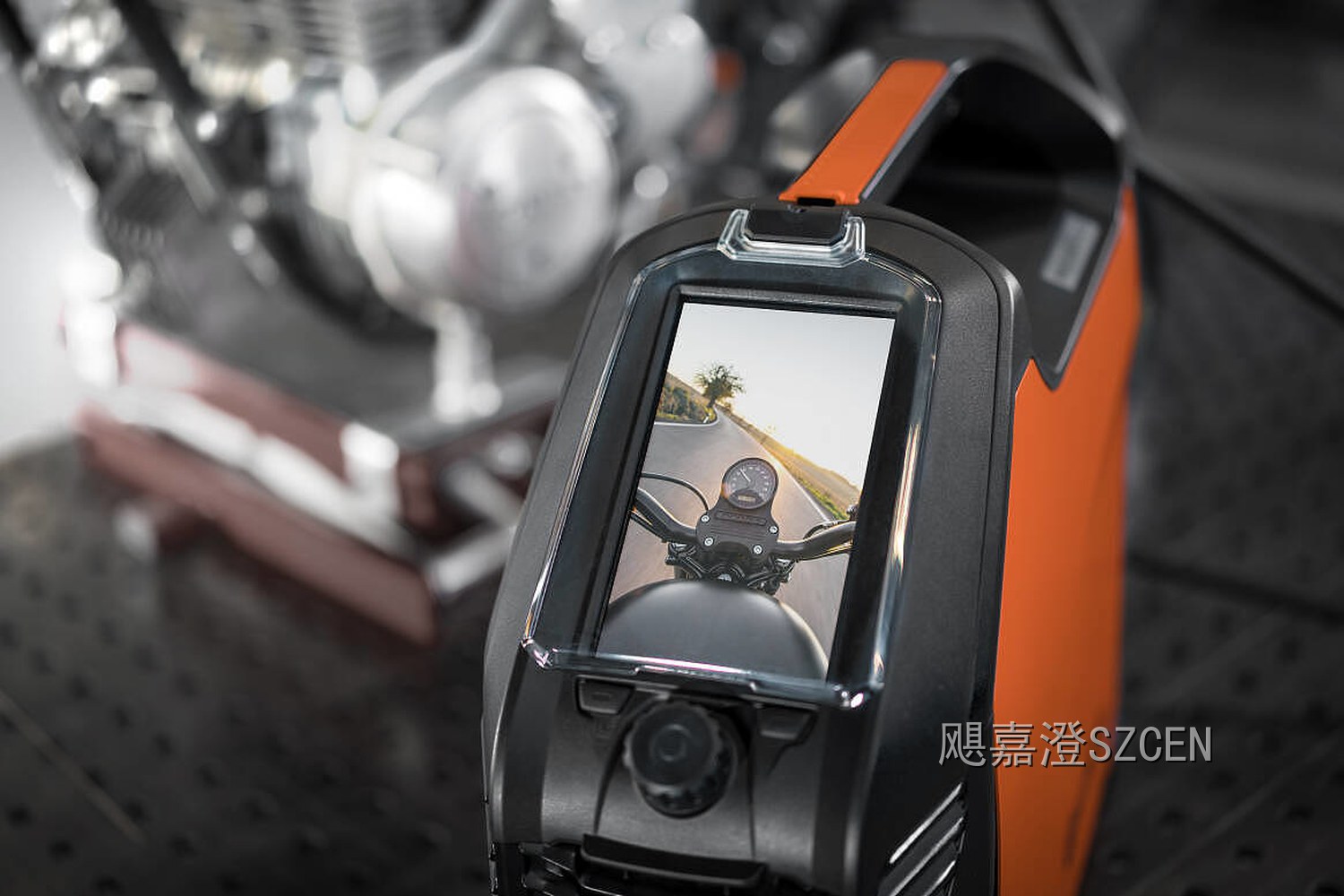

控制界面：控制面板上移到机身顶部并做倾斜处理，配大尺寸显示屏与单旋钮加按键的组合，操作者站立或俯身都容易读数与调节；屏幕区做凹陷内嵌，避免磕碰与反光。

散热语言：前面板中段布置规则排列的横向格栅，侧面下段同步开格栅，格栅走向与机身线条一致，把散热开口做成整机造型的一部分，而非后加的百叶。

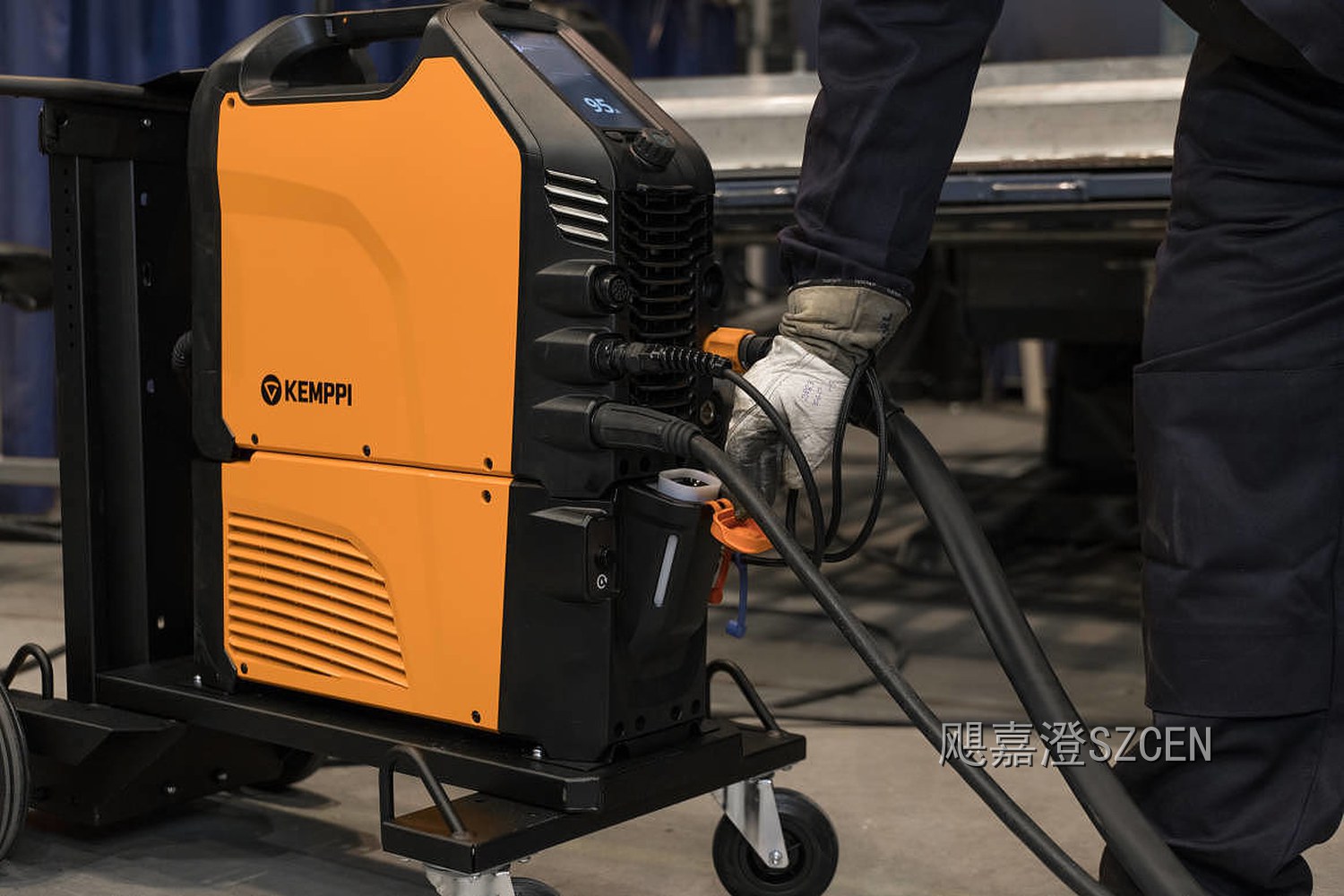

接口与管路区：机身下部集中布置气体、水冷与焊枪接口，黄铜接头与彩色旋钮用于区分气、水、电极等不同回路，蓝色与红色细管走向规整，接线不打架。

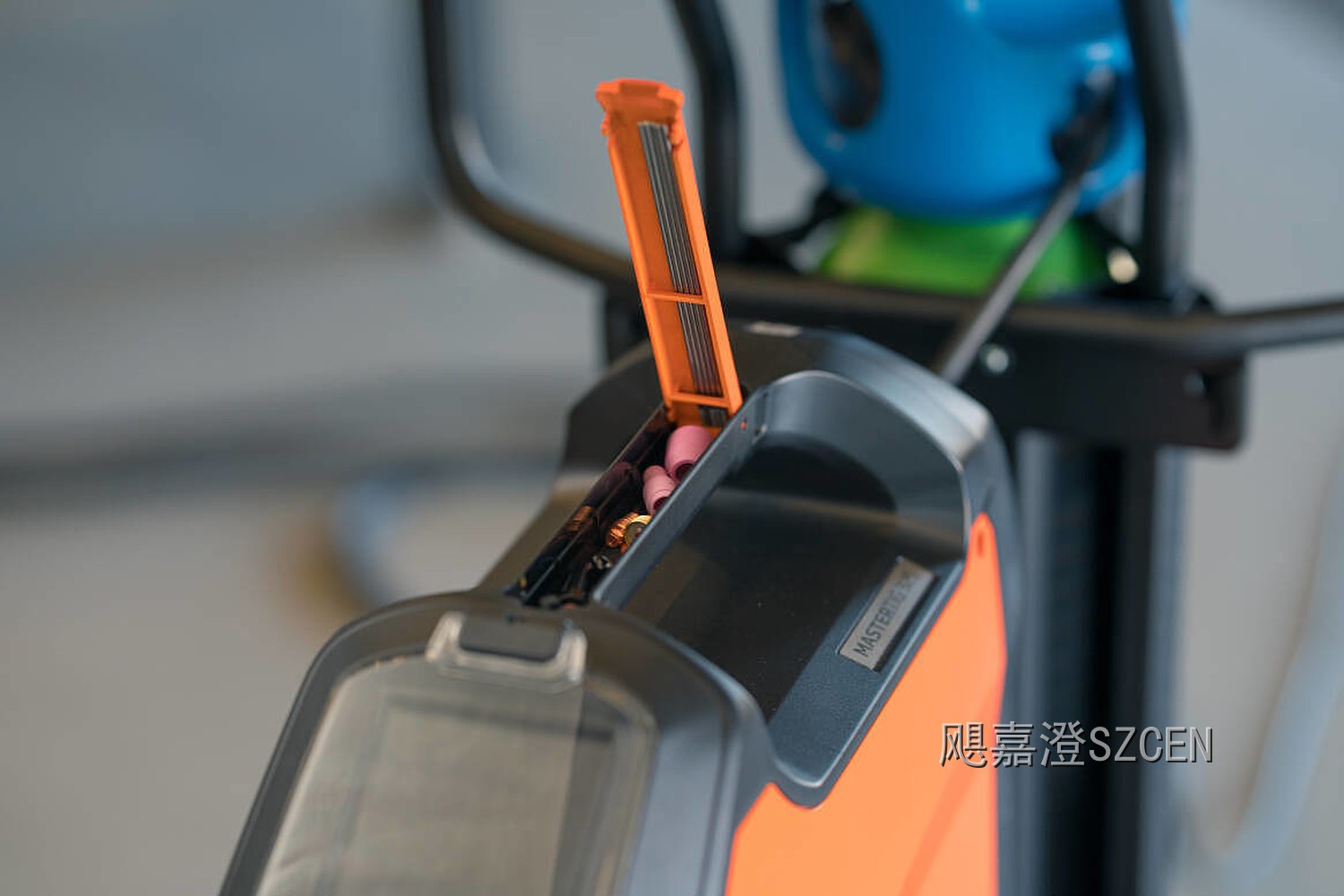

提手与线缆管理：顶部集成拱形一体提手，提手跨度覆盖机身重心，单手可拎；侧面预留线缆挂臂与波纹走线管，作业间隙把焊枪线挂在机身上，减少拖地磨损。

材质工艺：侧板为金属件成型后静电粉末喷涂，前面板与格栅为高强度工程塑料注塑成型，接头与旋钮采用金属与增强塑料组合，表面磨砂处理，耐油污、易清洁。

二、结构设计

塔式机身与分仓布局：机内按电源模块、控制模块与水冷循环分为上中下三段，动力器件与电控板分层布置，强弱电走向分离，减少相互干扰，也便于售后按模块拆换。

控制面板装配结构：控制面板为独立模组，显示屏、旋钮与按键预装在同一注塑面板上，通过卡扣与定位柱固定到机身骨架，正面看不到螺钉，装配工序集中。

散热风道结构：前格栅进风、侧面格栅出风，形成贯通式风道；格栅内侧设导流筋与防尘网，兼顾风量与粉尘防护；水冷机型在风道外单独走水路，避免漏液影响电气件。

接口模块化结构：气体接头、水冷接头与焊枪输出端集成在同一接口区模组内，接头采用防呆设计，插错插不进；接口模组可从面板后方整体拆装，维修不必拆整机。

提手与吊装结构：顶部提手与机身骨架一体连接，受力点落在框架上而非外壳件；提手正下方设置加强筋与承重衬板，吊装、搬运与跌落工况下机身不易变形。

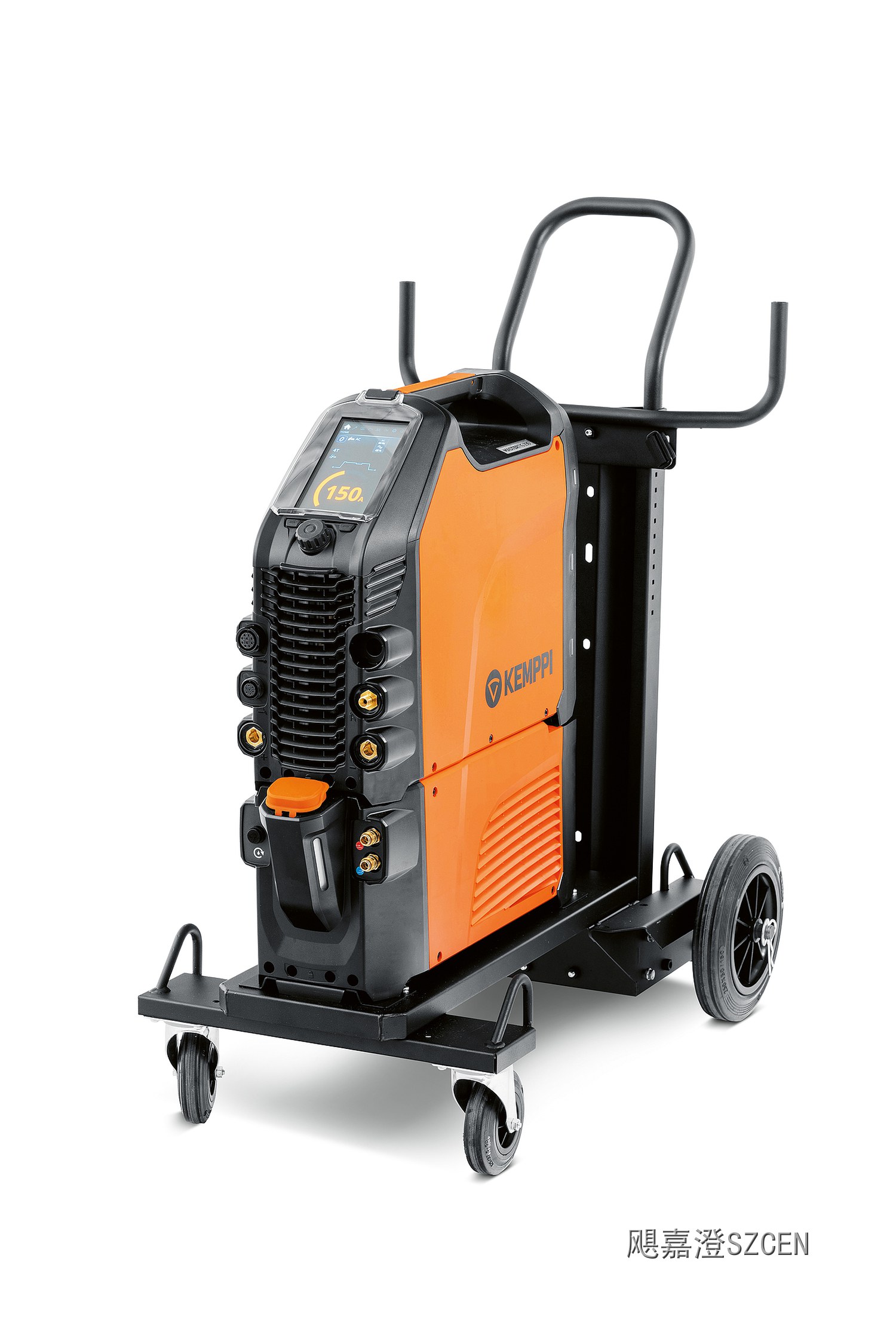

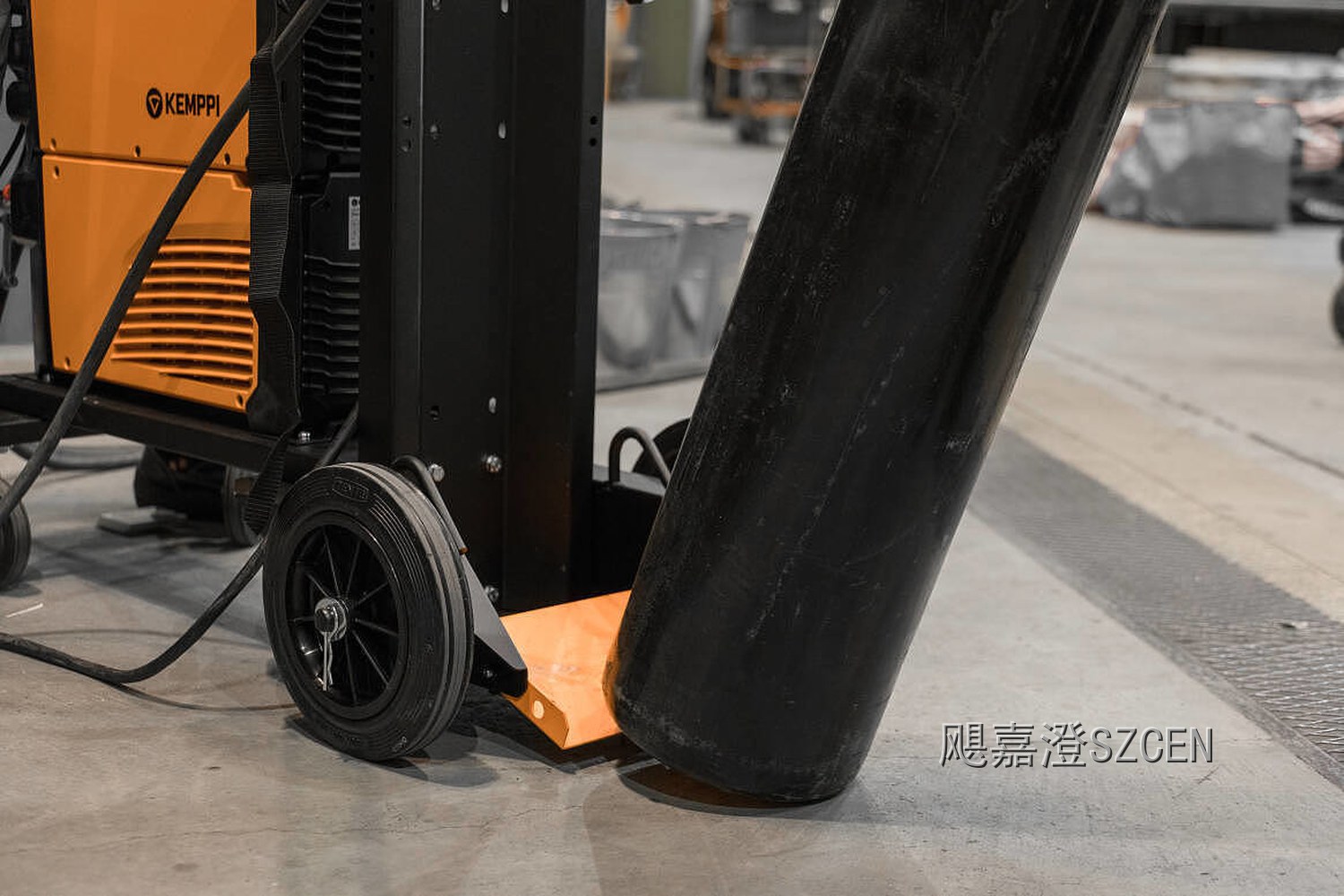

底座与移动作业结构：机身可独立立于地面，底部预留轮组与推车安装位，装轮后可推行移动；底座设线缆离地空间，减少线缆在潮湿地面长期浸泡。

三、样品制作

外观手板：数控加工前面板、格栅件与侧板饰件，按色号喷涂，验证整机比例、橙色与深灰的分色边界以及提手手感。

结构样机：钣金骨架配三维打印或小批量注塑面板件，装配控制模组、接口模组与格栅件，测试面板装配精度、格栅装配缝与提手承载。

功能样机：装入电源与控制系统，连接焊枪、气管与水管联调，测试显示与旋钮操作、连续焊接下的风道温升与整机振动。

整机采用立式塔形造型，橙色大侧板与深灰前面板强对比分色，侧面斜切过渡、顶部收口，形体紧凑不笨重。控制面板上移并做倾角，大尺寸显示屏配旋钮按键，站立即可读数和调节；前面板与侧面下段布置规则横向格栅，形成前入侧出的贯通风道，格栅即造型的一部分。气体、水冷与焊枪接口集中在机身下部，用黄铜接头与彩色旋钮区分回路，插接不打架；顶部拱形提手覆盖重心，侧面挂臂与波纹管规整线缆，底部预留轮组与推车安装位。侧板为金属喷涂件，前面板与格栅为工程塑料注塑，耐油污、易清洁，适合不锈钢管道、铝型材与精密钣金的车间与现场焊接作业。
