钛合金骨骼固定板｜逆向测绘建模设计

本项目为钛合金骨骼固定板的逆向测绘建模。固定板是骨折内固定手术中配合骨钉使用的支撑件，板身贴合骨面、孔位决定骨钉的进钉角度。它属于薄壁曲面件，板厚、孔位与贴合曲面三者互相牵制，稍有偏差就会导致进钉困难或贴合不良。项目对同批次固定板做逆向测绘，重建贴合面与孔位模型，输出可直接投产的三维数模与工程图。

一、扫描测绘（数据采集）

实物检视与基准记录：拍摄固定板正反面并量取总长、宽度、板厚与两端圆角，记录孔数与孔间距。

显影与支撑处理：钛合金表面反光，喷涂薄层显影剂；薄壁件放置时垫软性支撑，避免自重翘曲。

双面扫描：先扫正面贴合曲面，翻转后扫背面，孔内壁单独补扫，保证孔壁数据完整。

孔位加密扫描：锁定孔与加压孔的沉头、锥面、螺纹段换小视场模式加密，保证进钉角度可还原。

数据拼接与检查：正反两面点云按孔位特征拼接，检查板厚一致性与孔轴垂直度，异常处补扫。

二、点云处理与三维建模

去噪与曲面精简：滤除支撑与背景杂点，按曲率自适应精简，保留孔口棱线与板身边缘。

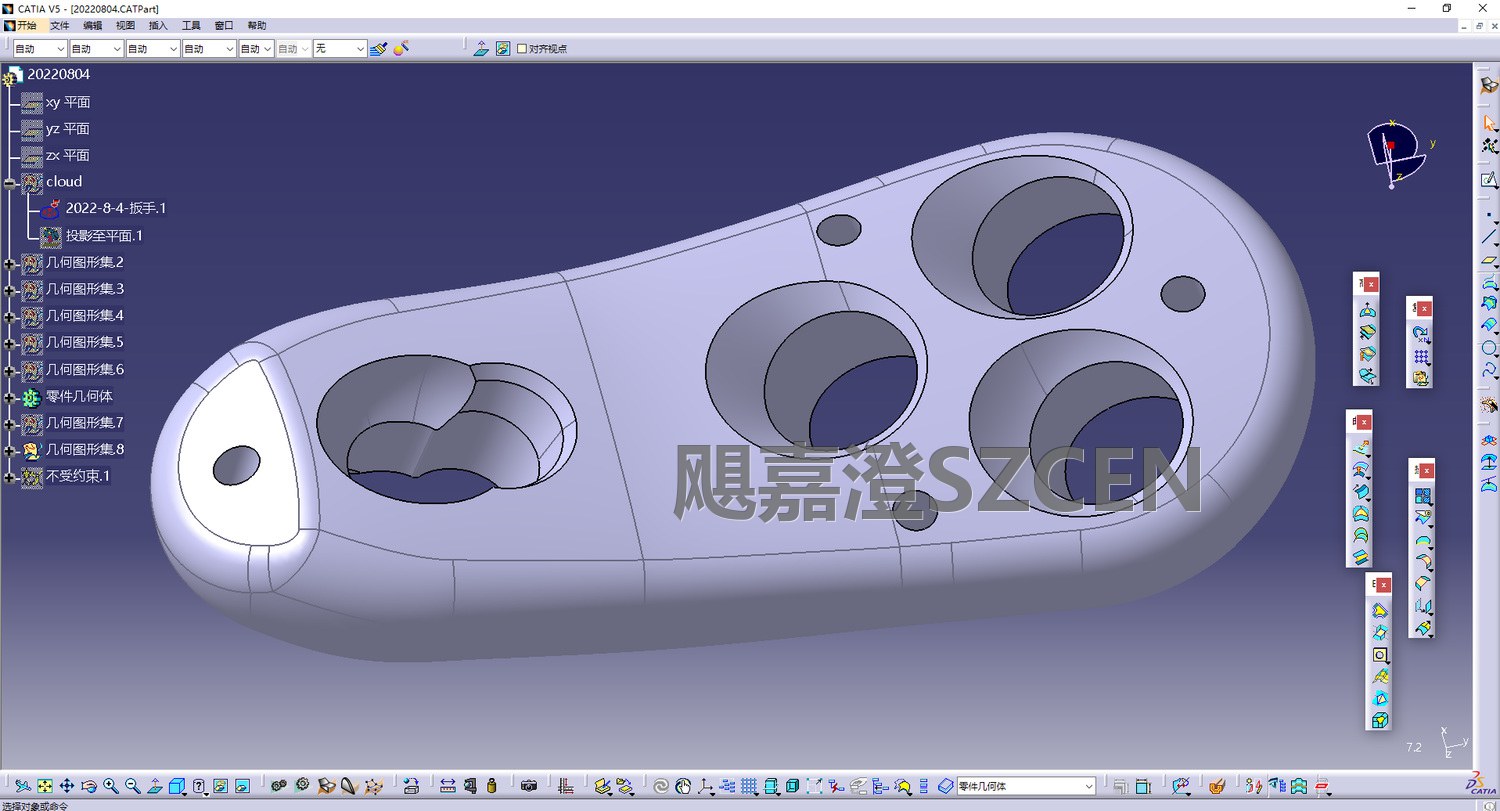

贴合曲面重构：按点云拟合贴骨曲面，还原两端上翘与中部弧度，保证贴合面光顺无波纹。

孔位与孔型还原：锁定孔、加压孔的位置与孔型按实测重建，沉头锥面与螺纹段按点云还原。

板厚控制：按实测板厚建立均匀壁厚，边缘倒角与过渡圆角一并还原，避免应力集中。

参数化整理：把板长、孔距、孔数整理为可驱动参数，便于派生不同规格系列。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，贴合曲面与孔位区域重点复核，输出偏差图谱。

虚拟装配：固定板与骨钉做虚拟穿入，检查进钉角度与孔壁干涉。

关键尺寸复核：对板厚、孔距、孔轴倾角逐项复核，与实测记录对照。

二维出图：输出工程图，标注孔位坐标、贴合曲面公差与材质要求，可直接下厂。

数据交付：交付三维数模、点云数据与偏差报告，便于批次比对与系列扩充。

固定板的难点在"薄、曲、多孔"三件事同时存在。测绘阶段先给表面做显影处理，薄壁件垫软支撑防止自重翘曲；正反两面分别扫描，孔内壁单独补扫，拼接时用孔位特征对齐并检查板厚一致性。建模阶段按点云拟合贴骨曲面，还原两端上翘与中部弧度；锁定孔与加压孔的位置、孔型、沉头锥面逐项还原，板厚按实测均匀控制。最后与骨钉做虚拟穿入验证进钉角度，输出带孔位坐标与公差要求的工程图。
