汽车涡轮增压器总成｜逆向设计建模

本项目为汽车涡轮增压器总成的逆向设计建模，总成由蜗壳、压气机壳、中间体、转轴叶轮等零件组合而成，铸件曲面复杂、内部流道隐蔽，一旦原厂图纸缺失，单靠卡尺测量根本无法复制。项目对总成做整体逆向：先扫描各零件外表面与装配位，再按实物装配关系重建全套数模，形成可单独出件、又可整体装配的完整数据，兼顾流道还原精度与铸造工艺可行性。

一、扫描测绘（数据采集）

拆解与编号：把总成按零件拆开，逐件编号称重并记录装配方位，避免回装时错位。

铸件表面处理：铸件表面粗糙且有反光，先做显像处理再扫描，保证点云覆盖率。

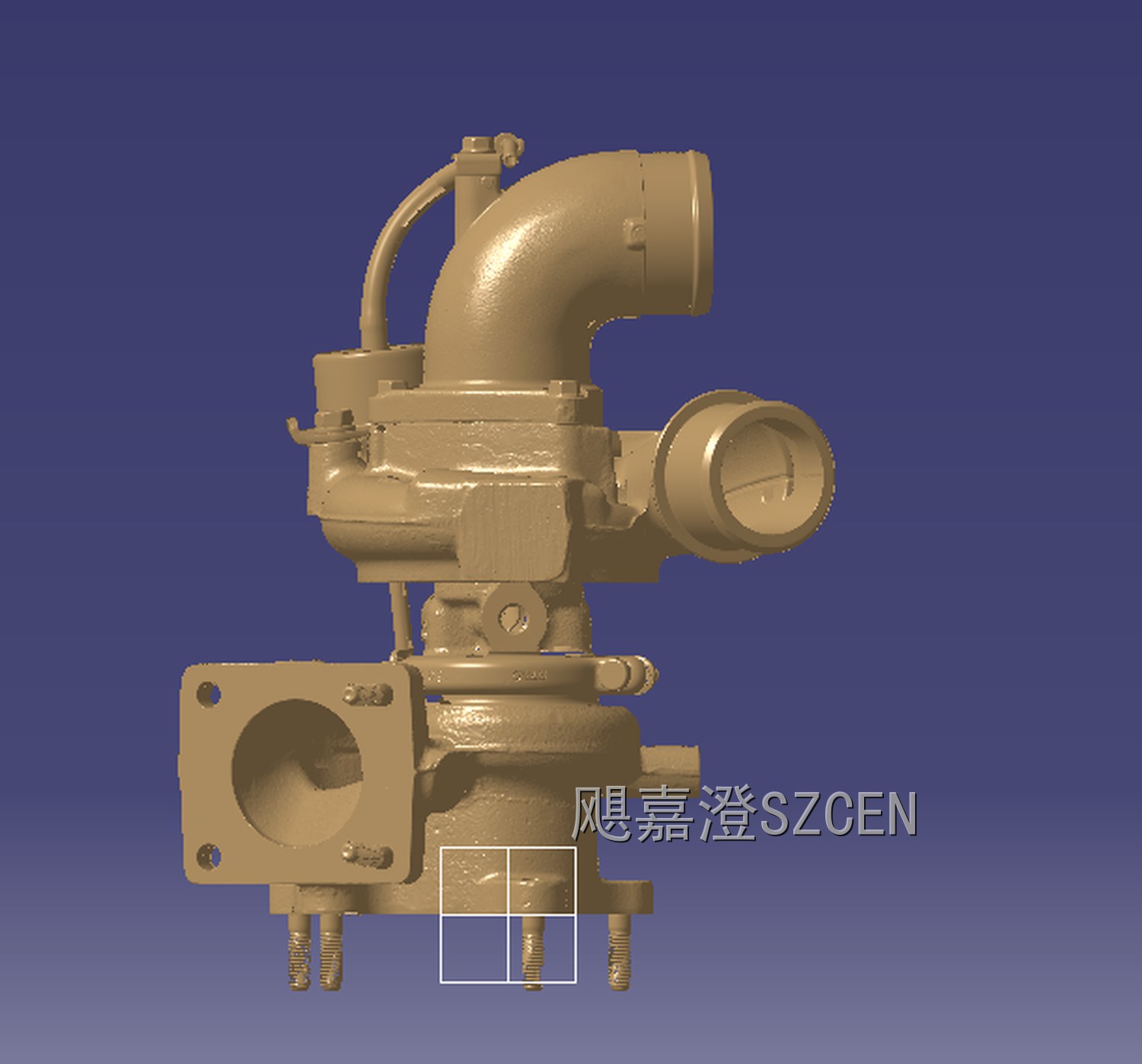

分件扫描：蜗壳、压气机壳、中间体分别单独固定扫描，叶片等薄壁件加支撑防变形。

隐藏面补扫：流道内部、法兰背面等遮挡区域从多角度补扫，必要时用断层扫描补充内部数据。

装配位记录：对配合止口、螺栓孔位单独加密采集，为后续装配配合提供依据。

二、点云处理与三维建模

分件对齐：各零件点云分别去噪精简后，按装配方位统一对齐到总成坐标系。

回转体建模：蜗壳、中间体等回转特征按轴线拟合，保证圆度与同轴度符合原件实测。

流道拟合：压气机与涡轮流道按点云分层拟合曲面，保证流道断面变化平顺、不出现台阶。

叶轮重建：叶片按积叠线重建，做厚度渐变与根部圆角，兼顾气动形状与铸造脱模。

装配结构还原：止口、螺栓孔、密封面按实测重建，预留装配间隙与密封槽尺寸。

总成装配：把各零件按实测位置组入总成，检查同轴度与轴向间隙是否符合原件状态。

三、模型校验与交付

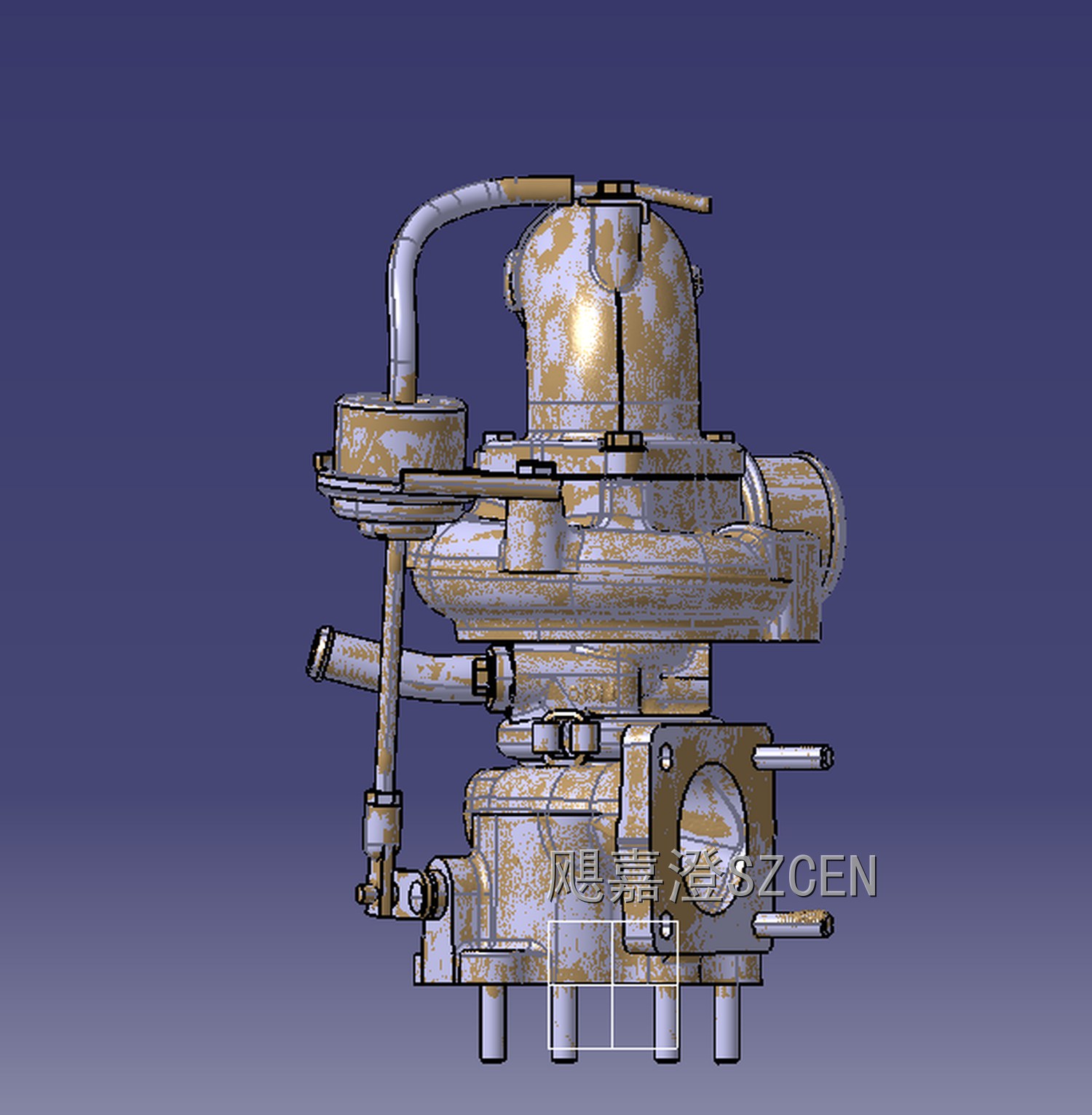

分件偏差比对：每件模型与对应点云做偏差比对，输出偏差图谱确认单件精度。

总成干涉检查：总成状态下检查各零件干涉与运动间隙，确认转轴能自由转动。

壁厚分析：抽取蜗壳与壳体关键截面做壁厚分析，保证铸造成型时不会缩孔、浇不足。

铸造工艺对接：按脱模方向核对分型面与拔模斜度，直接对接模具方案。

数据交付：交付分件三维数模、总成装配数模与点云数据，便于备件生产与性能改型。

涡轮增压器总成的难点在于看得见的曲面好办、看不见的流道难办。测绘阶段先把总成拆开逐件编号，铸件做显像处理后分别固定扫描，流道内部与法兰背面从多角度补扫，装配止口与螺栓孔位单独加密采集。建模阶段各零件点云按装配方位统一对齐，回转特征按轴线拟合保证同轴度，流道按点云分层还原断面变化，叶片按积叠线重建并做厚度渐变与根部圆角。最后做分件偏差比对与总成干涉检查，确认转轴能自由转动、轴向间隙符合原件状态，再做壁厚分析与铸造脱模校核。分件数模和总成数模一起交付，备件生产和性能改型都能直接用。
