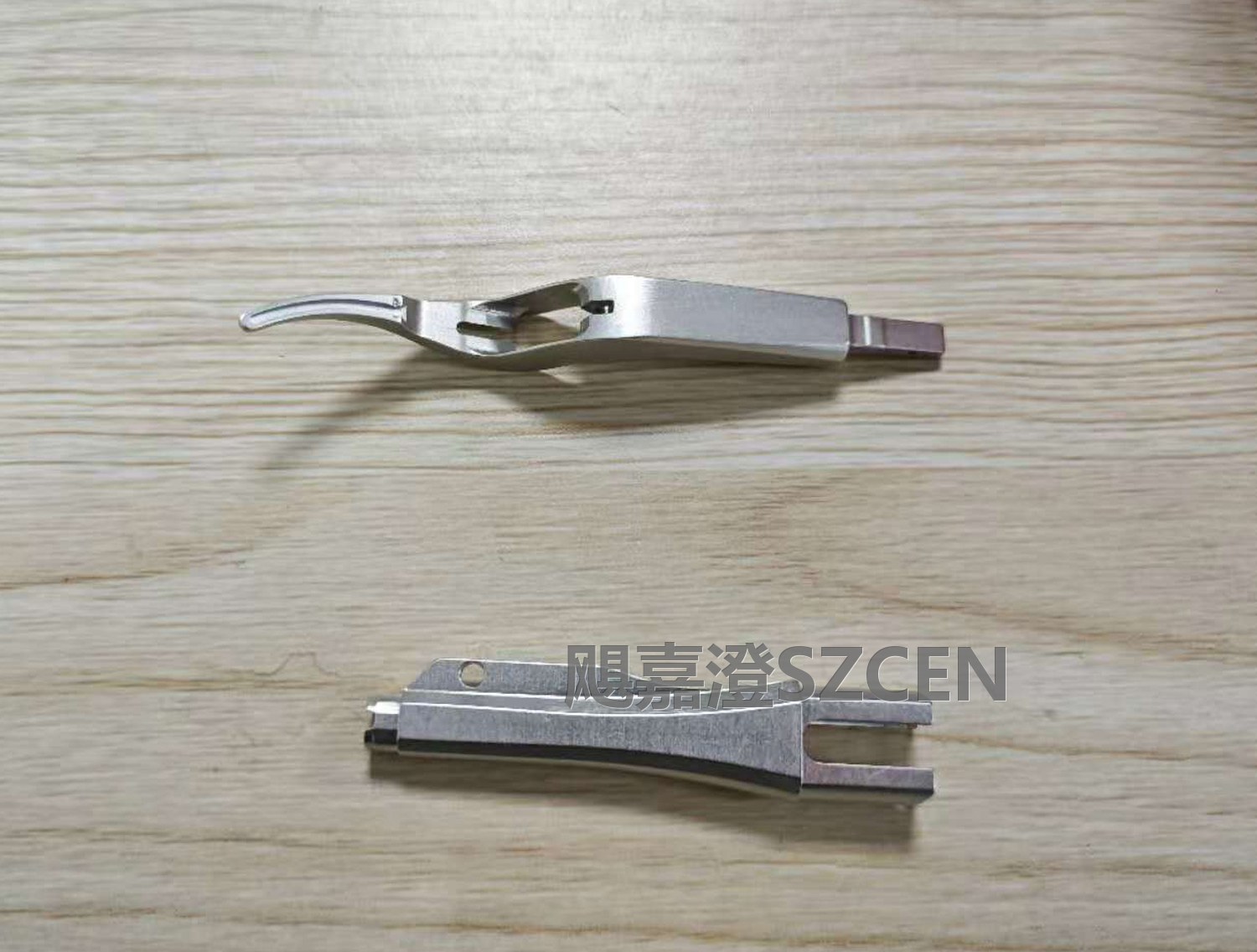

强生超声刀刀头组件｜逆向测绘建模设计

本项目为超声刀刀头组件的逆向测绘建模。组件由钳口、传振杆、连接座与密封套等多个零件装配而成，是超声刀整机中更换最频繁的部件。组件内部包含精密配合面与密封结构，拆开后零件之间互为基准，任何一处尺寸偏差都会影响装配与振动传导。项目对整套组件逐件扫描、按装配关系重建，输出可装配的三维数模与工程图。

一、扫描测绘（数据采集）

拆解与编号记录：把组件按钳口、杆身、连接座、密封套分件拆开，逐件拍照编号并记录原始装配位置。

表面处理与标记点：金属件喷涂薄层显影剂消除反光，在平缓曲面粘贴反光标记点用于拼接。

逐件分件扫描：每件单独扫描，钳口与连接座的配合面换小视场模式加密，保证配合尺寸准确。

内部与深腔补扫：连接座内孔、密封槽等深腔部位换角度补扫，避免数据空洞。

数据归集与检查：各件点云按编号归集，检查单件完整性与配合面数据质量。

二、点云处理与三维建模

去噪与精简：逐件去噪并按曲率精简，保留配合面与棱线特征。

单件模型重建：钳口、传振杆、连接座分别按点云重构，还原曲面与台阶结构。

配合面精确还原：各件之间的插接面、定位台肩与密封槽按实测重建，留出合理配合间隙。

装配关系还原：按拆解记录把各件摆回装配位置，建立组件级装配模型，核对轴向定位链。

参数化整理：把关键配合尺寸整理为可驱动参数，便于同系列组件派生。

三、模型校验与交付

偏差比对：逐件模型与点云比对，配合面区域重点复核，输出偏差图谱。

组件虚拟装配：整个组件做虚拟装配，检查同轴度、插接深度与密封压缩量。

关键尺寸复核：对轴向长度链、配合直径与密封槽尺寸逐项复核。

二维出图：按零件分别出图，标注配合公差与材质要求，可直接下厂加工。

数据交付：交付组件装配模型、单件模型、点云数据与偏差报告。

刀头组件的难点不在单件，而在"拆开之后还能装回去"。测绘阶段先把组件按钳口、杆身、连接座、密封套分件拆开并逐件编号，金属件统一做显影处理，再逐件扫描、配合面加密，连接座内孔与密封槽换角度补扫。建模阶段先逐件重构，再把各件按拆解记录摆回装配位置，重点核对轴向定位链与插接深度。最后做组件级虚拟装配，检查同轴度与密封压缩量是否合理，逐件出图并交付整套装配模型。
