强生超声刀刀头｜逆向测绘建模设计

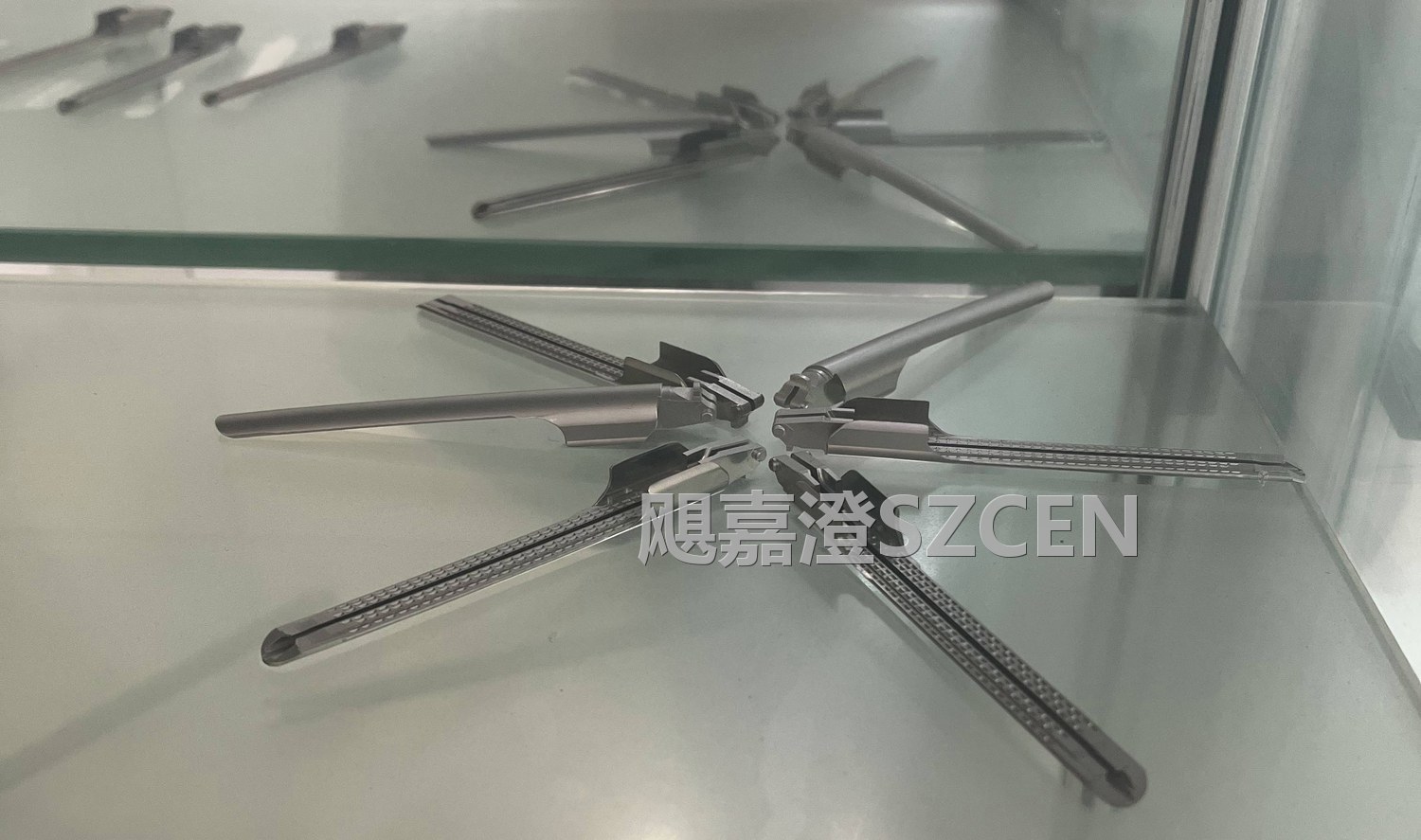

本项目为外科超声刀弯杆刀头的逆向测绘建模。刀头是直接接触组织的工作端，靠高频机械振动完成切割与凝闭，长期使用后会出现钳口磨损与杆身微变形。原厂图纸不外流、配件不单独供应，医院与器械服务方难以补充备件。项目对整个刀头做完整逆向：采集弯杆、钳口与连接座的表面点云，重建刀杆中心线与钳口配合面，输出可交付的三维数模与工程图。

一、扫描测绘（数据采集）

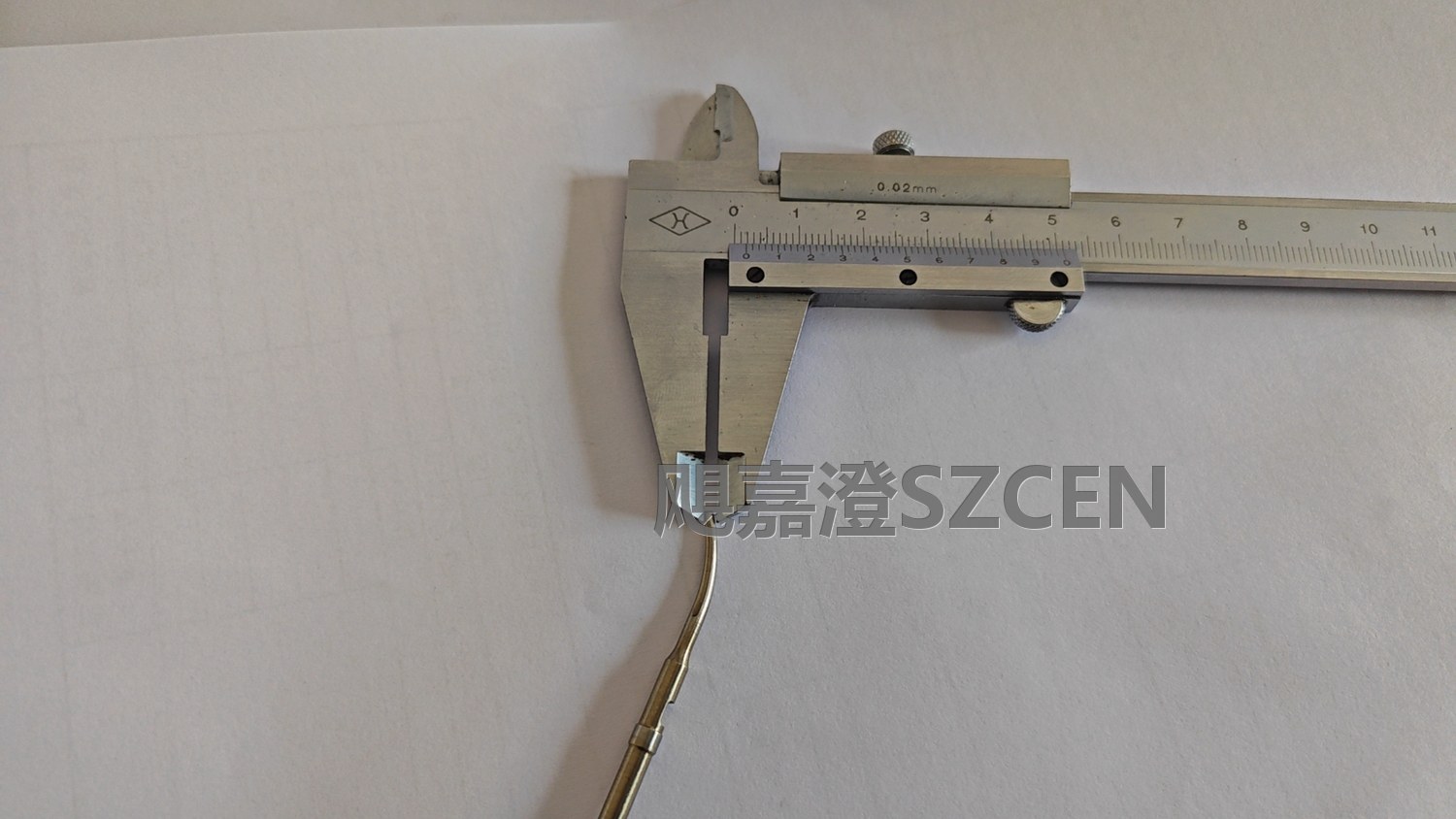

实物检视与尺寸记录：先对刀头整体、钳口开合区与尾端接口分别拍照，用影像测量仪记录杆长、弯曲夹角与钳口开度，作为点云校核基准。

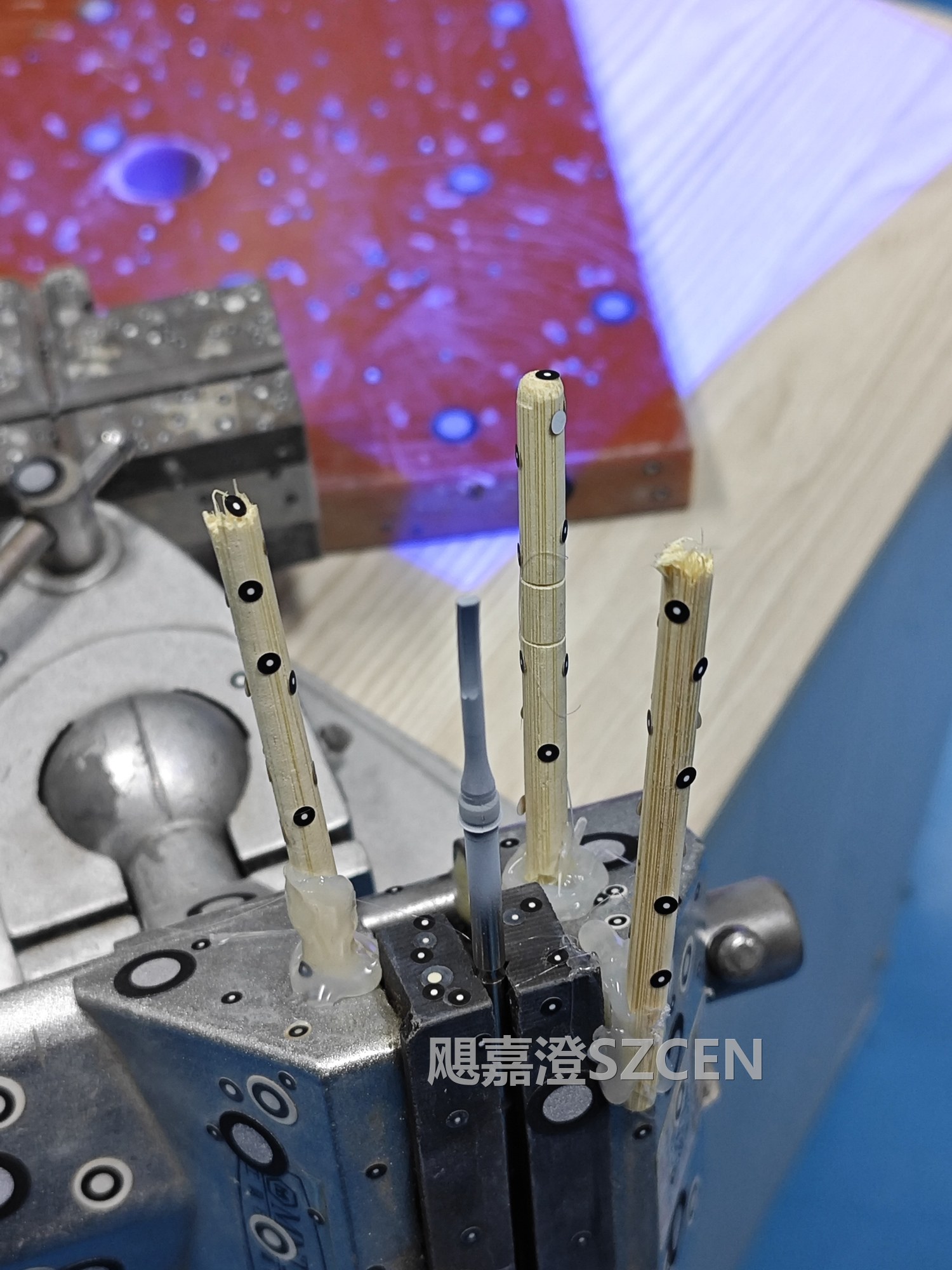

表面处理与标记点：刀杆为高反光金属，先均匀喷涂显影剂消除反光，再在平直段粘贴反光标记点，保证多视角自动拼接。

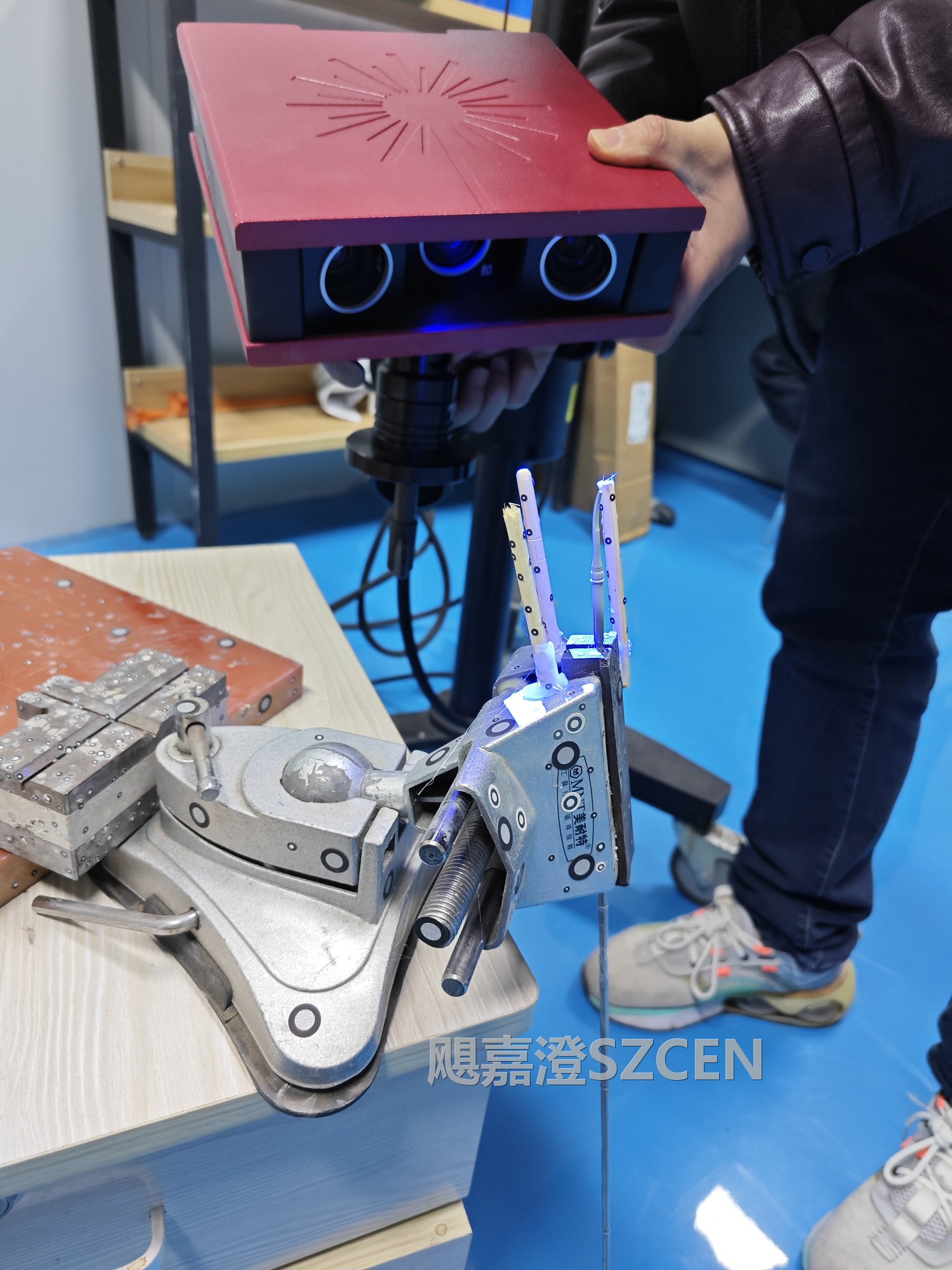

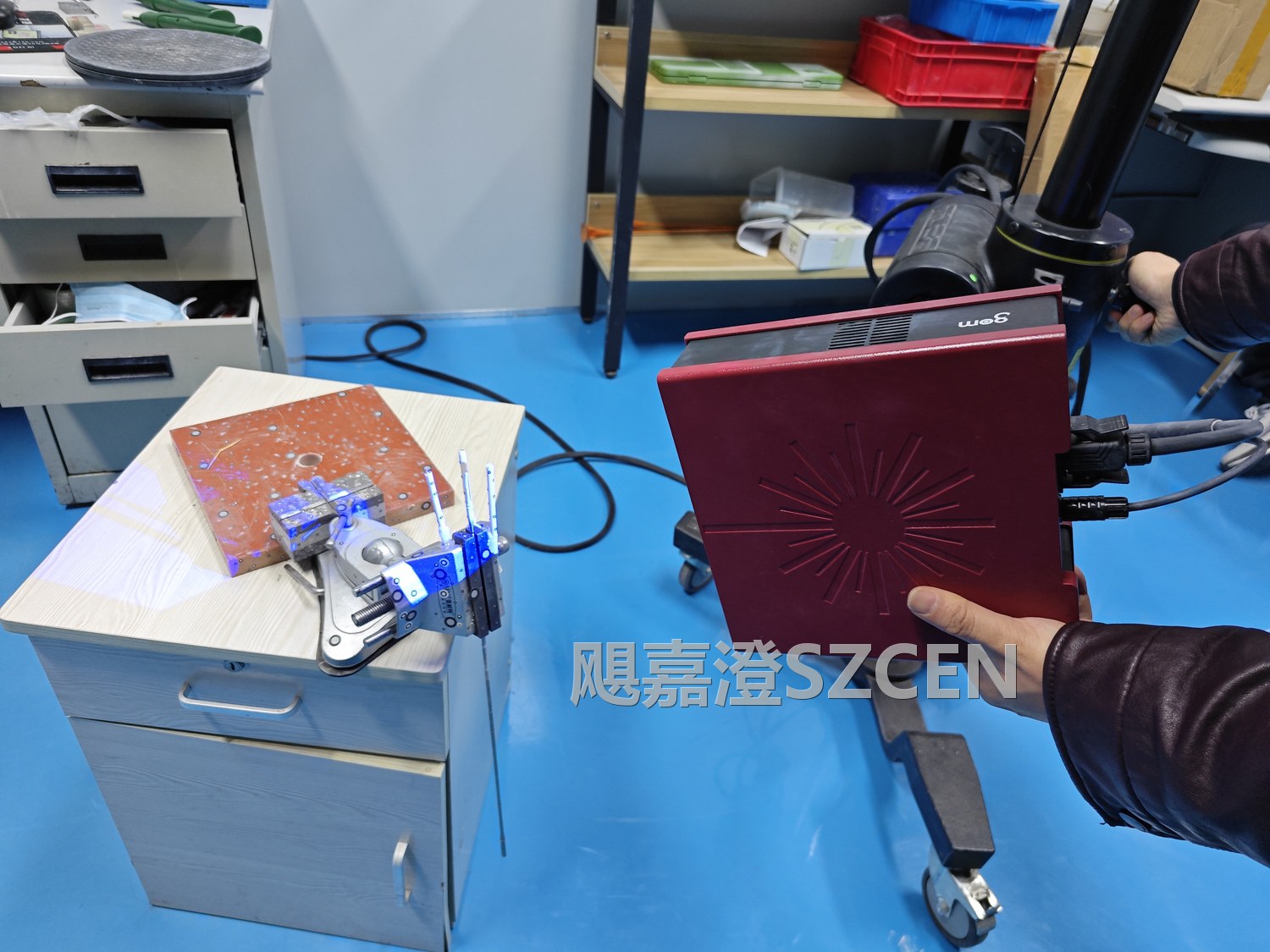

分站位扫描：把刀头分成杆身、弯折过渡段、钳口三段分别扫描，弯折处增加站位密度，避免弯面漏扫。

微小特征加密：钳口齿纹、销轴孔、连接卡槽等微小结构换小视场模式单独加密扫描，保证特征不丢。

数据拼接与检查：各站位点云统一拼合后逐段检查重叠度与错层，超阈值的重新补扫，确保整体点云连续无空洞。

二、点云处理与三维建模

去噪与精简：滤除支撑夹具与背景杂点，按曲率自适应精简，保留钳口齿纹与棱线特征。

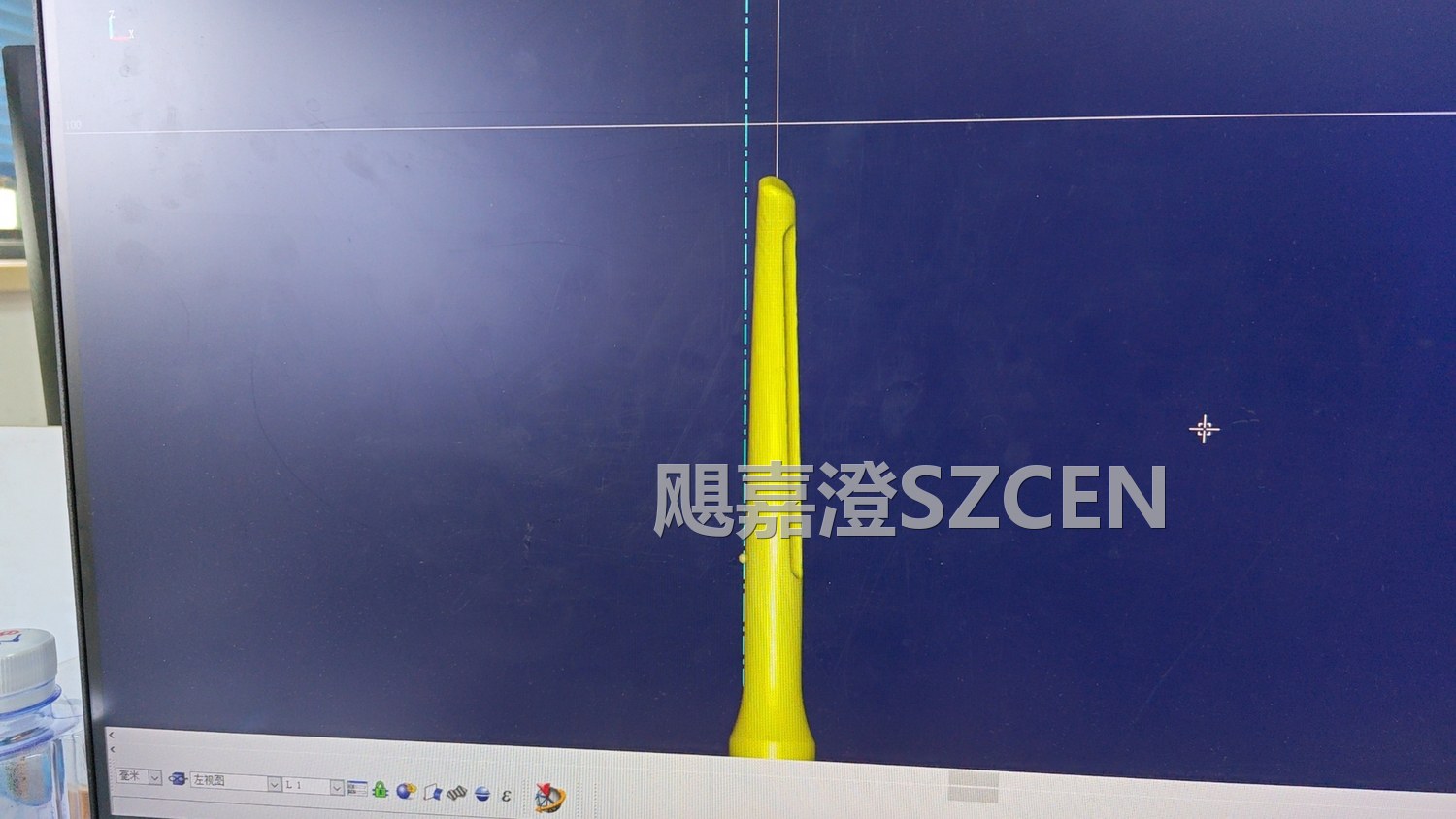

杆身中心线提取：按点云拟合刀杆的弯曲中心线，还原弧段与过渡圆角，保证振动传导路径顺直。

钳口配合面重建：钳口上下两片按实测重建，齿纹与贴合面按点云还原，留出合理的闭合间隙。

连接座与销轴还原：尾端接口、销轴孔与卡槽按实测尺寸重建，保证能与手柄组件互换装配。

参数化整理：把杆径、弯角、钳口长度等整理为可驱动参数，同系列不同规格刀头可快速派生。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，输出彩色偏差图谱，确认误差集中在允许范围内。

虚拟装配：钳口与销轴、刀头与手柄接口做虚拟装配，检查闭合角度与轴向间隙。

关键尺寸复核：对杆径、弯角、钳口开度逐一复核，与实测记录逐项对照。

二维出图：输出工程图，标注关键尺寸、公差与材质要求，可直接下厂加工备件。

数据交付：交付三维数模、点云数据与偏差报告，便于后续备件复制与结构优化。

这件弯杆超声刀头细小、精密，逆向的难点在弯折过渡段与钳口齿纹。测绘阶段先喷显影剂解决金属反光，再按杆身、弯折段、钳口分段扫，微小特征单独加密，拼接后逐段核对重叠度。建模阶段重点还原刀杆的弯曲中心线，保证弧段顺直、过渡圆润；钳口按实测重建齿纹与贴合面，留出合理闭合间隙。最后做偏差比对与虚拟装配，确认刀头与手柄接口能互换装配，输出带公差的工程图与完整数据包。
