立式吸尘器｜二合一可拆手持杆式吸尘设备外观与结构设计

本项目为二合一立式吸尘器的整机产品设计，面向整屋地面清扫与随手小范围清洁的双重需求。用户常常既要一台能站着推的杆式机器扫全屋，又要一台能拆下来吸沙发、车座和角落的手持机，两台机器并排站着既占地方又重复花钱。项目把两件事合成一台：主机可从立杆上取下单独使用，装上立杆后手柄可折叠收纳，靠墙或塞进柜体都不占地。

一、外观设计

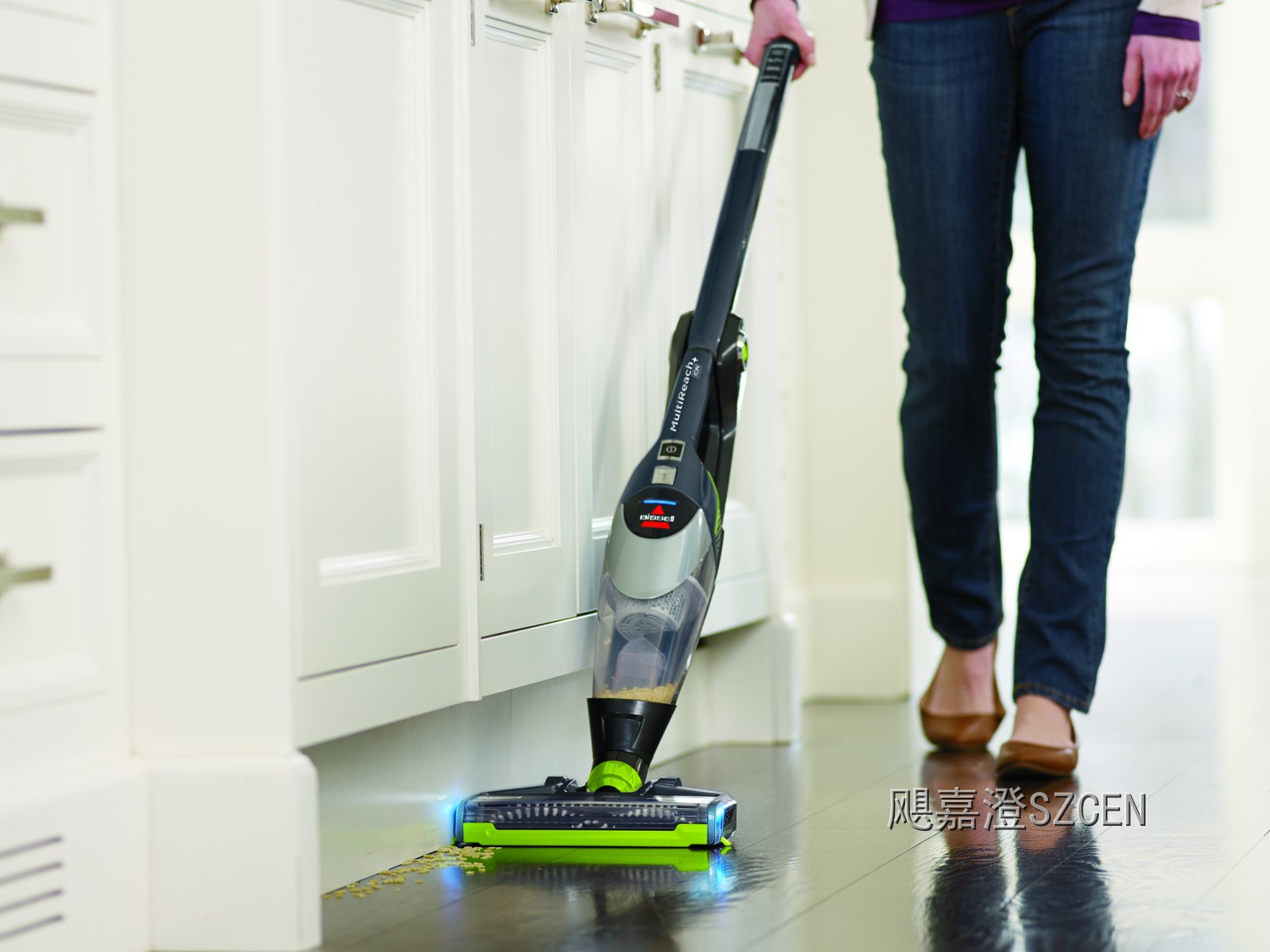

整机构型：立式形态下主机竖立在杆体上端、地刷贴地，整机重心靠下，松手也能自己站住；取下手持后机身成为一台独立的随手吸。

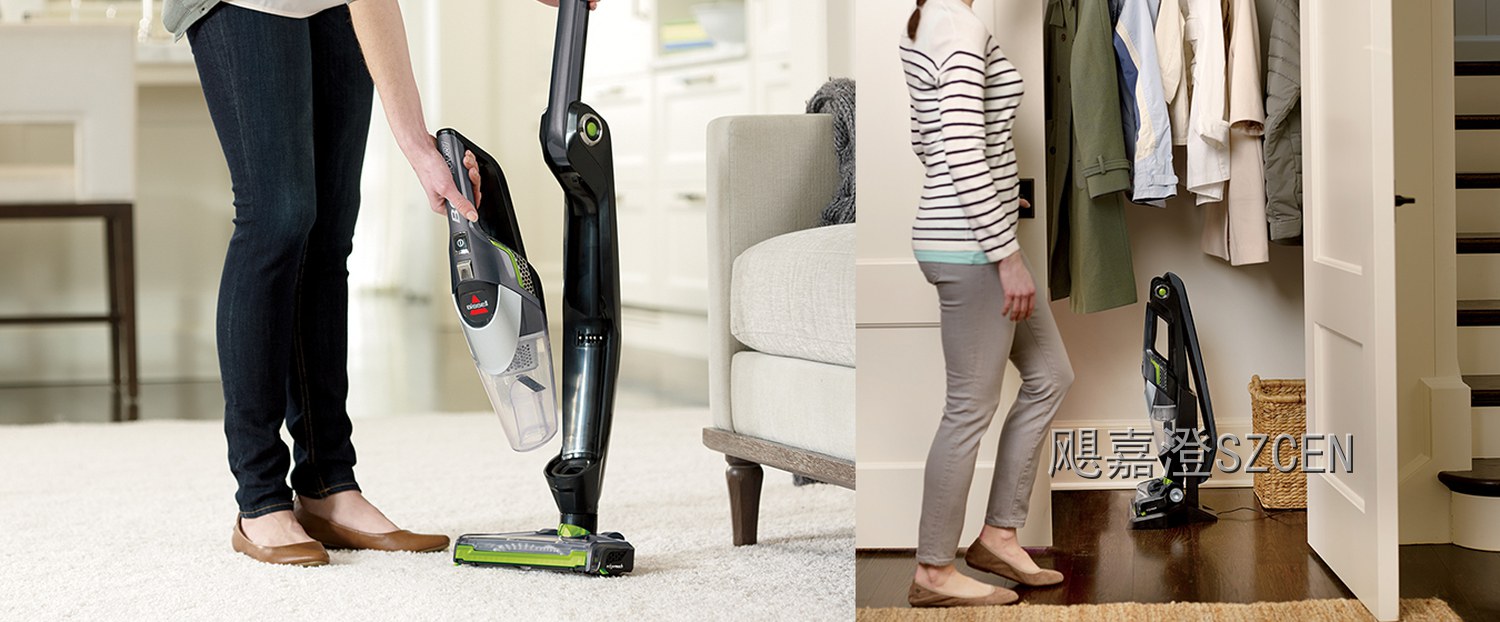

折叠手柄：手柄与机身之间设折叠关节，按压关节上方的按钮即可把把手向前或向后折倒，折叠后整机高度明显降低，能塞进柜子缝隙或靠墙收纳。

配色语言：机身以黑灰哑光为主，只在地刷边条、开关环与尘杯装饰圈上用亮黄绿点缀，颜色少而集中，一眼能认出是同一族产品。

尘杯可视化：透明尘杯位于机身前侧，内部滤网结构与集尘量直接可见，侧面留出刻度面，提醒用户何时该倒尘。

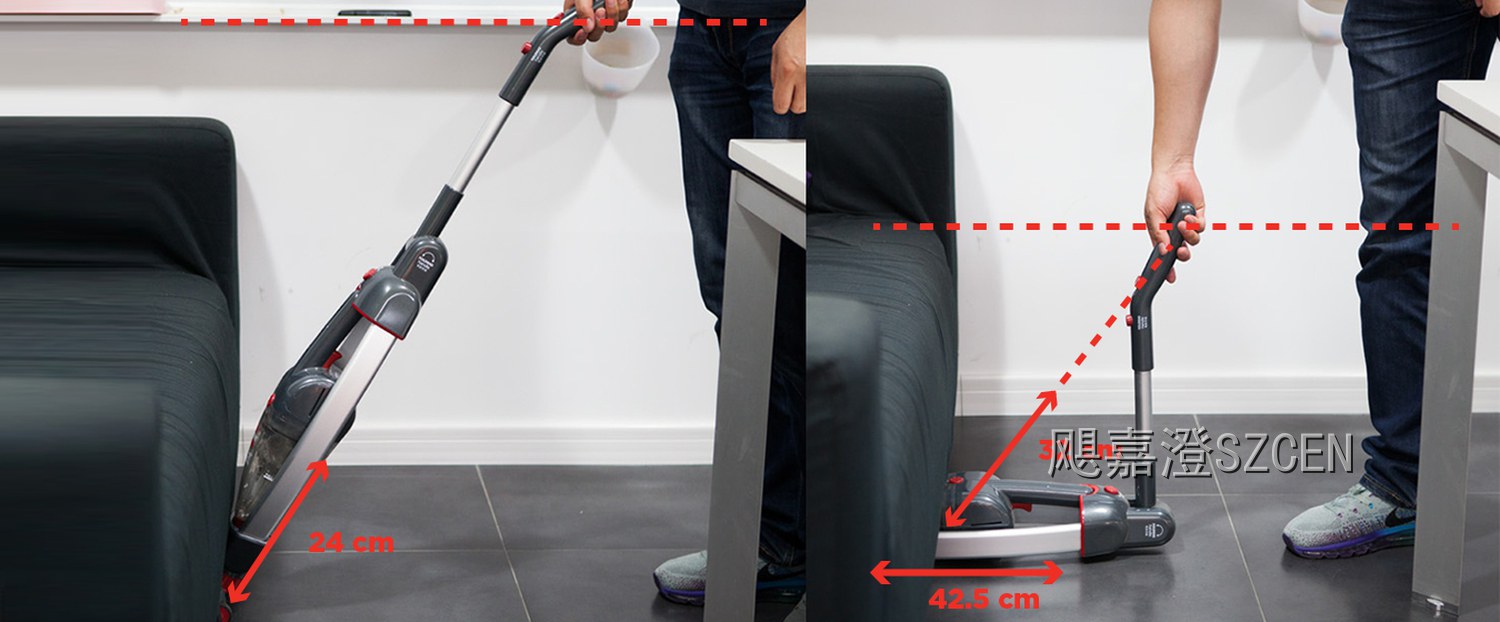

地刷造型：地刷上盖低矮平直，前端做贴边收口并留出低位视野，滚刷半露可见，方便钻到沙发与柜体下方作业。

二、结构设计

二合一分体：主机与立杆之间用插接加锁定结构连接，按下释放键即可整体取下，装回时有明确到位反馈，不会半锁半脱。

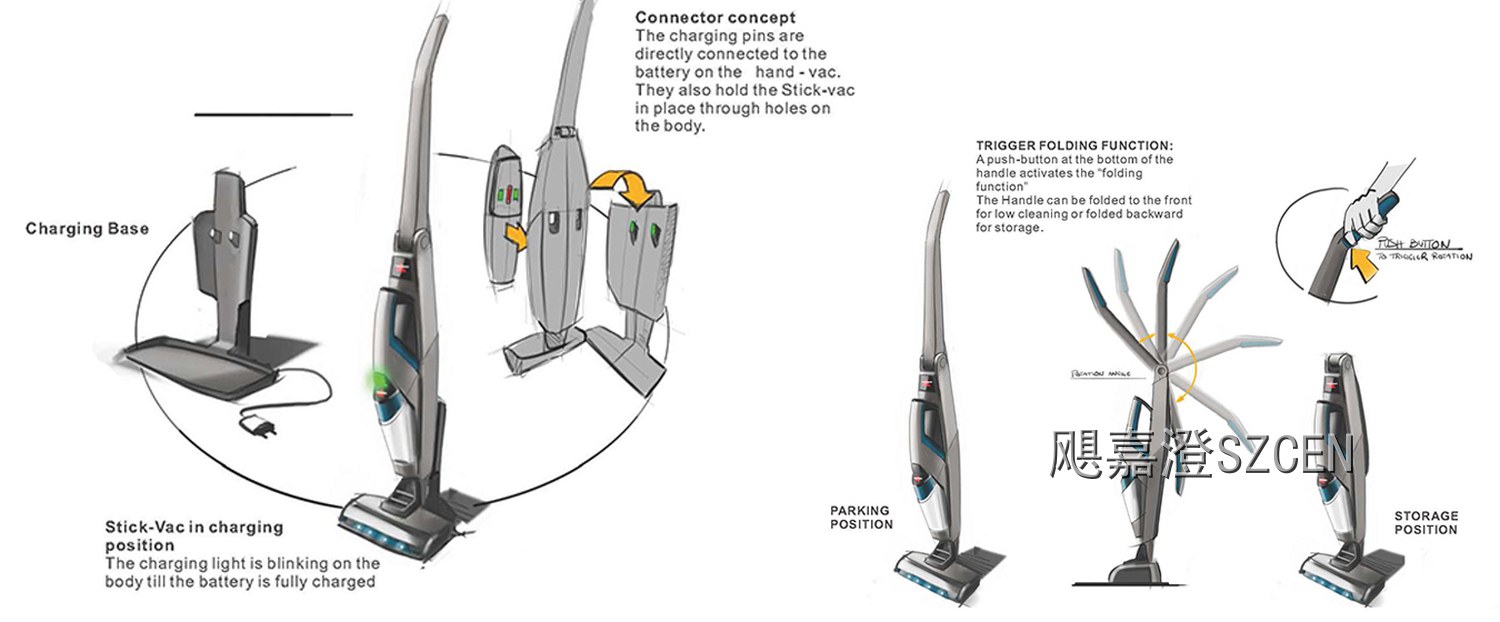

充电触点结构：立杆底座与主机之间用金属触点直接导通，主机挂上立杆即开始充电，底座上同时布置充电状态指示灯，充电中闪、充满常亮。

折叠关节：折叠关节采用带阻尼的转轴结构，折叠过程有阻力和末段定位感，不会突然砸落；关节外罩把转轴包住，衣物与手指不易夹入。

地刷回转关节：地刷与杆体之间做双轴回转，能左右摆动也能前后俯仰，配合可放平的低矮机身，伸进家具底部时不必弯腰。

尘杯与滤网：尘杯按压释放后整体取下，滤网组件从杯内抽出水洗，滤网外圈做密封唇边，装回后保持气流密封。

电池与散热：电池包置于主机握把下方，靠近手心位置平衡配重；电机仓四周留出散热风道，进风处加细网防止灰尘倒吸。

三、样品制作

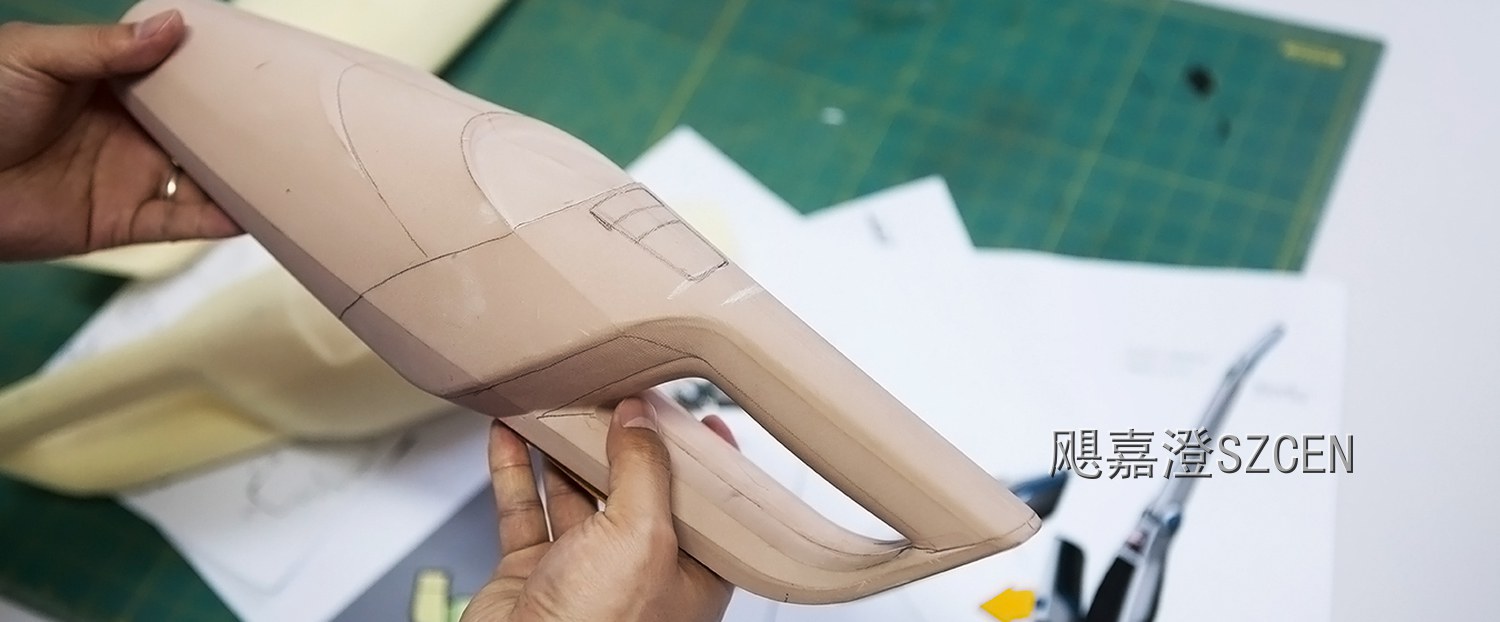

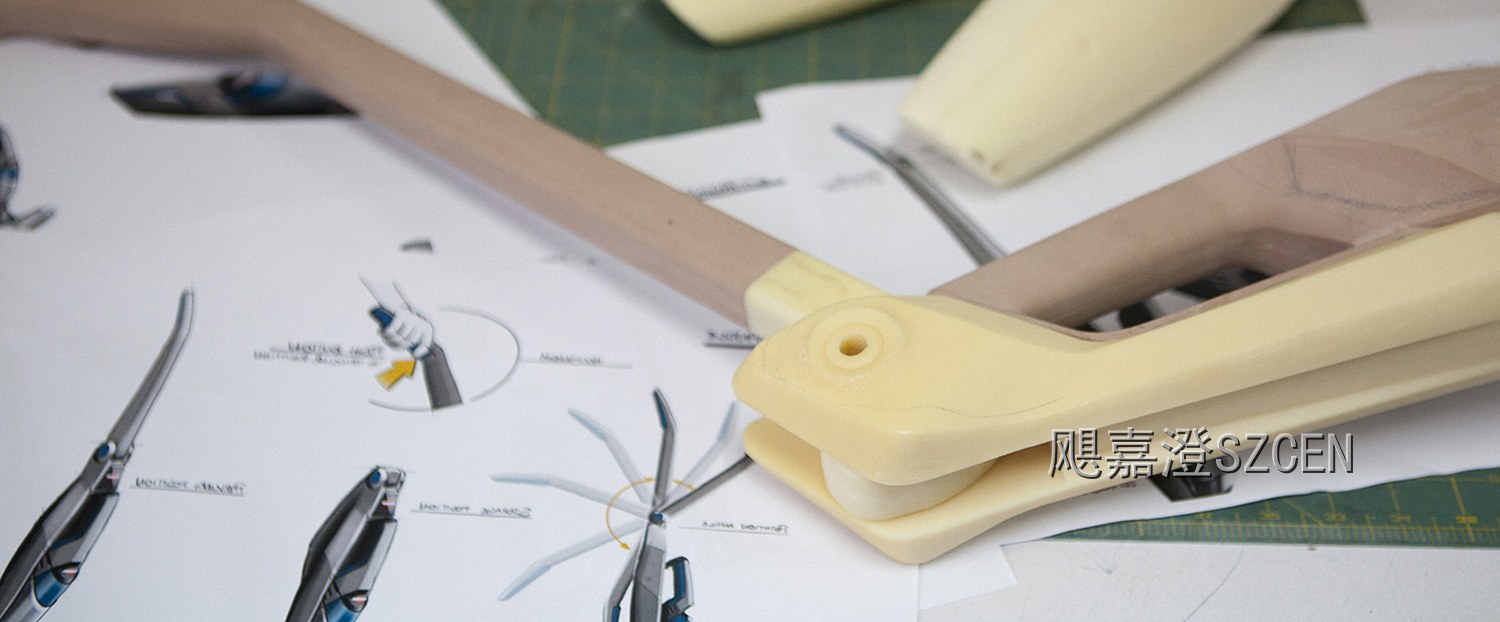

外观手板：数控加工主机外壳、立杆、地刷与折叠关节外罩，按黑灰哑光配亮黄绿点缀处理，验证整机比例、折叠姿态与配色效果。

结构样机：装配二合一插接锁定、充电触点、折叠关节与地刷回转结构，反复拆装与折叠，验证锁止可靠性与关节寿命。

功能样机：装入电机、电池与控制板，测试立式与手持两种形态下的吸力、续航与噪音，配合沙发、床底等实际场景验证清洁可达性。

一台机器解决两种用法：装上立杆是能自立能折叠的杆式机，取下来是随手可用的手持机，充电直接靠立杆底座的触点导通。机身以黑灰哑光立住底色，仅用一条亮黄绿点出功能位置，颜色克制、识别明确；地刷做得低矮、杆体能放平，伸进家具底部不用弯腰。
