USB充电配件系列｜数显充电头与旋转磁吸数据线设计

本项目为一组充电配件设计。充电头与数据线是最没有存在感的配件：用户只在乎能不能快充、线会不会缠。项目把配件也当成产品来做：充电头做成一枚带数显的立体方块，屏面斜切朝向用户，实时显示输出功率，插头可折叠收纳，出门不用怕刮包；数据线把插头做成可旋转的磁吸结构，一根线适配多种接口；另一款把线材做成哑光粉的柔软扁线，线身不粘不打结。三者共用一套立体切割与哑光材质语言。

一、外观设计

充电头：主体做成一枚小立体方块，屏面斜切朝向用户，实时显示输出功率与档位，通电时侧面灯带亮起。

折叠插头：插头做成可折叠结构，收进机身内不突出，放包里不刮其他物品，展开后有明确到位的卡止感。

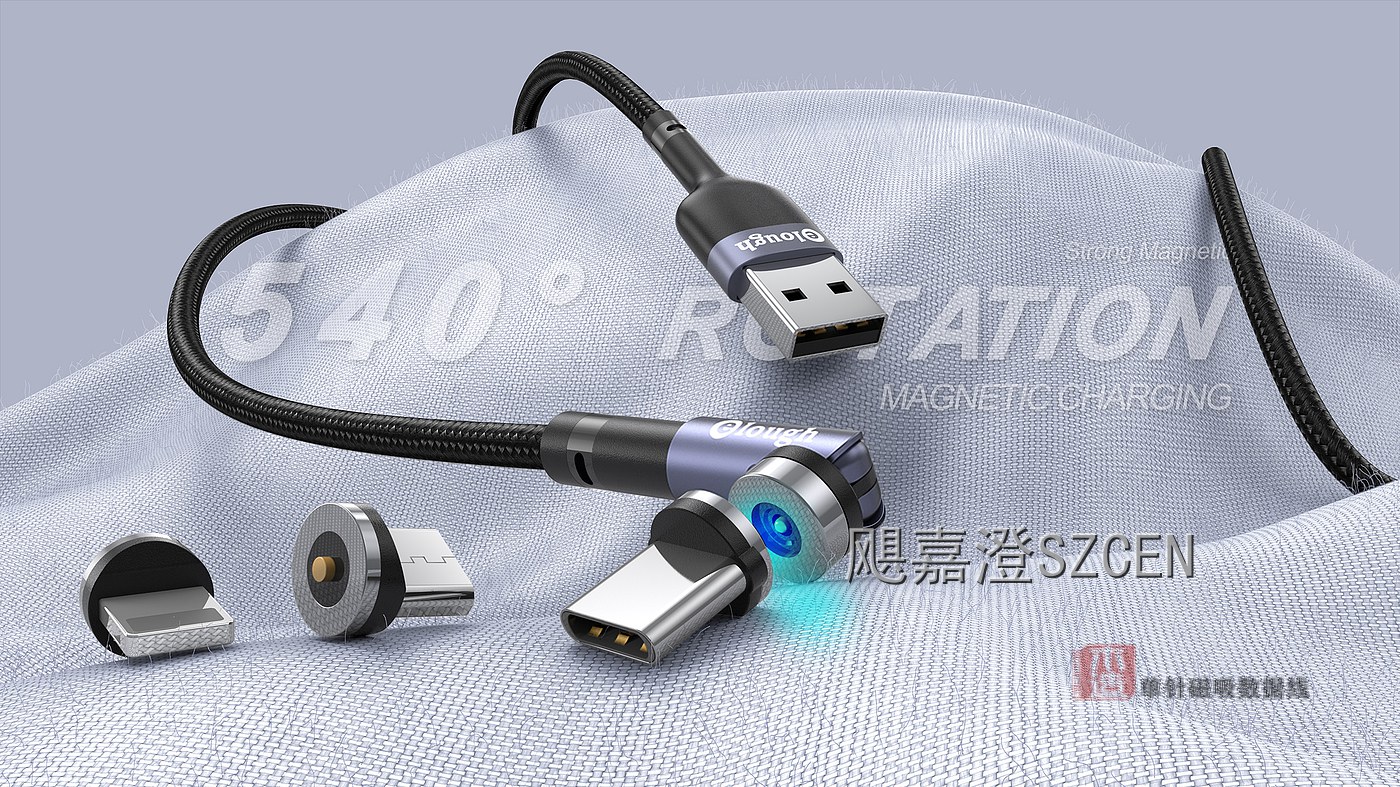

磁吸旋转线：插头端做成磁吸头加旋转结构，转到任意角度都能贴合设备背部，边充边用不顶手。

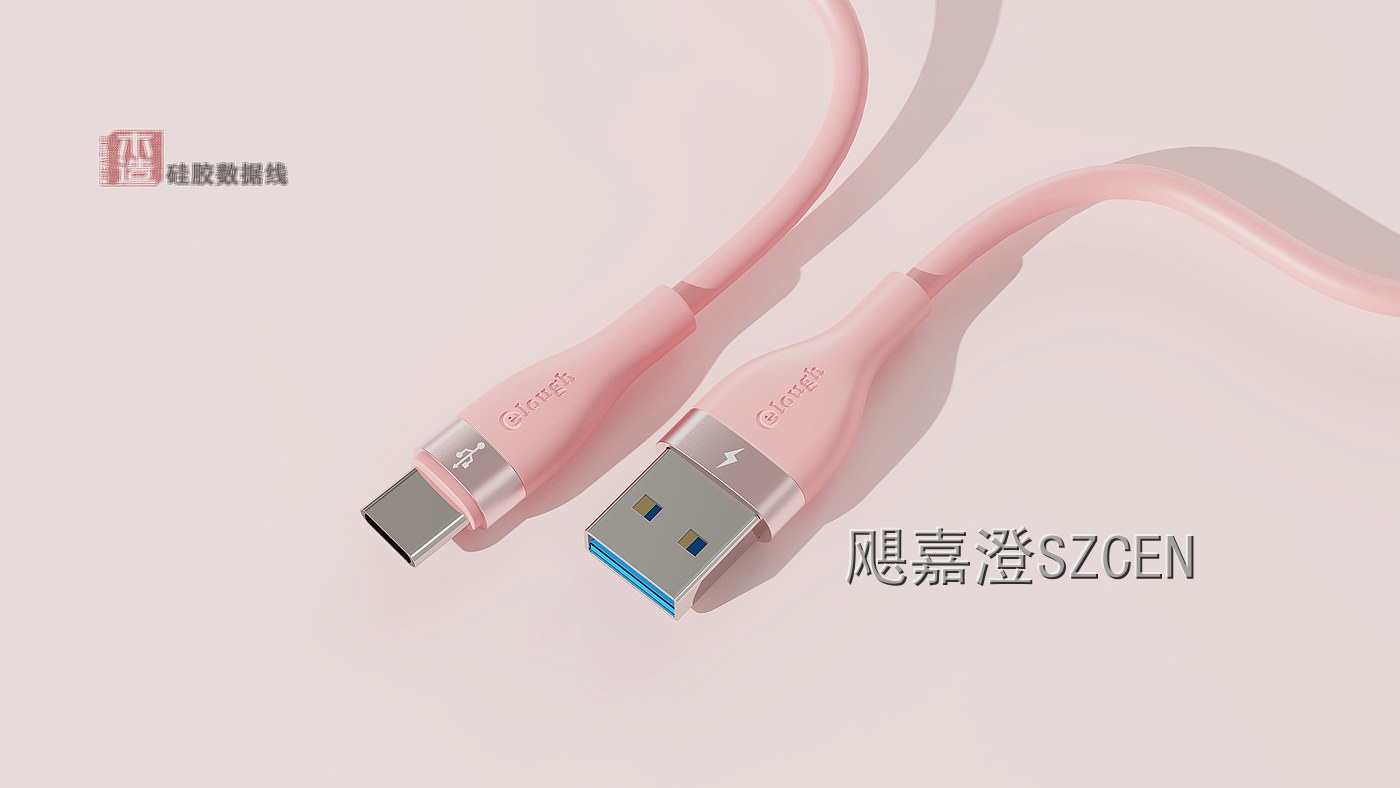

数据线：线身用柔软的哑光扁线，表面做微糙处理，不打结、不粘灰，插头做小尺寸以便手机壳不挡。

插头形态：充电头提供多种插座角度与插脚规格，同一外形下覆盖不同标准，家族感统一。

配色与材质：以哑光黑、浅灰与哑光粉为主色，外壳用细磨砂注塑件，插头金属件做拉丝，触感统一。

二、结构设计

插头折叠：折叠插脚用金属转轴加弹簧片，展开后有卡止点位，插拔时不回弹，反复折叠不松。

磁吸与旋转：磁吸头靠磁铁与定位槽吸附，旋转结构用同轴镀金触点保证全程导通，转到位不丢电。

快充与散热：充电头主板按快充协议布置，发热元件贴近金属散热片，外壳留散热孔，长时间快充不烫手。

数显与检测：屏面下布置检测芯片，实时读取输出电压与电流并换算成功率显示，档位切换时同步更新。

线材防断：线身与插头连接处做加长护套与内部应力释放结构，反复弯折不断芯，接头处做抗拉锁紧。

安全保护：内置过流、过压与过温保护，异常时切断输出并在屏面给出提示，避免损坏设备。

三、样品制作

外观手板：数控加工充电头外壳与线材插头，按哑光黑、浅灰与哑光粉三类表面打样，验证小尺寸配件的手感与观感。

结构样机：装配折叠插脚、磁吸头、旋转触点与线身护套，做折叠耐久、旋转导通与弯折测试。

功能样机：装入快充主板与数显屏，做协议兼容与温升测试，验证各档快充识别、功率显示准确性与连续输出稳定性。

把最容易被将就的配件做成产品：充电头是一枚带数显的立体方块，屏面斜切朝向用户、插脚可折叠；数据线插头做成可旋转的磁吸结构，转到任意角度都能贴合设备；另一款用柔软哑光扁线，不打结不粘灰。三者共用一套立体切割与哑光材质语言，摆在桌面上是一组配件而不是一堆杂物。
