吸尘器免打孔收纳支架｜立式分层收纳家具外观与结构设计

本项目为吸尘器免打孔收纳支架的产品设计，面向无线吸尘器主机与全套配件的居家收纳场景。以往吸尘器要么塞在门后、要么在墙上钻孔装挂钩，主机与刷头散落各处，取用收拾都不顺手，租房场景又不允许打孔。项目做一款落地式收纳支架：靠墙安装、免打孔固定，把主机、长杆、软管、长短吸头与刷头按使用频次分层归位，底部配推拉滚轮，整架可随家具挪动，让吸尘器从藏在角落的工具变成放在手边的家电。

一、外观设计

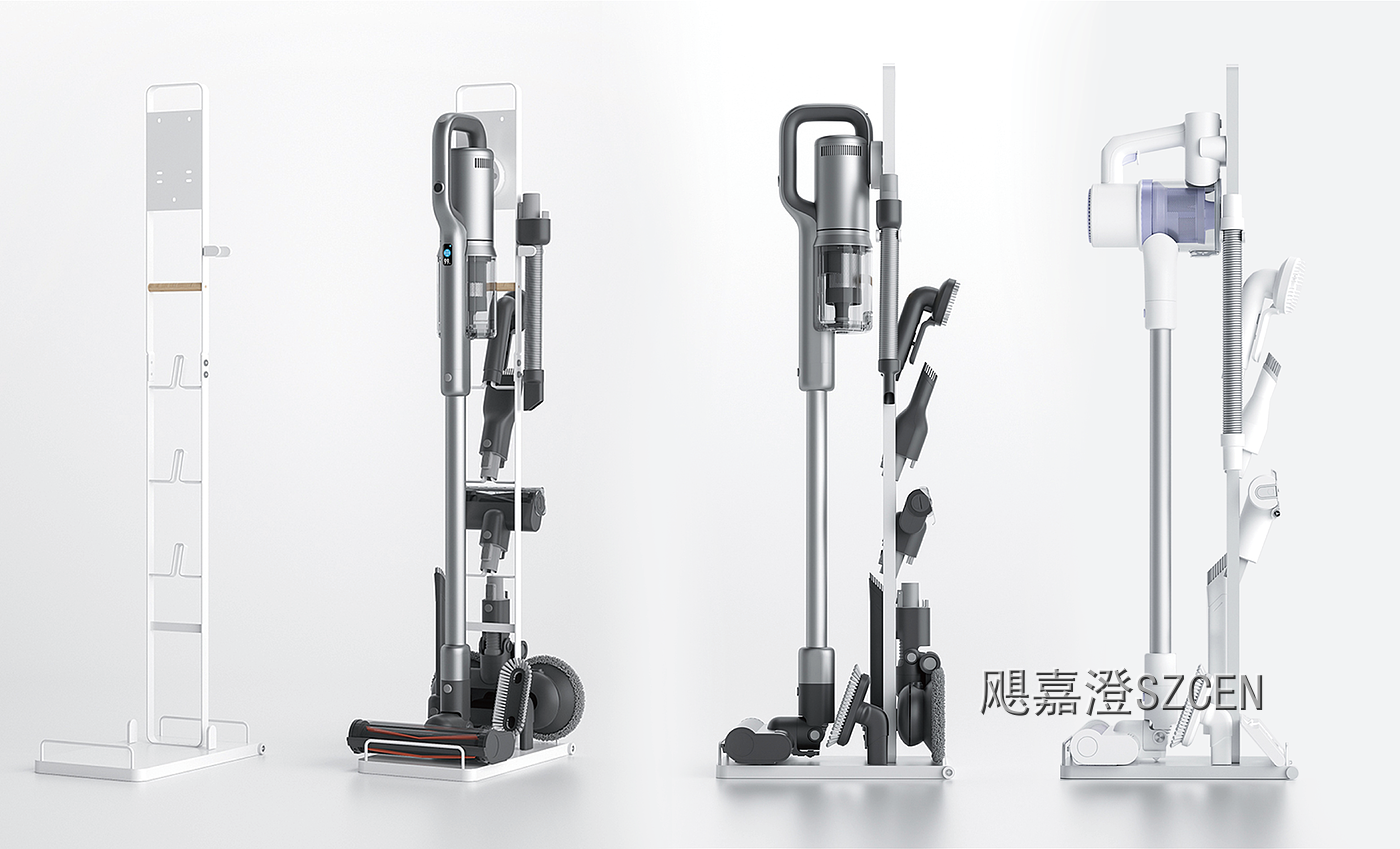

整体构型：采用细立柱加底座的立式构型，高度约一米一，截面窄，贴墙摆放只占很小的地面与墙面视线，不与家具争空间。

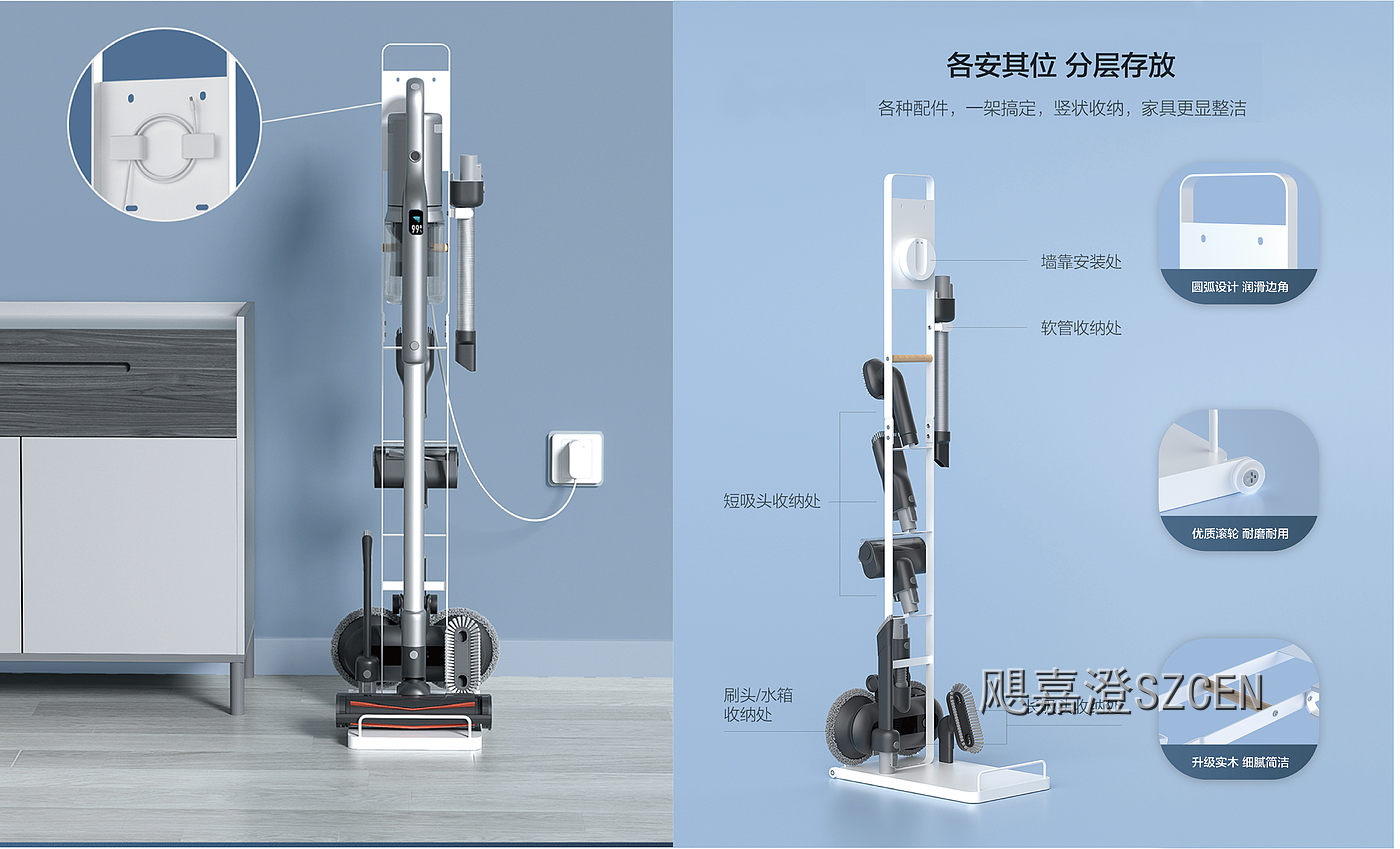

分层收纳面：立柱正面自上而下依次布置主机挂位、软管收纳柱、短吸头卡位、长吸头卡位与刷头水箱托位，每层高度按配件尺寸排布，收纳后整体轮廓规整。

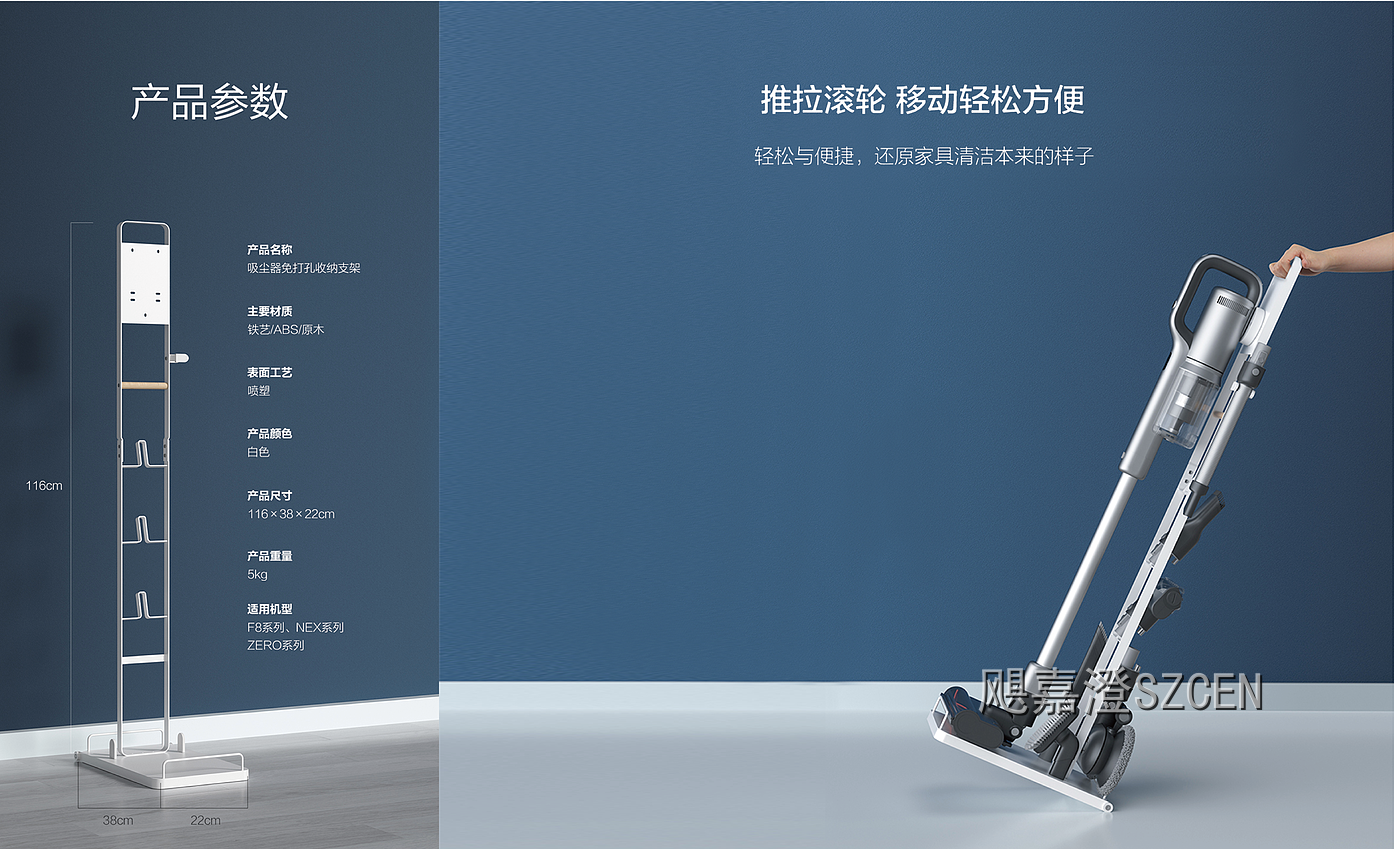

底座与滚轮：底部为加宽托盘配隐藏式滚轮，托盘同时承担水箱与刷头的托举；滚轮下沉布置，正看不外露，推拉时整架平稳滑移。

材质与配色：主立柱用白色铁艺，收纳挂钩用原木色木条点缀，白色与原木色搭出家居感，避免纯金属支架的工业味。

细节处理：所有挂位做圆润倒角，收纳处做防刮包边，靠墙安装面做圆盘式贴墙结构，边缘磨圆，不刮墙纸、不硌手。

二、结构设计

免打孔固定：靠墙端采用圆盘式撑墙结构配合底座承重，无需在墙面钻孔即可立稳，搬家时可整架带走。

立柱骨架：主立柱为矩形管材，壁厚加厚处理，挂载主机后不弯不晃；立柱与底座之间用加强角件连接，形成稳定受力路径。

分层挂位：短吸头与长吸头分别用不同开口形式的卡位承托，插入即卡住、上提取出，单手可操作；软管用竖向柱体盘绕，不折管。

滚轮组件：底座四角装配滚轮，轮轴用耐磨衬套，长期推拉不松旷；底盘做防潮处理，拖地后不吸水、不生锈。

底座承托：托盘面做翻边围挡，水箱与刷头放入后不滑落；托盘可整体取下清理，避免积灰积水。

三、样品制作

外观手板：数控加工立柱、底座与各类挂位件，按白色铁艺配原木色木条处理，验证整架比例、分层间距与外观质感。

结构样机：装配底座承重、撑墙圆盘与滚轮组件，挂载与整机等重的配重块做静载与推拉测试，验证不倾覆、不晃动的稳定性。

功能样机：装入吸尘器主机与全套配件做实际收纳验证，测试各挂位取放顺手度、滚轮推拉顺畅度与长期使用的结构可靠性。

整架把吸尘器主机与全部配件按使用顺序自上而下排布，一取一放都有固定位置，收拾时不必再找地方塞。免打孔结构与加厚立柱解决租房与墙面的顾虑，底座滚轮让整架可以跟着家具位置挪动，水箱与刷头也有专门的托位。白色铁艺配原木色点缀，让它看起来像一件家居家具而不是一件工具架。
