VR眼镜镜框骨架｜逆向测绘建模设计

本项目为虚拟现实眼镜镜框骨架的逆向测绘建模。镜框骨架是整机的承力与定位基准，镜片、显示模组、头带都装在它上面。骨架属于细长薄壁曲面件，两侧镜腿与鼻托的曲率需要贴合不同脸型，中梁的安装面又必须保证镜片的光轴准确。项目对镜框骨架及配件做逆向测绘，重建骨架主体与配件模型，输出可投产的三维数模与工程图。

一、扫描测绘（数据采集）

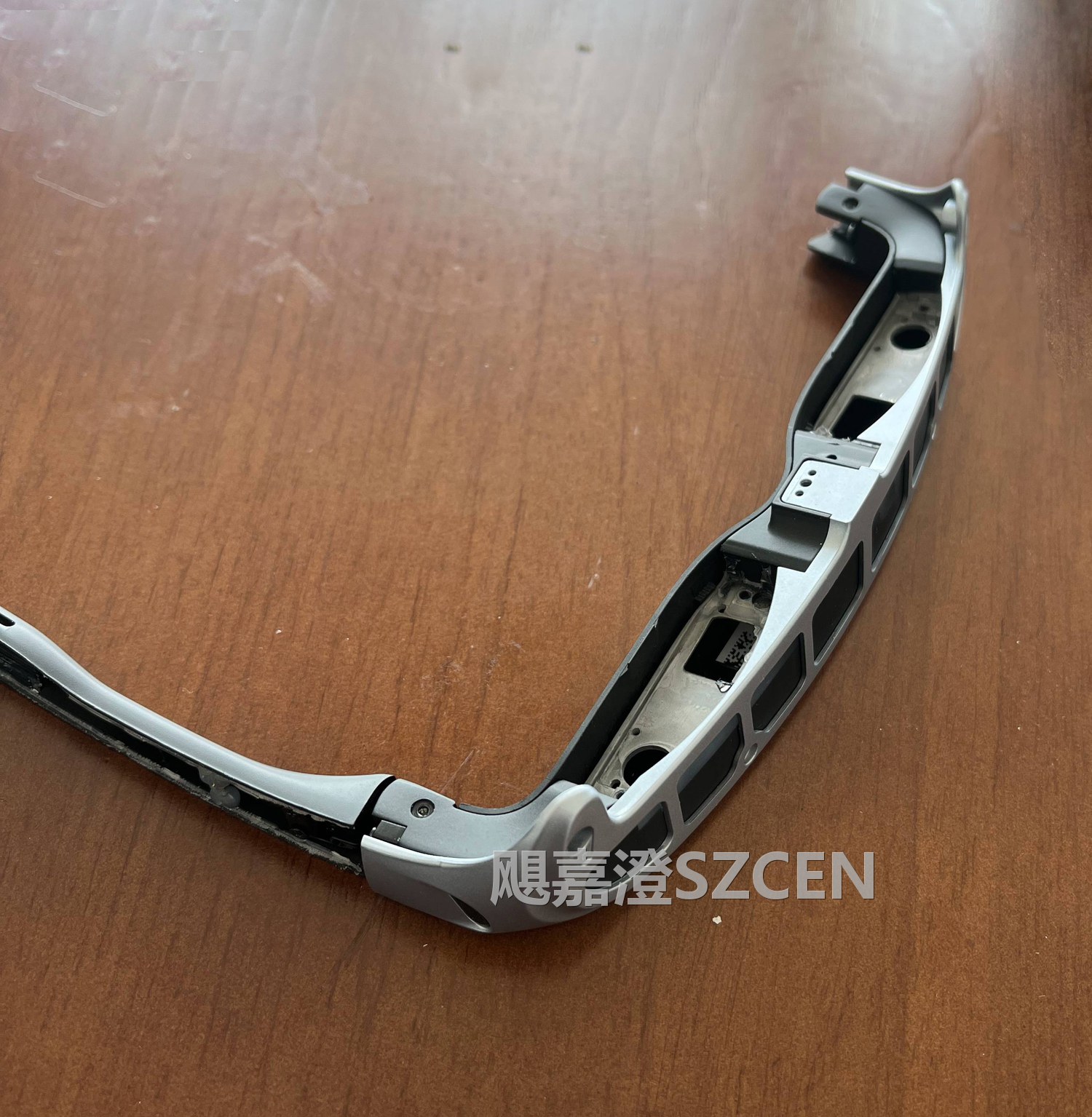

实物检视与基准记录：拍摄骨架正反面与镜腿弯折区，量取框宽、腿长与鼻托间距，作为点云基准。

反光处理与标记点：金属或高光塑件表面喷涂薄层显影剂，在镜腿平直段粘贴反光标记点保证拼接。

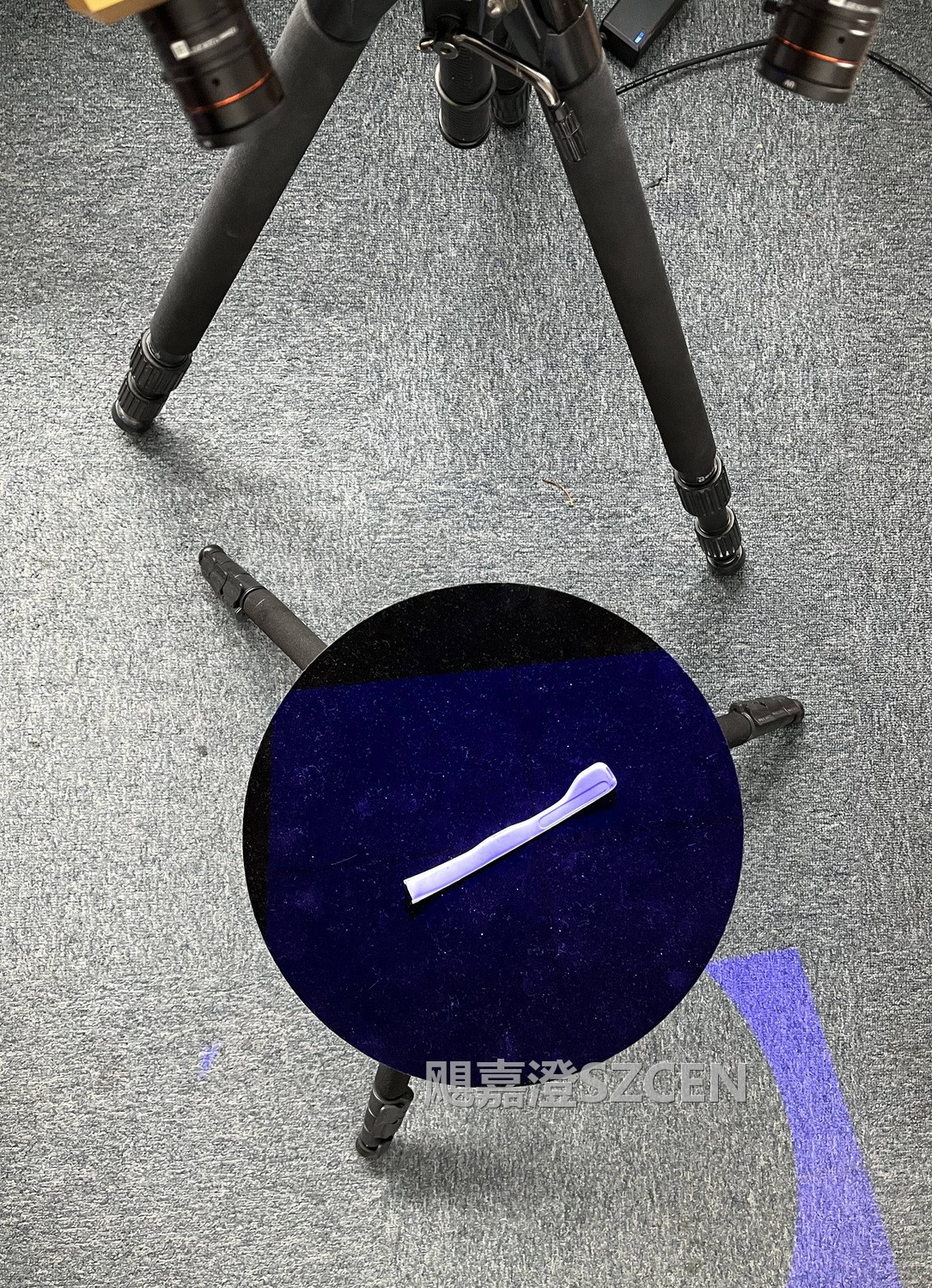

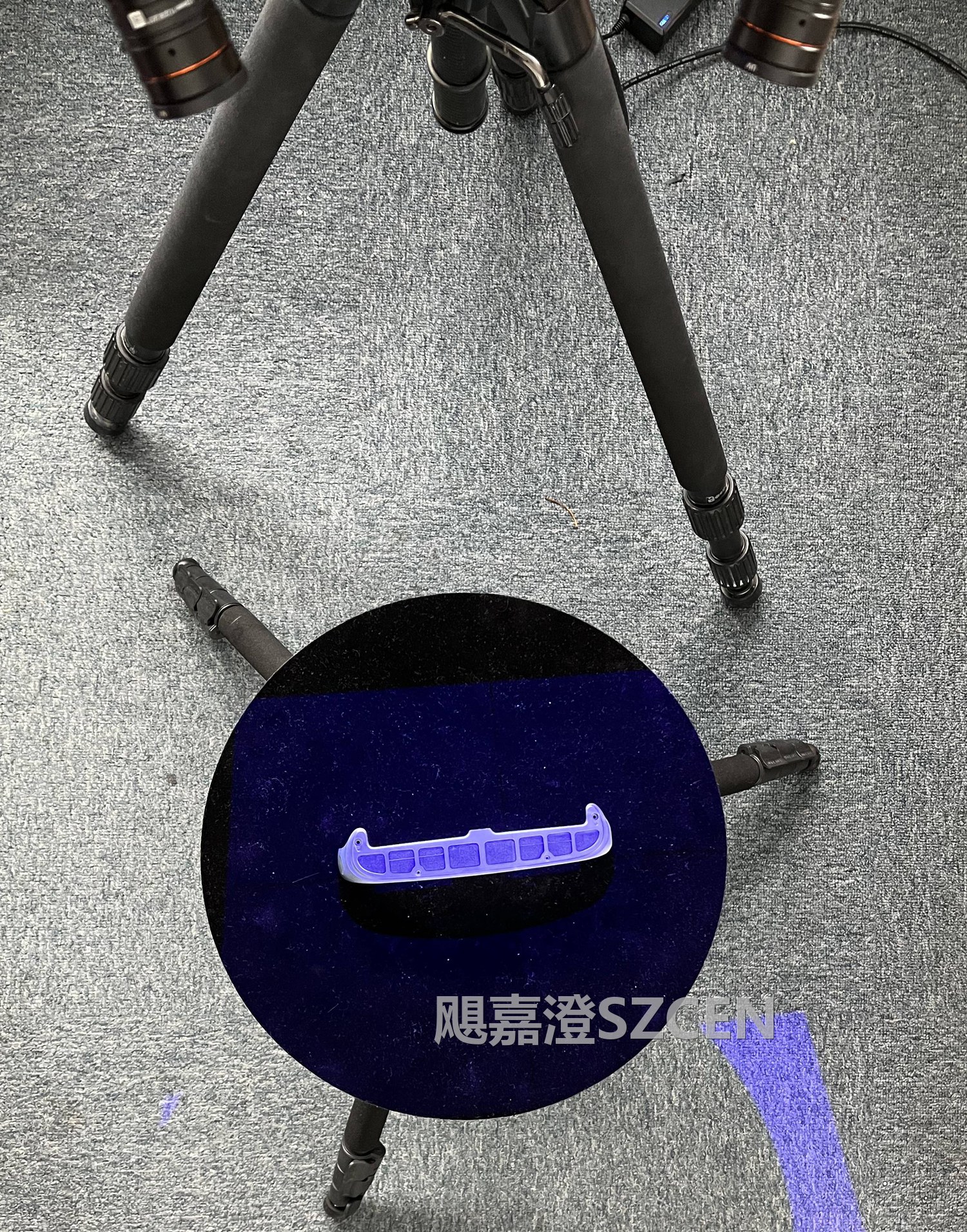

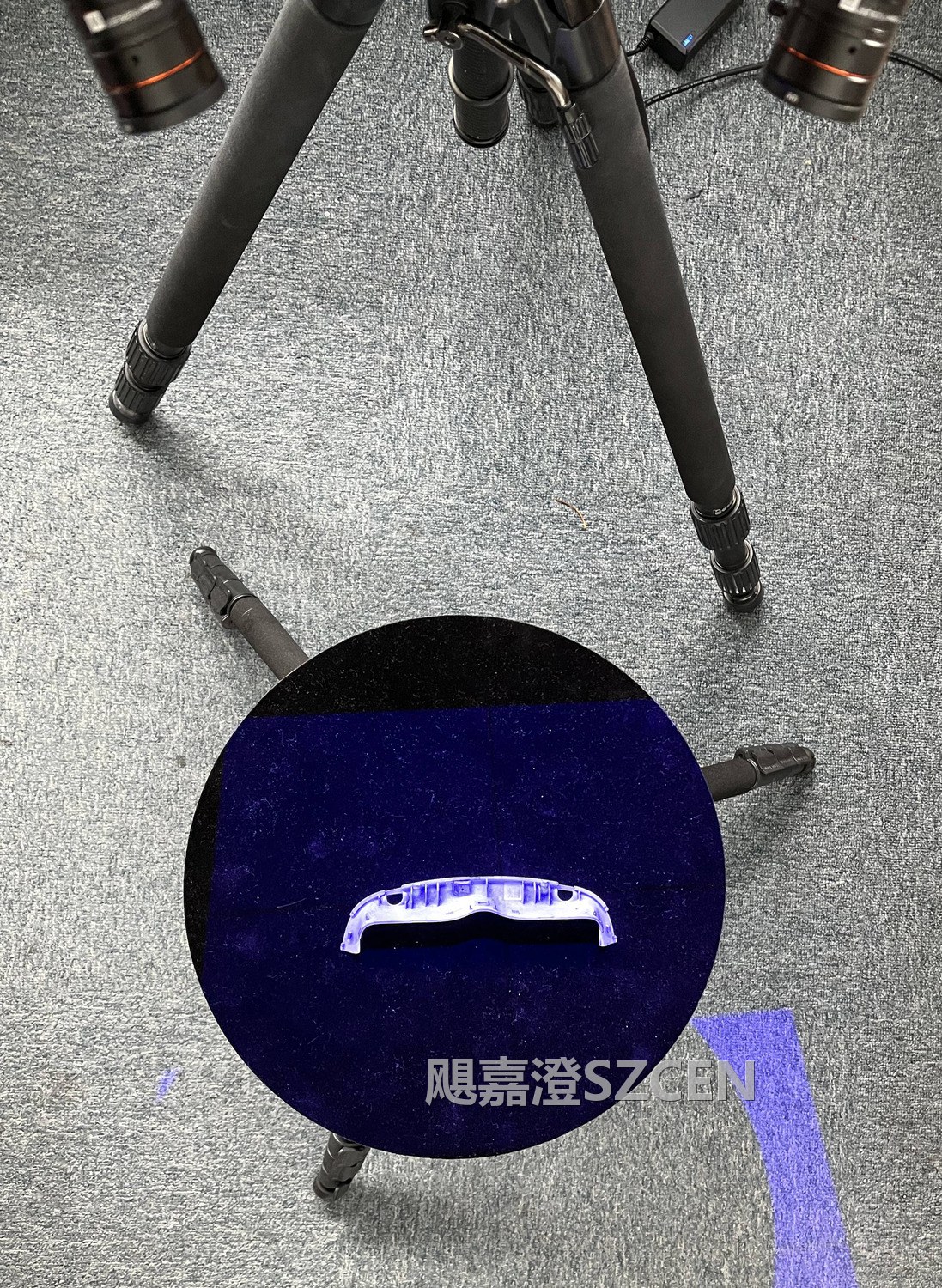

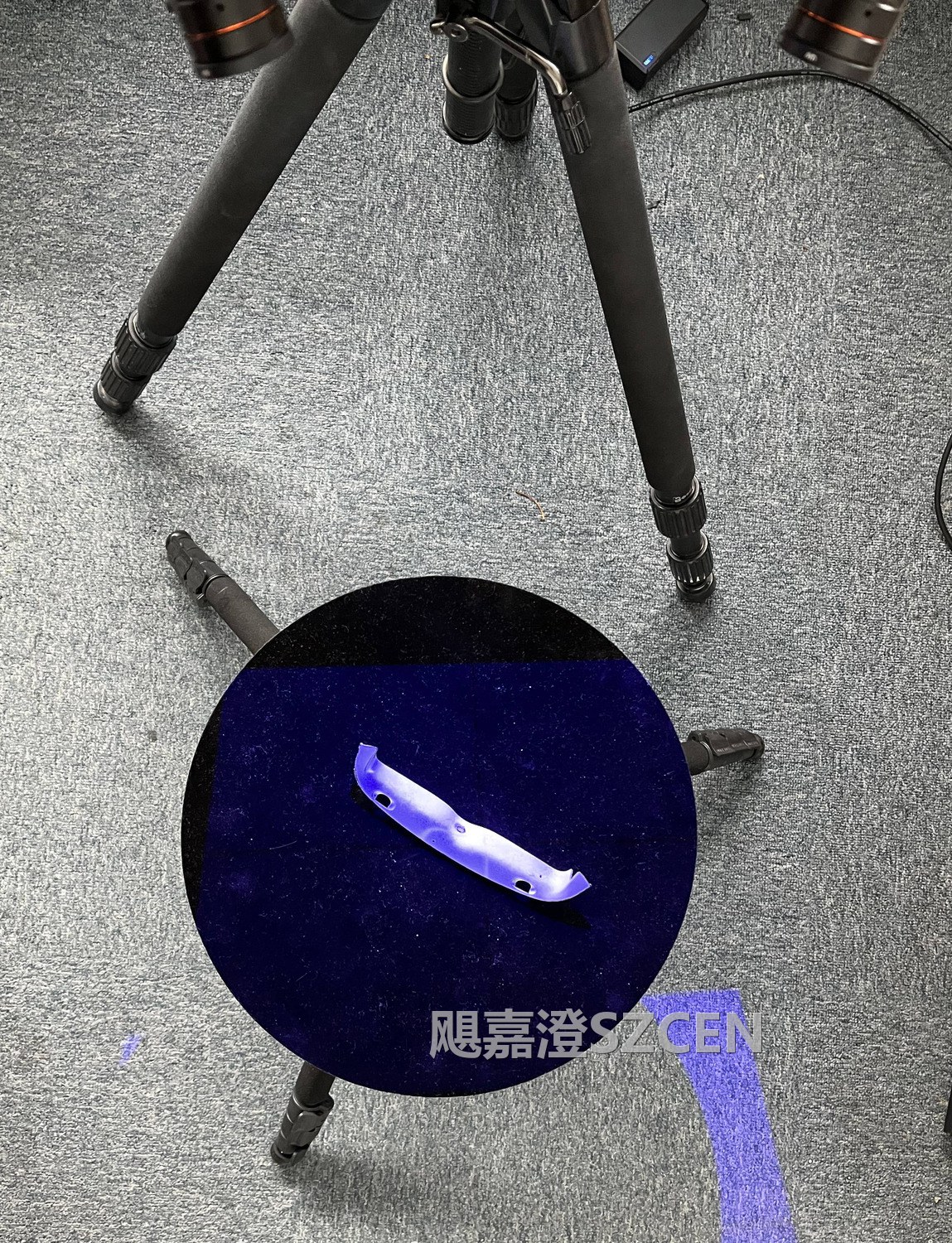

分段扫描：把骨架分成中梁、左右镜腿、鼻托四段分别扫描，弯折过渡区增加站位。

安装位加密：镜片安装槽、模组螺钉柱与线缆过孔换小视场模式加密扫描。

数据拼接与检查：按中梁对称面把各段点云拼合成整体，检查对称性与曲面连续性。

二、点云处理与三维建模

去噪与精简：滤除支撑杂点，按曲率自适应精简，保留镜框边缘与安装槽棱线。

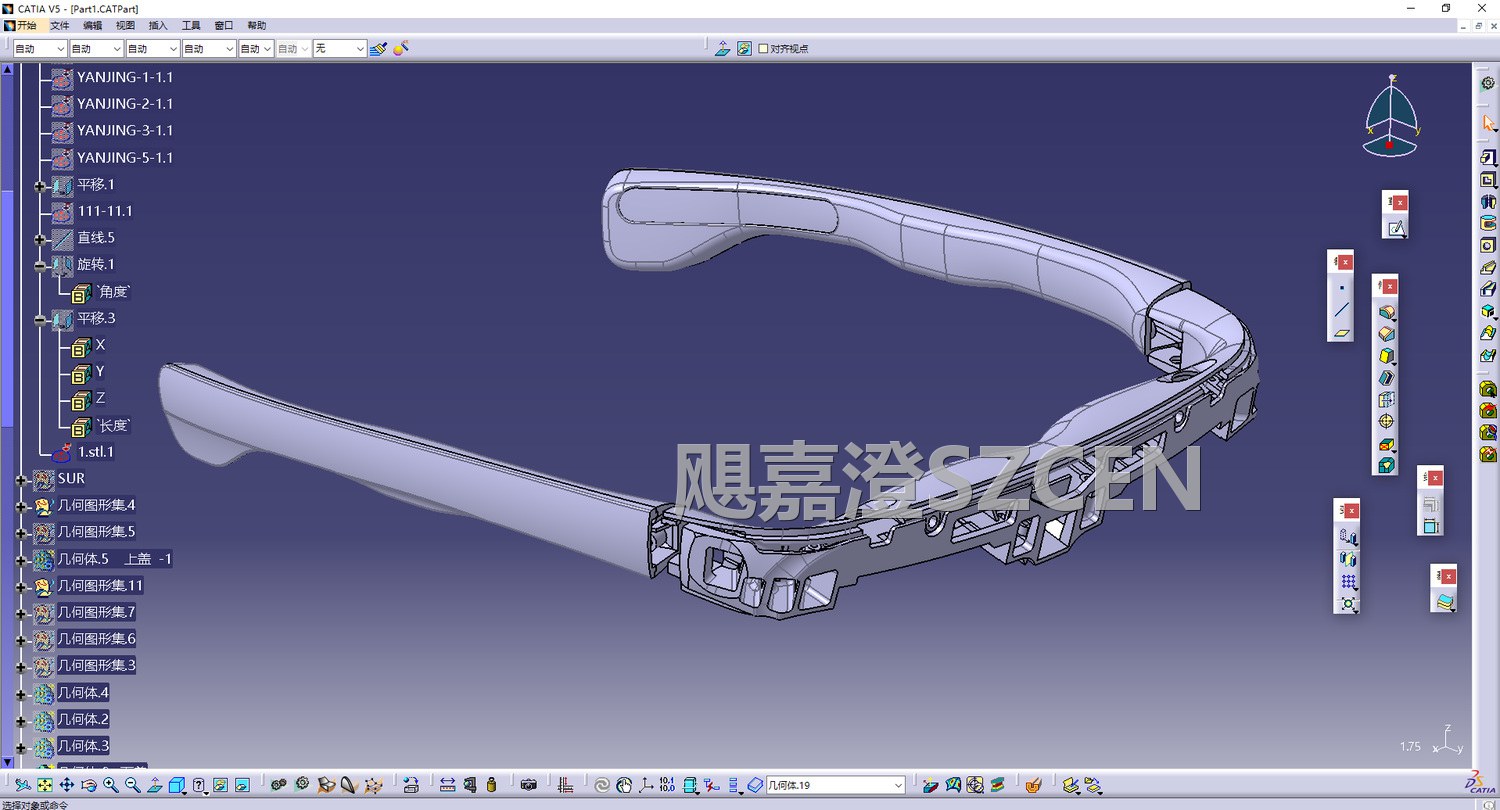

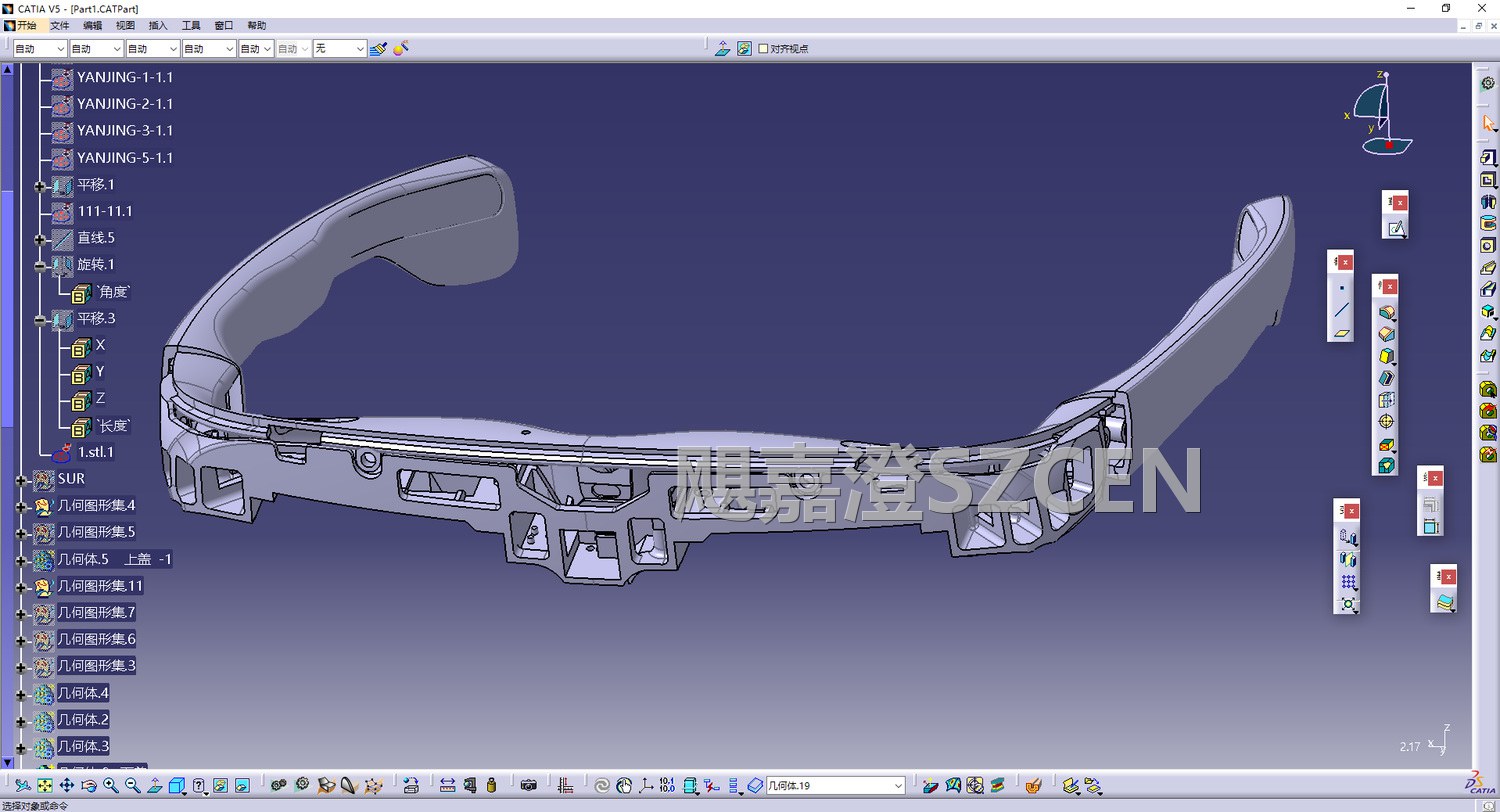

骨架曲面重构：按点云拟合镜框与镜腿曲面，还原弯折过渡与鼻托贴合面，保证光顺无波纹。

安装位还原：镜片安装槽的深度、角度与模组螺钉柱位置按实测重建，保证模组装配准确。

配件建模：头带连接件、鼻托垫等配件分别重建，还原卡扣与螺纹连接结构。

对称性校核与参数化：按中梁对称面校核左右一致性，把框宽、腿长整理为可驱动参数。

三、模型校验与交付

偏差比对：重建模型与原始点云做整体比对，安装槽与弯折区重点复核，输出偏差图谱。

虚拟装配：镜片、模组与骨架做虚拟装配，检查安装槽配合与光轴方向。

关键尺寸复核：对框宽、腿长、安装槽角度逐项复核，与实测记录对照。

二维出图：输出工程图，标注关键尺寸、公差与材质要求，可直接下厂。

数据交付：交付三维数模、点云数据与偏差报告，便于不同脸型版本派生。

VR镜框骨架是典型的细长薄壁曲面件，逆向的难点在两处：镜腿曲率要贴合脸型，安装槽角度要保证镜片光轴。测绘阶段先做反光处理并粘贴标记点，再把骨架分成中梁、左右镜腿、鼻托四段扫描，弯折过渡区加密；镜片安装槽与模组螺钉柱换小视场模式单独采集。建模阶段按点云拟合镜框与镜腿曲面，还原弯折过渡与鼻托贴合面，安装槽的深度与角度按实测重建，并按中梁对称面校核左右一致性。最后做虚拟装配验证模组装配与光轴方向。
