壁挂式汽车充电桩｜多面切割与面板双造型外观结构设计

本项目为壁挂式汽车充电桩的整机产品设计，面向小区车位、别墅车库与办公园区的私家车充电场景。这类设备过去多是钣金方箱加一块面板，屏幕、刷卡区与二维码各自开孔、大小不一，装在车库里像一只配电箱。项目在同一平台上给出两个造型方向：一条用整片深色面板把屏幕、挥手感应区与二维码收在同一平面，正面干净平整；一条用多面切割的立体块把它们收进同一片斜面，光影硬朗。两条路线都把三件操作件自上而下排成一列，站在车旁正对桩体就能一次看清，机身两侧预留挂枪位，枪线自然垂落不缠地。

一、外观设计

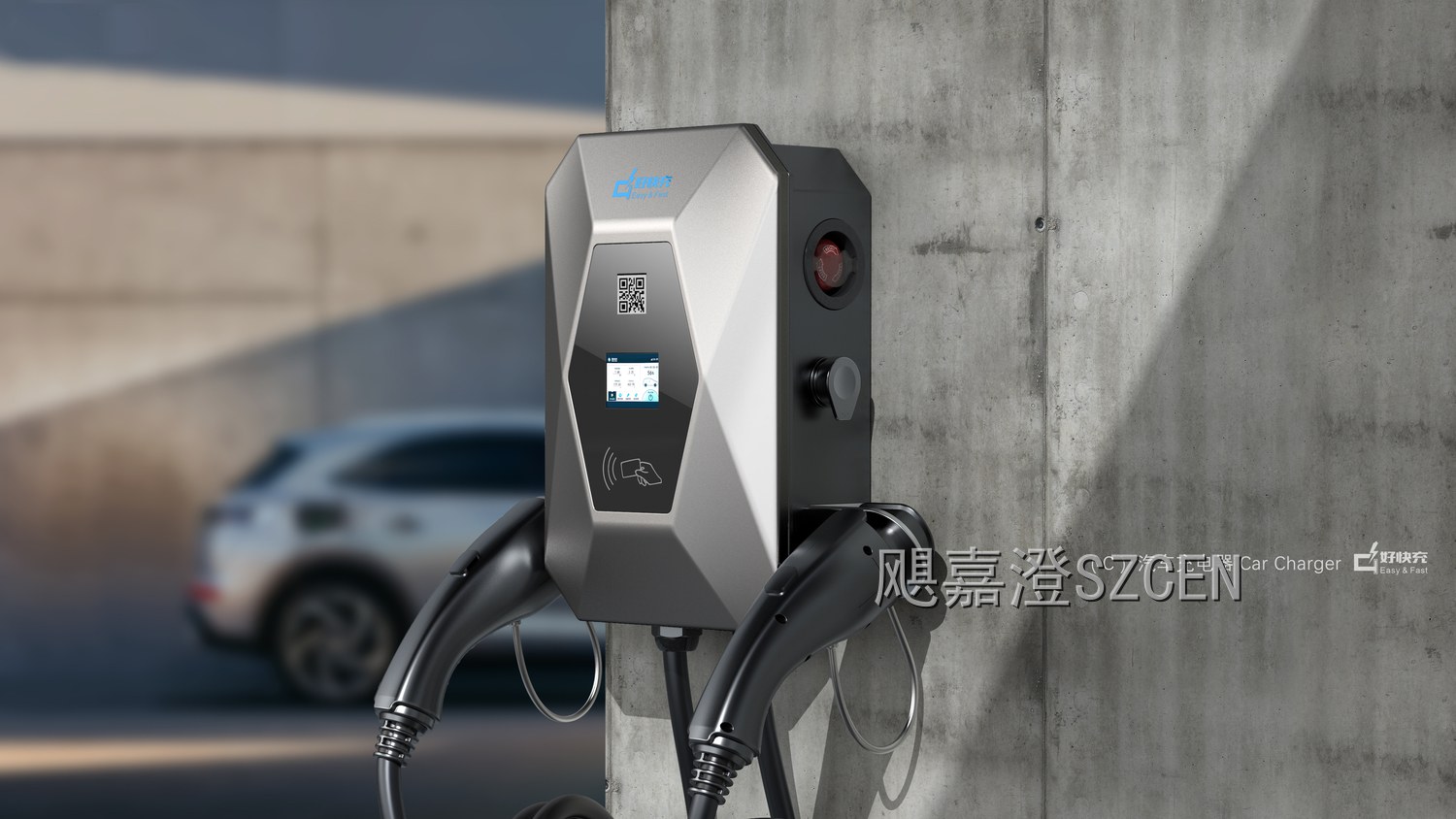

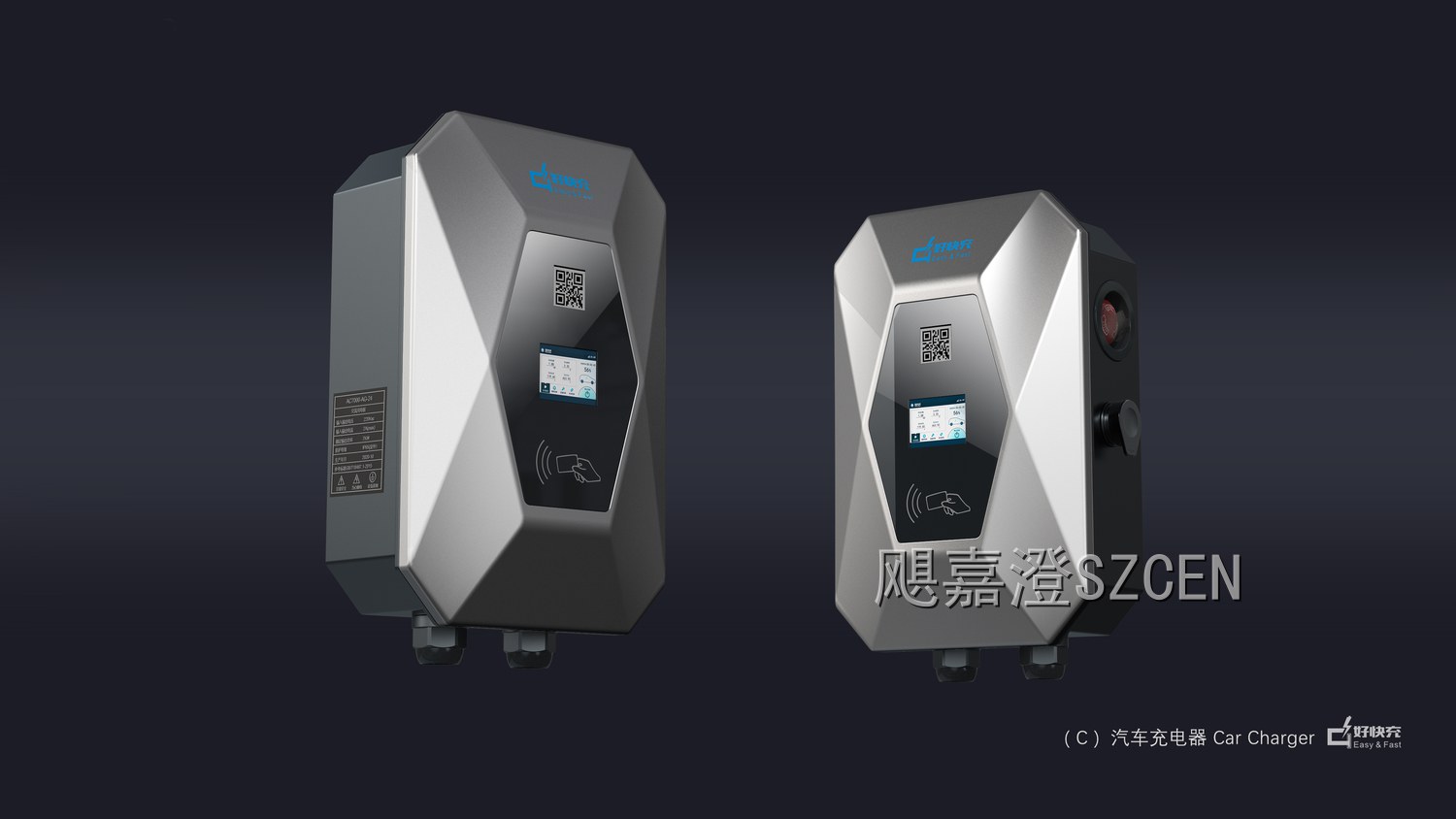

整机造型（多面切割方向）：机身以多面切割的立体块为基本形，正面中部抬出一片斜面，两侧向背面对称收拢，形体紧凑、轮廓硬朗，装墙后投下的阴影也是一组干净的几何面。

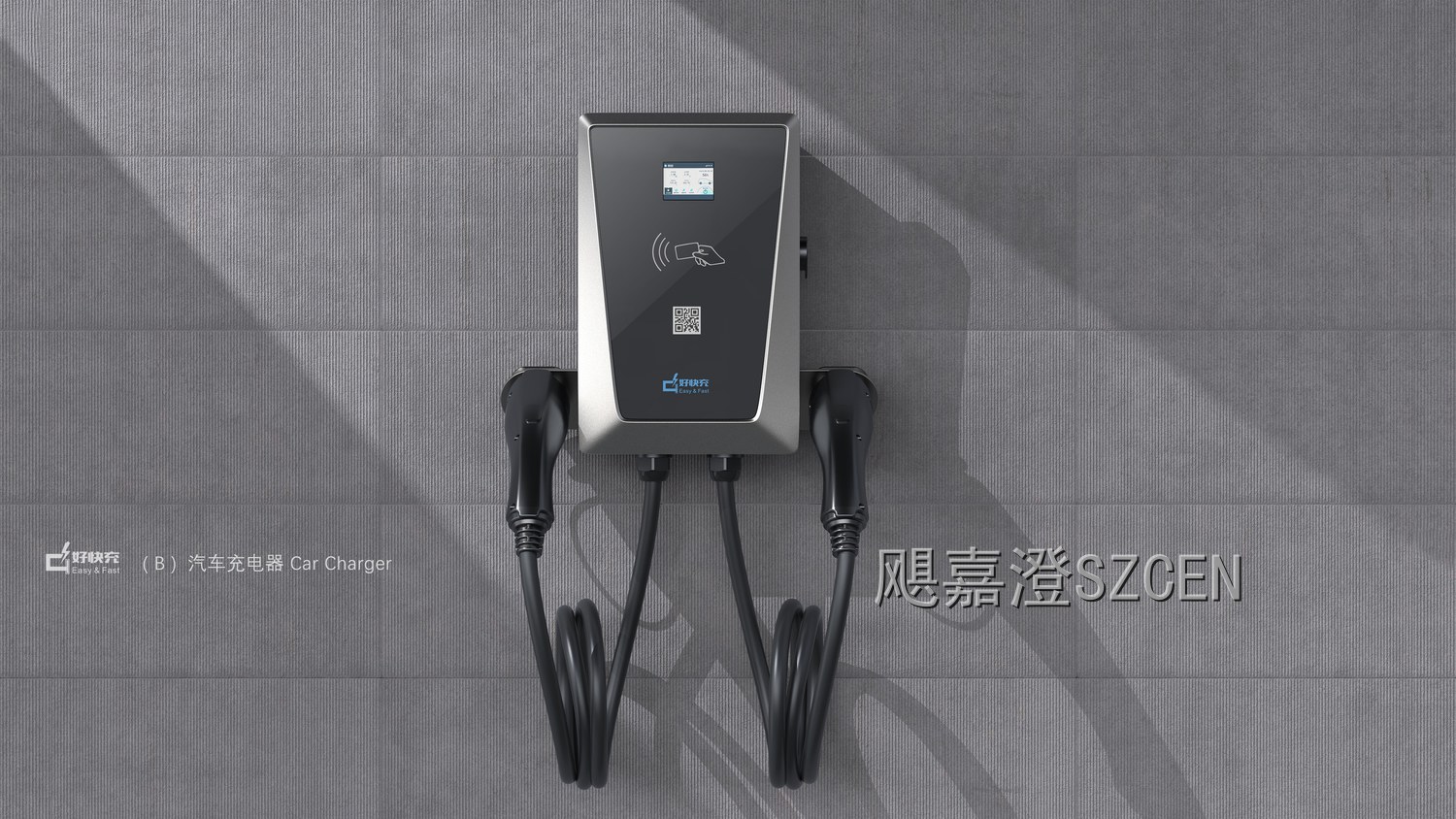

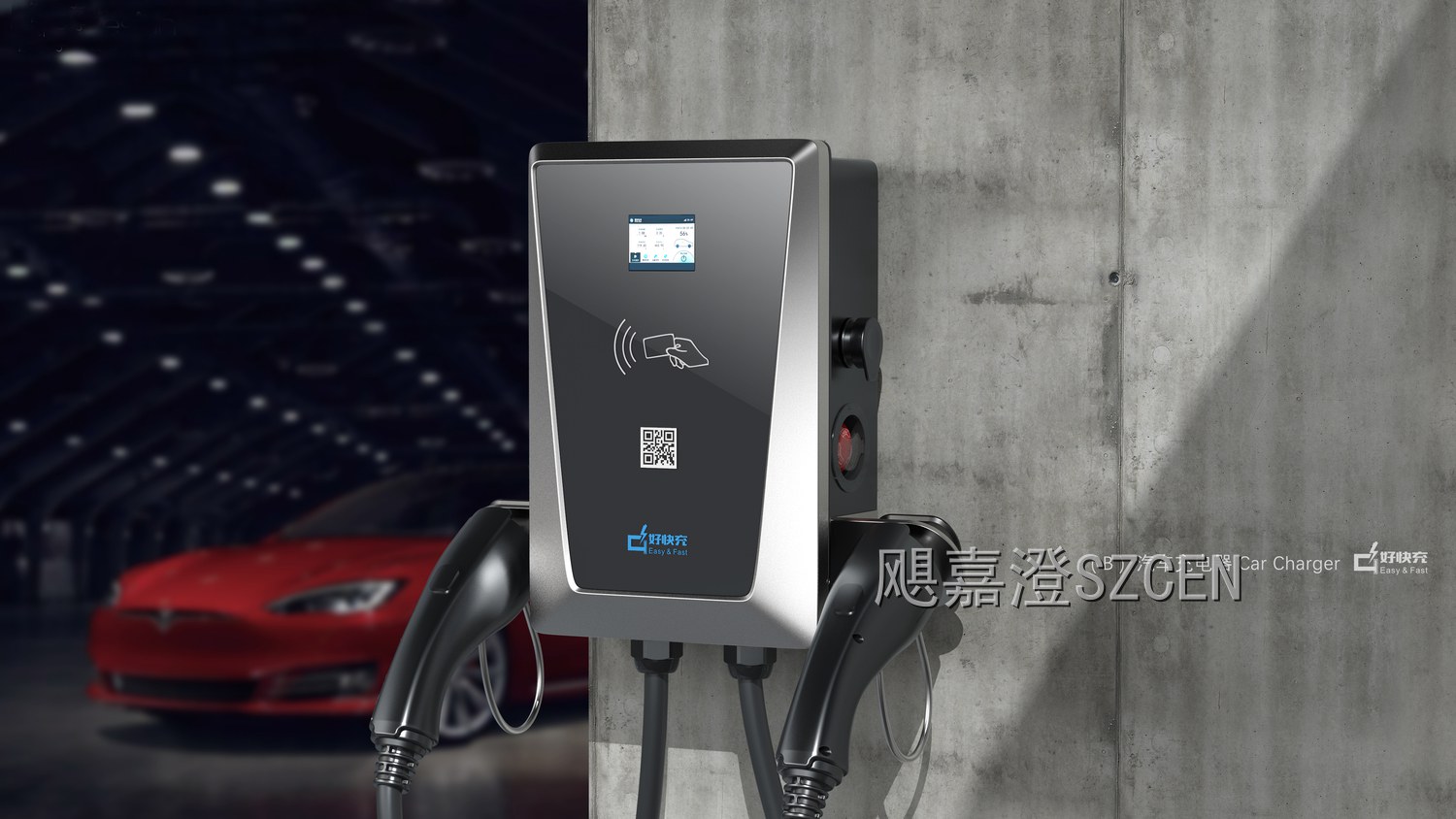

整机造型（面板方向）：机身正面以一整片深色面板覆盖，面板高出边框并做圆角收边，屏幕、挥手感应区与二维码直接落在面板上，正面干净平整，与多面切割方向形成一锐一润的两种气质。

共同操作面：屏幕、挥手刷卡感应区与二维码自上而下排布在同一视面内，三件操作件共面且间距规整，站在车旁正对即可一次看清。

挂枪位：机身左右两侧各设一个充电枪挂位，枪头朝下插入，枪线沿机身两侧自然垂落并绕成小圈，不拖地、不绊脚。

指示灯与急停：机身侧边布置工作状态指示灯与急停按钮，急停按钮做凸起红色标识，紧急情况下不需要分辨位置就能按下。

材质与配色：机身以深灰与浅灰双色分割面区，面板用整片深色透光件处理，整体在车库灰调环境中耐脏又有层次。

二、结构设计

挂墙与走线：背板设标准挂装孔位与走线腔，电源线可从背面或底部进入，线缆完全藏在机身后侧，墙面不外露线管。

操作模组：屏幕、挥手刷卡模块与二维码面板集成在同一块操作模组上，多面切割方向落在斜面、面板方向落在平面，模组整体拆装，维护时不必拆整机。

双枪接口：两侧枪座共用同一套卡扣结构，插入后靠自重与卡扣双重固定，拔出时按压释放键即可，单手可操作。

防护与散热：机身按户外防雨要求做接缝密封与下沿滴水结构，内部发热件的热量经背板导热与侧面缝隙排出，避免腔体积热。

强弱电分区：机内按强电与弱电分区布置，控制板与计费模块集中在独立区域，强弱电之间用隔板分开，检修安全。

急停与安全：急停按钮直接串入主回路，按下即断电；机身下沿做防撞包边，倒车蹭到也不易损坏内部结构。

三、样品制作

外观手板：数控加工机身各切割面、面板件与操作模组，按深灰与浅灰双色处理，验证两个造型方向的整机比例、光影与操作面可读性。

结构样机：装配挂装背板、走线腔、枪座与操作模组，做挂装、插拔与淋水测试，验证安装可靠性、枪座耐久与防水效果。

功能样机：装入控制板、计费模块与屏幕，做整机联调与实车充电测试，验证充电流程、挥手刷卡与扫码交互、状态指示与长时间运行稳定性。

同一台壁挂充电桩给出两条造型路线：一条用整片深色面板把屏幕、刷卡区与二维码收在一个平面，正面干净平整；一条用多面切割的立体块把它们收进同一斜面，光影硬朗。两条都做到站车旁正对桩体就能一次看清，两侧挂枪位让枪头朝下、枪线自然垂落，收线干净不绊脚，装在车库里是一只像样的产品而非配电箱。
